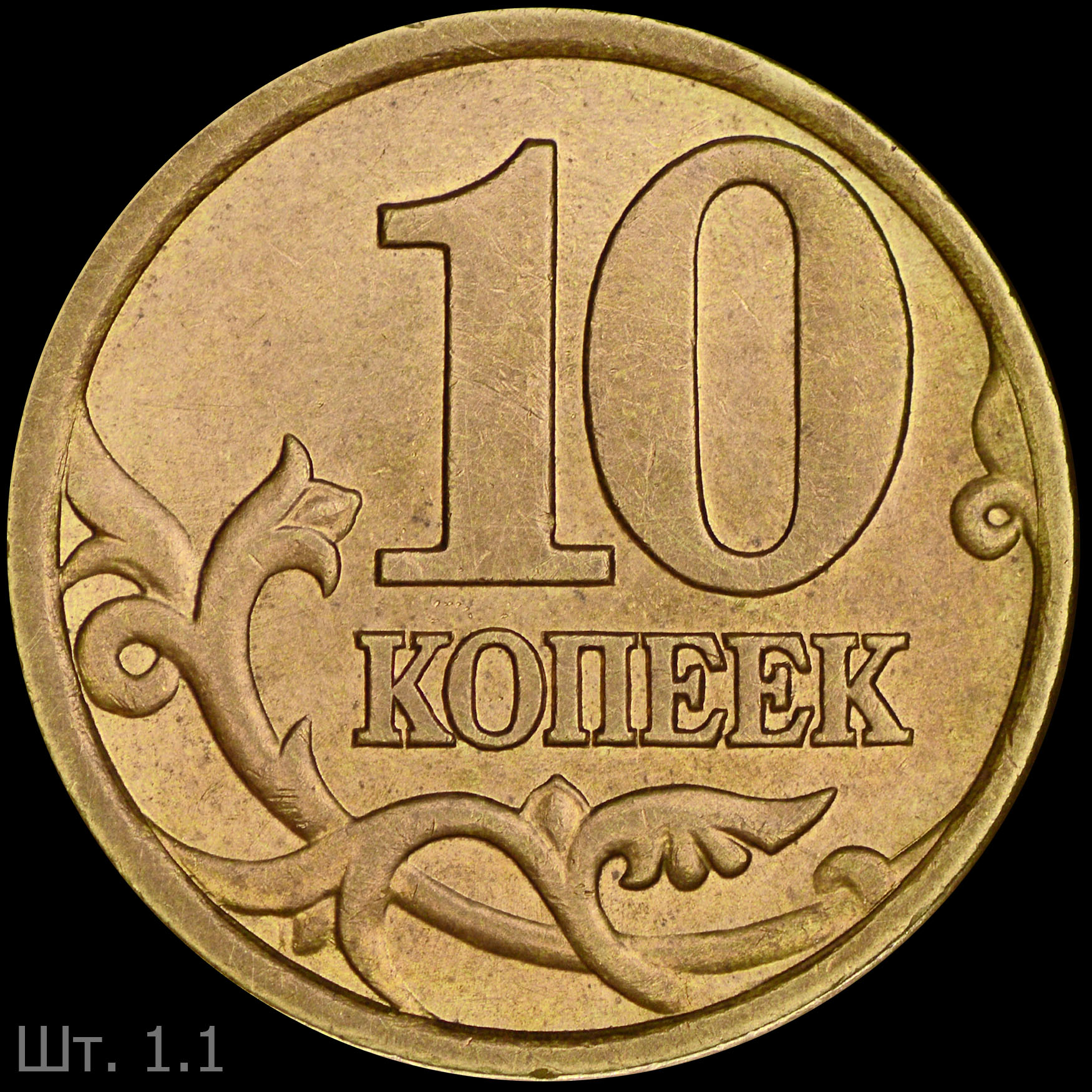

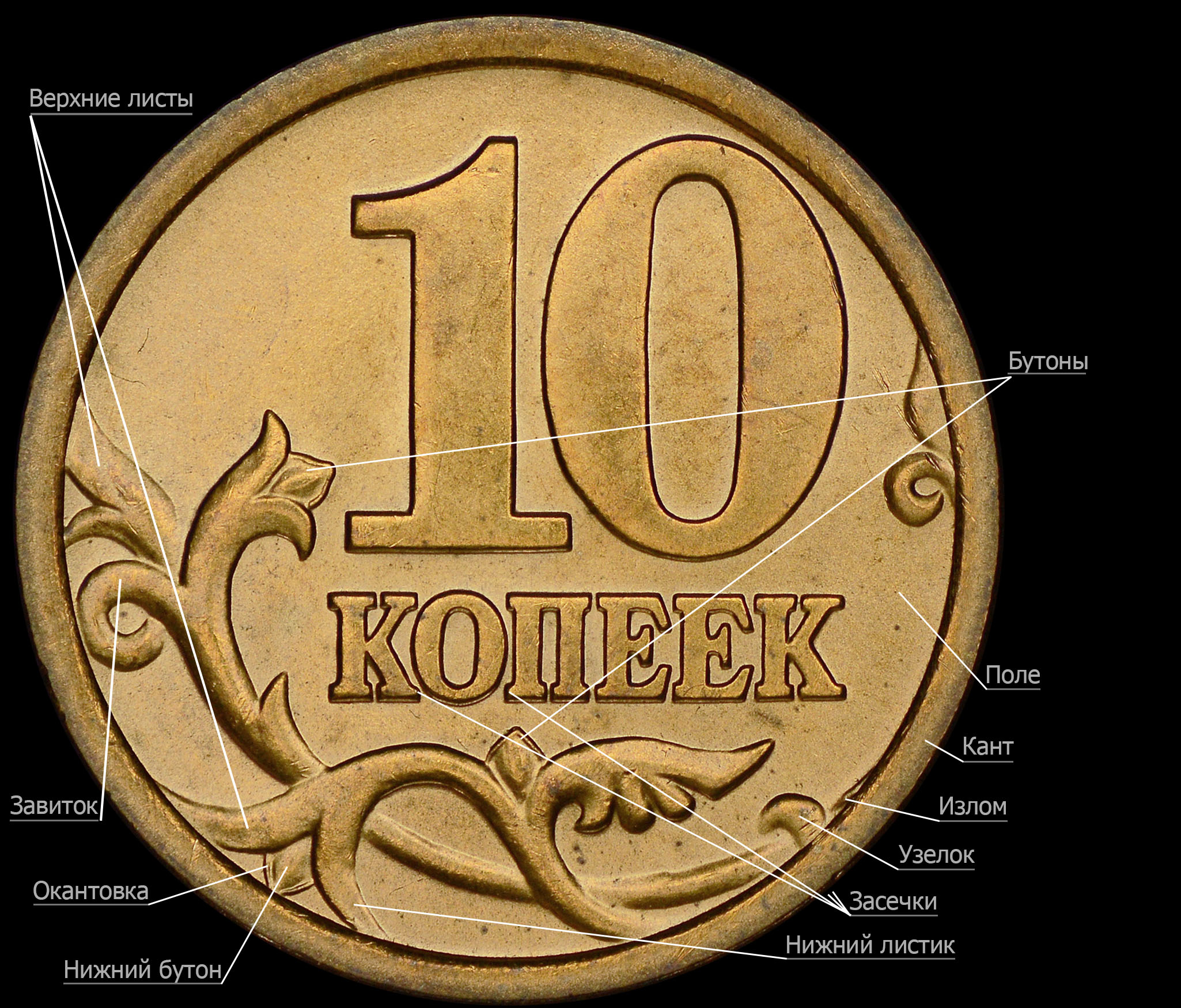

Штемпель 1.1. Нижний бутон окантован слева, между узелком и кантом зазор.

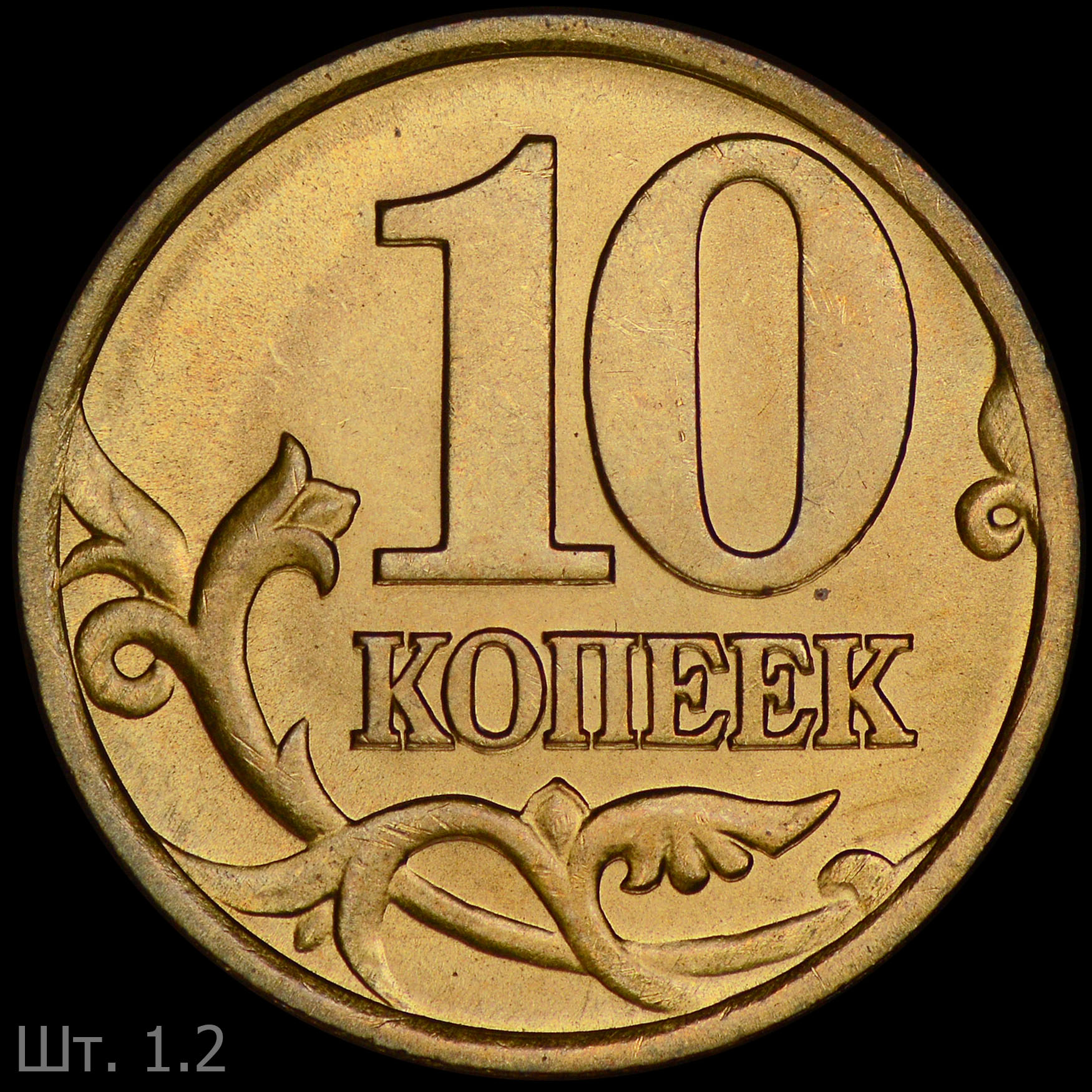

Штемпель 1.2. Нижний бутон не окантован, между узелком и кантом нет зазора, размер изображения увеличен (~0.7%), элементы приближены к канту в сравнении со шт. 1.1.

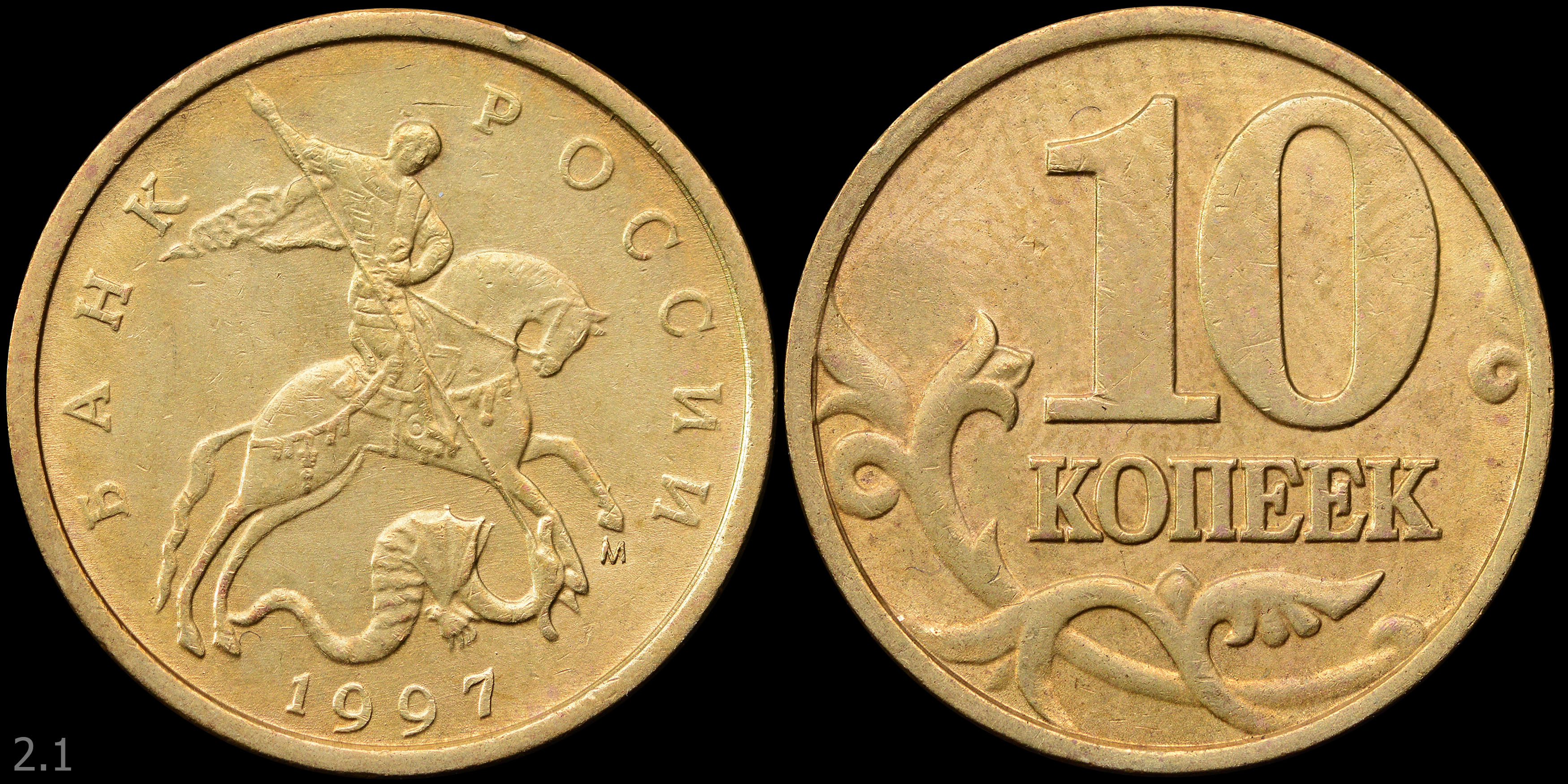

Штемпель 2.1. Завиток касается канта, нижний бутон не касается канта. Перекладины в надписи длинные.

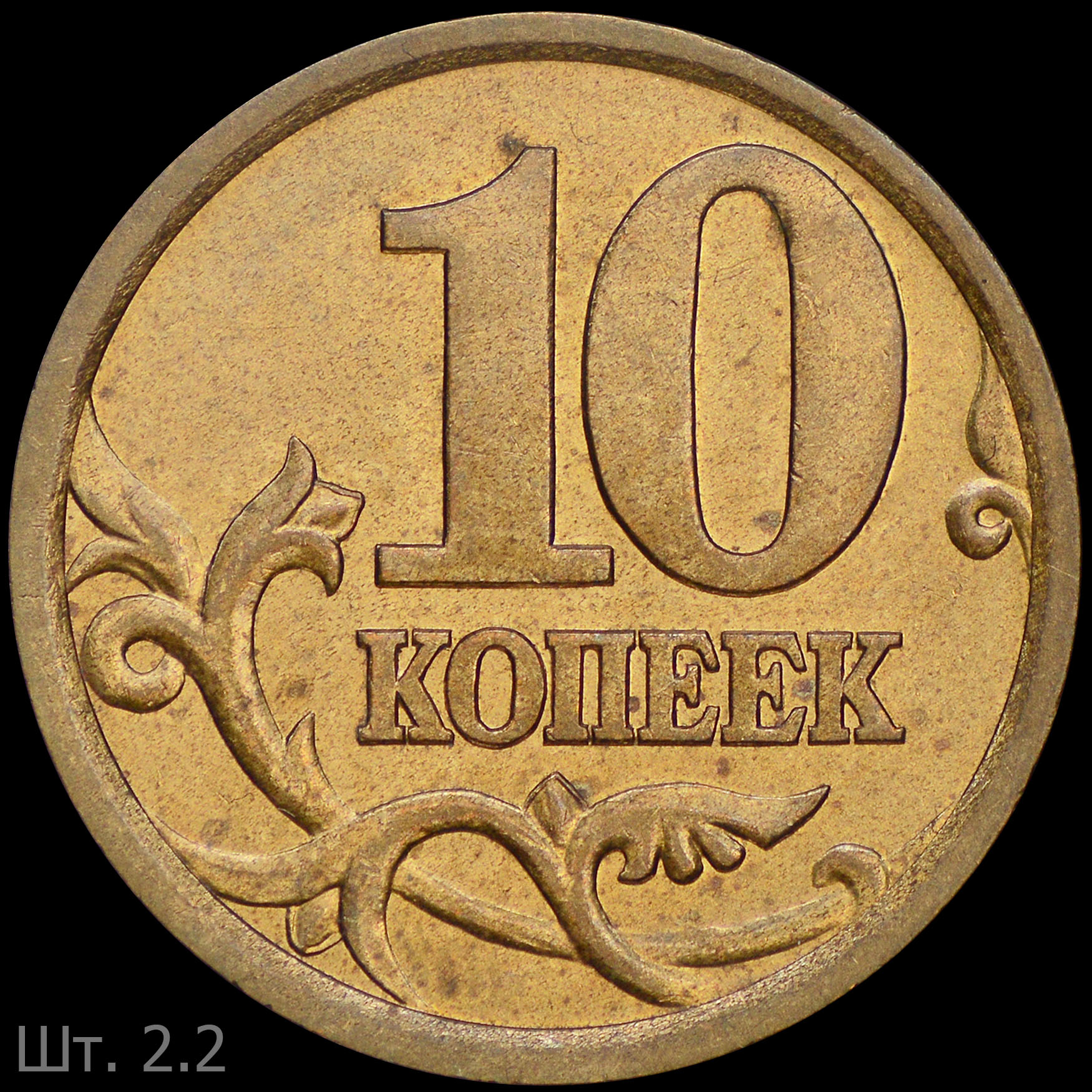

Штемпель 2.2. Завиток касается канта, нижний бутон не касается канта. Перекладины в надписи короткие.

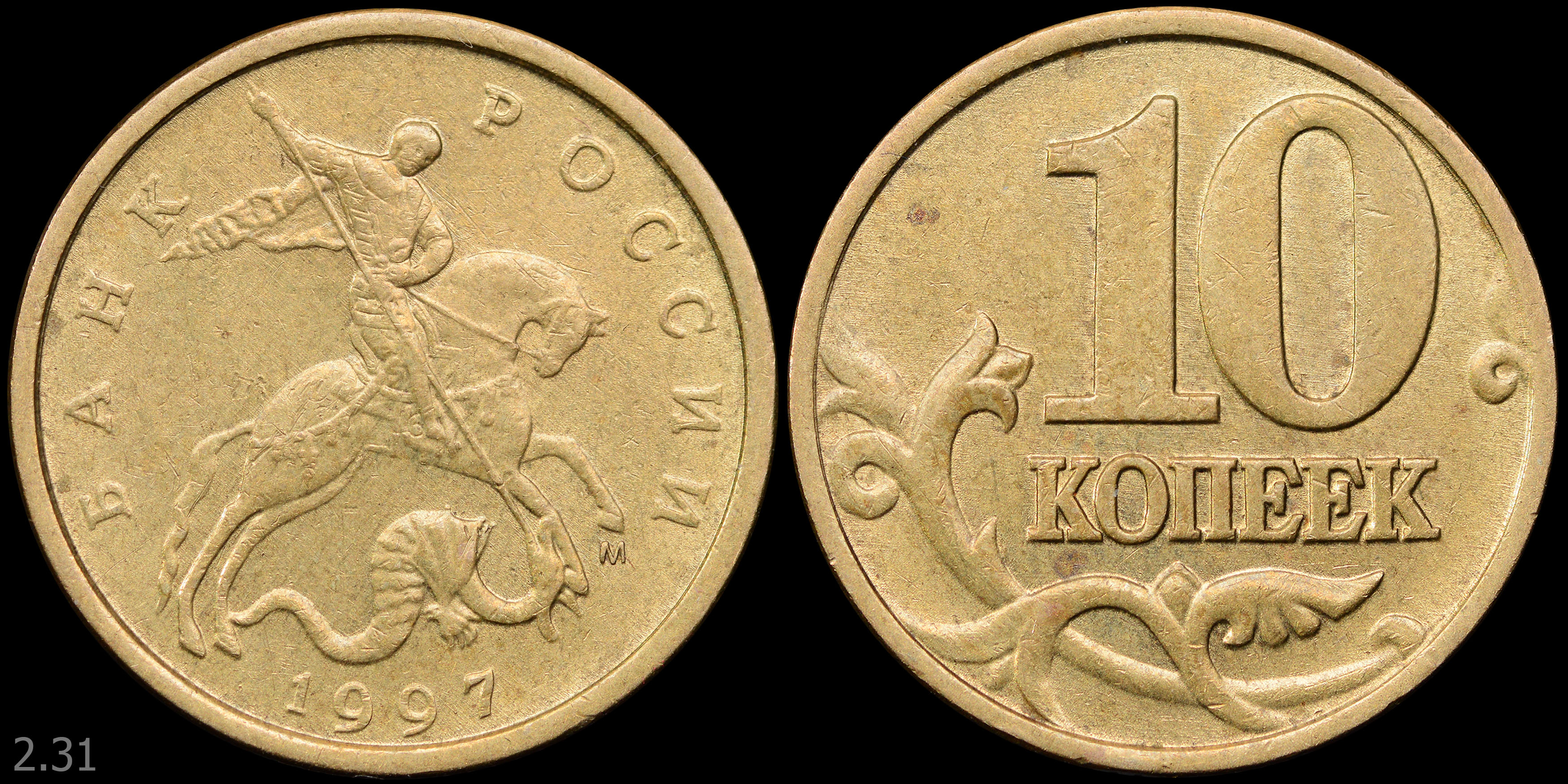

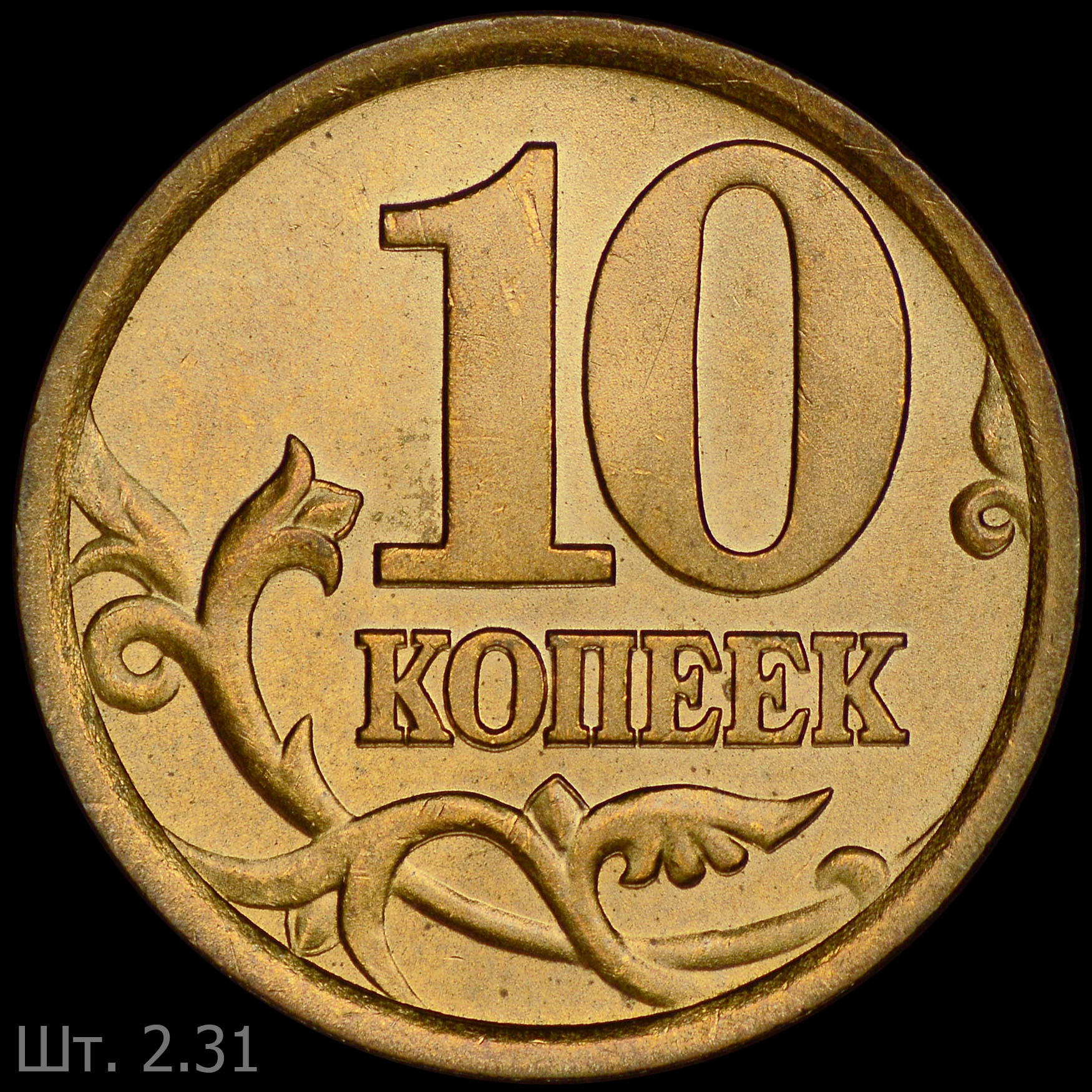

Штемпель 2.31. Повторяет изображение шт. 2.2. Размер изображения увеличен (~1.3%), элементы приближены к канту в сравнении со шт. 2.2 (завиток заходит за кант, нижний бутон касается канта).
Штемпель 2.32. Повторяет размер шт. 2.31. Из-за изменения ширины обращённых друг к другу стоек букв П, Е, расстояние между буквами увеличено - буквы "ПЕ" расставлены.

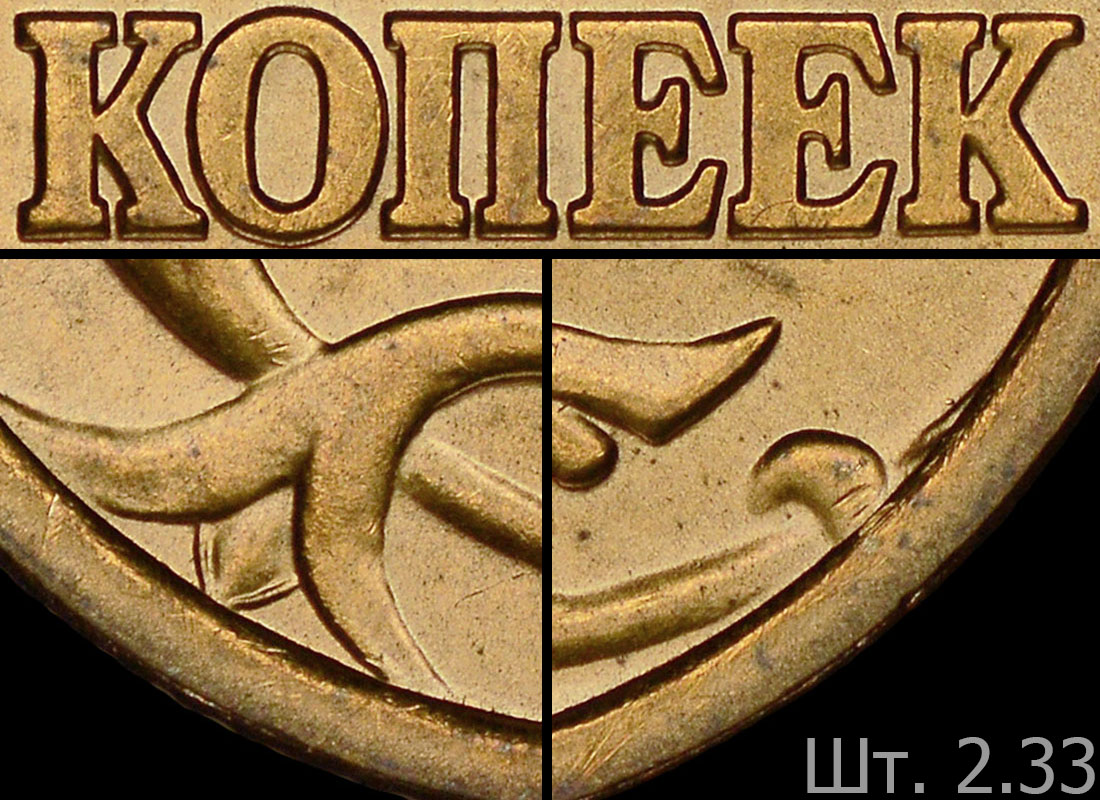

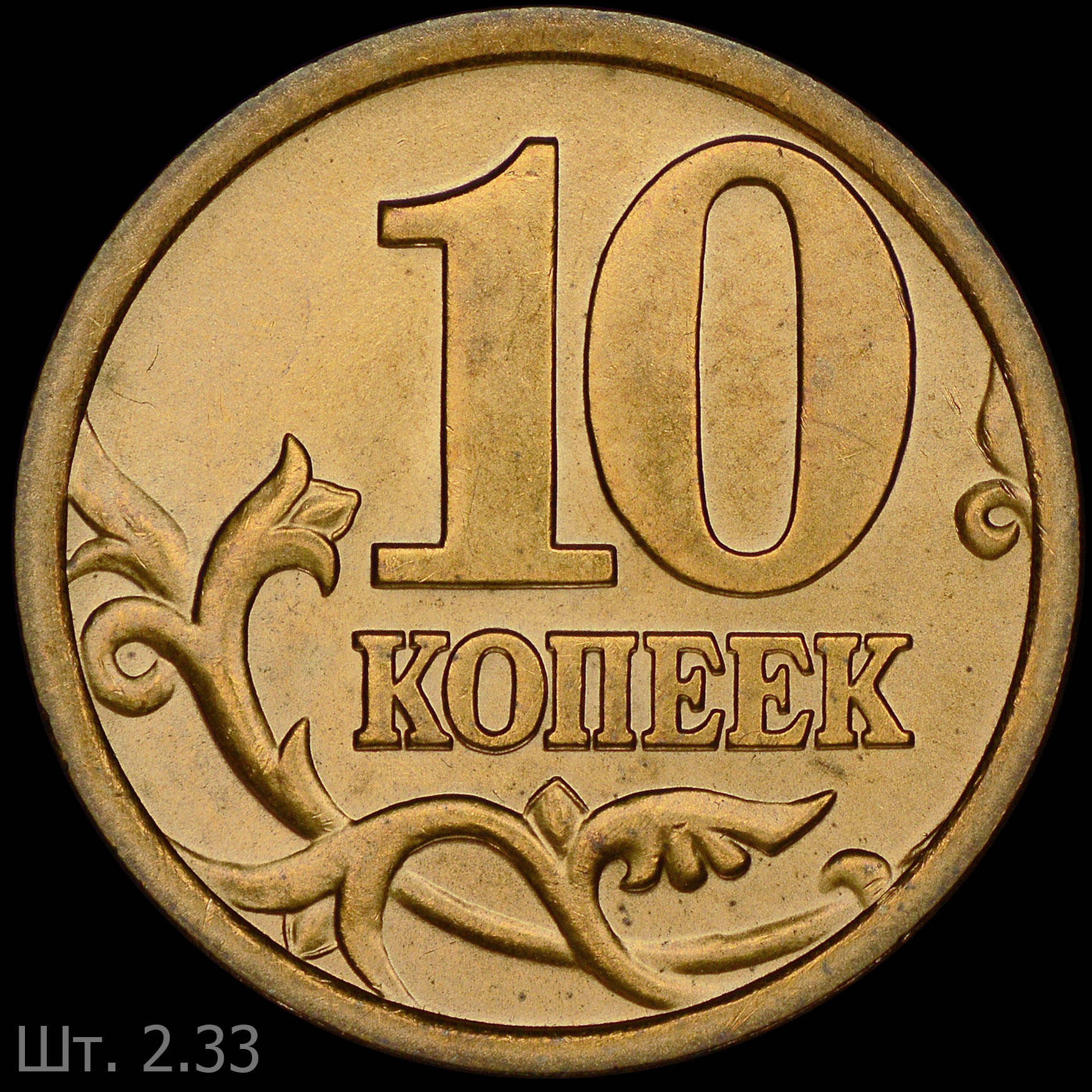

Штемпель 2.33. Буквы "ПЕ" расставлены, размер изображения увеличен (~1.2%), элементы приближены к канту в сравнении со шт. 2.31/2.32.

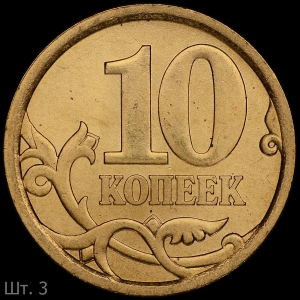

Штемпель 3. Травинка с чёткой прорезью, бутоны иной формы, иной шрифт.

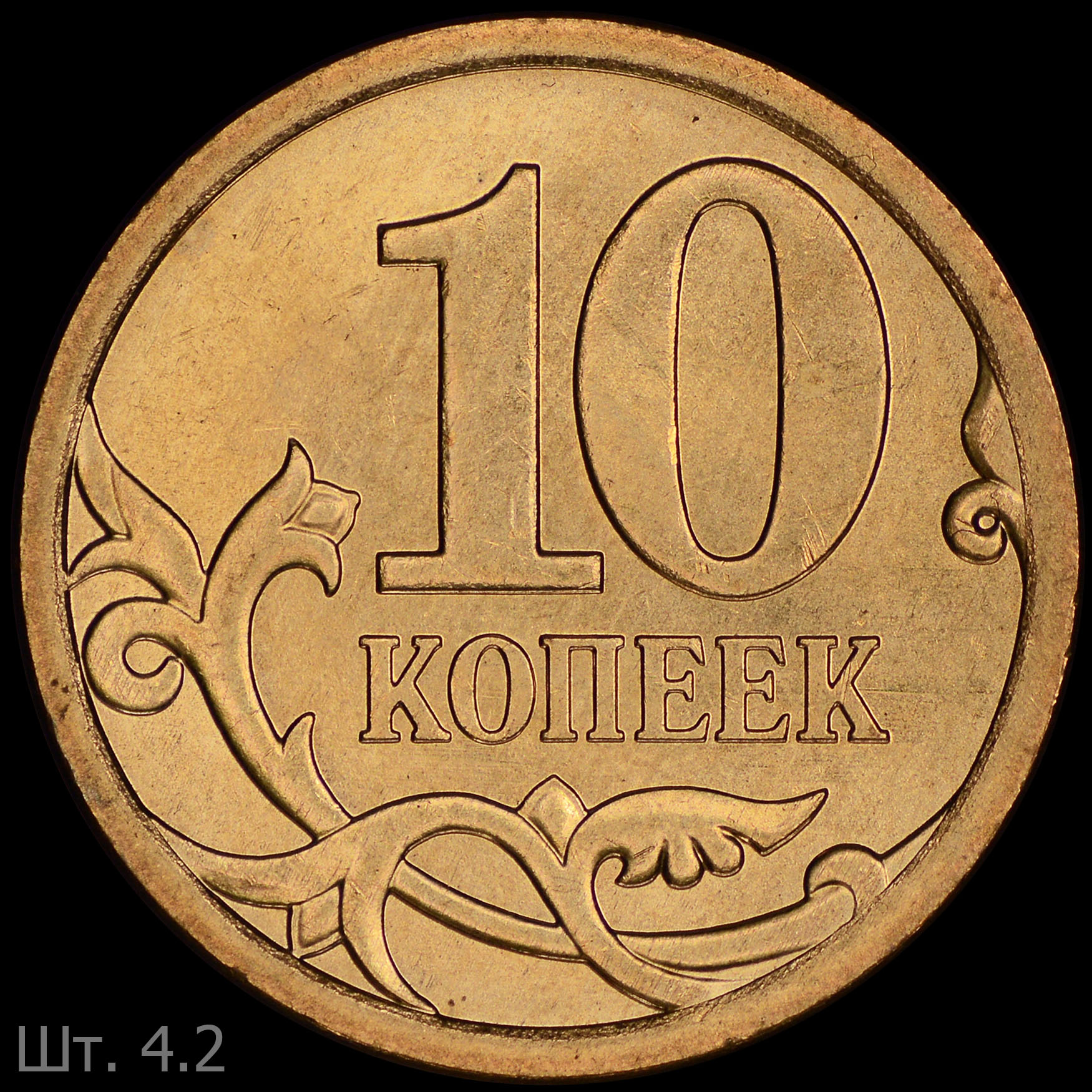

Штемпель 4.2. Нижний бутон вытянутый с плоской окантовкой, узкий шрифт.

Примечание. Новый вариант реверса был показан в феврале 2021 Николаем (Nikolia963). 23 февраля 2021 найденный вариант обозначен как шт. 2.32, а ранее известный шт. 2.32 переименован в шт. 2.33.

•
•
•
•
•
•
•
•
•

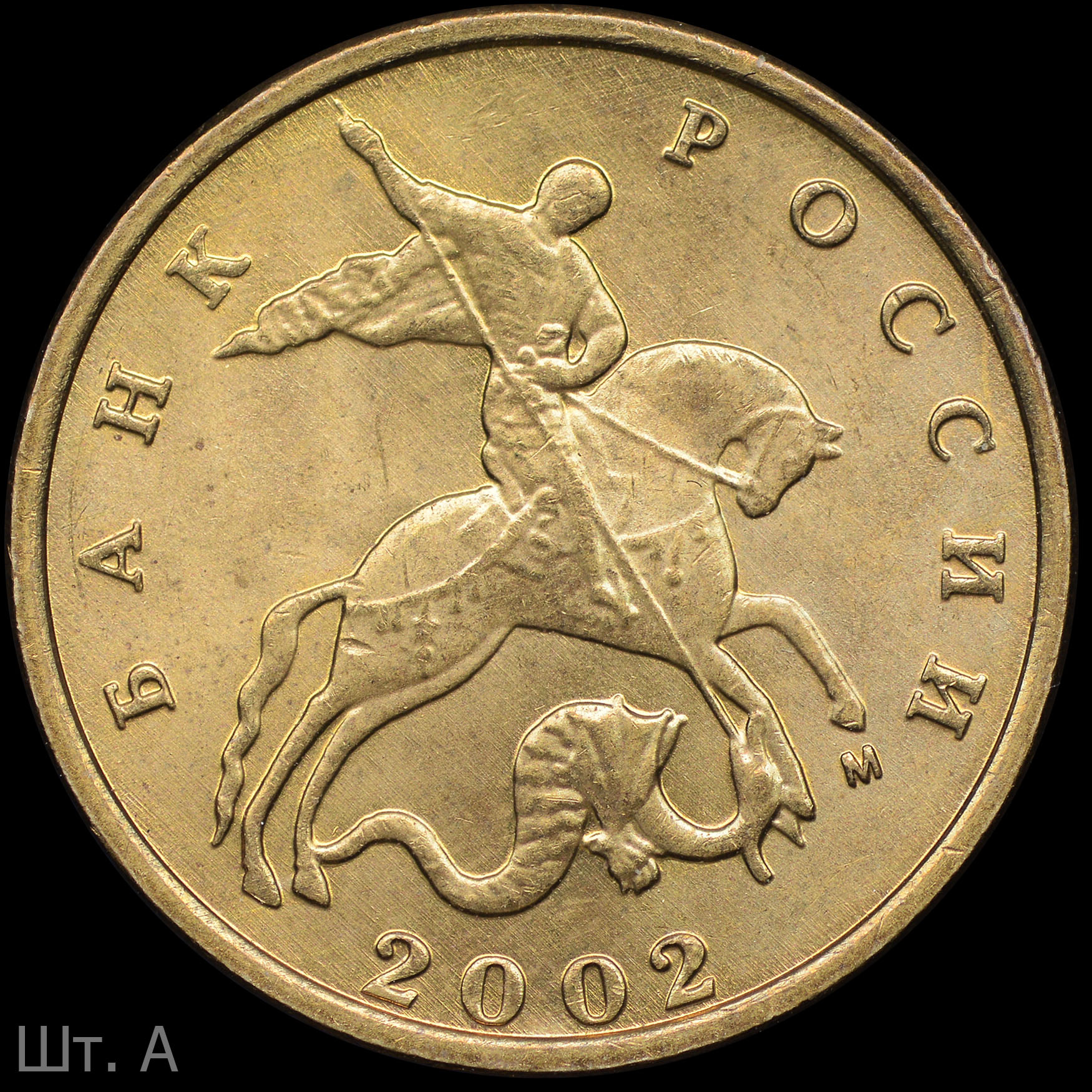

Штемпель А. Складки на плаще всадника вертикальные (модель образца 1997).

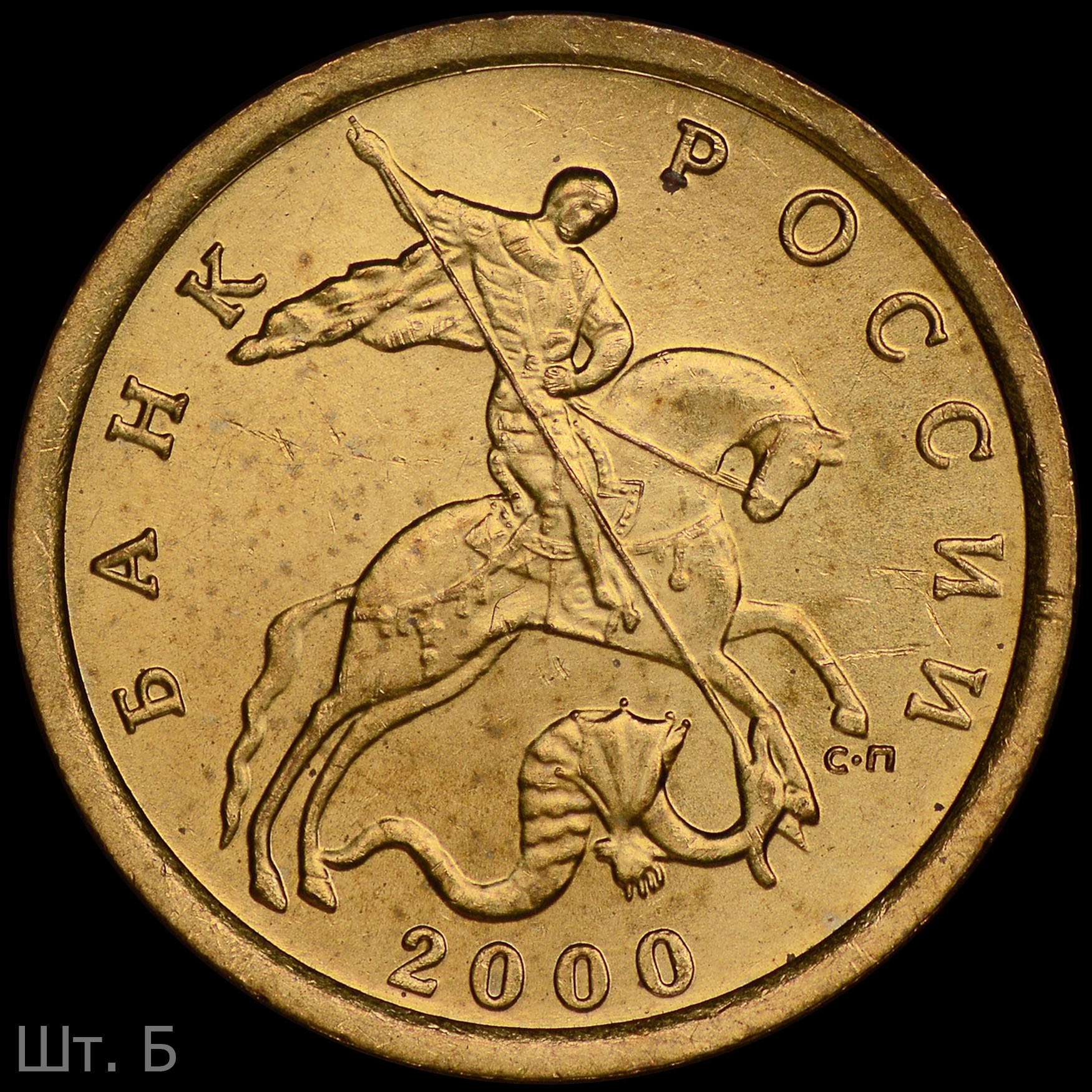

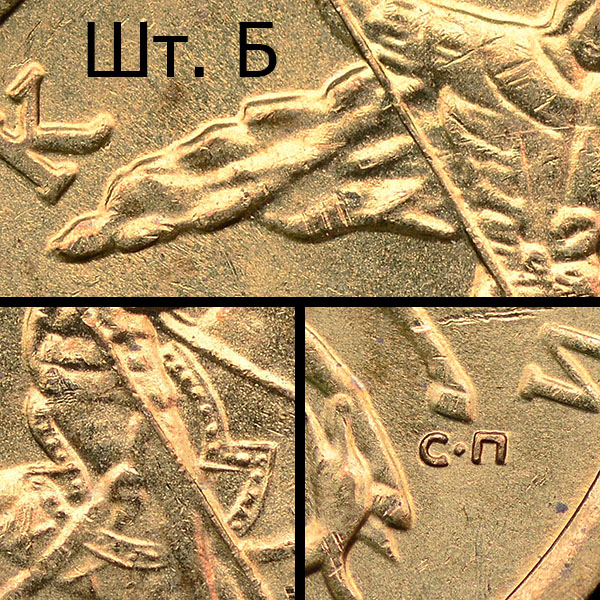

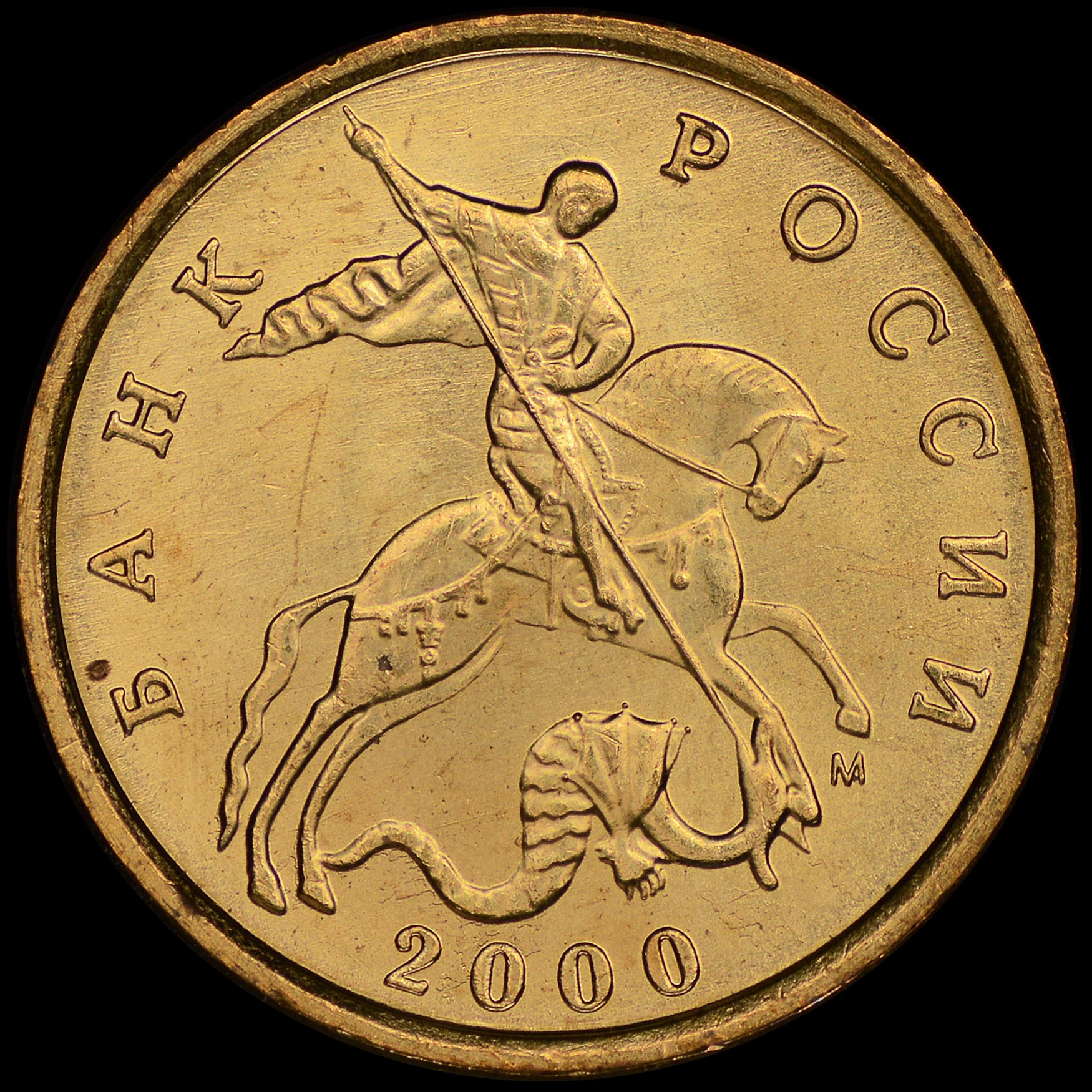

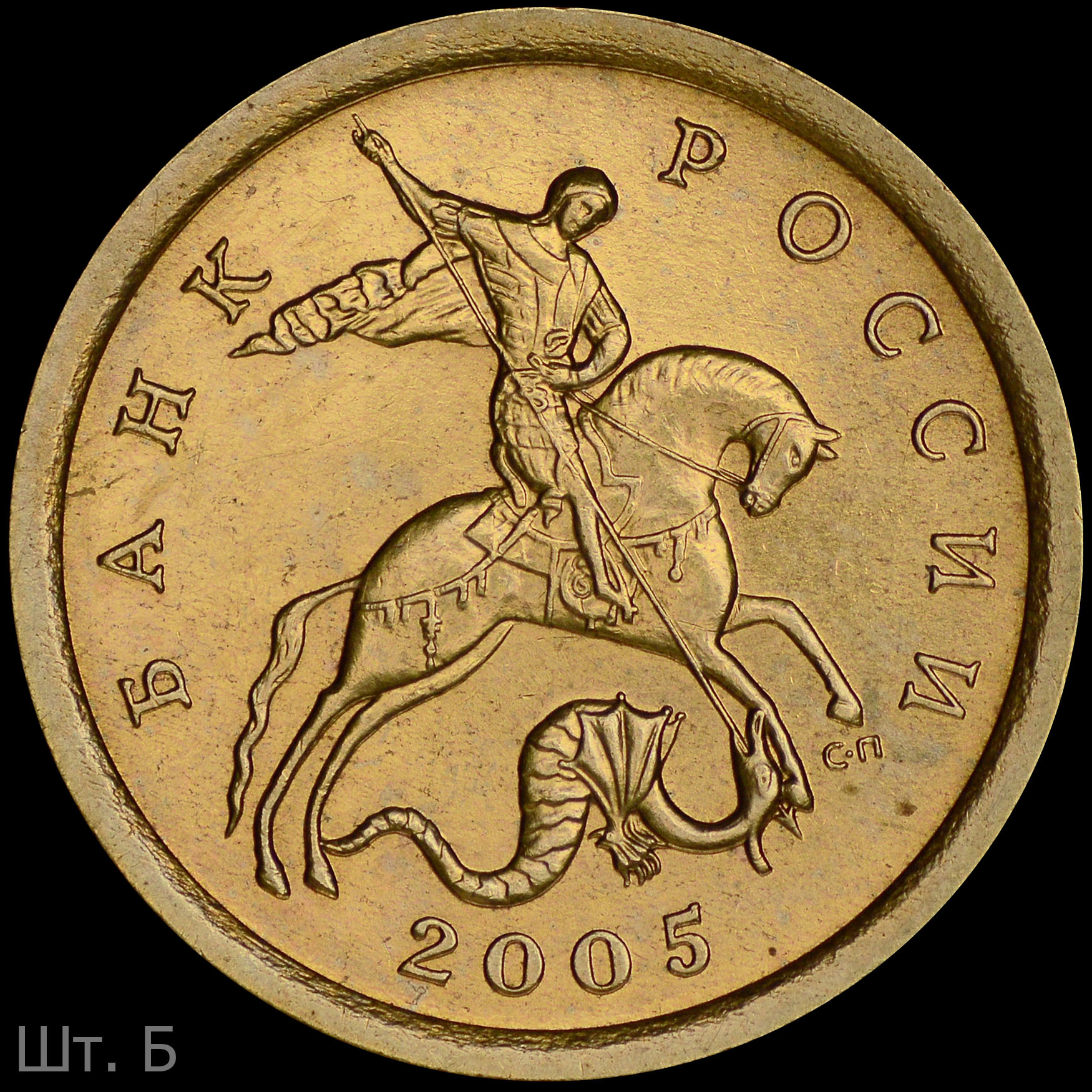

Штемпель Б. Складки на плаще всадника горизонтальные (модель образца 2000). Штемпель имеет ряд иных отличий в элементах рисунка в сравнении со шт. А.

•
•

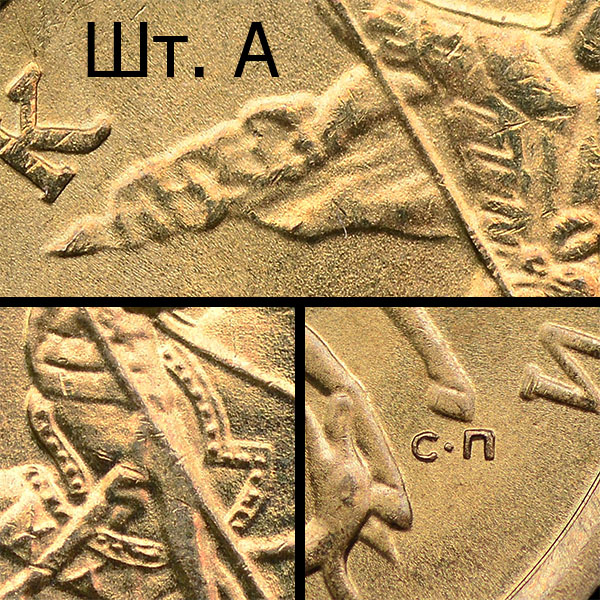

Штемпель А. Складки на плаще всадника горизонтальные (модель образца 2000).
Штемпель Б. Складки на плаще всадника вертикальные (модель образца 1997).

•
•

Штемпель А. Знак тонкий.
Штемпель Б. Знак толстый, размер изображения увеличен (~1.3%), элементы приближены к канту в сравнении со шт. А.

•
•

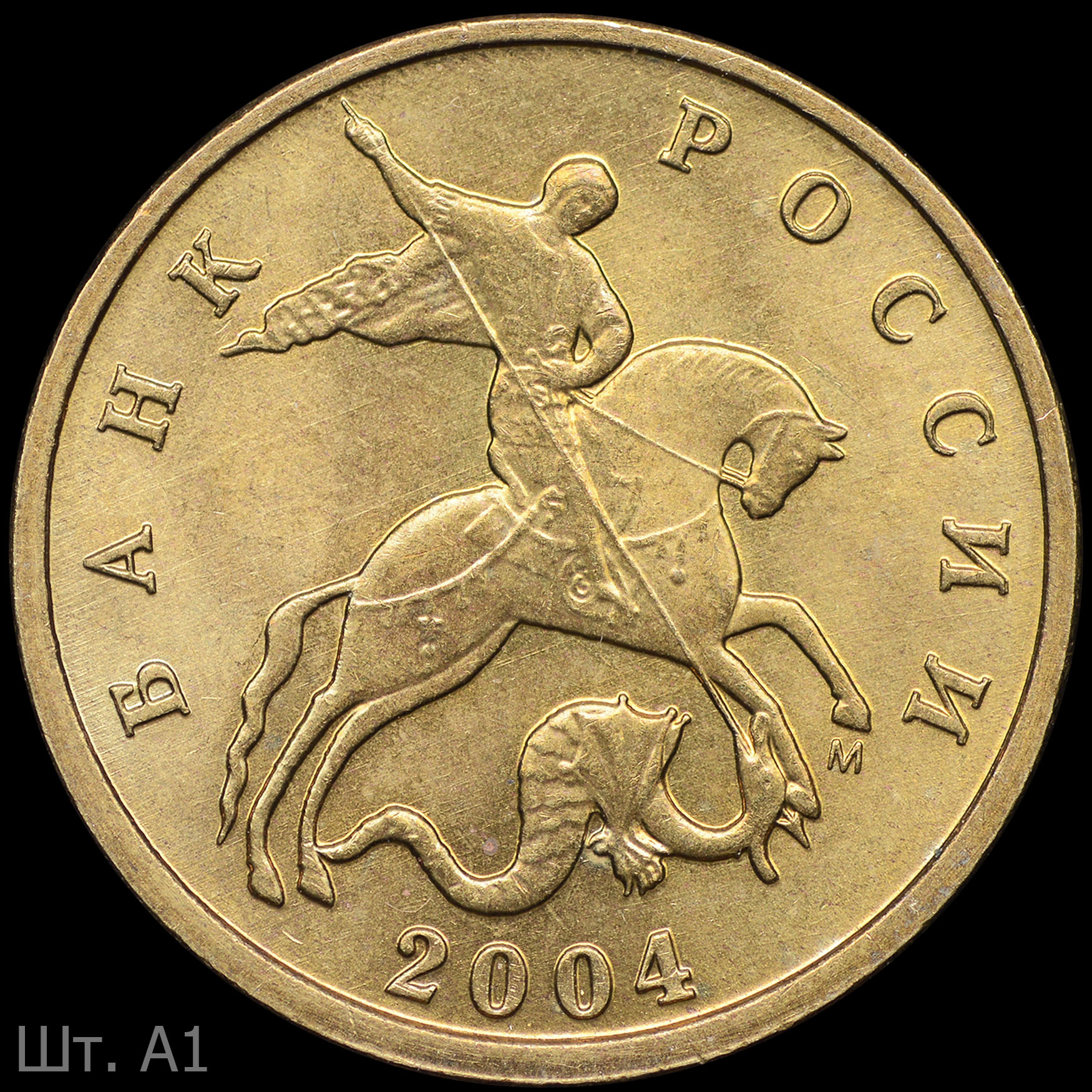

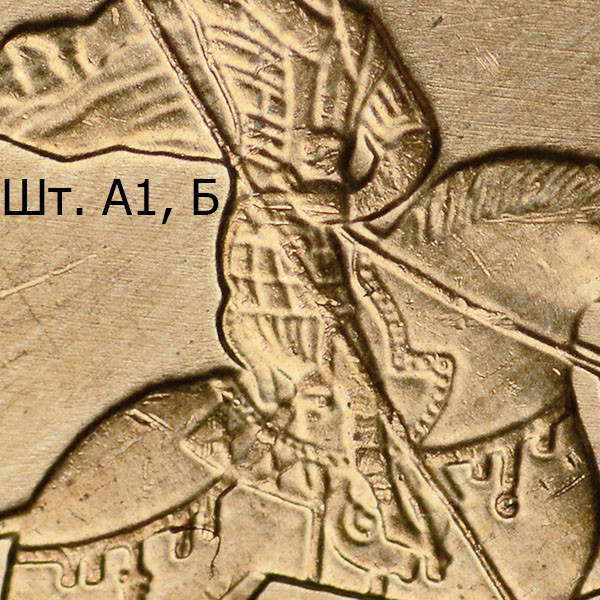

Штемпель А1. Знак крупный. Поводья между рукой всадника и шеей коня параллельны.

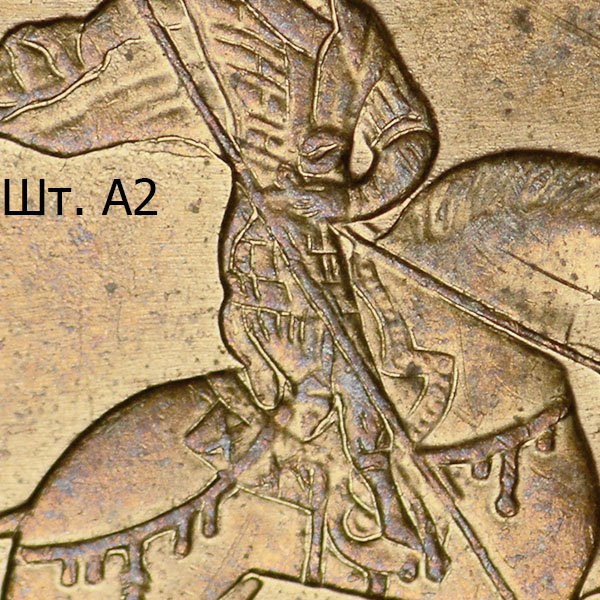

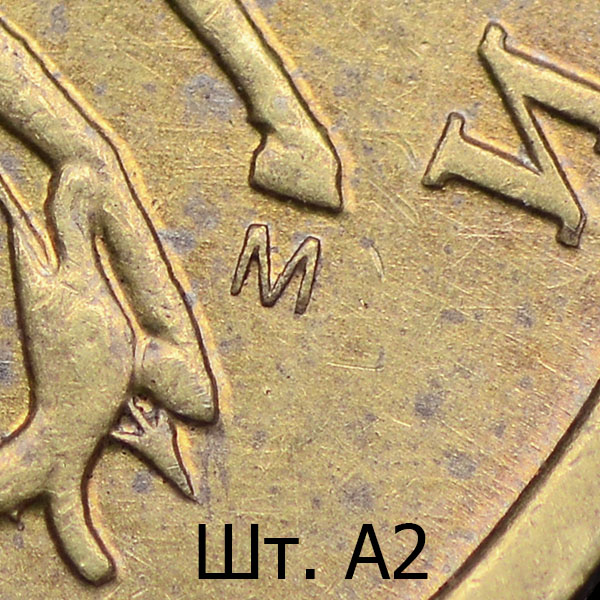

Штемпель А2. Знак крупный. Верхний повод между рукой всадника и шеей коня выгнут. Размер изображения уменьшен (~0.7%), элементы отдалены от канта в сравнении со шт. А1. Вариант показан в июле 2020 Андреем (medvezka).
Штемпель Б. Знак мелкий. Размер изображения уменьшен (~1.7%), элементы отдалены от канта в сравнении со шт. А1.

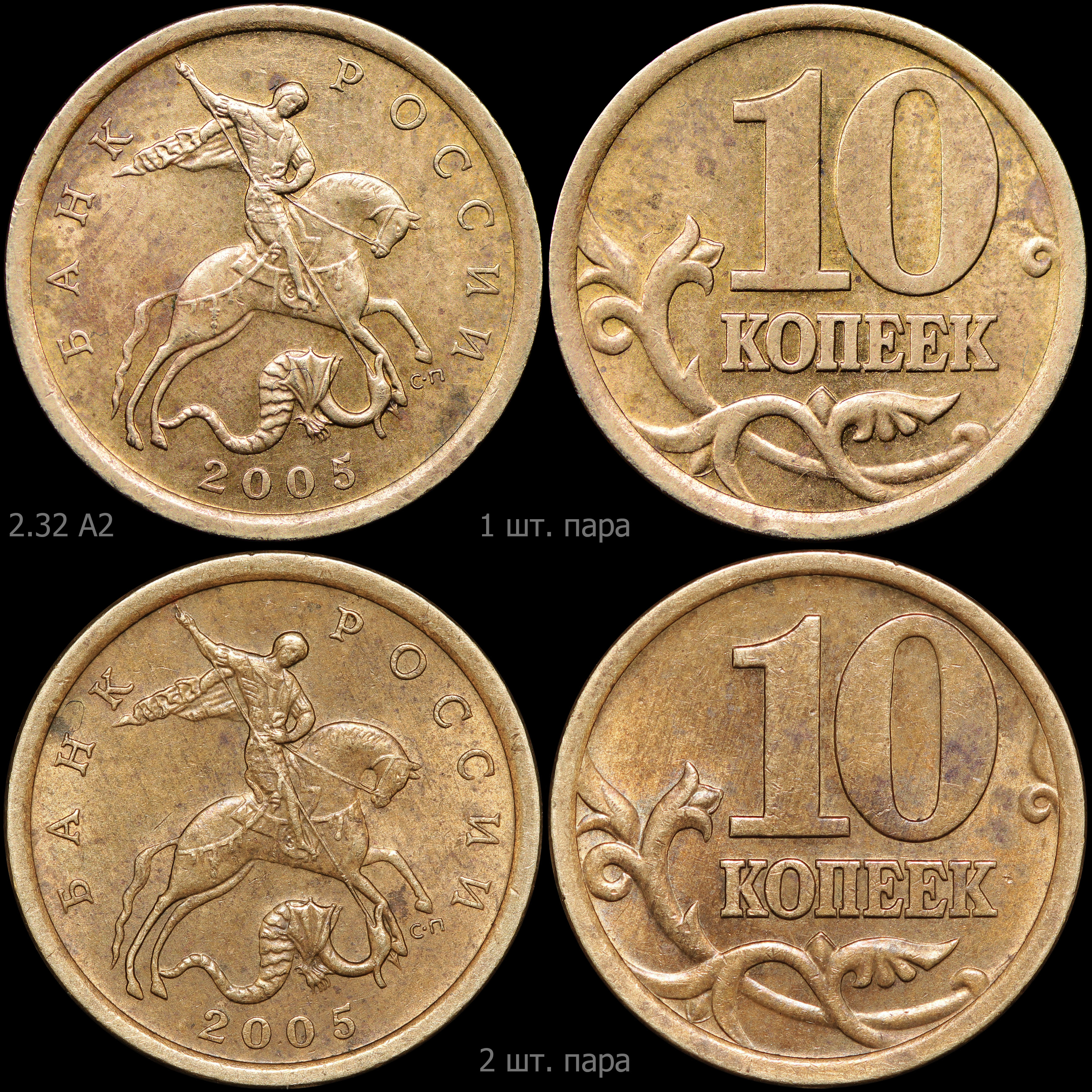

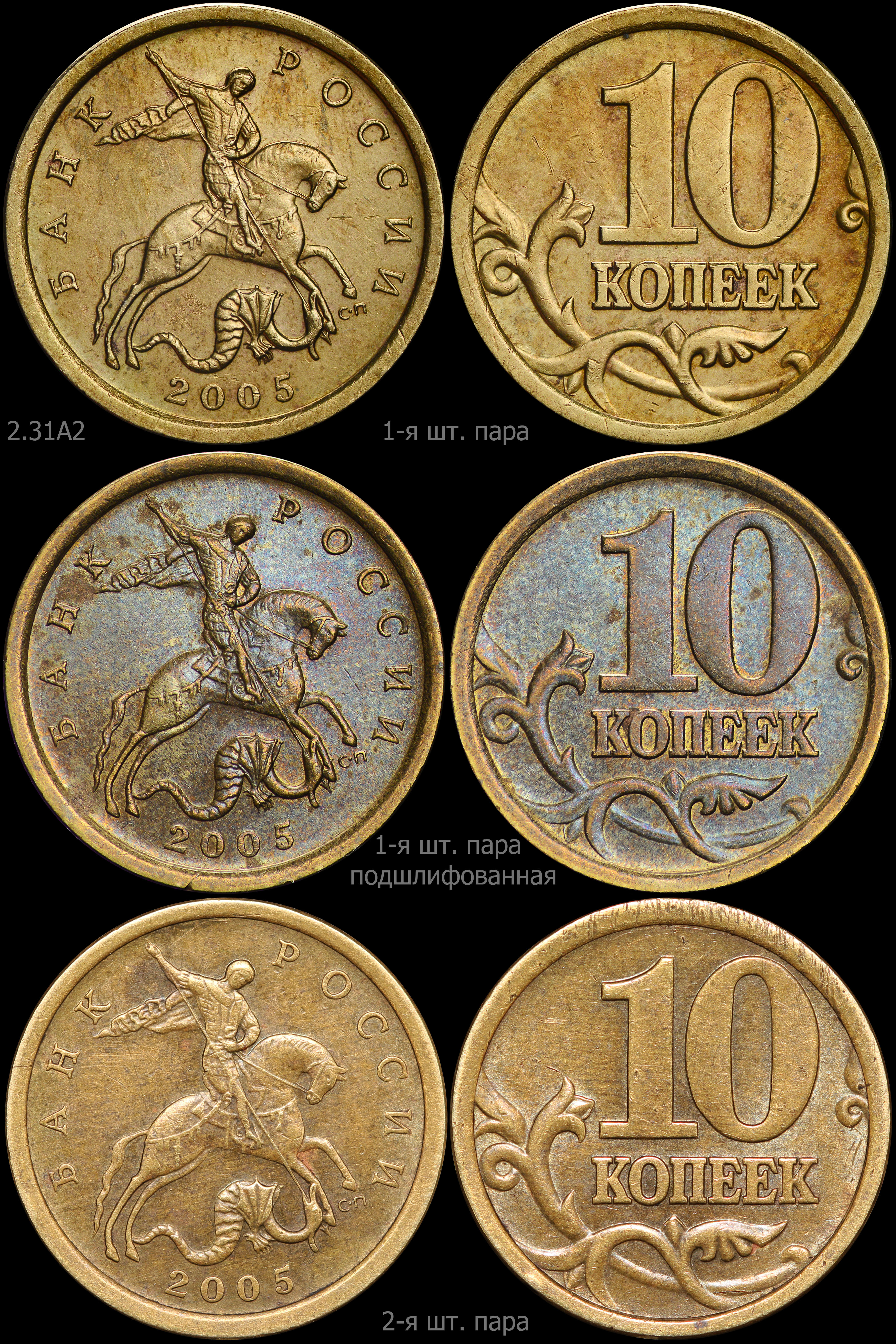

Примечание. В октябре 2020 Евгений (Round1)  показал шт. 2.31А2, чеканенный той же рабочей парой, но с подшлифованной центральной зоной. В результате верхний повод практически уничтожен и на признак формы повода при определении разновидности полагаться нельзя. Фото этой монеты показана в таблице разновидностей вместе с классической А2. В марте 2022 Артём Королёв показал эту разновидность, отчеканенную второй штемпельной парой.

•
•
•

Штемпель А. Знак крупный.
Штемпель Б. Знак мелкий, иная окантовка седла и форма крестиков на чепраке в сравнении со шт. А.

•
•

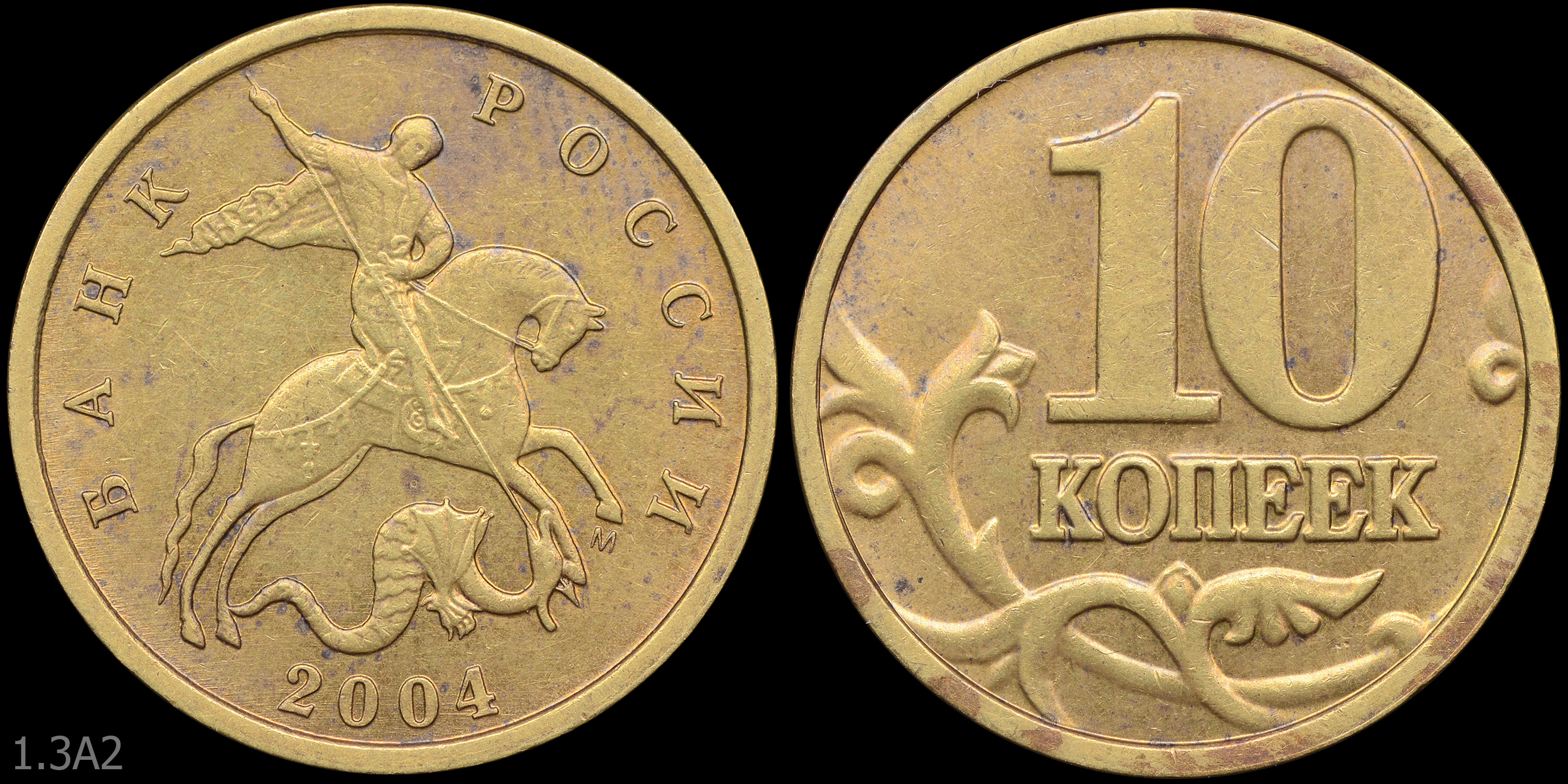

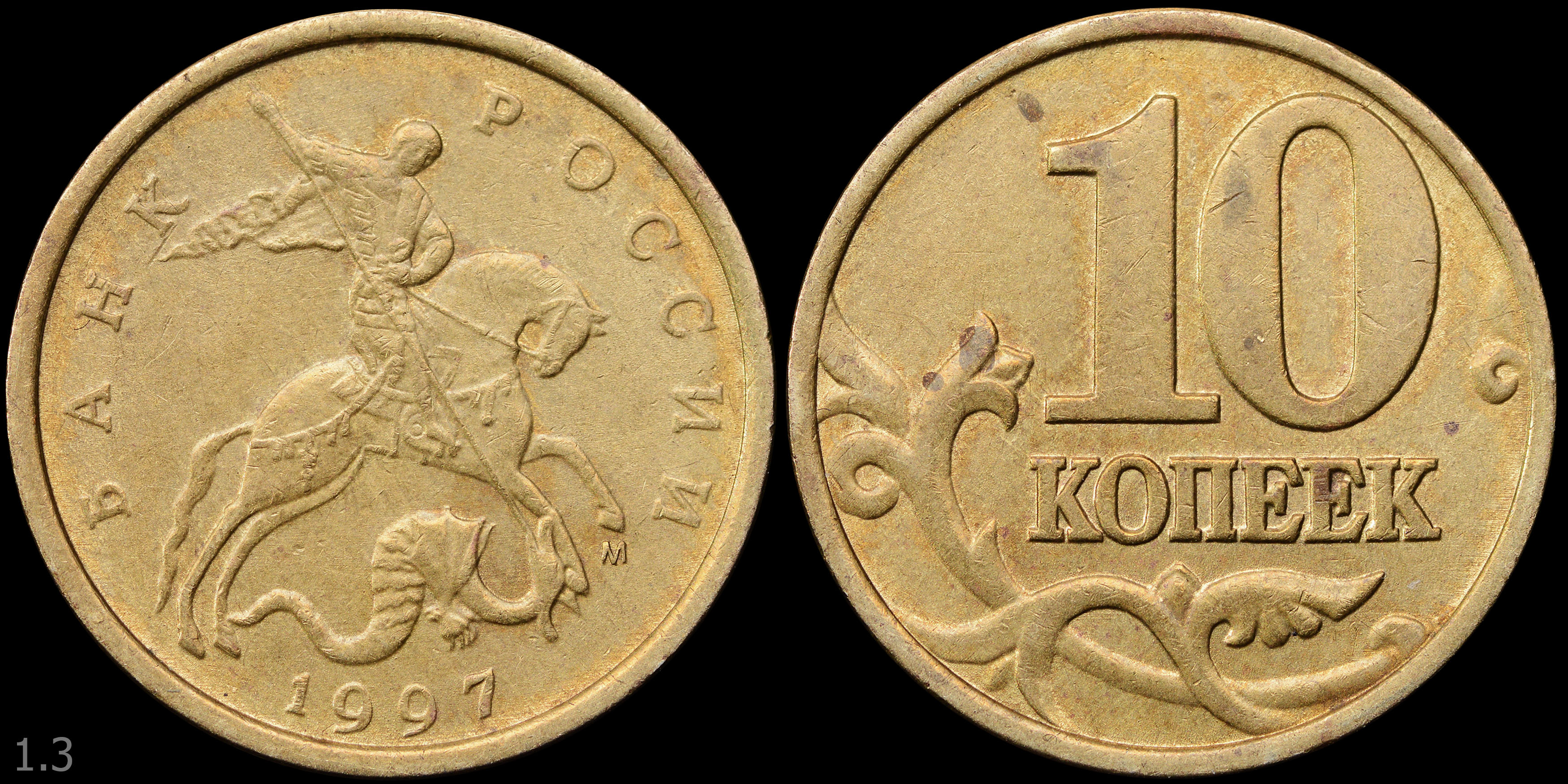

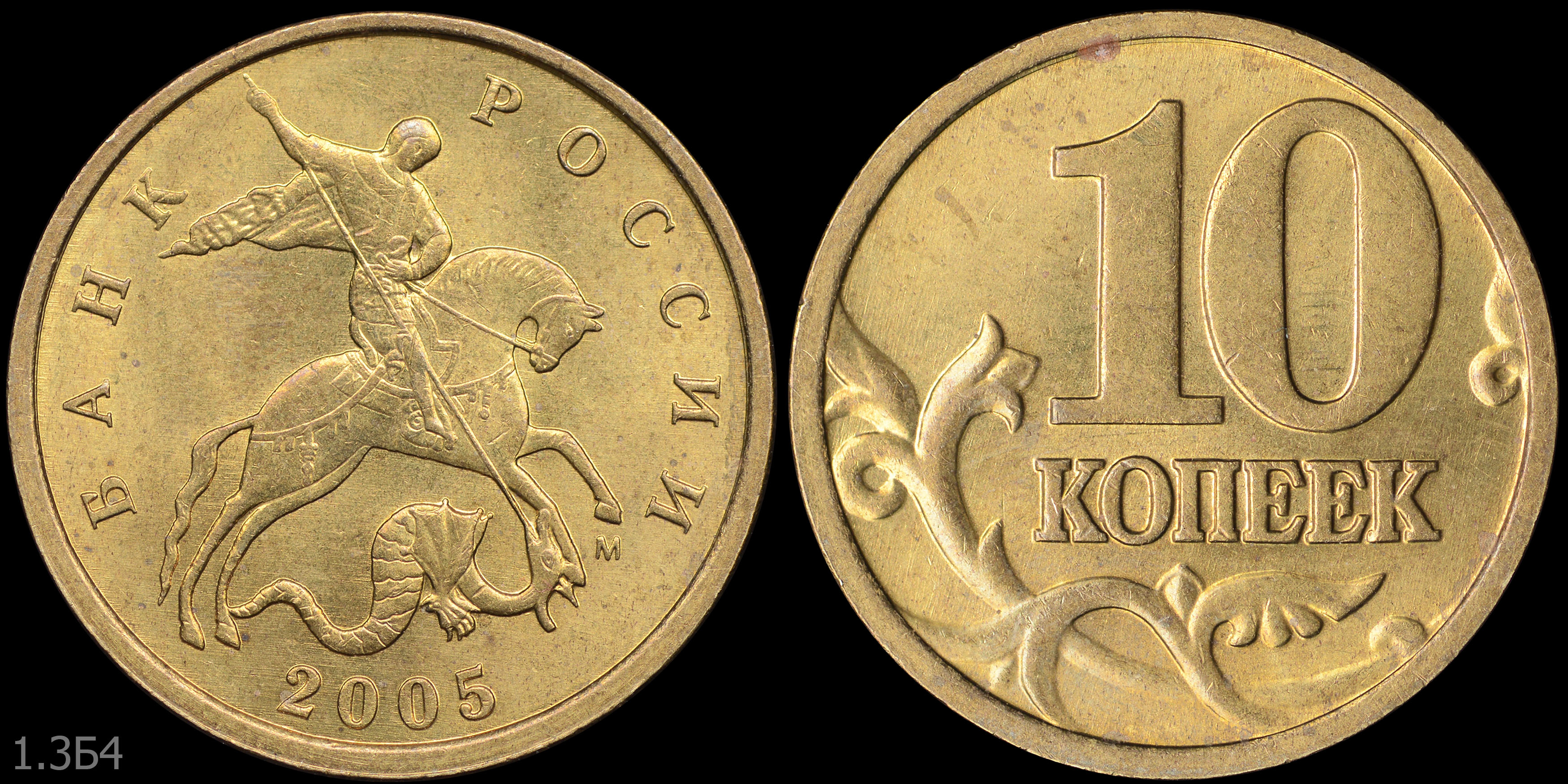

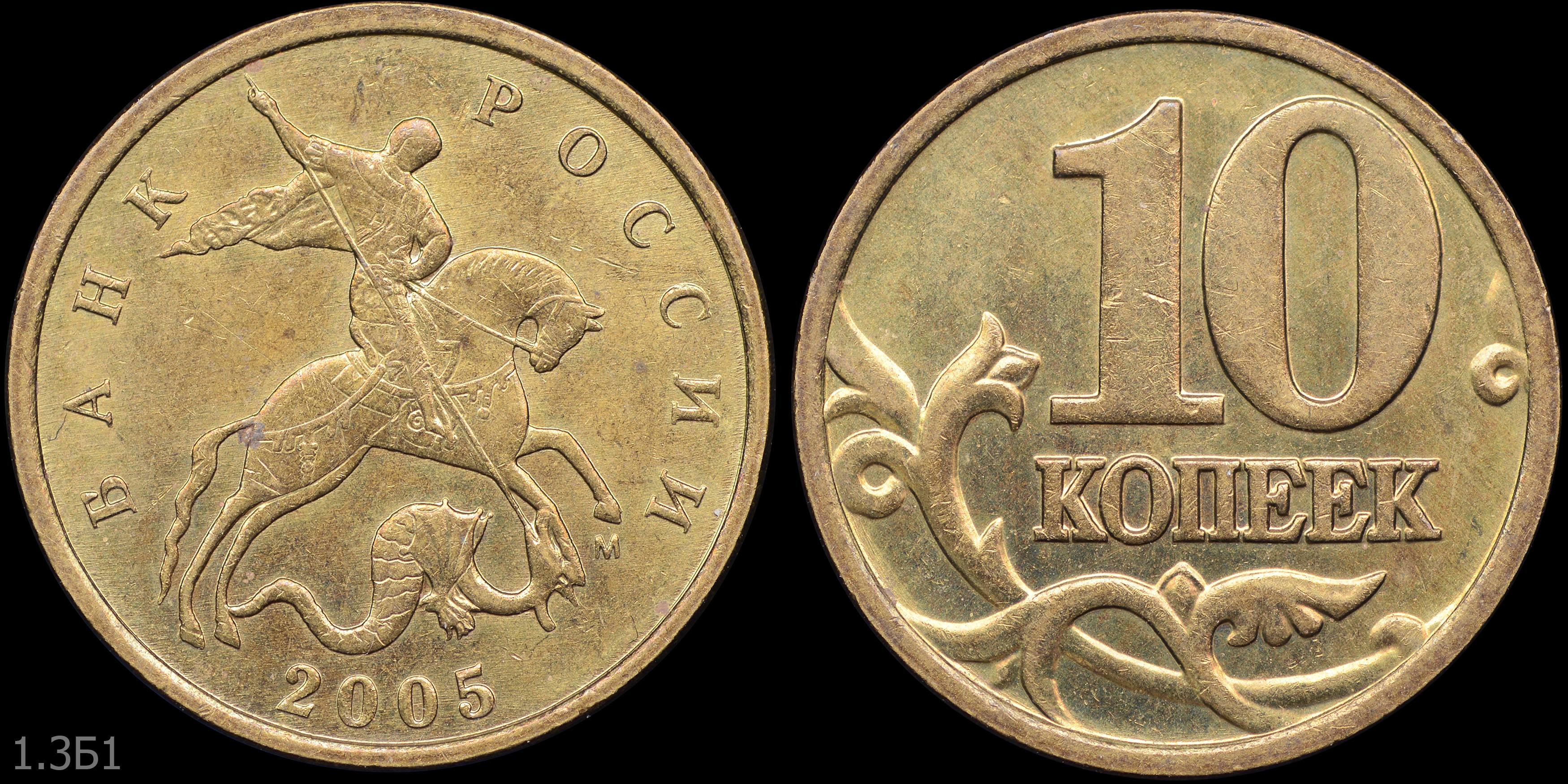

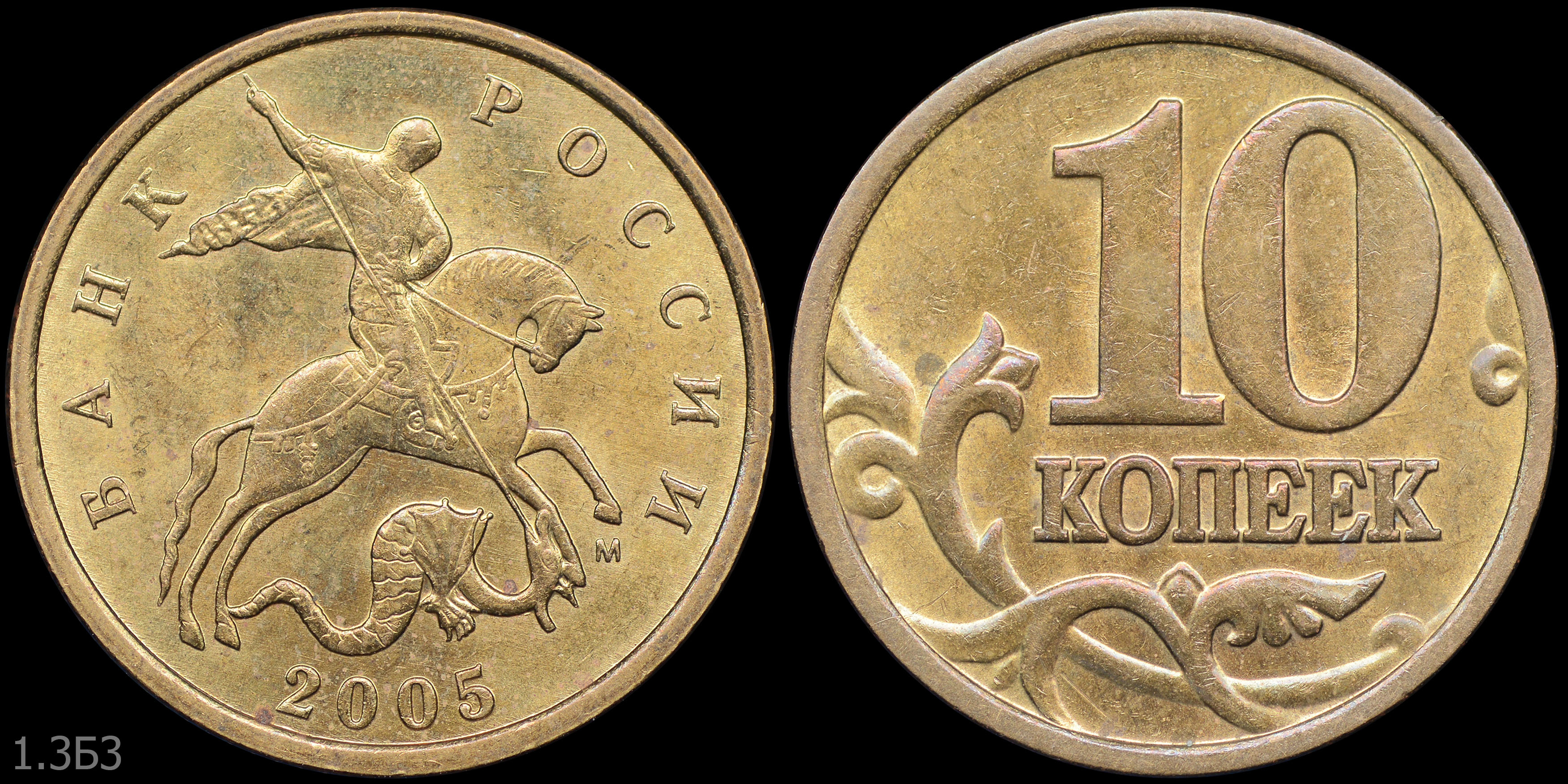

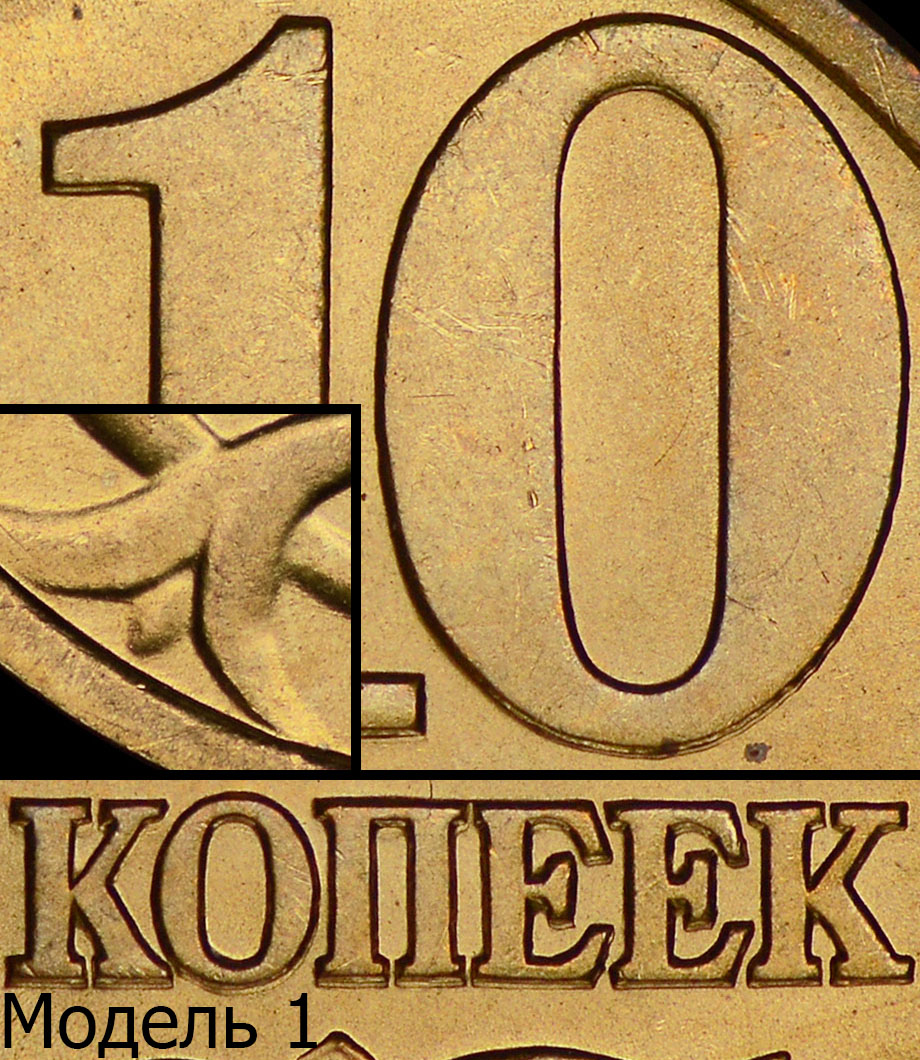

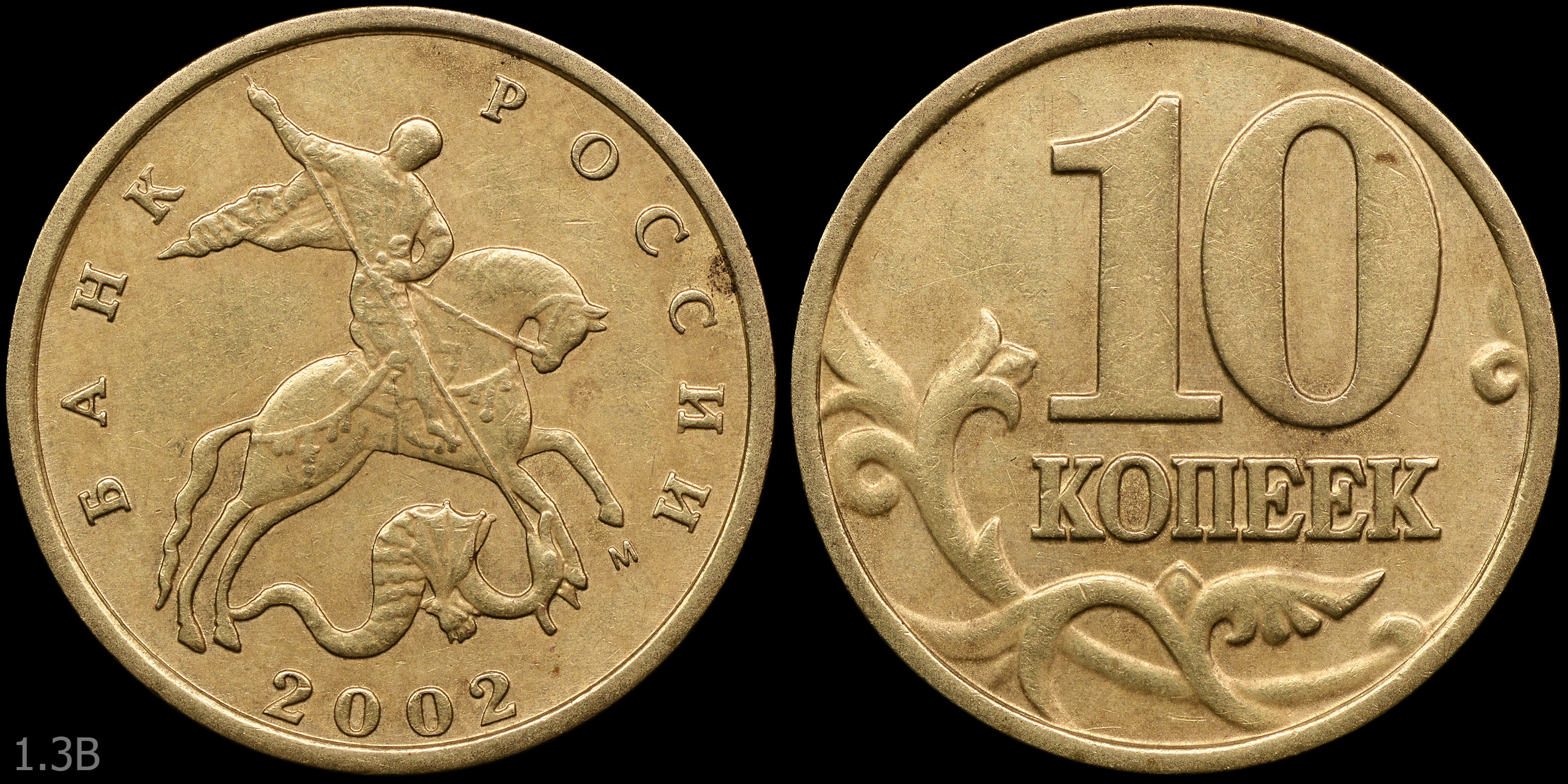

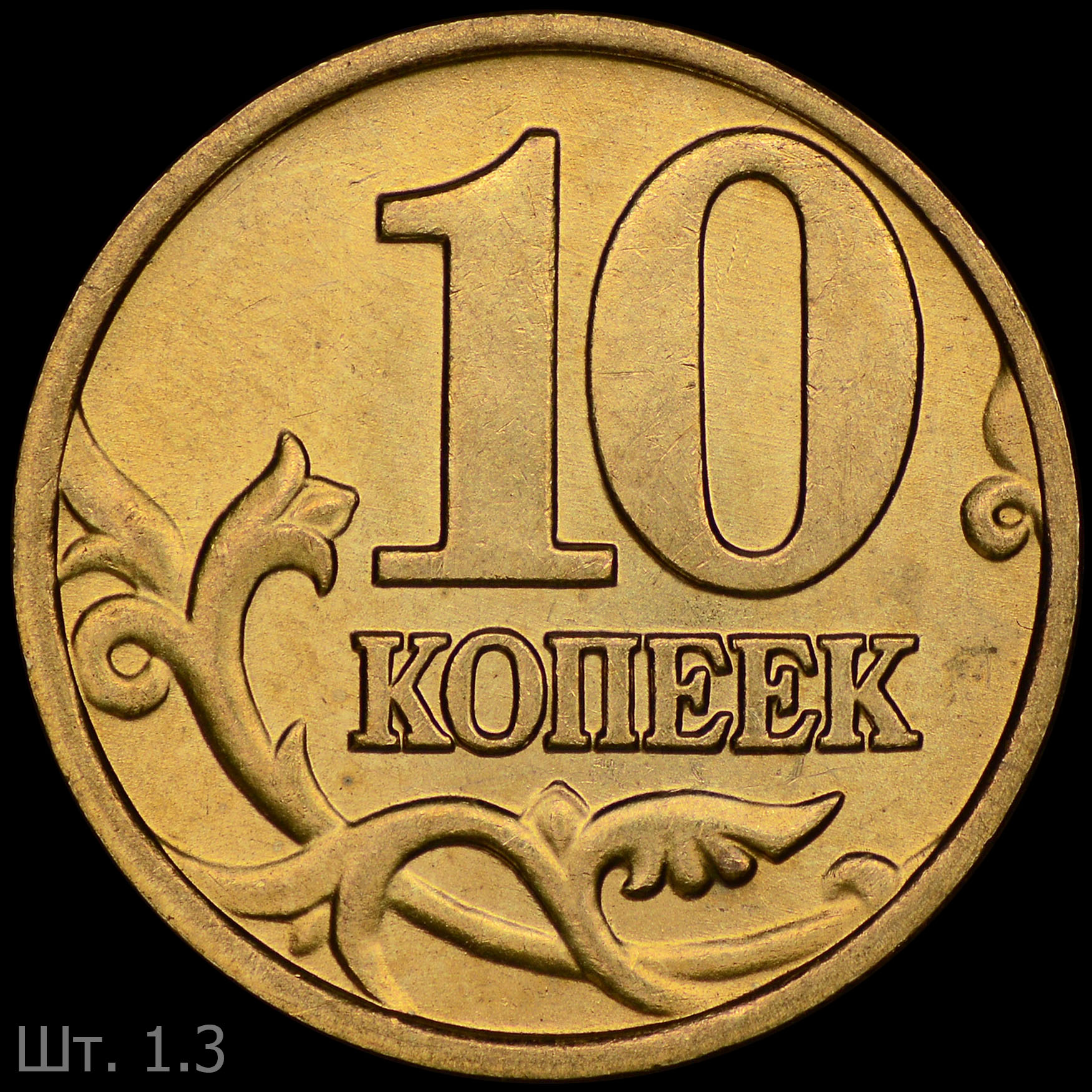

Штемпель 1.3. Нижний бутон не окантован, внутренние стенки нуля прямые. В 2004 по аналогии с иными номиналами копеек параллельно начинает работать штемпель с увеличенным размером изображения (~0.7%). Уверенно разделять их можно только с помощью промеров, поэтому делить их на подварианты нецелесообразно.

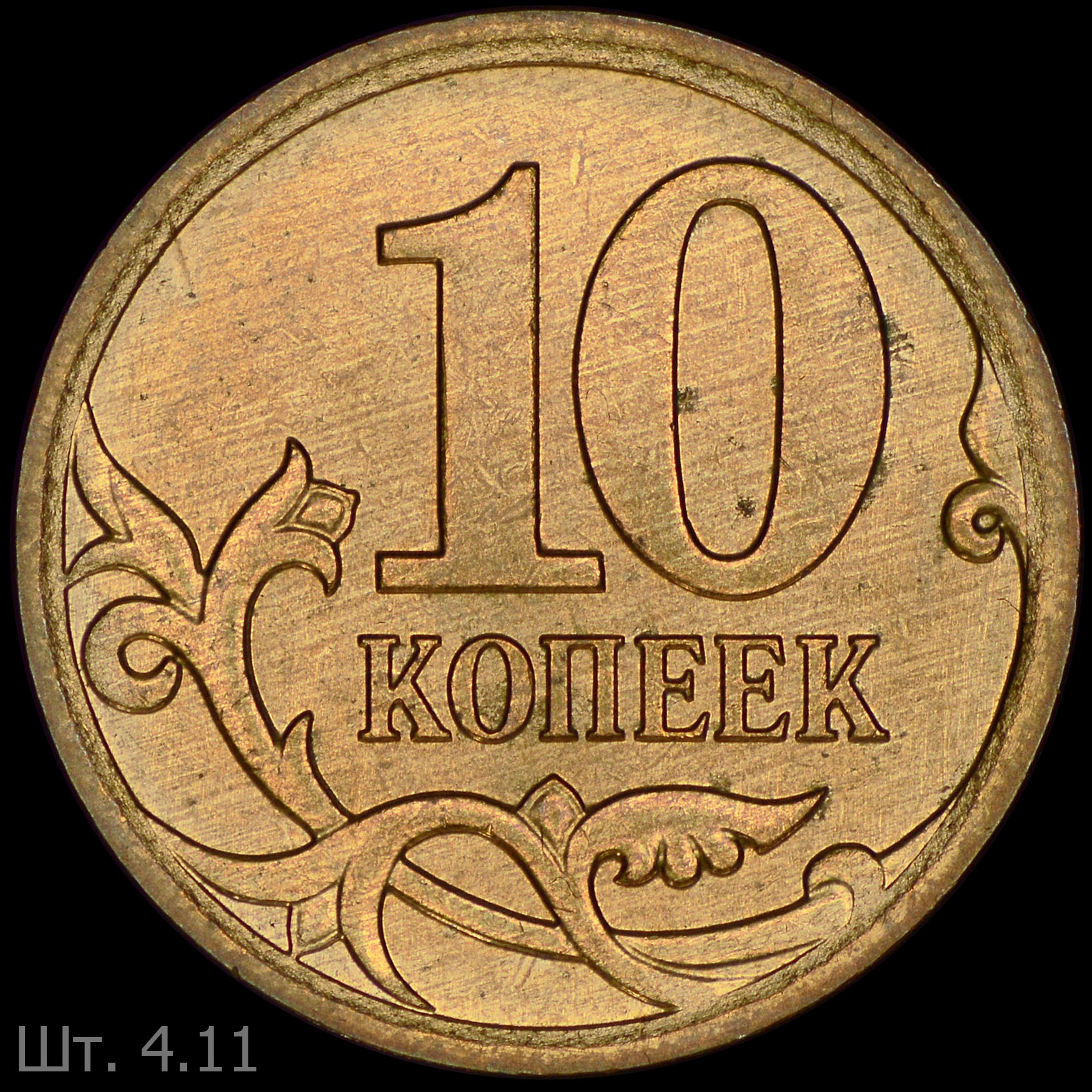

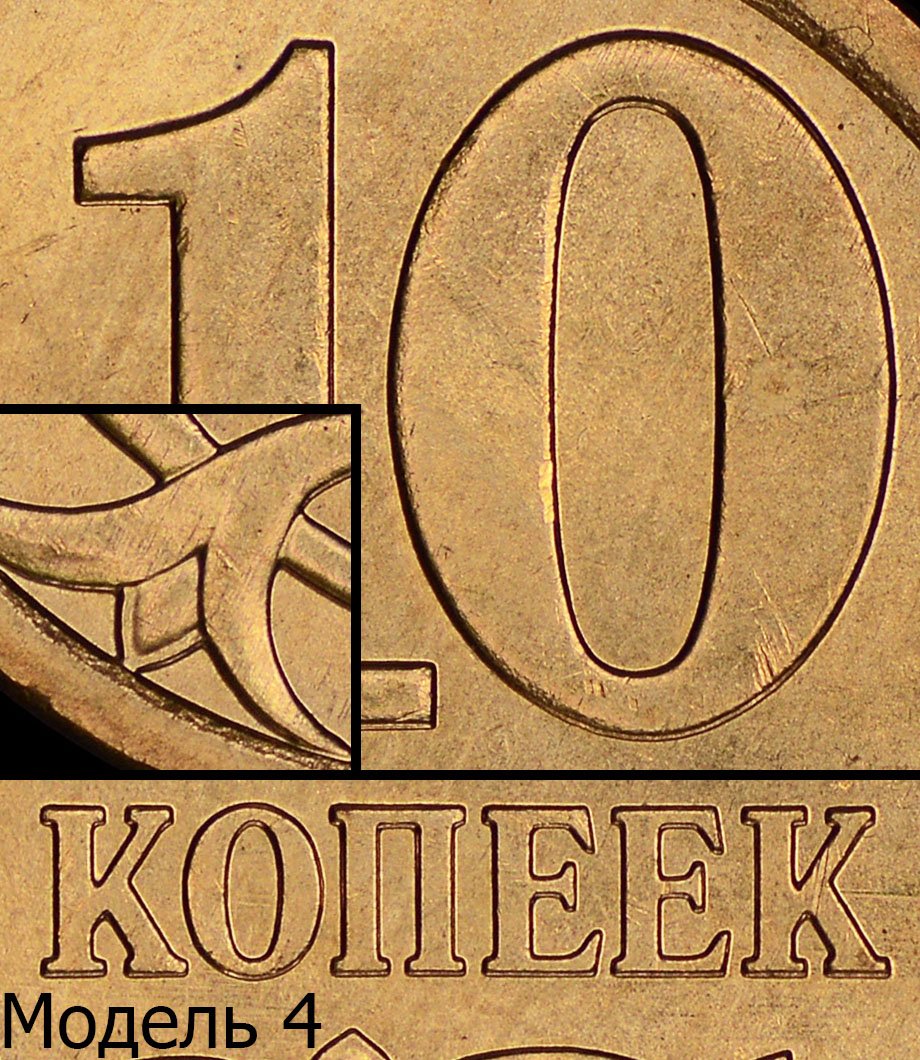

Штемпель 4.11. Нижний бутон окантован, внутренние стенки нуля изогнутые. Кант широкий.

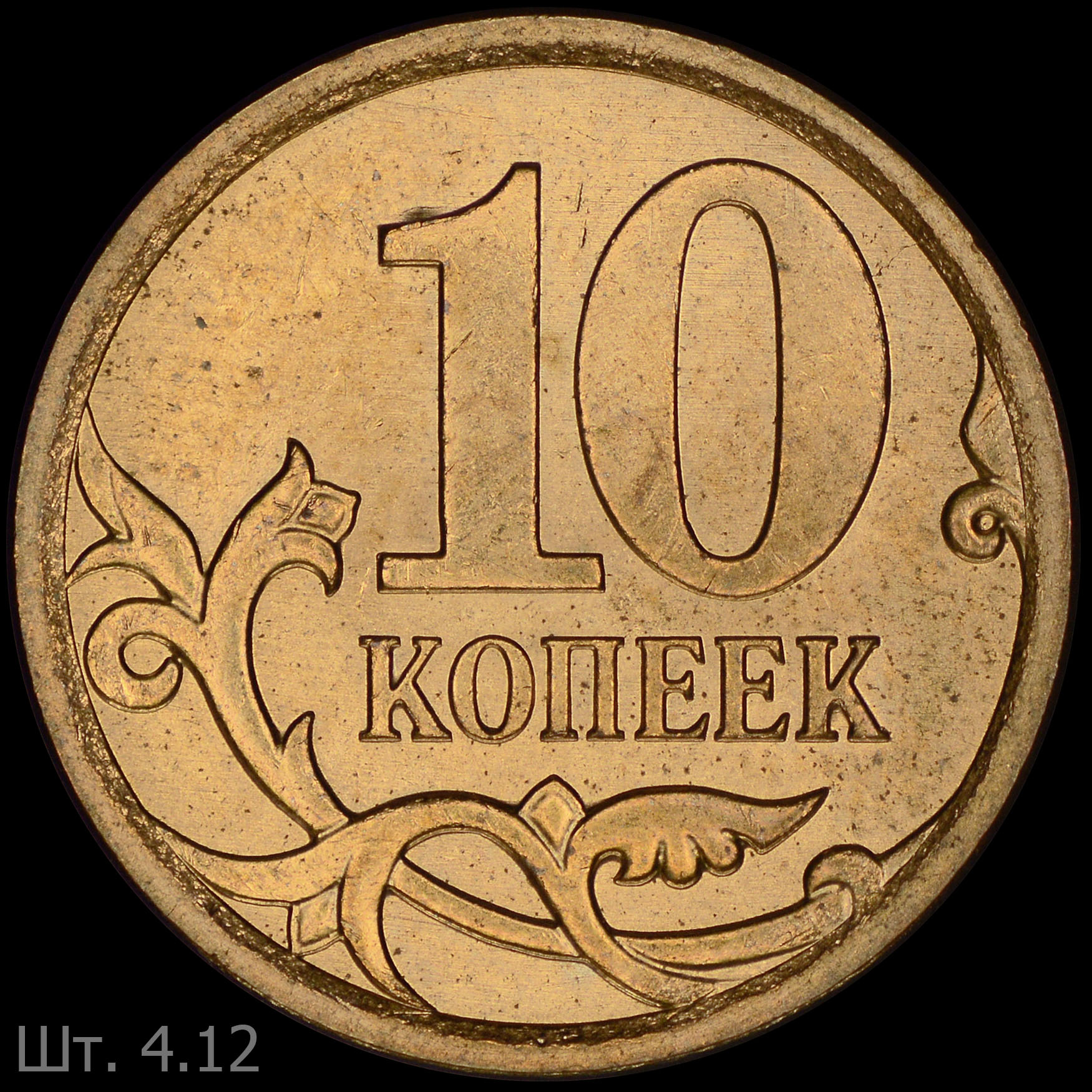

Штемпель 4.12. Кант чуть шире, элементы изображения приближены к канту в сравнении со шт. 4.11.

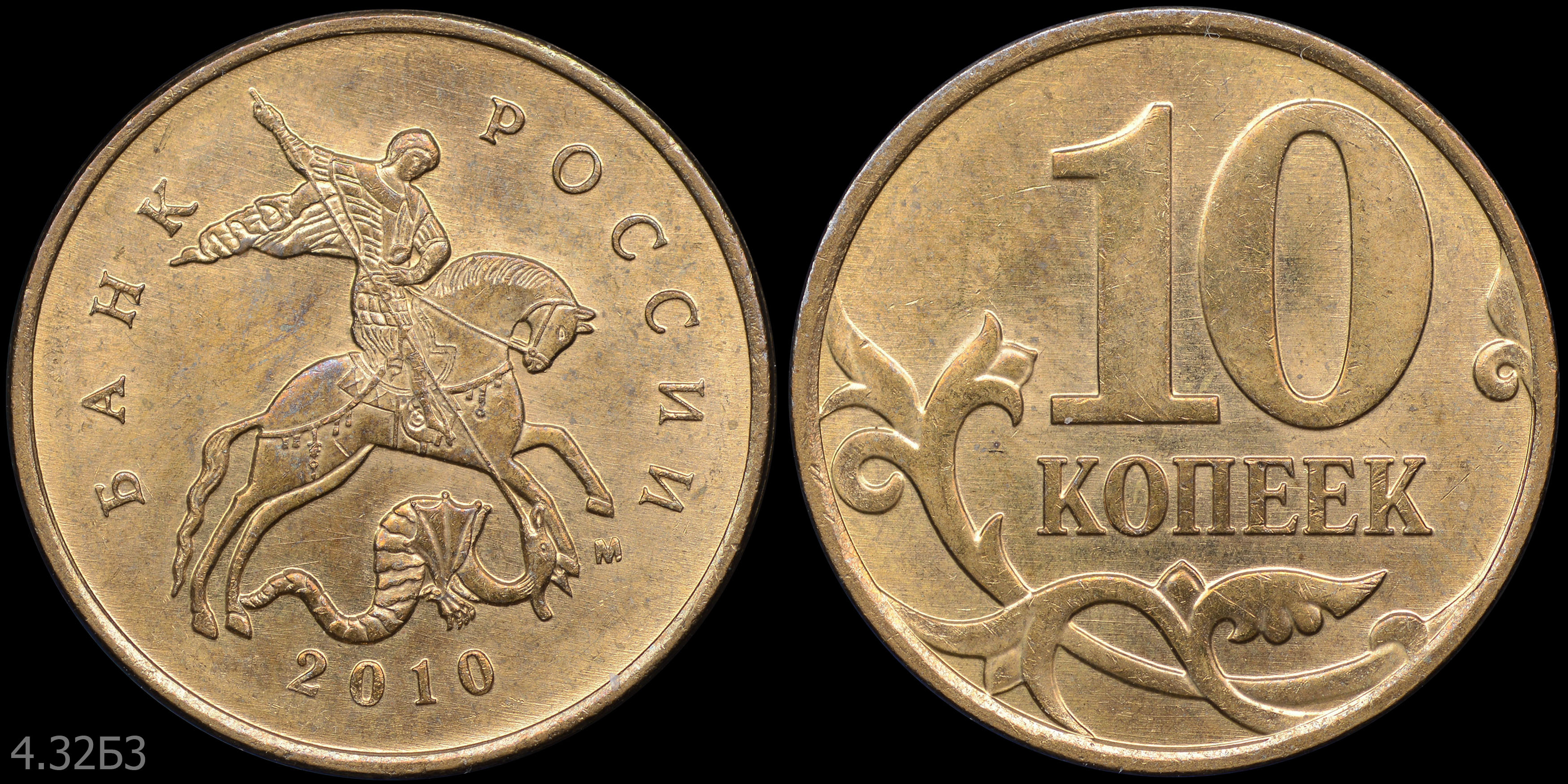

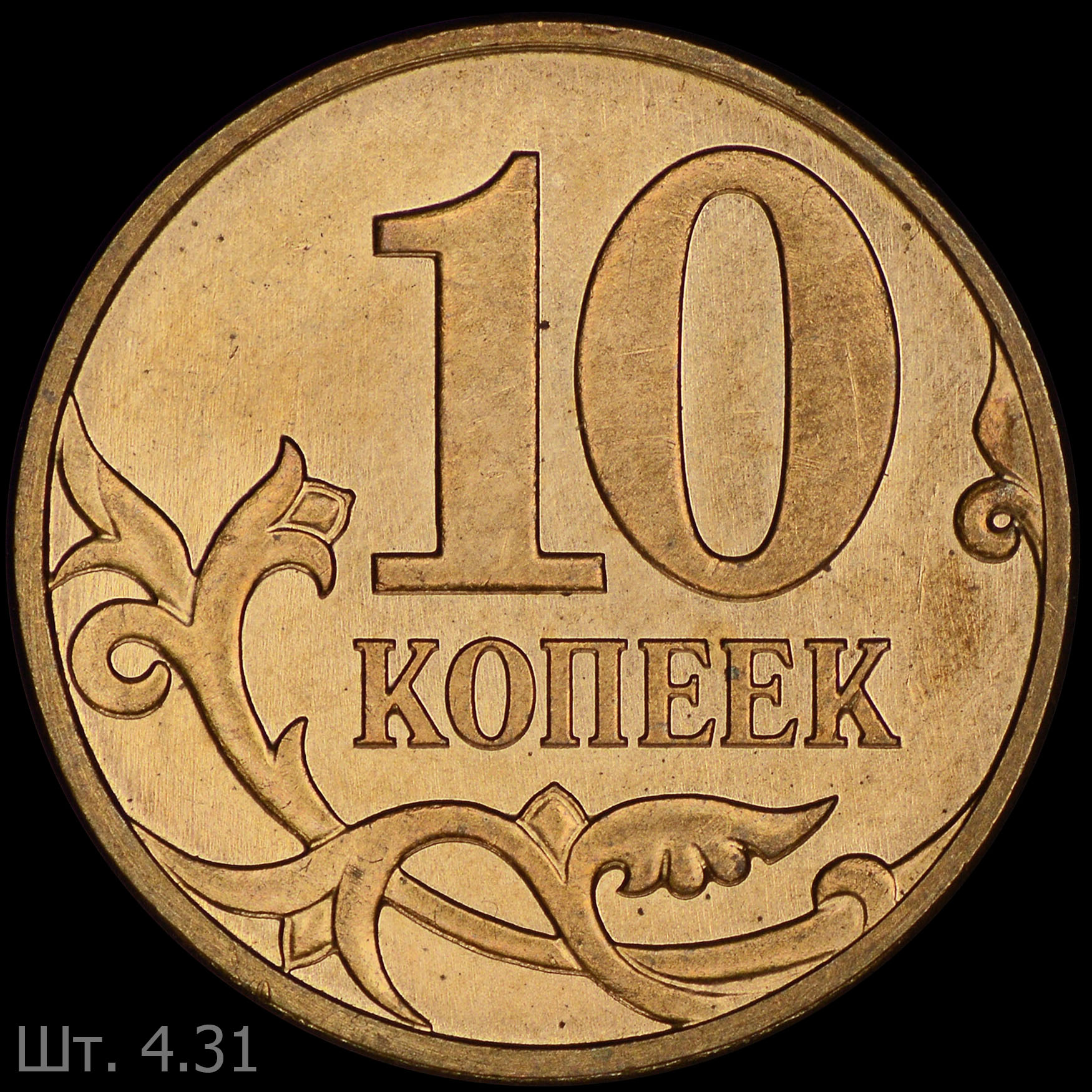

Штемпель 4.31. Кант узкий, размер изображения увеличен (~3.0%) в сравнении со шт. 4.1.

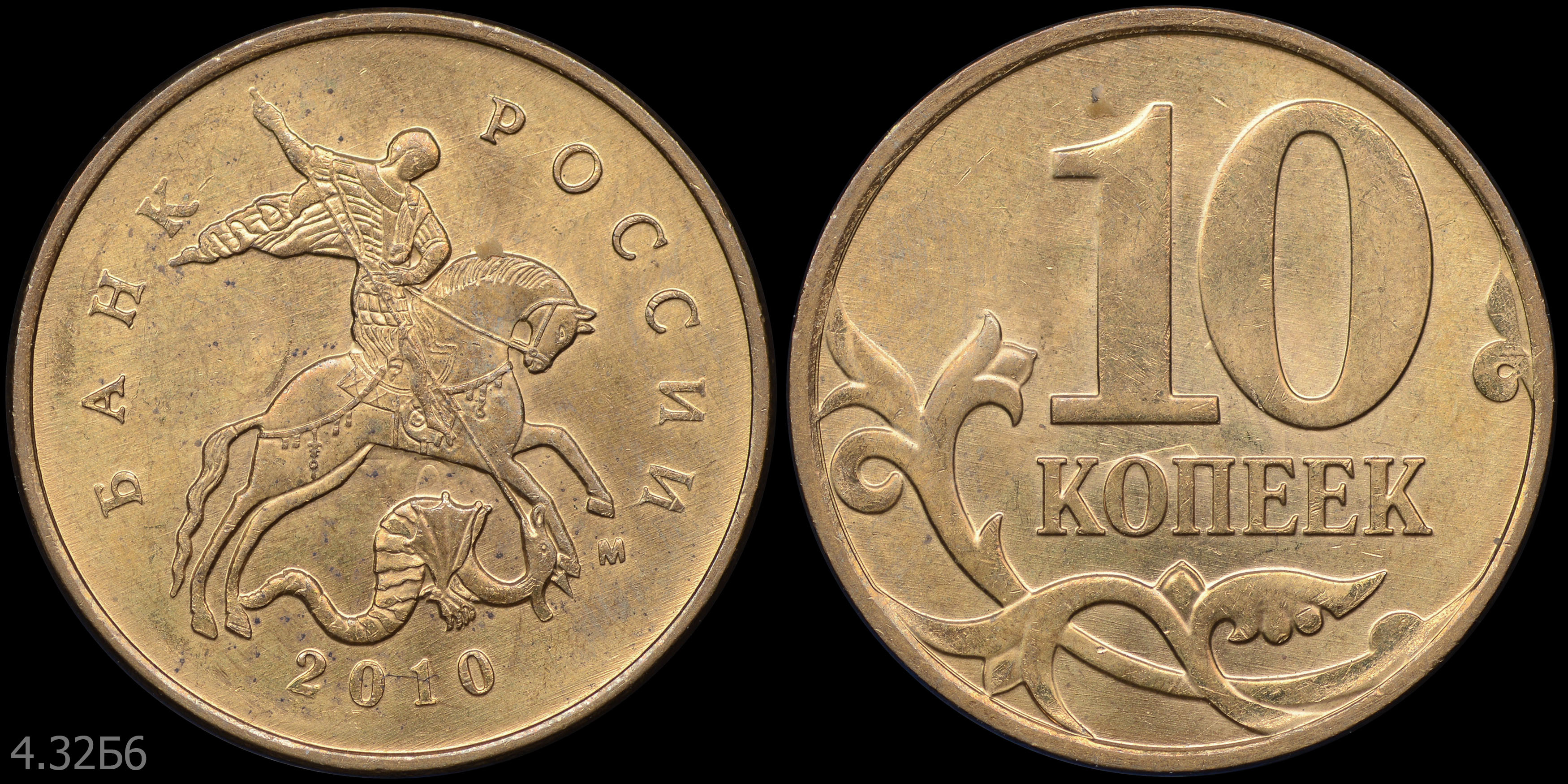

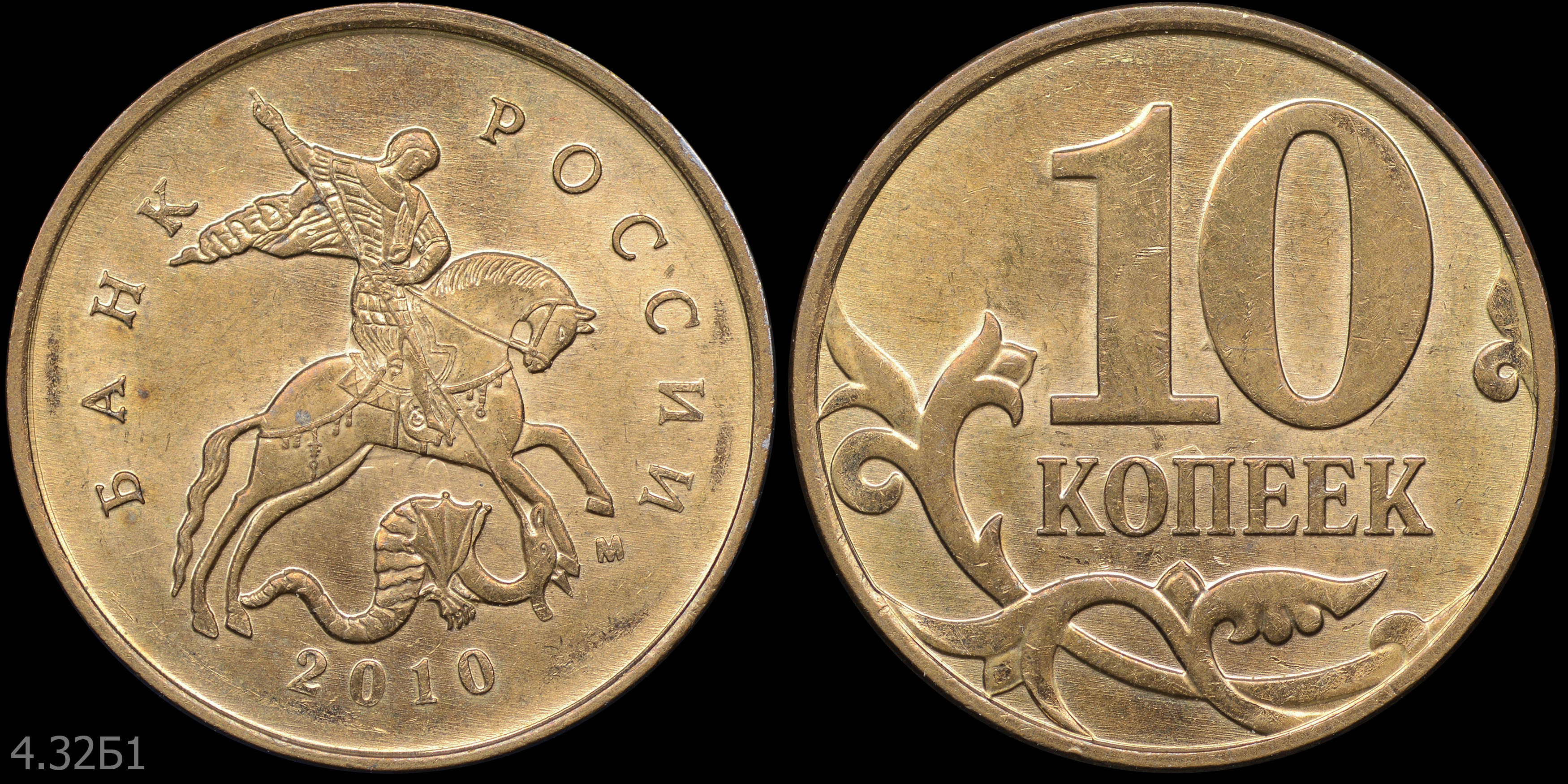

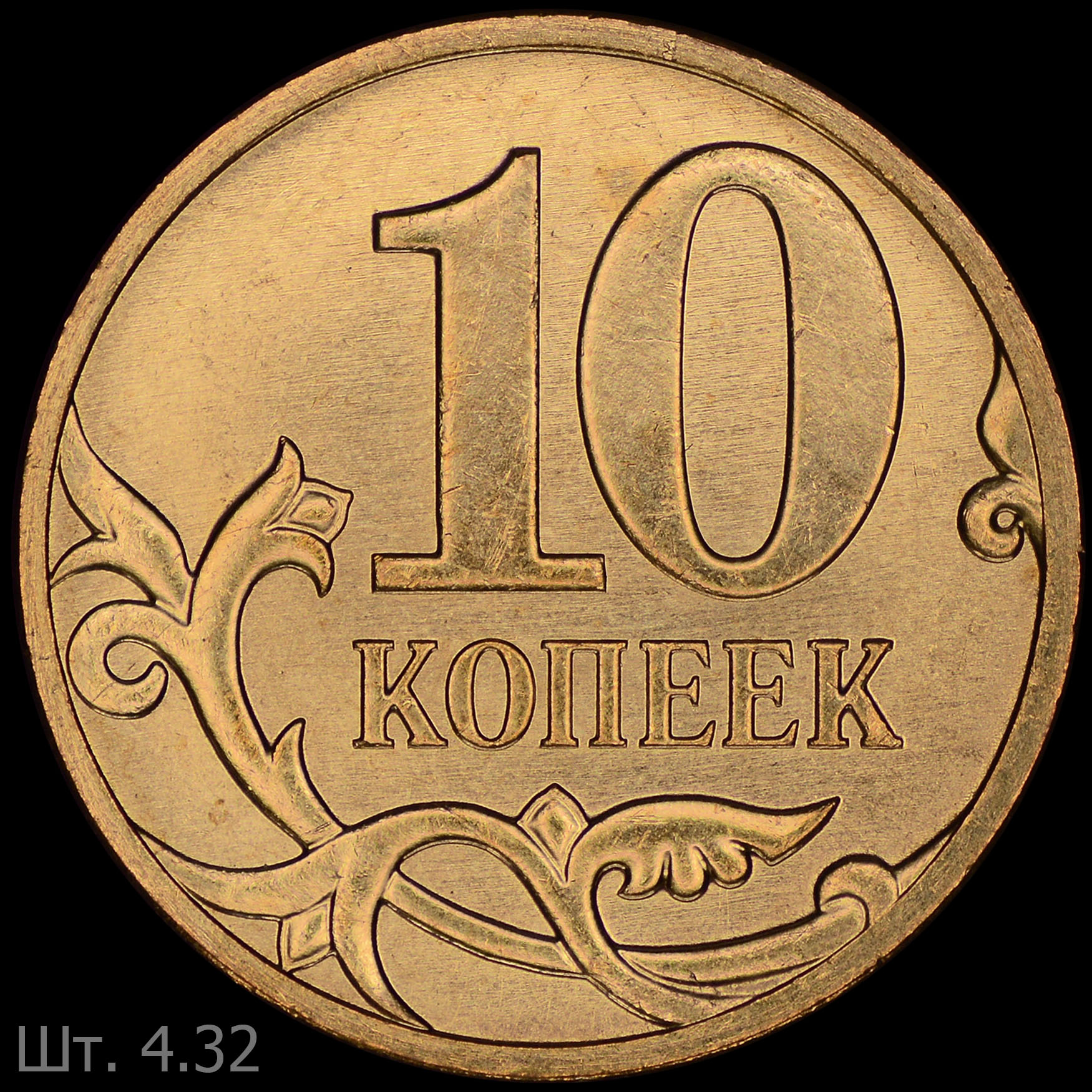

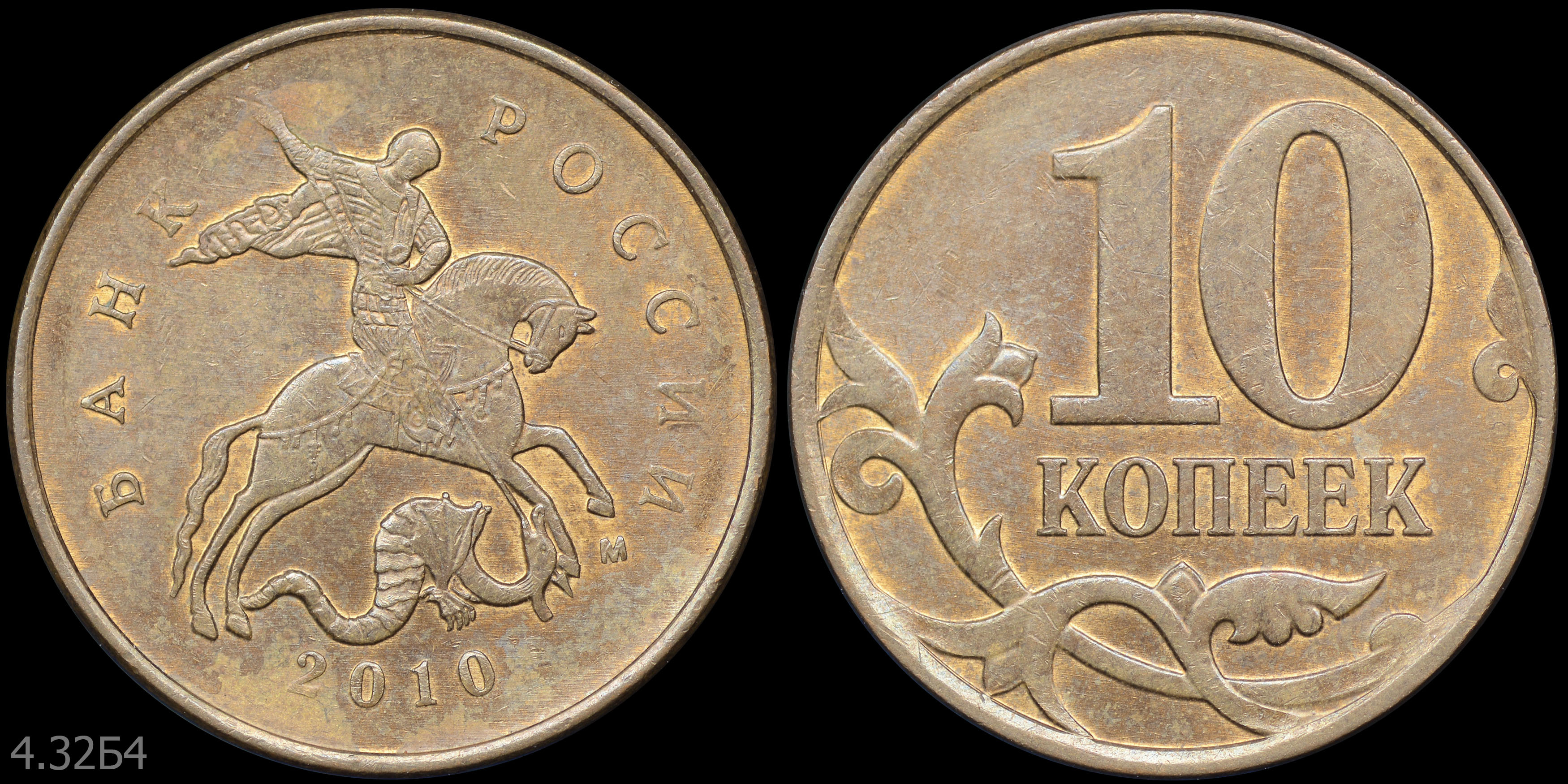

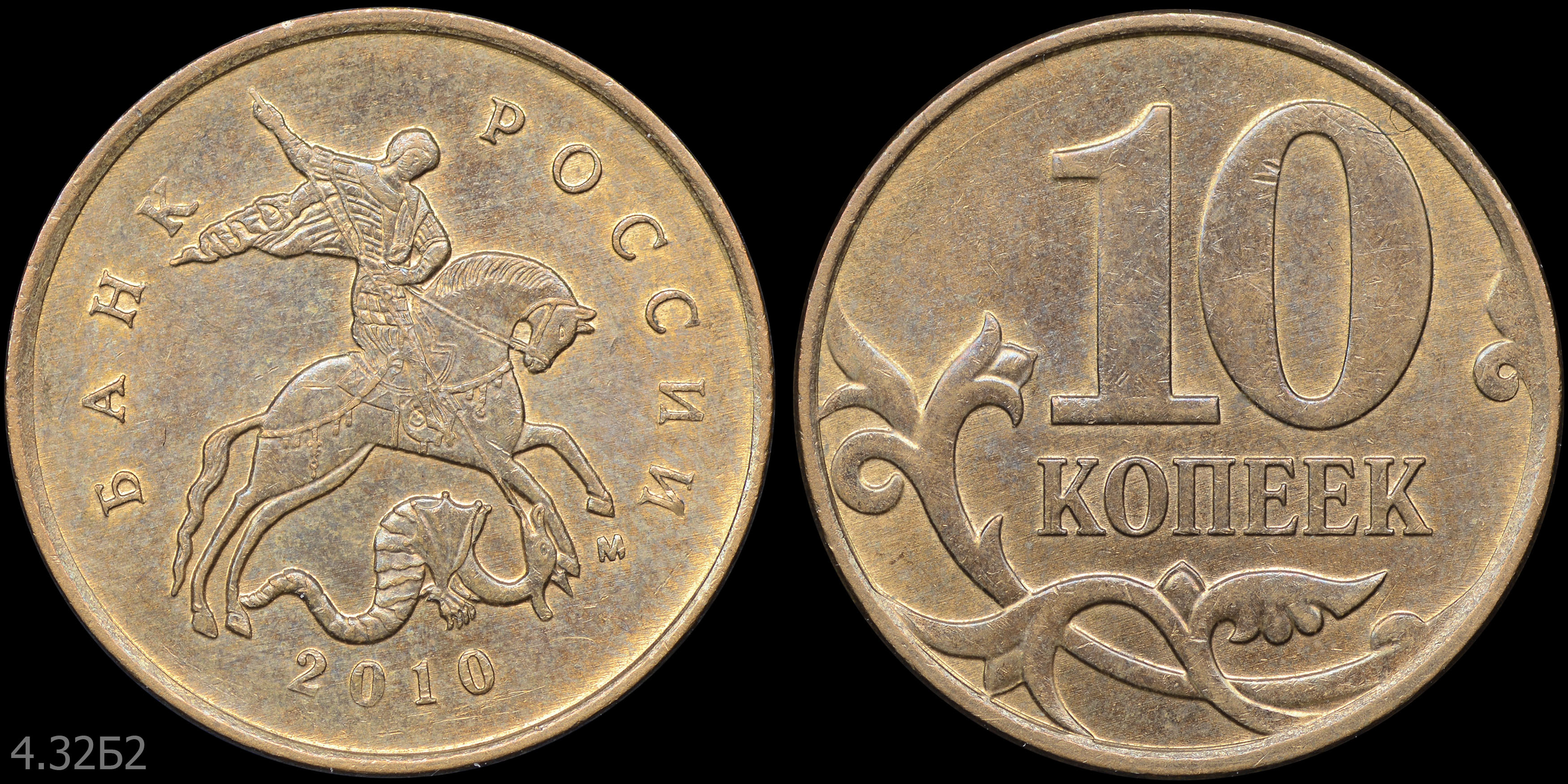

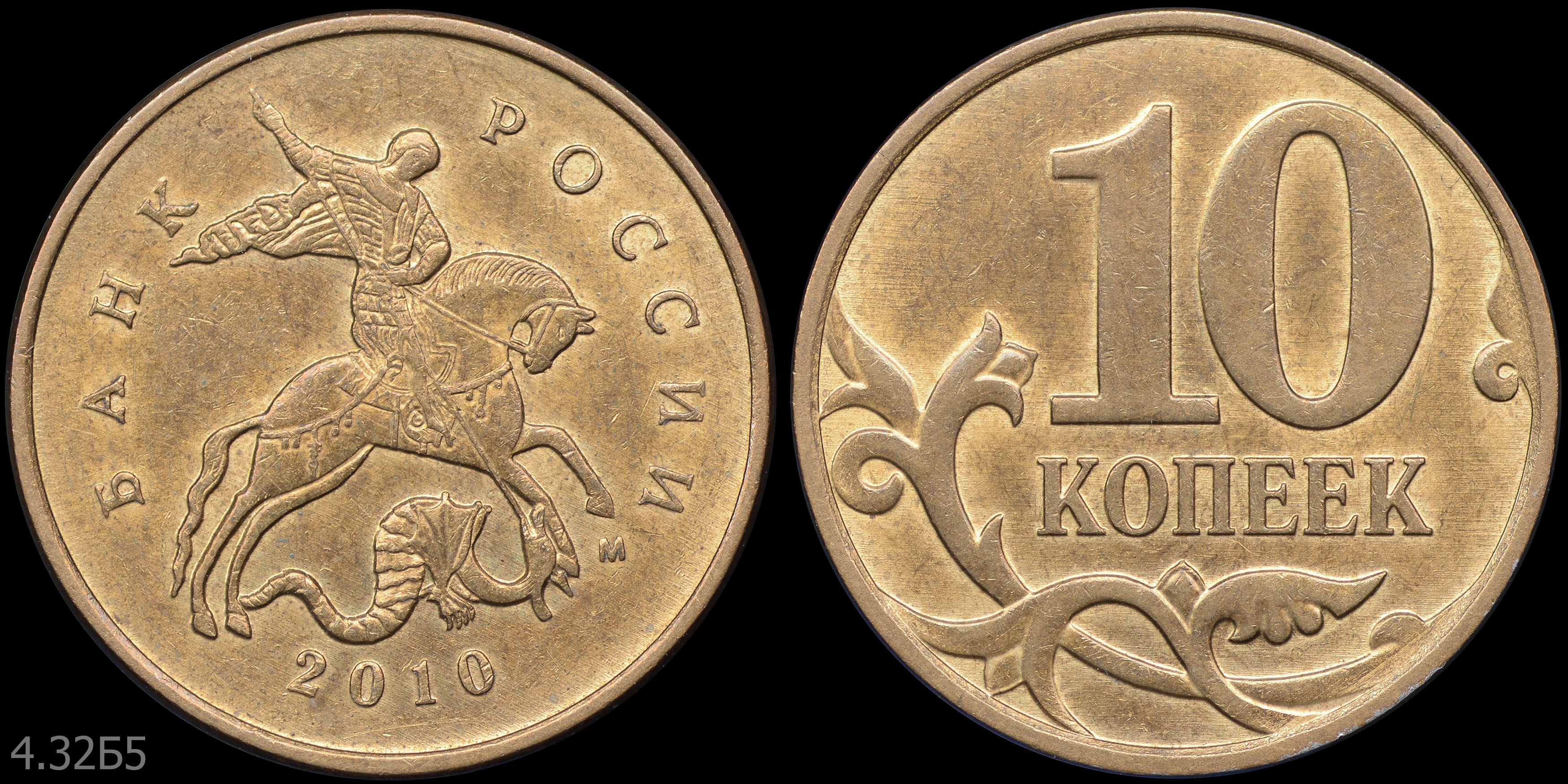

Штемпель 4.32. Кант чуть уже, размер изображения увеличен (~1.5%), элементы приближены к канту в сравнении со шт. 4.31.

•
•
•
•
•

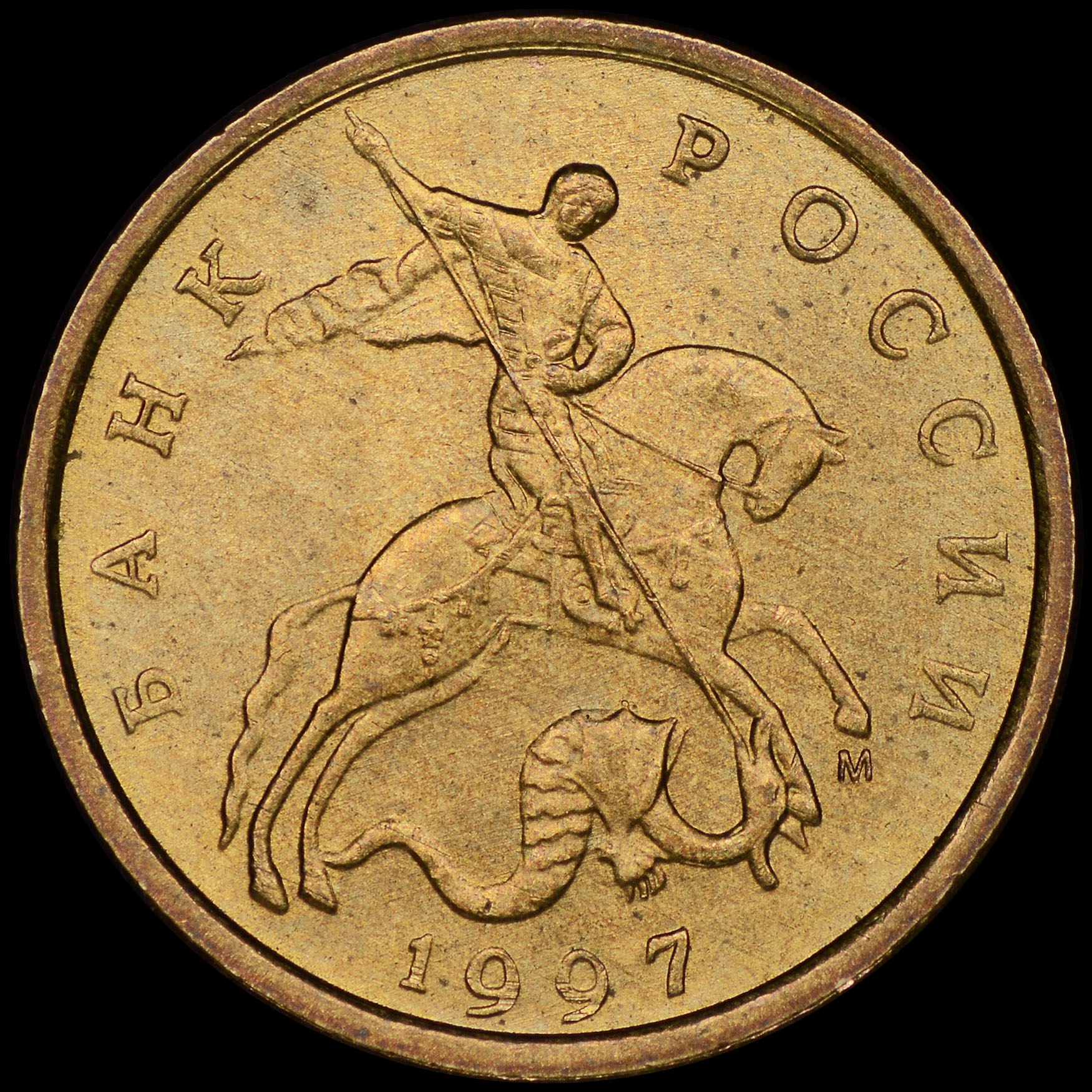

Представлен прикладной каталог гравировок знака на московских монетах 1997. Первый обзор по ним проводил Алексей Шишкин. Неизвестно, существует ли этот обзор в общем доступе.

Сложность их разделения заключается в том, что гравировались как рабочие штемпели, так и промежуточные. Поэтому использование в качестве подсказки шлифовки поможет не всегда. И в результате износа монет в обороте достаточно сложно определить, к какому варианту относится гравировка. В некоторых случаях гравировки настолько похожи, что нельзя с абсолютной уверенностью утверждать, разные они или их отличия связаны с разной степенью шлифовки конкретного  штемпеля.

В результате разрушения на промежуточном маточнике левой ножки буквы "М", штемпели, переведённые с этого инструмента, гравировались на разных этапах копирования с целью восстановления утраченного элемента. Группировка нумерации вариантов отражает общий стиль формы гравировок.

Существует два размера аверсов 1997 с разницей в пределах 0,5% (разделять их на подварианты не имеет смысла). Все гравированные аверсы  известны только увеличенного размера.

        Тип 1. Ширина ножки в нижней части сужена.

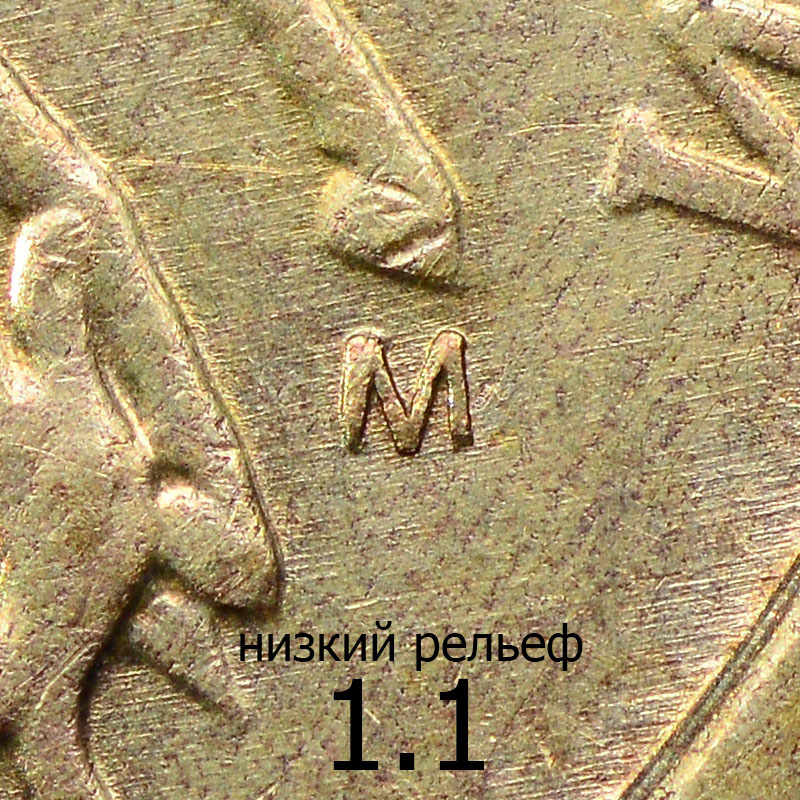

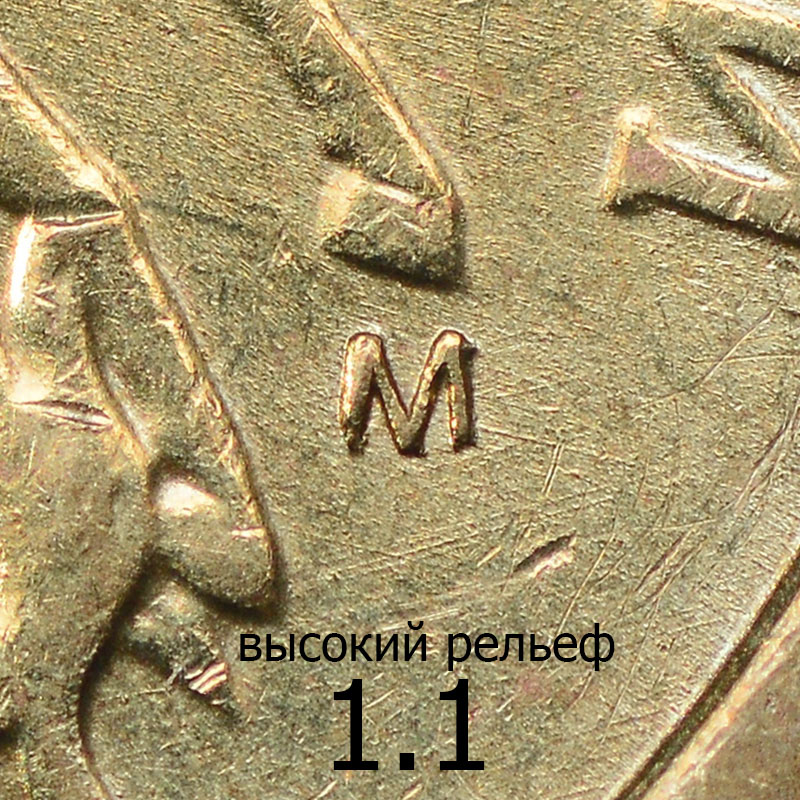

1.1.  В зависимости от высоты рельефа "М" ширина ножки и её стык в нижней части с буквой меняется. На фото показаны варианты с разной рельефностью. Существует множество шт. пар, но с экстремально высоким рельефом известна только 1 штемпельная пара.

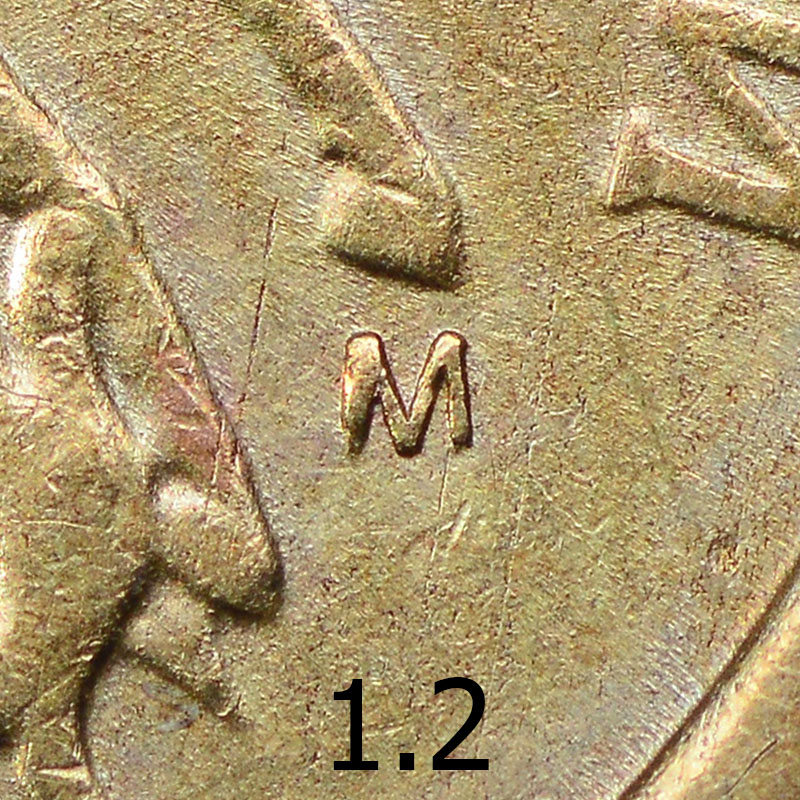

1.2.  Ножка широкая, придвинута к остальной части буквы. Её нижний стык с буквой занижен. Известна 1 штемпельная пара.
1.3.  Ножка завалена к остальной части буквы, за счёт чего внешний контур ножки вогнут. Её нижний стык с буквой занижен. Известна 1 штемпельная пара.

        Тип 2. Ширина ножки одинакова по всей длине.

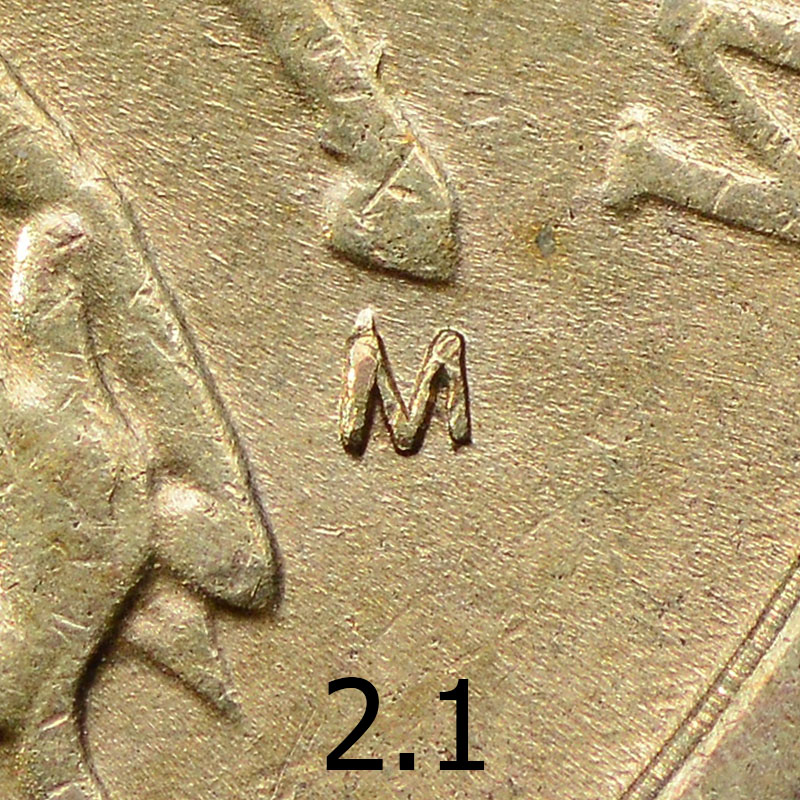

2.1. Ножка прямая, длинная, в верхней левой части смазка изображения. Известна 1 штемпельная пара.

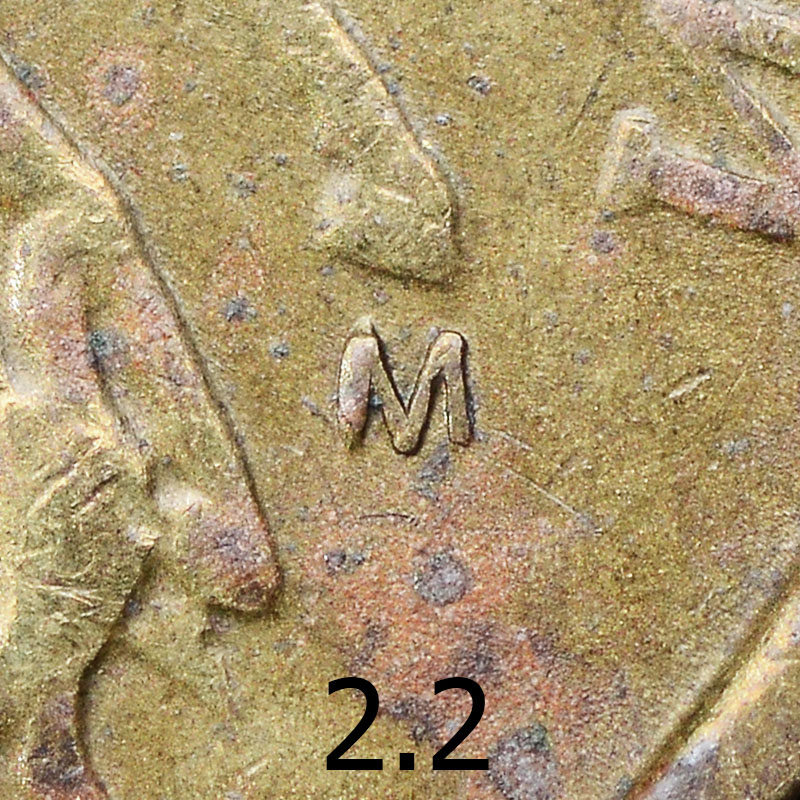

2.2. Ножка широкая, слегка выгнута. в верхней левой части смазка изображения. Известна 1 штемпельная пара, как с соударением, так и без него.

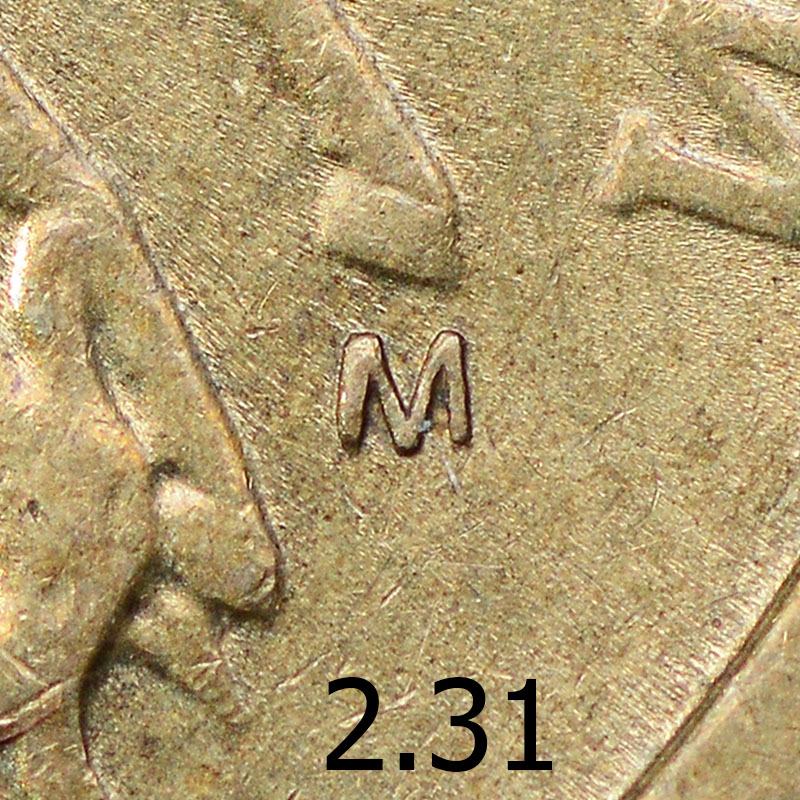

2.31. Ножка слегка выгнута. Известна 1 штемпельная пара.

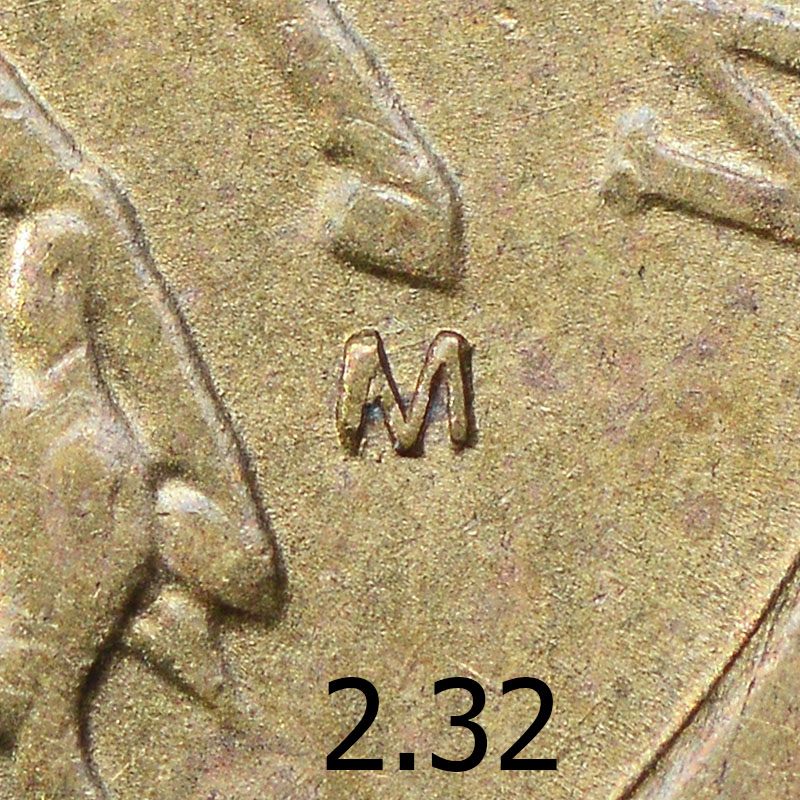

2.32. Ножка слегка выгнута, нижний кончик укорочен. Известна 1 штемпельная пара с выкрошкой между ножкой и остальной частью буквы.

        Тип 3. Внешний контур ножки сильно выгнут.

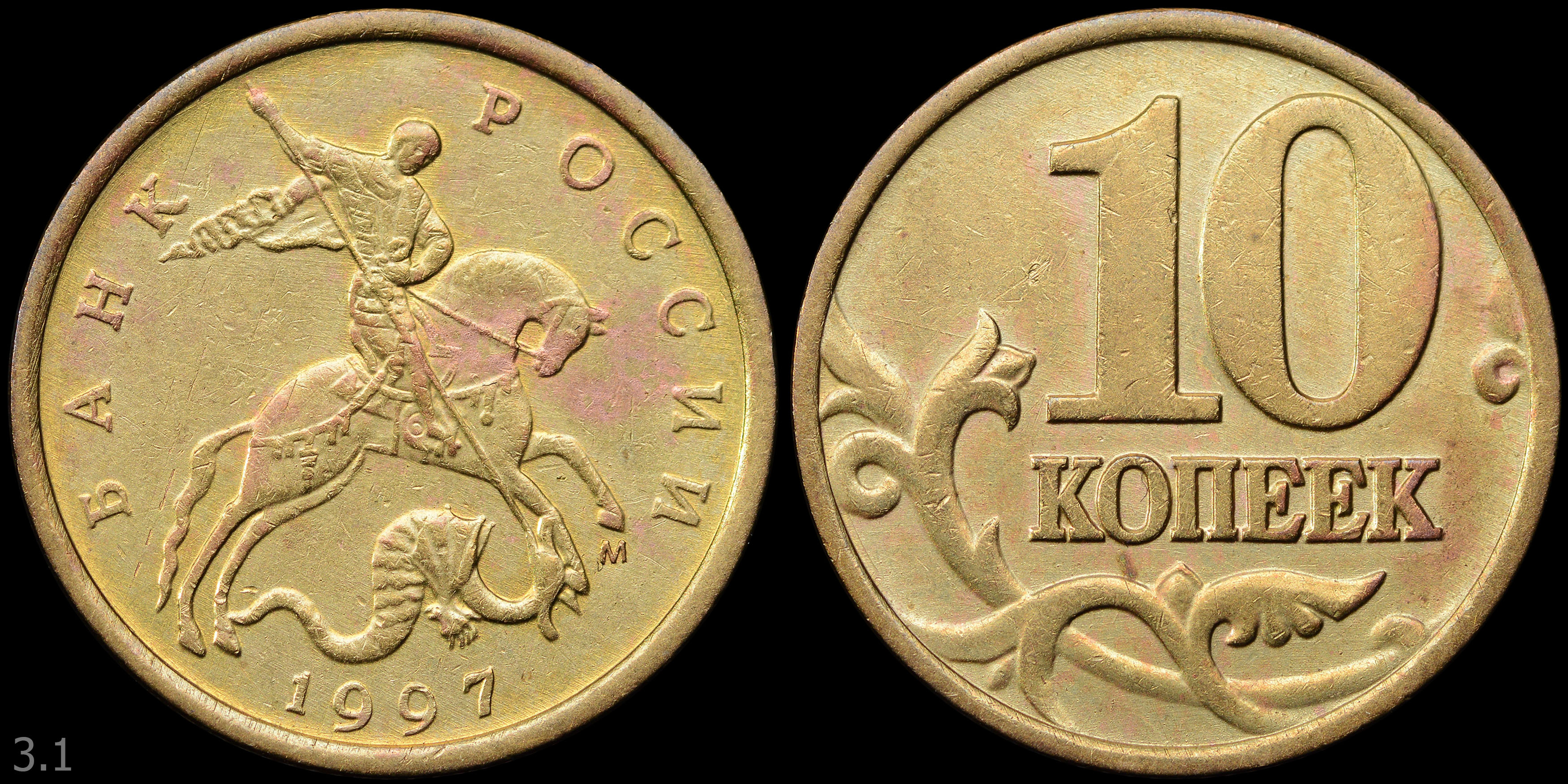

3.1.  Ножка массивная, длинная. Известна 1 штемпельная пара.

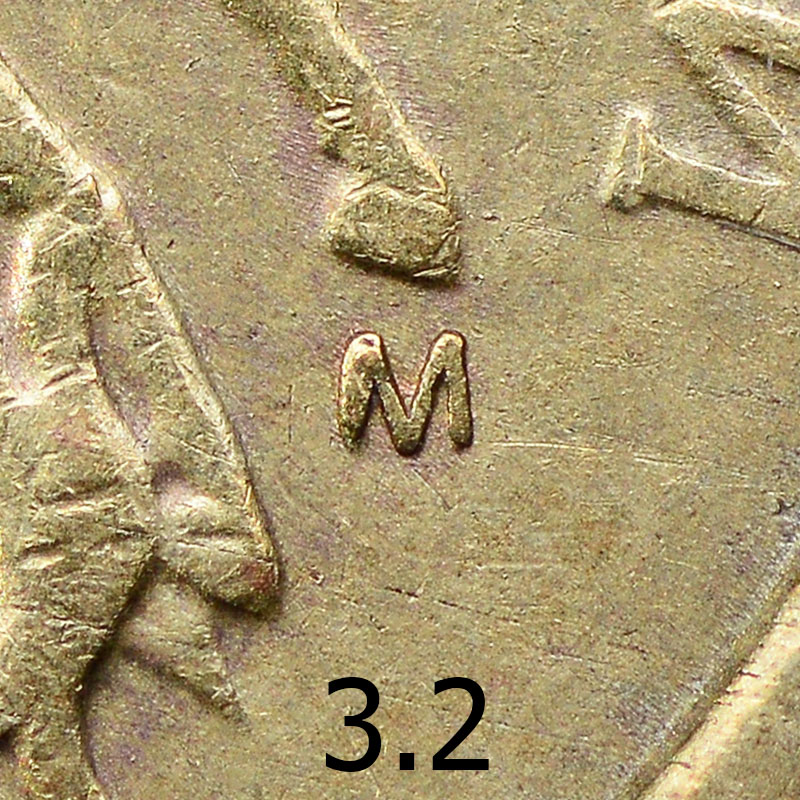

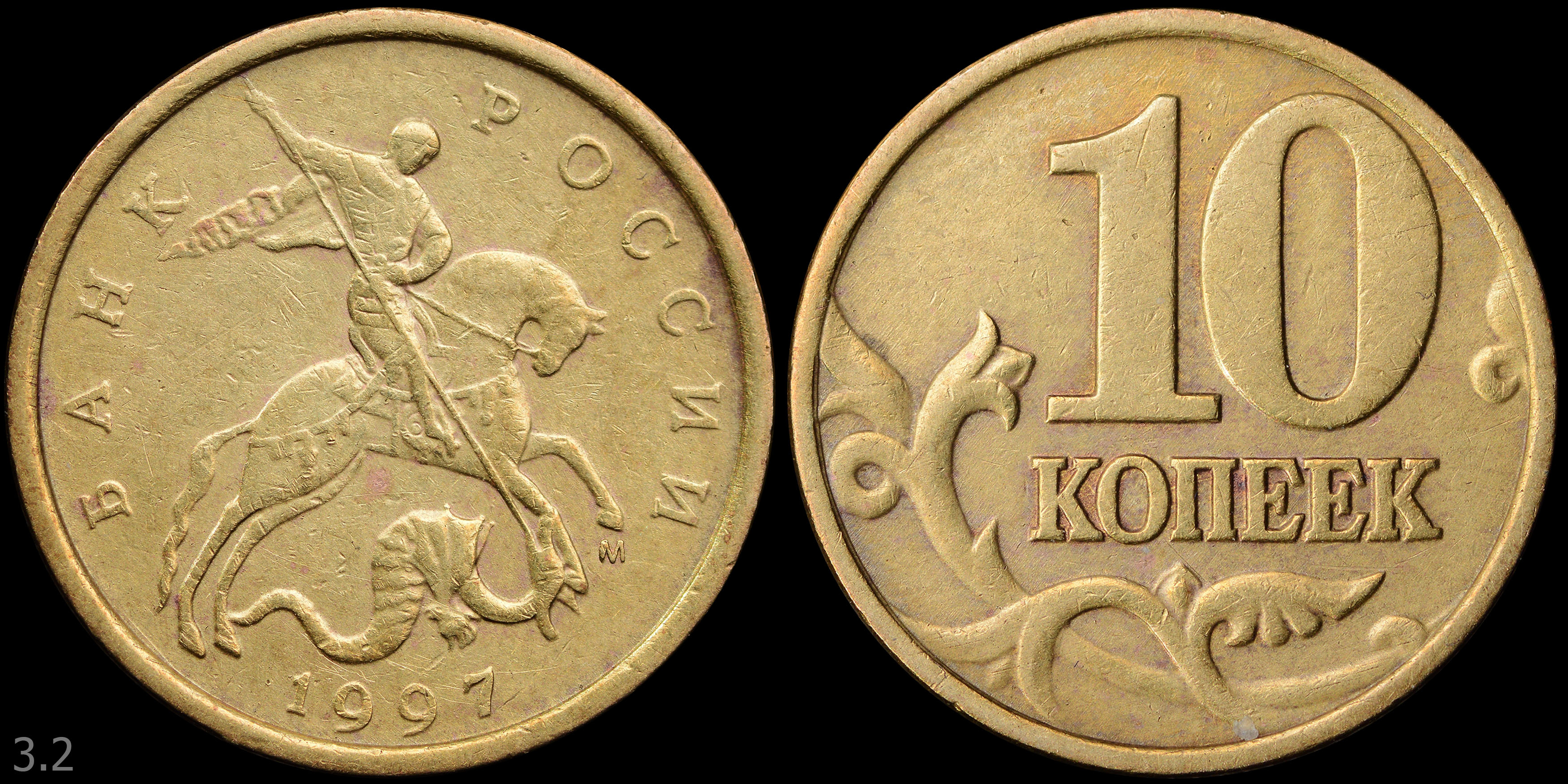

3.2.  Ножка широкая, короткая. Известна 1 штемпельная пара.

        Тип 4. Ножка отставлена от буквы.

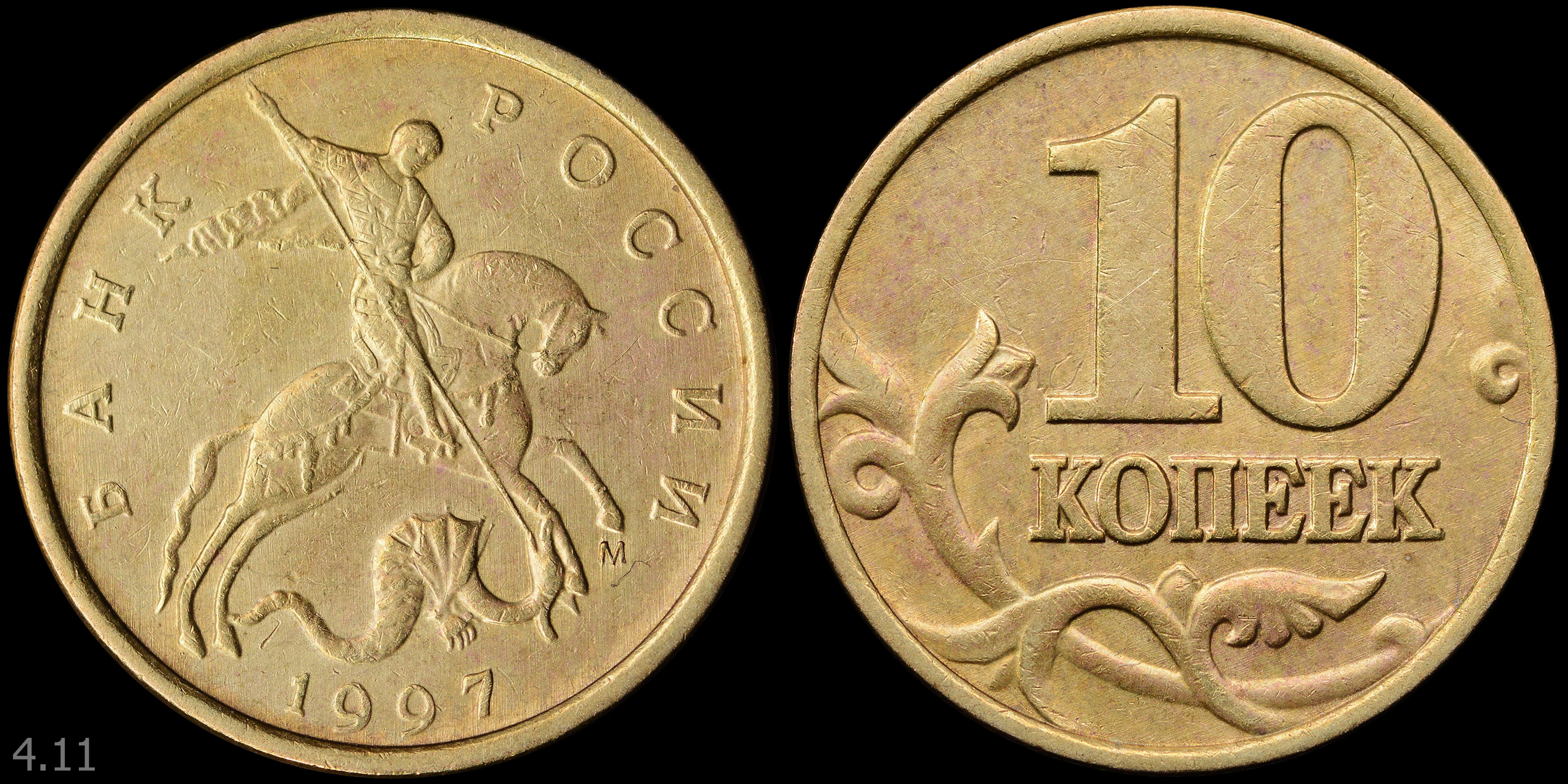

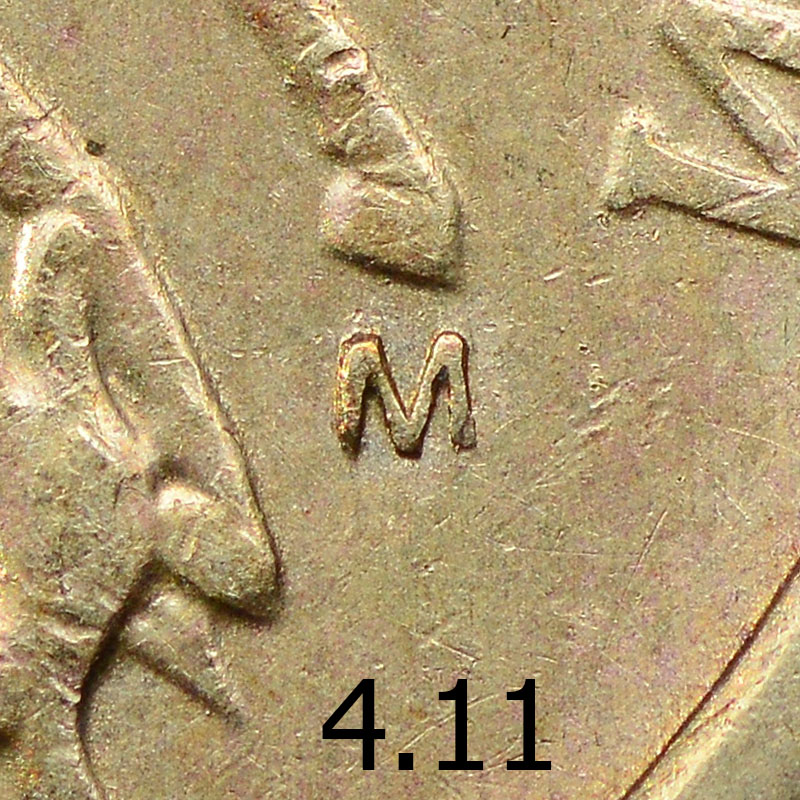

4.11.  Ножка отставлена, левый угол в верхней части скруглён. Известна 1 штемпельная пара.

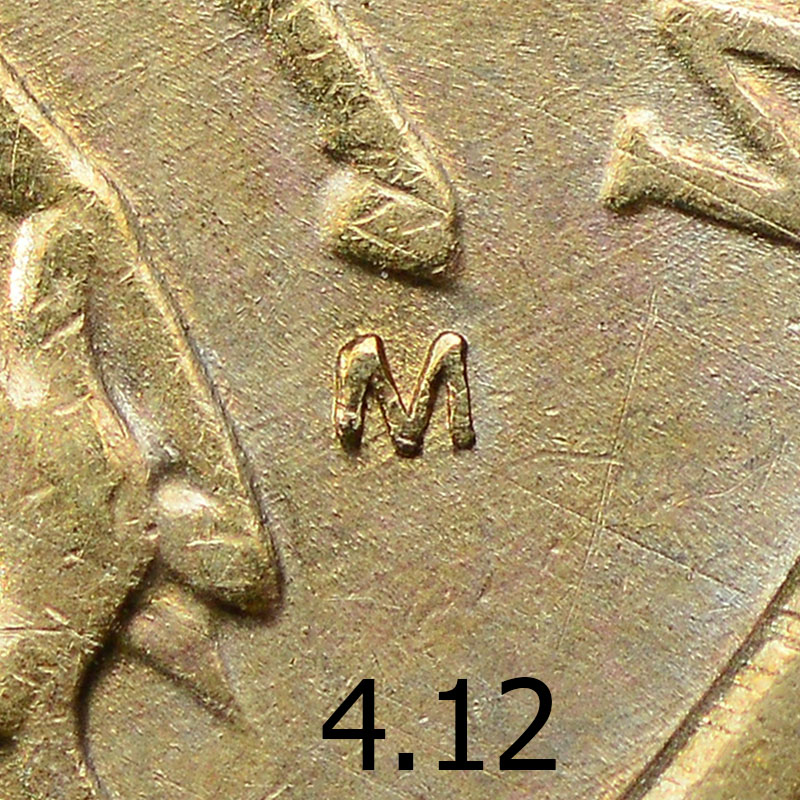

4.12.  Ножка отставлена, левый угол в верхней части скошен. Известна 1 штемпельная пара. Не исключено, что отличия между 4.11 и 4.12 связаны с износом штемпелей и это одна гравировка на разных рабочих штемпелях. Требуется еще хотя бы  один экземпляр 4.12 для уточнения результата.

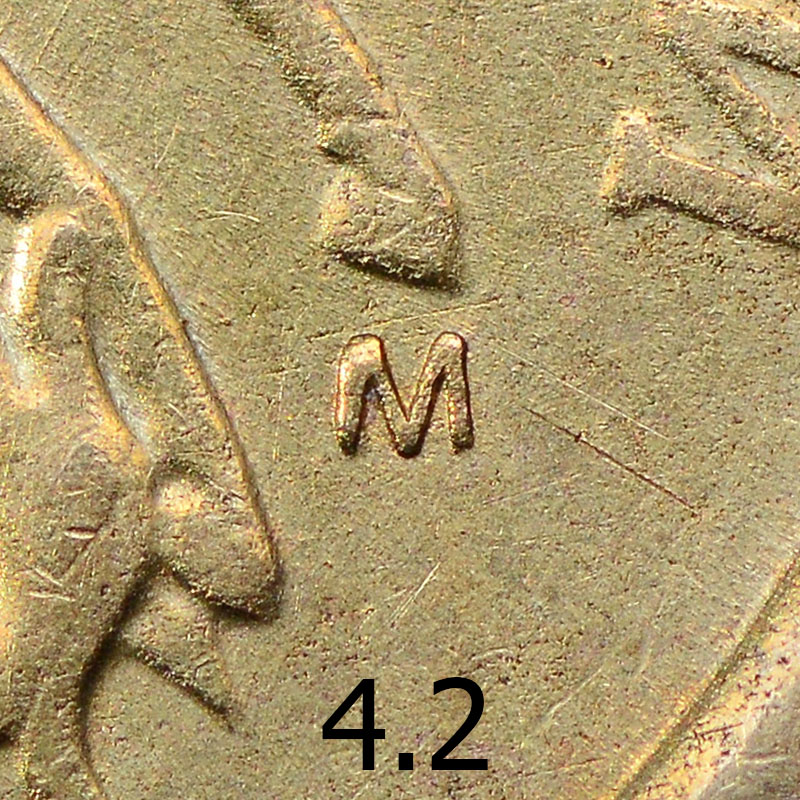

4.2.  Ножка сильно отставлена. Известна 1 штемпельная пара.

        Тип 5. Ножка в нижней части раздвоена.

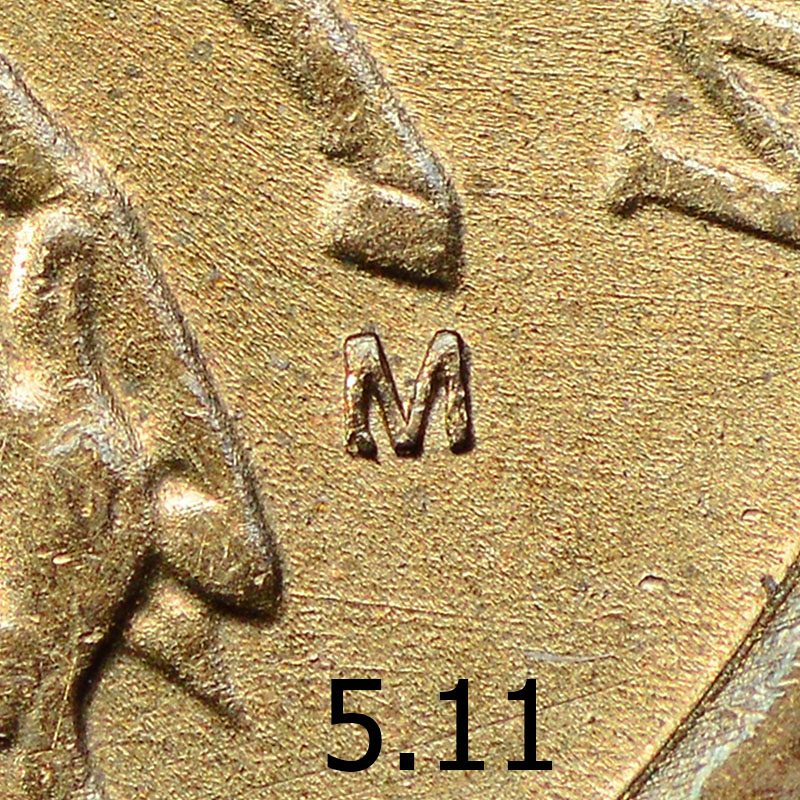

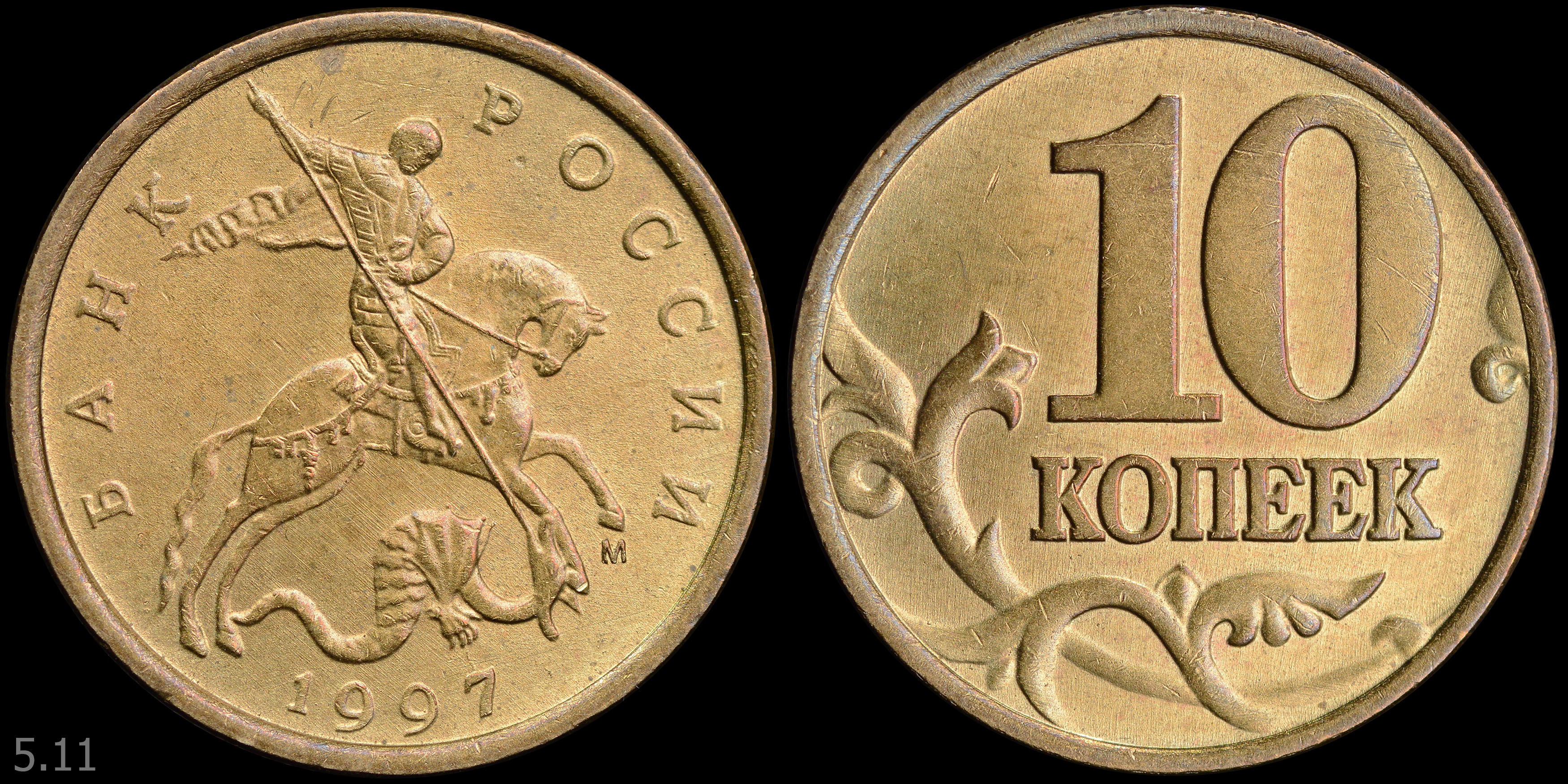

5.11.  Малое двоение, ножка выгнута. Известна 1 штемпельная пара.

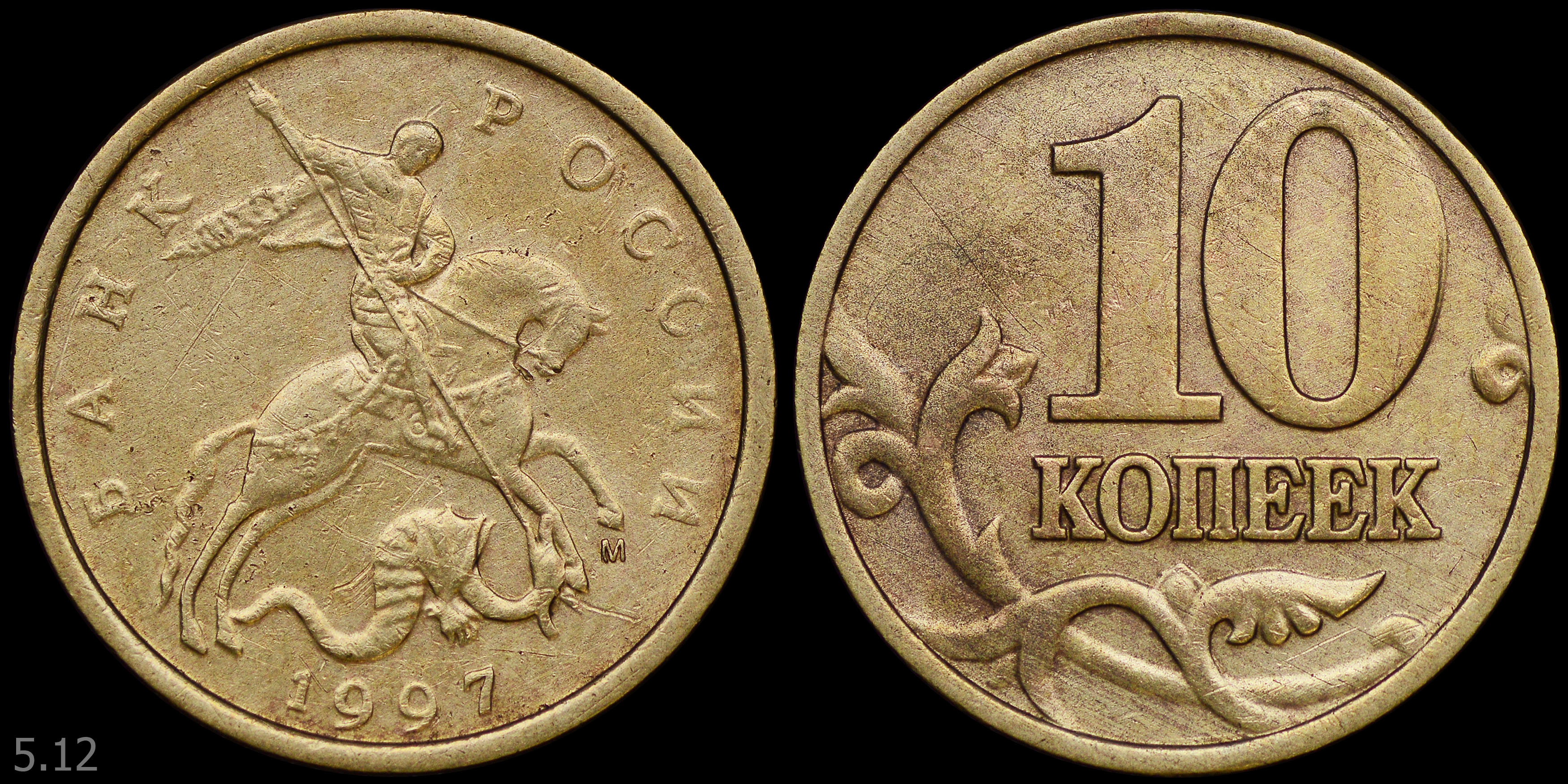

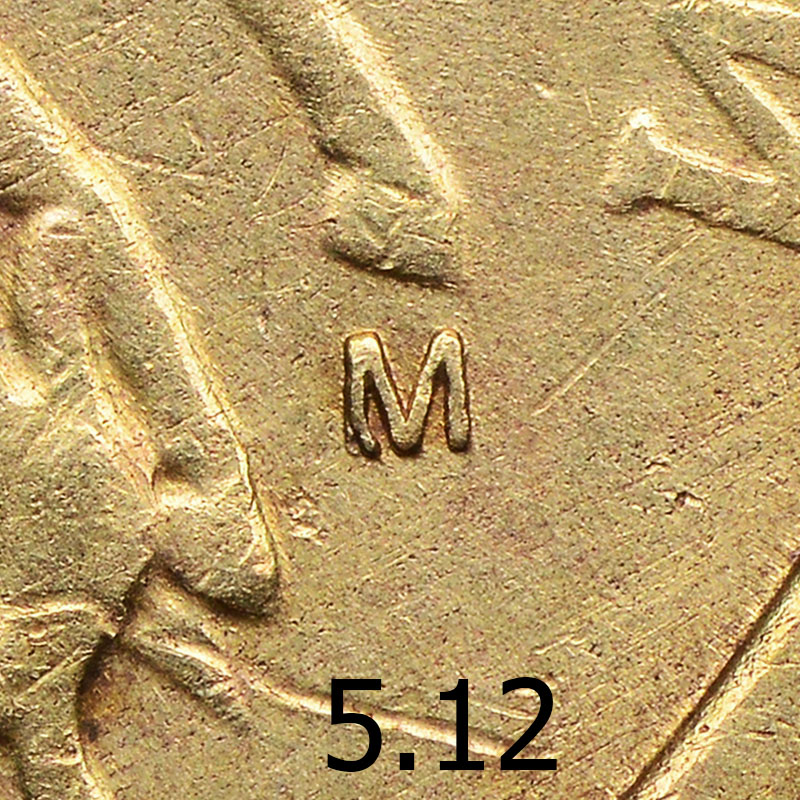

5.12.  Малое двоение, ножка сильнее выгнута. Известна 1 штемпельная пара.
5.21.  Среднее двоение, ножка прямая. Известны 2 штемпельных пары.

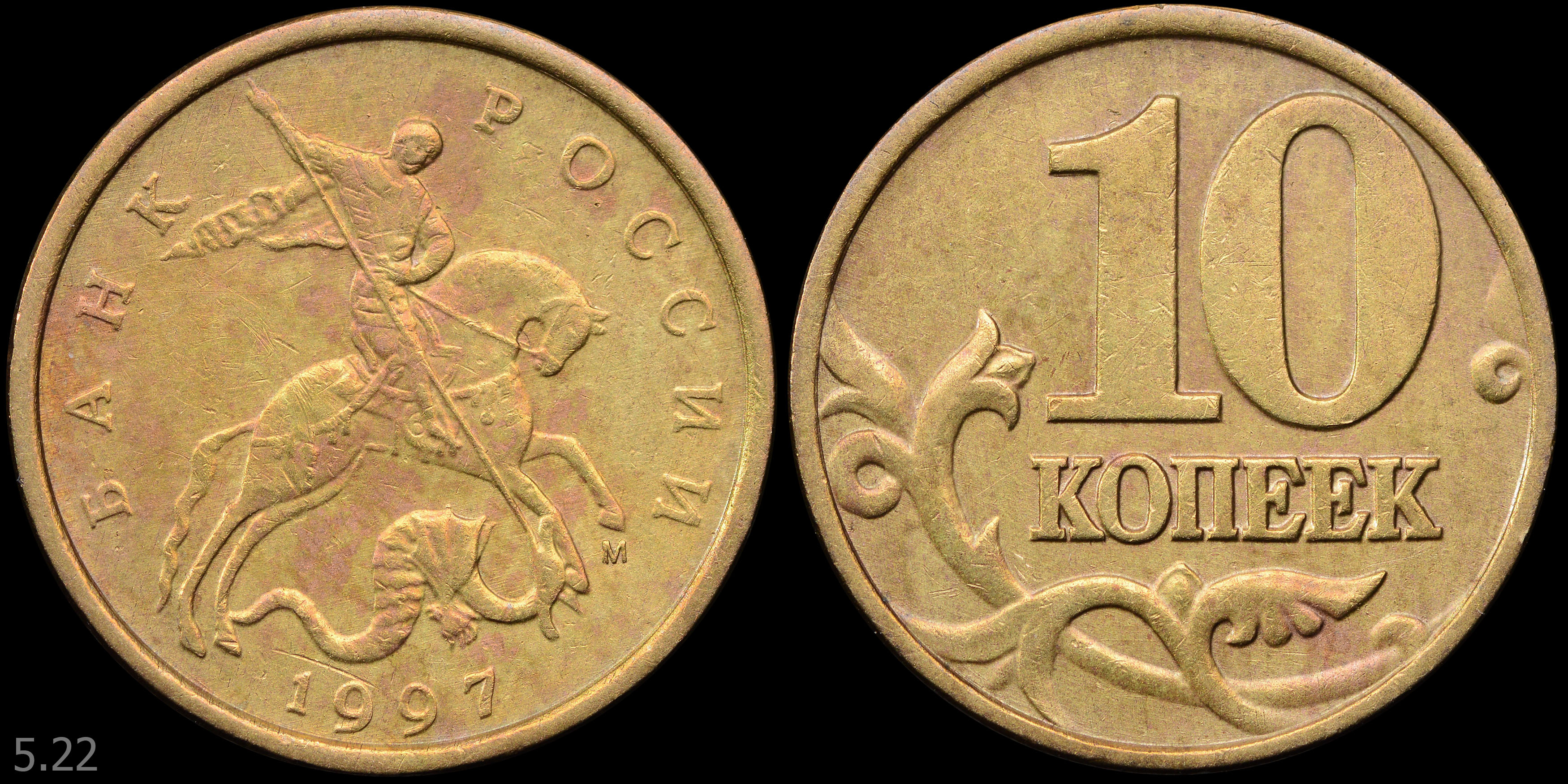

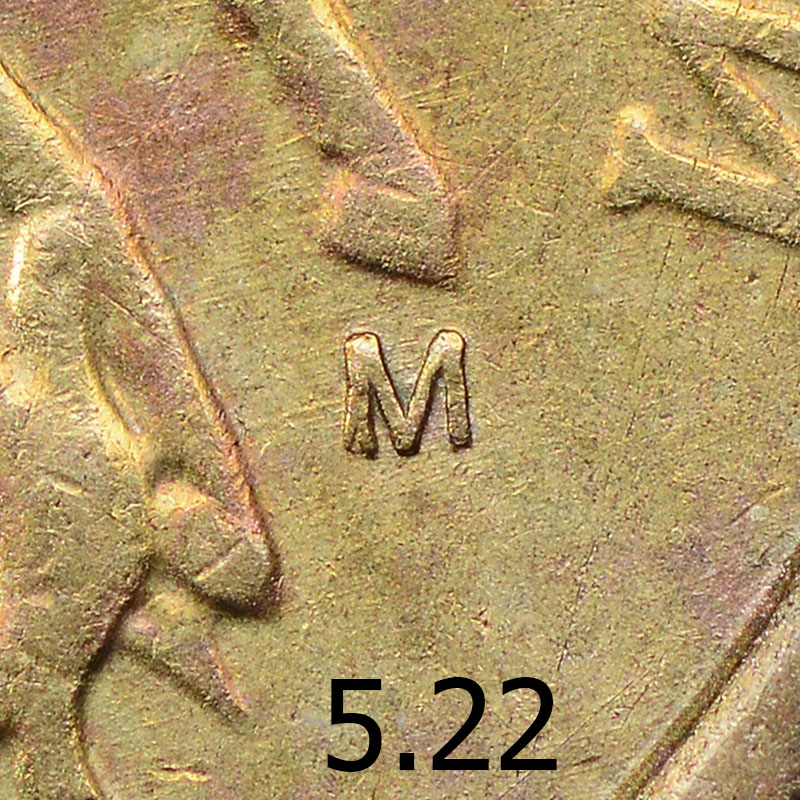

5.22.  Среднее двоение, расширено сильнее в сравнении с  гр. 5.21, ножка прямая. Известно 2 шт. пары - обычным и, возможно, подшлифованным.

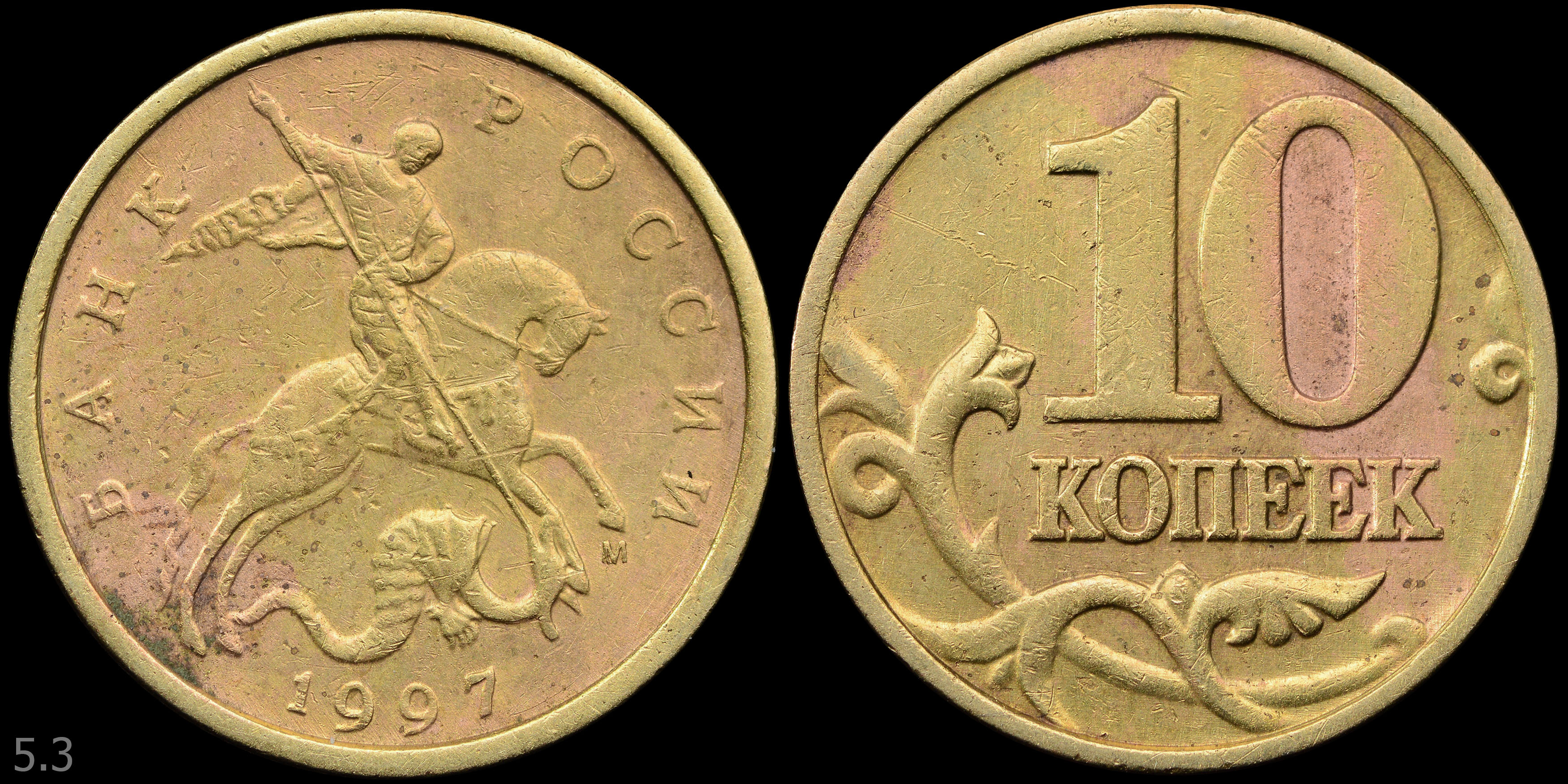

5.3.  Сильное двоение, ножка прямая. Известно 2 шт. пары. Аверс второй пары возможно, результат перешлифовки рабочего штемпеля аверса первой пары.

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

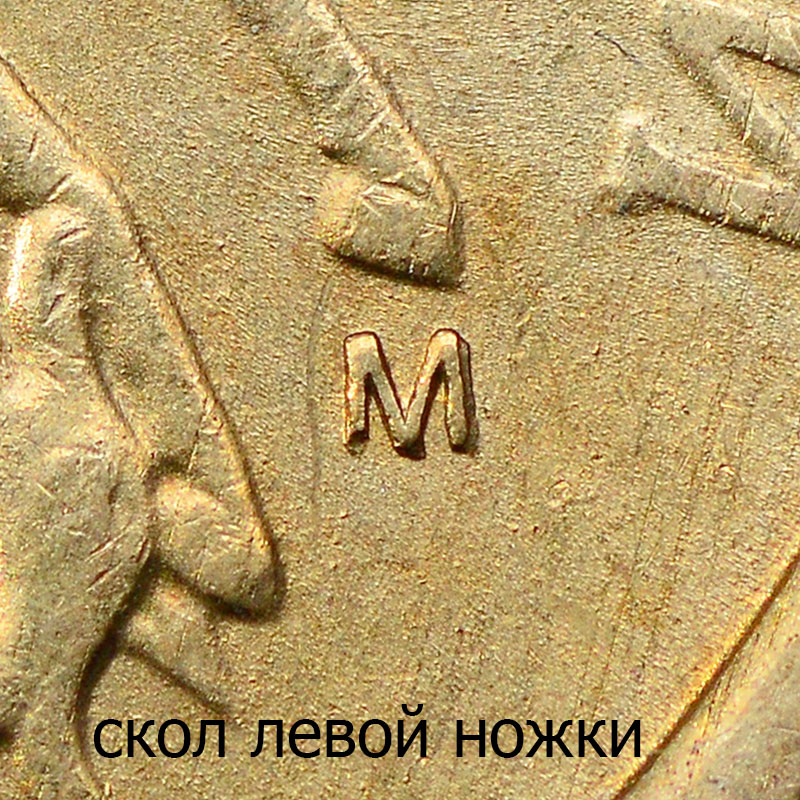

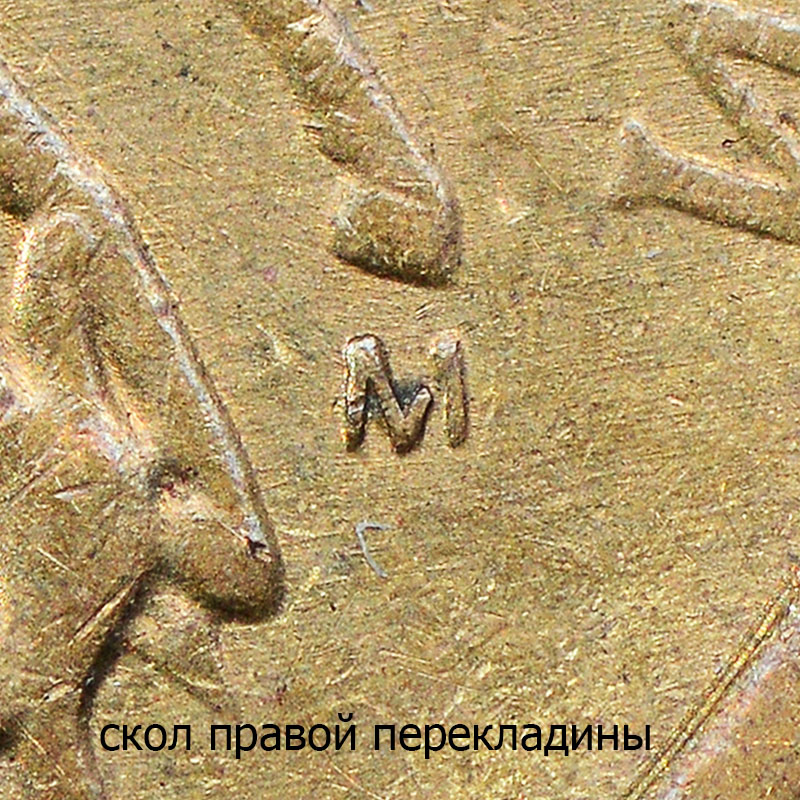

Ниже приведены примеры наиболее распространённого брака - скол нижней части левой ножки и скол правой перекладины, образующей носик буквы "М". Реже попадается незначительный скол на правой ножке и на обоих одновременно.

•
•

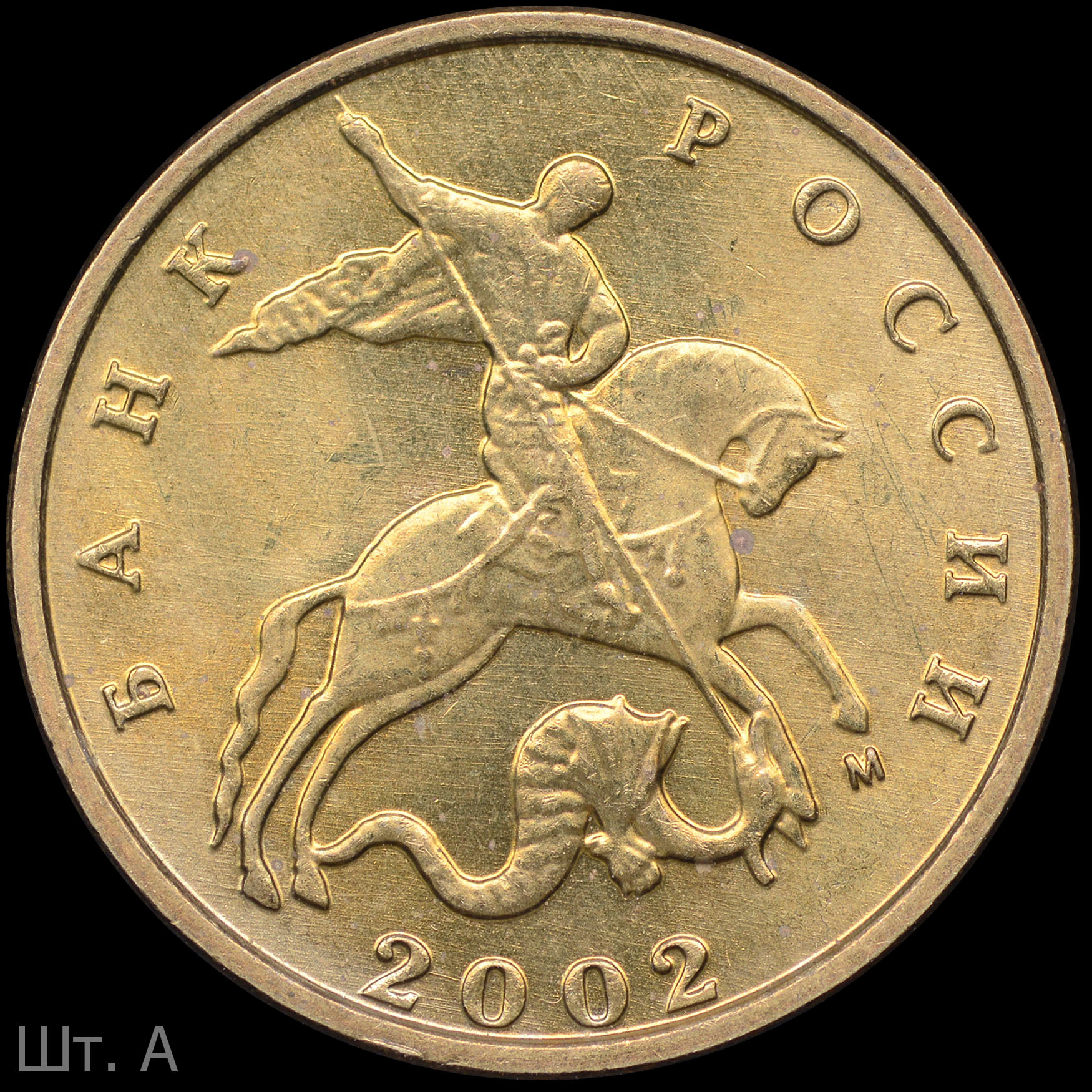

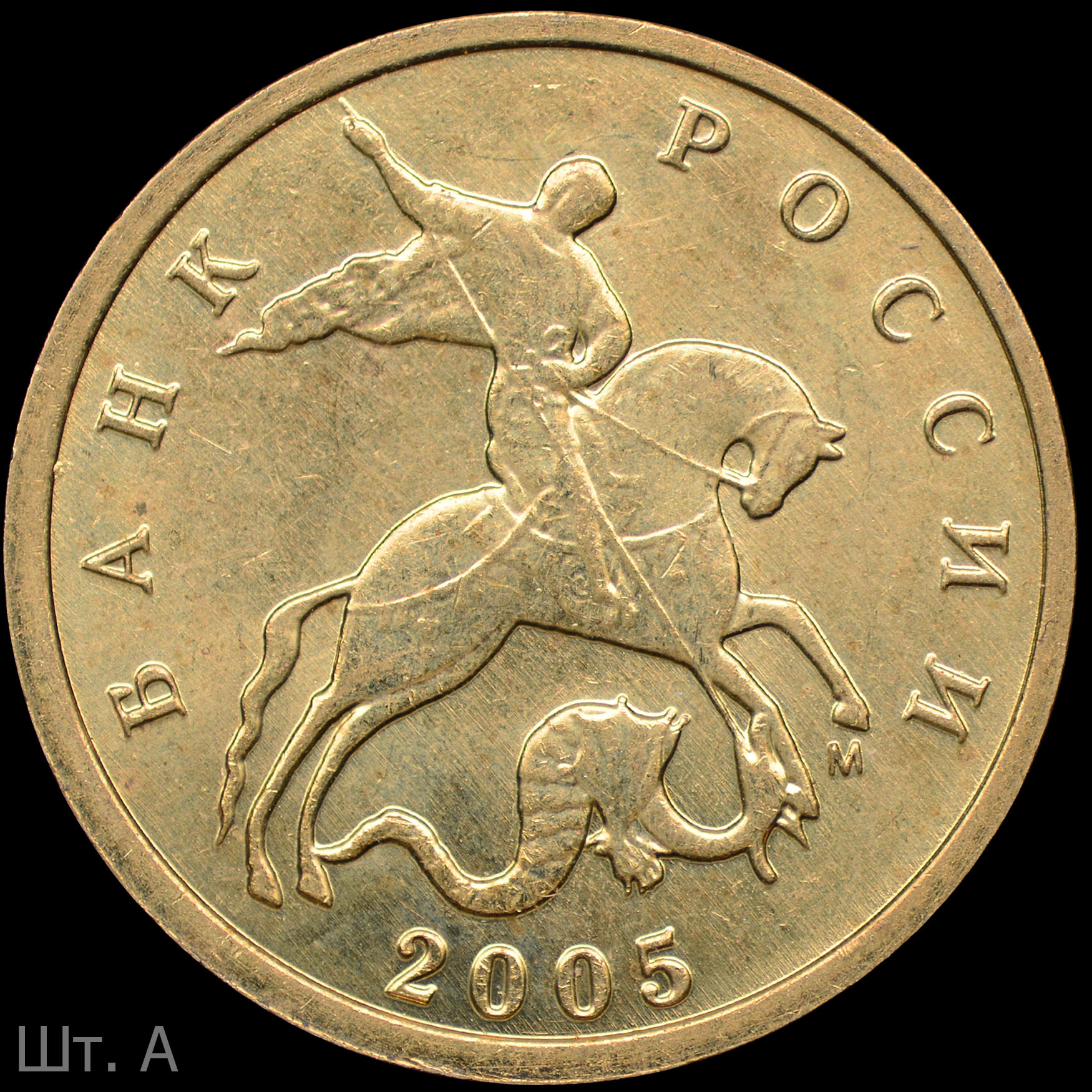

Штемпель А. Знак массивный, детали изображения сглажены. Размер изображения увеличен (~0.9%), элементы приближены к канту в сравнении с последующими вариантами.

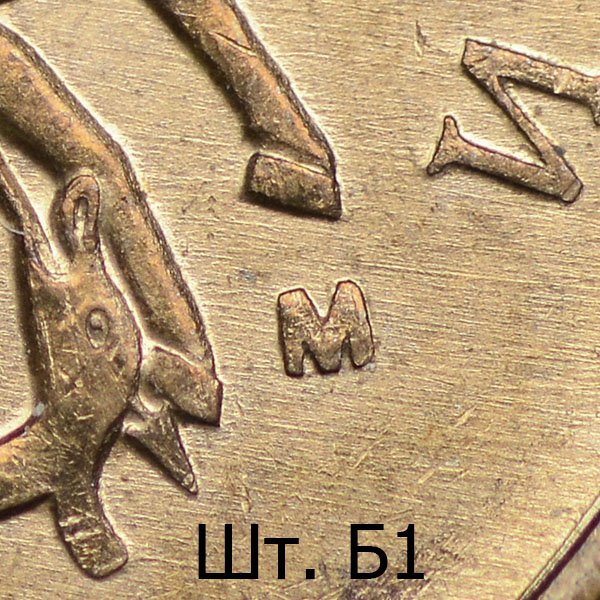

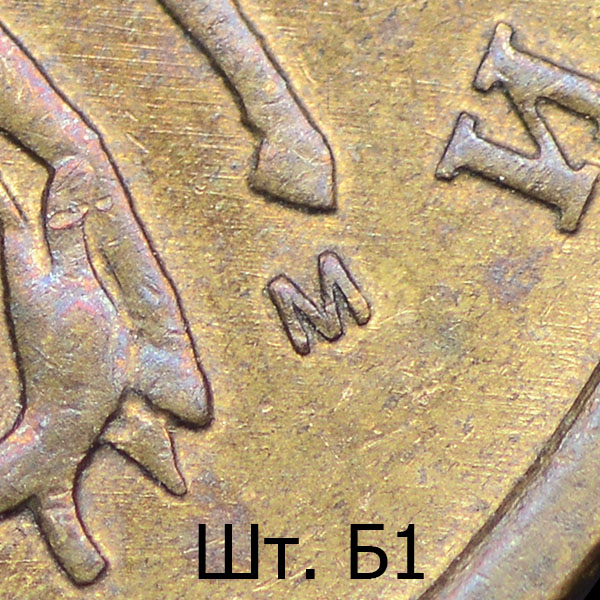

Штемпель Б1. Знак тонкий, повёрнут против часовой стрелки и смещён влево относительно шт. А. Детали изображения чёткие.

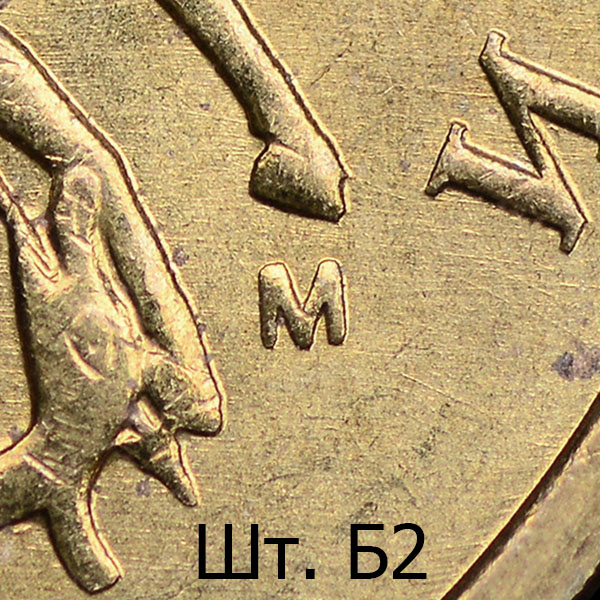

Штемпель Б2. Знак тонкий, повторяет угол наклона шт. Б1, но смещён вправо. Детали изображения чёткие.

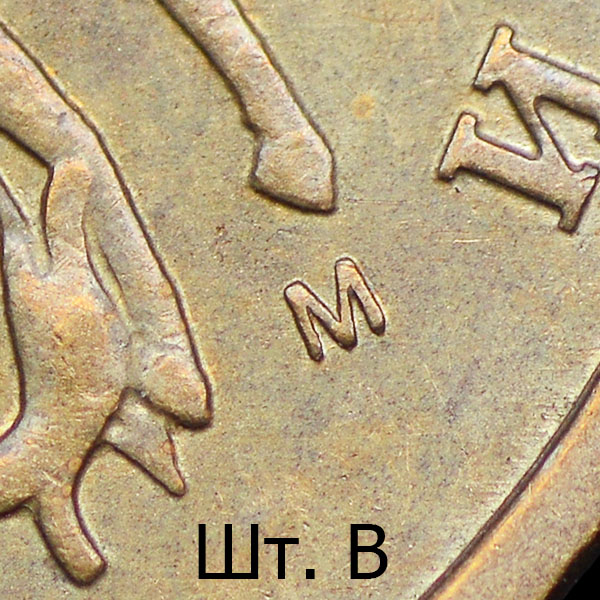

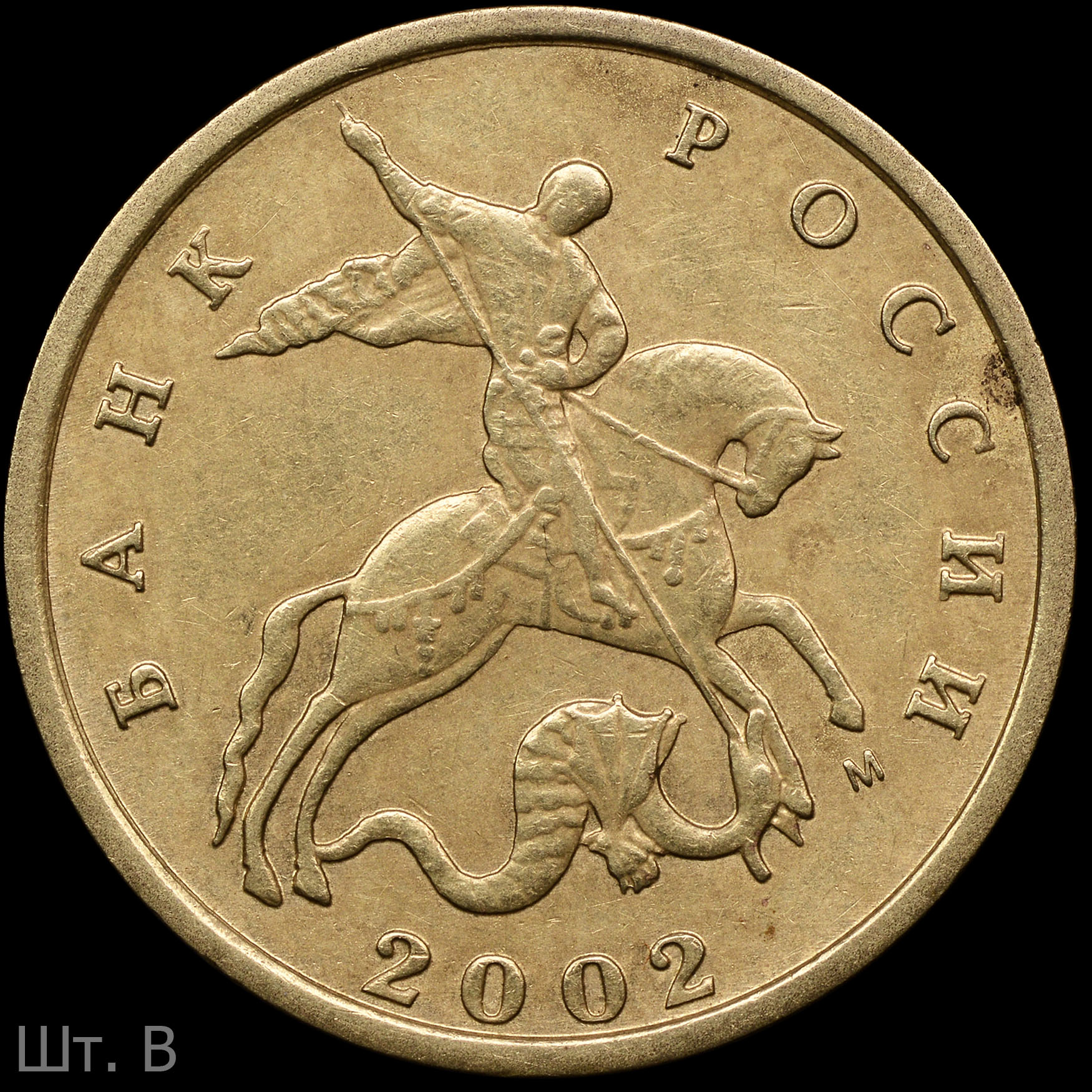

Штемпель В. Знак тонкий, незначительно повёрнут против часовой стрелки и приспущен относительно шт. А. Детали изображения чёткие.

Примечание. Существует два устойчивых размера изображения шт. А с разницей ~0.6%. В описании штемпелей разница в размерах указана относительно максимального. Во избежание путаницы на фото ниже приведены оба размера шт. А.

•
•
•
•
•

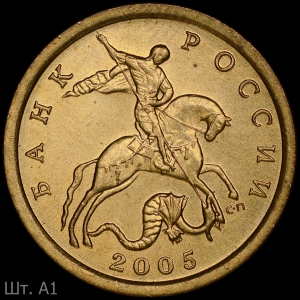

Штемпель А1. Знак приближен к копыту. Размер изображения увеличен, элементы незначительно приближены к канту в сравнении с последующими вариантами.

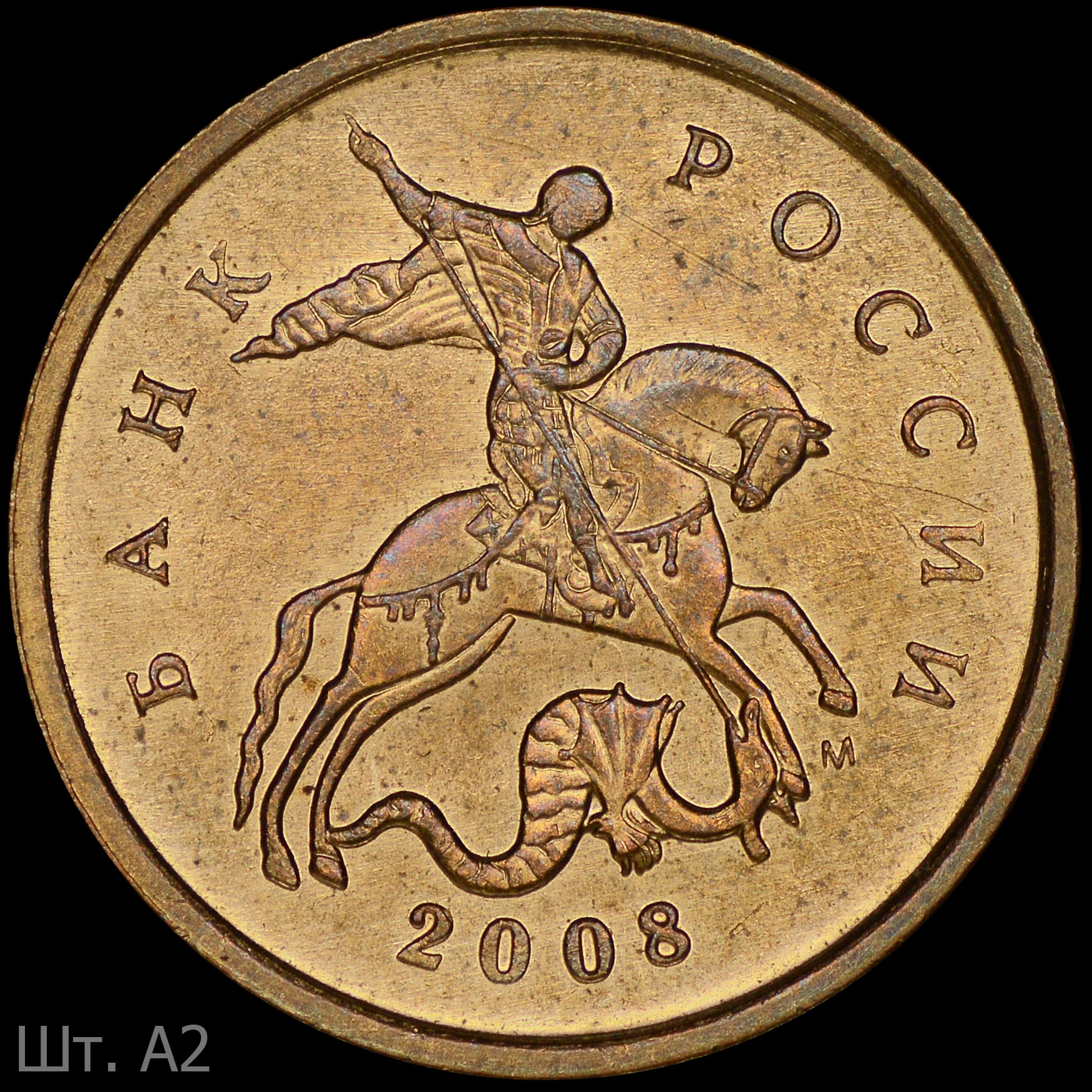

Штемпель А2. Знак приближен к копыту и повёрнут по часовой стрелке относительно шт. А.
Штемпель Б. Знак отдалён от копыта и повёрнут по часовой стрелке относительно шт. А.

•
•
•

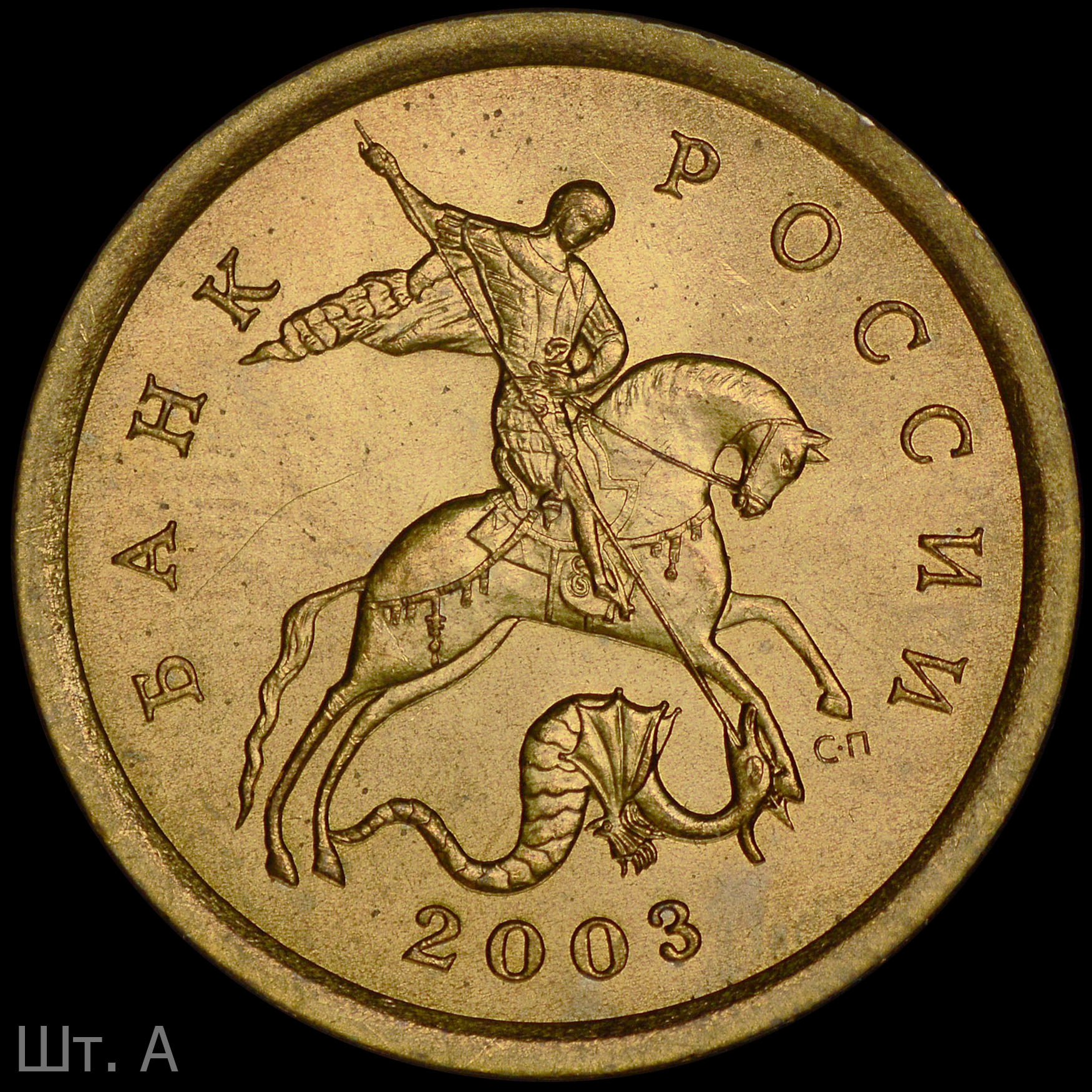

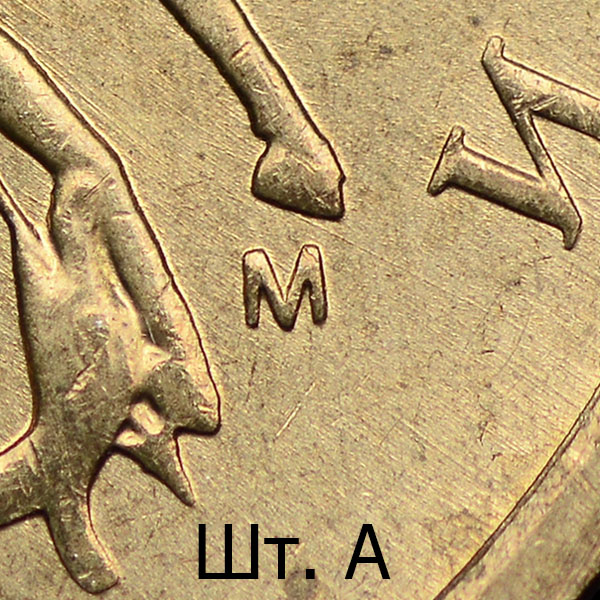

Штемпель А. Знак приближен к копыту. Размер изображения увеличен, элементы приближены к канту в сравнении с последующими вариантами.
Штемпель Б1. Знак приспущен и смещен вправо относительно шт. А.

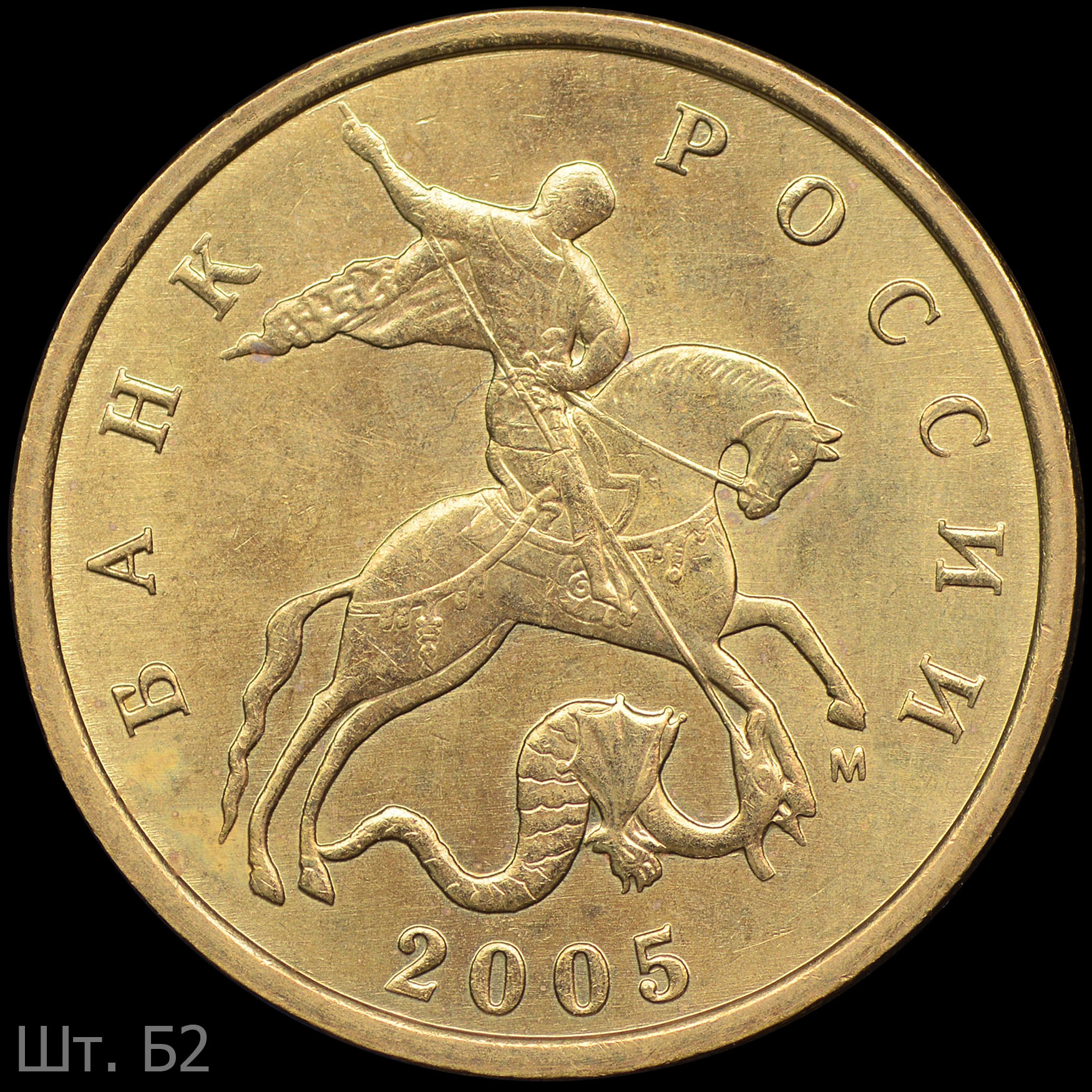

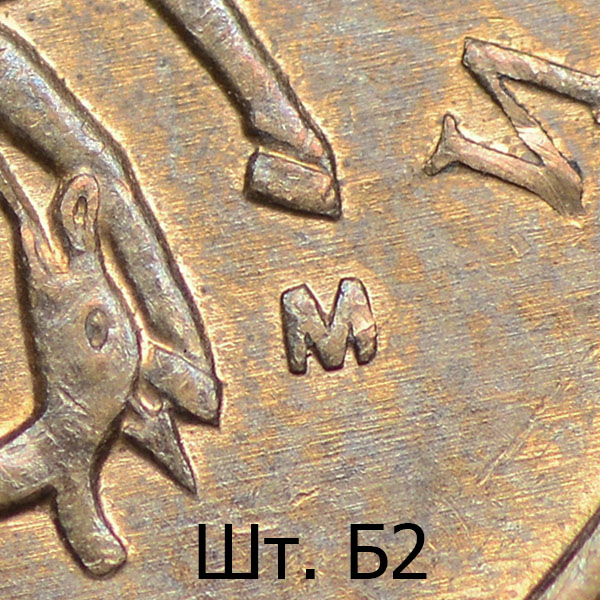

Штемпель Б2. Знак приспущен и сильнее смещен вправо относительно шт. А.

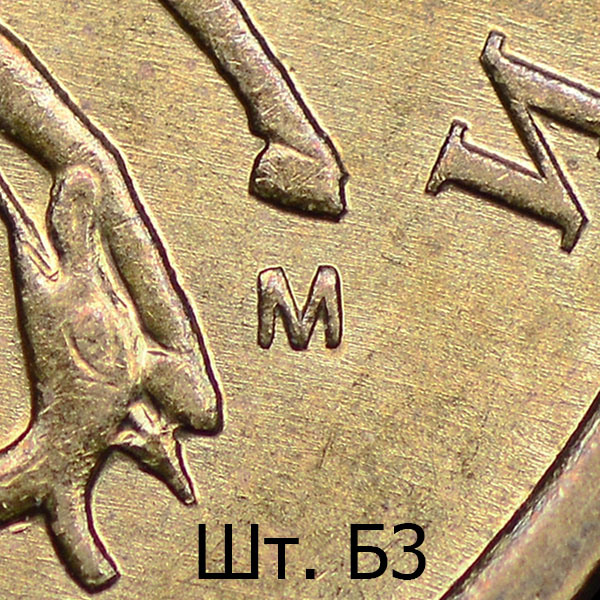

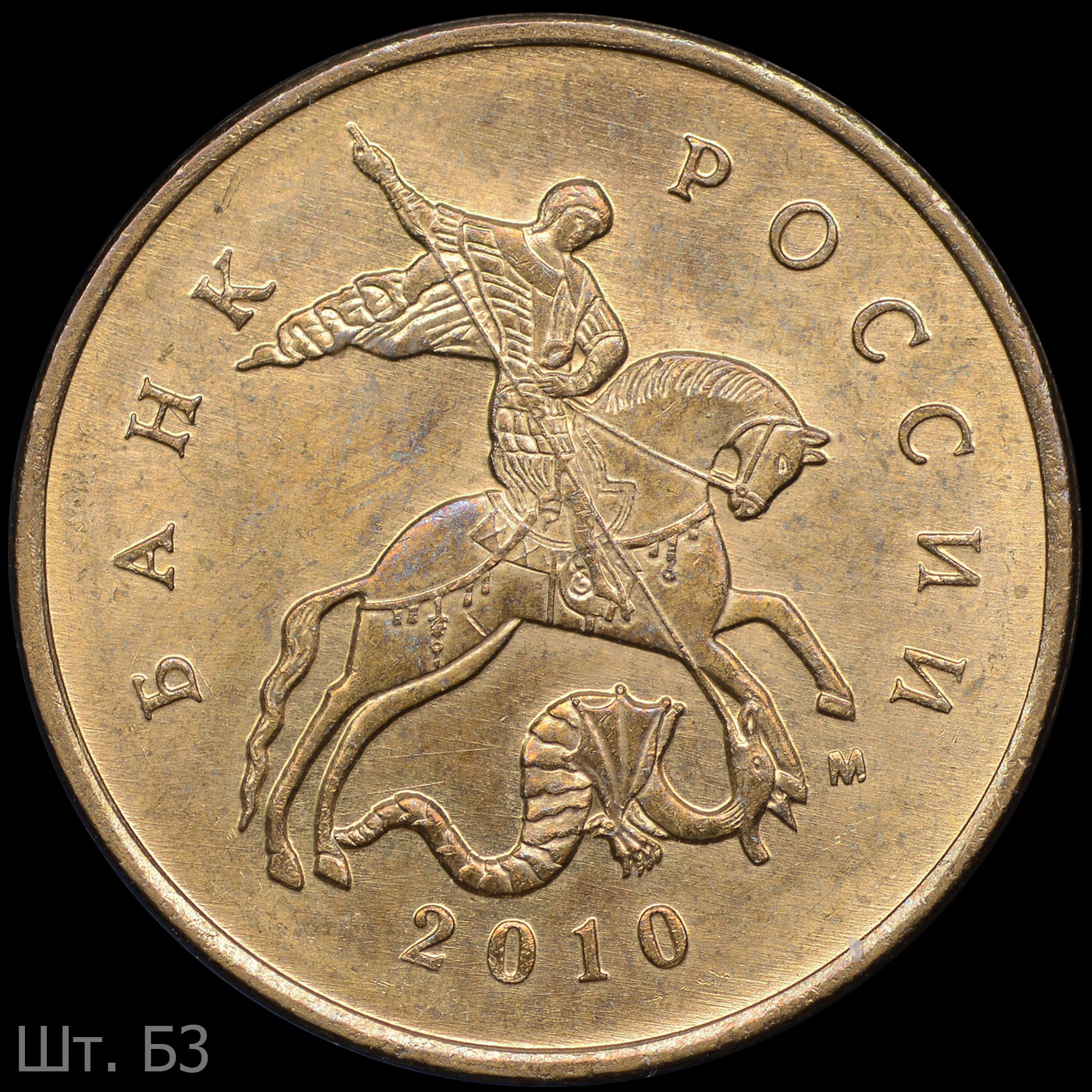

Штемпель Б3. Знак повёрнут по часовой стрелке относительно шт. Б2.

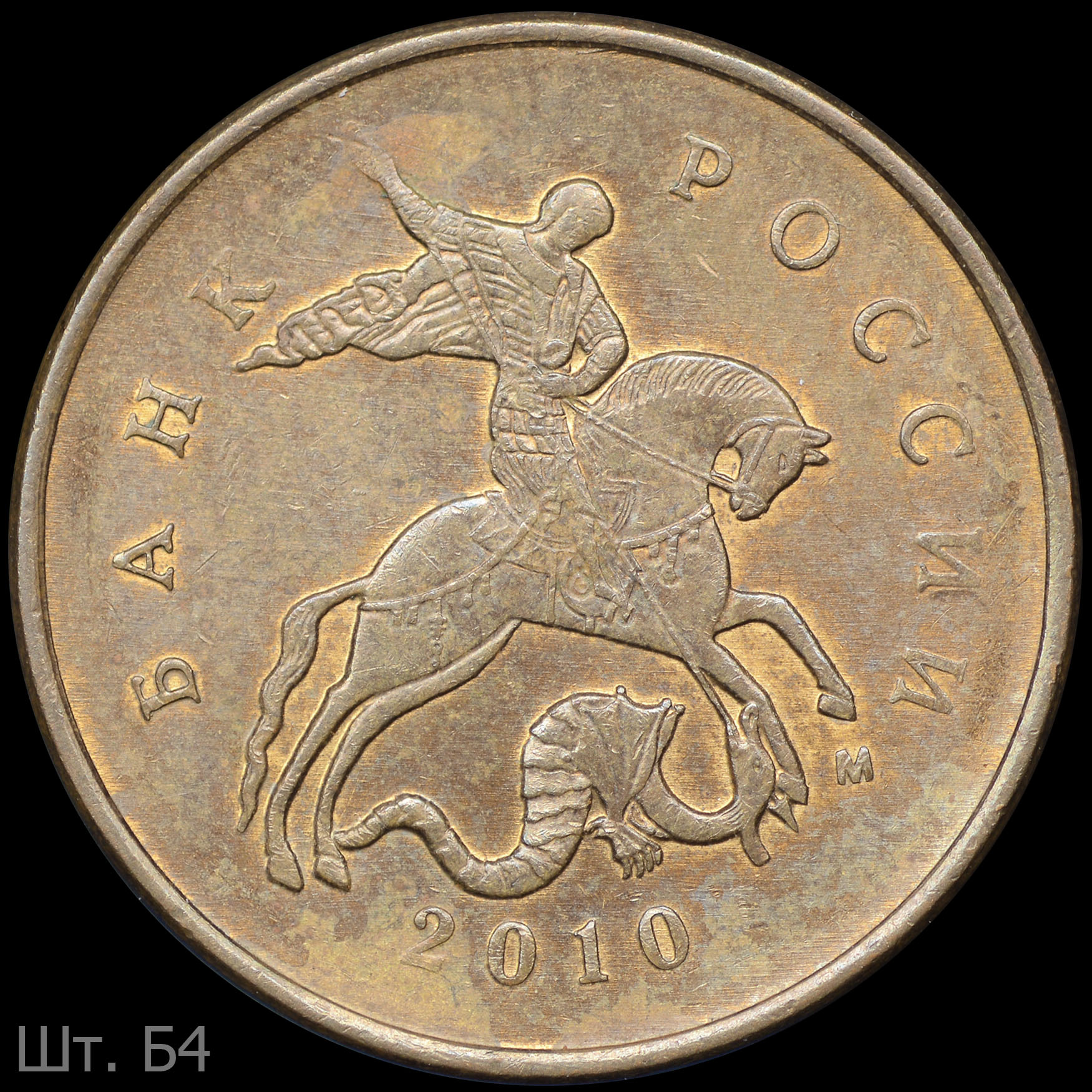

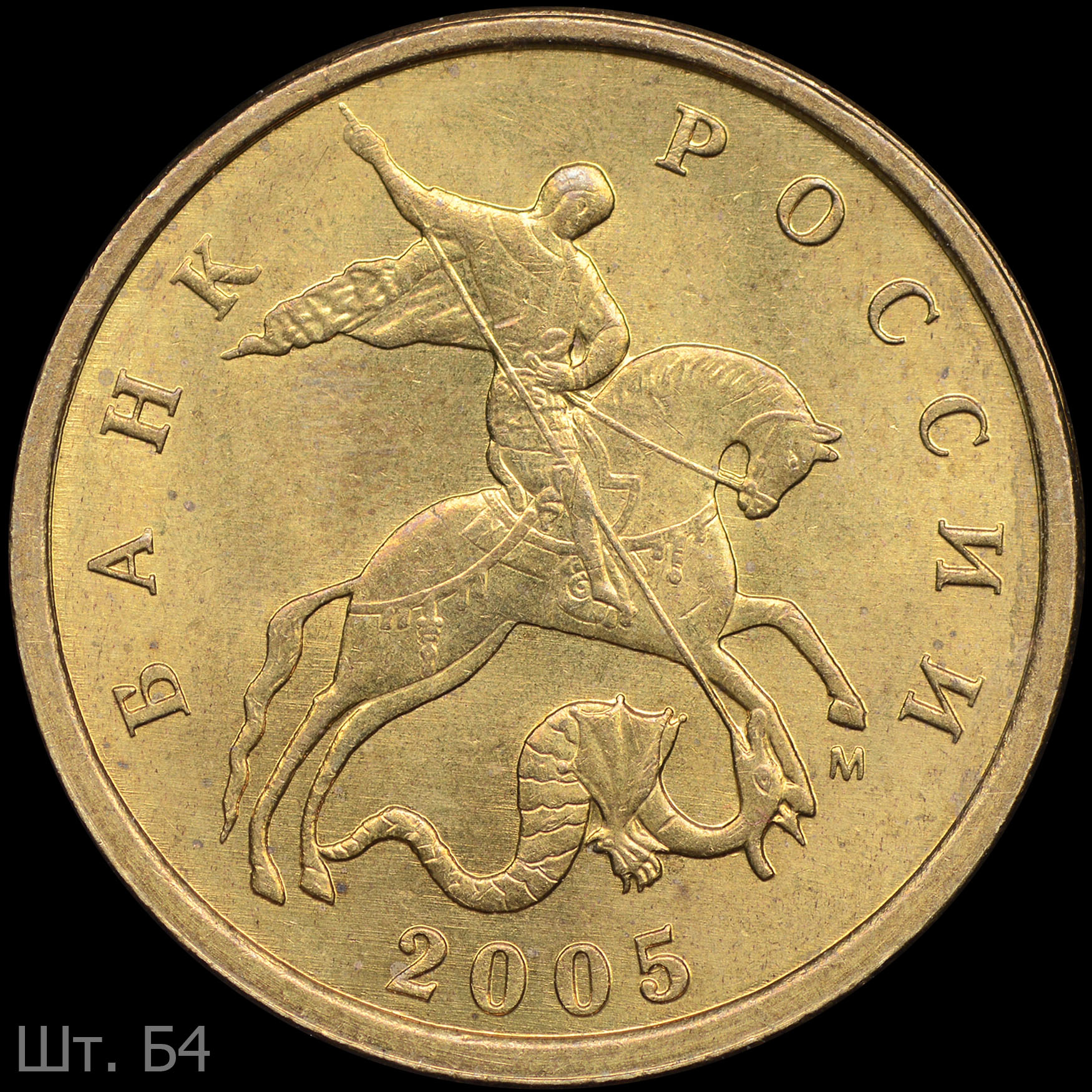

Штемпель Б4. Знак немного приподнят и повёрнут по часовой стрелке относительно шт. Б3.

•
•
•
•
•

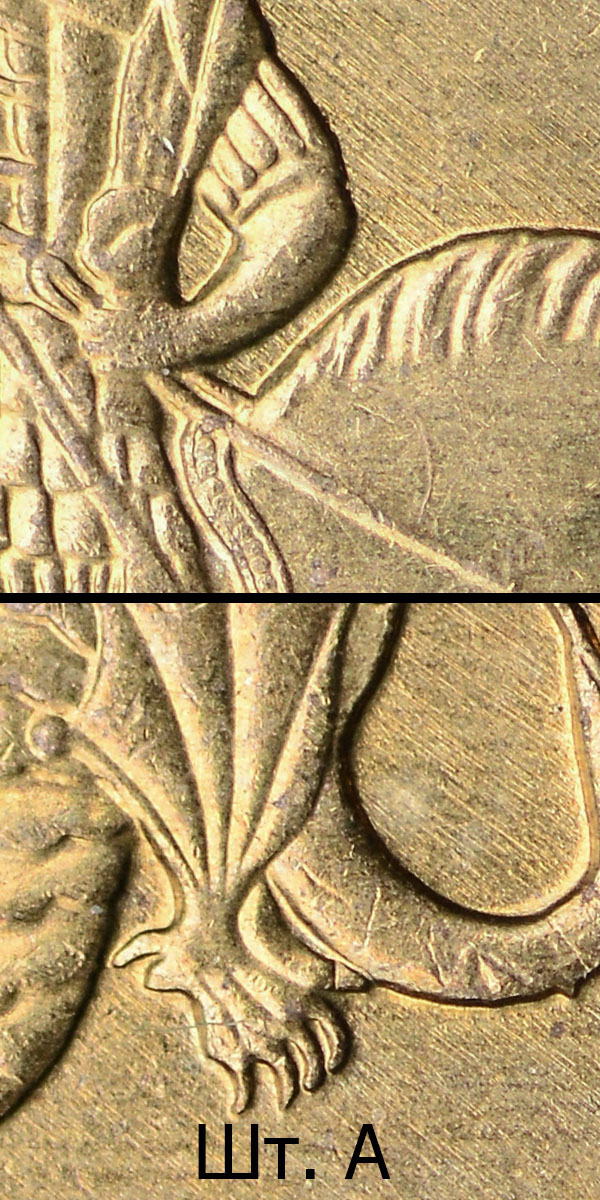

Штемпель А. Рука всадника приближена к шее коня, просвет между шеей змея и его левой ногой не гравирован, просвет между головой змея и ногой коня узкий.

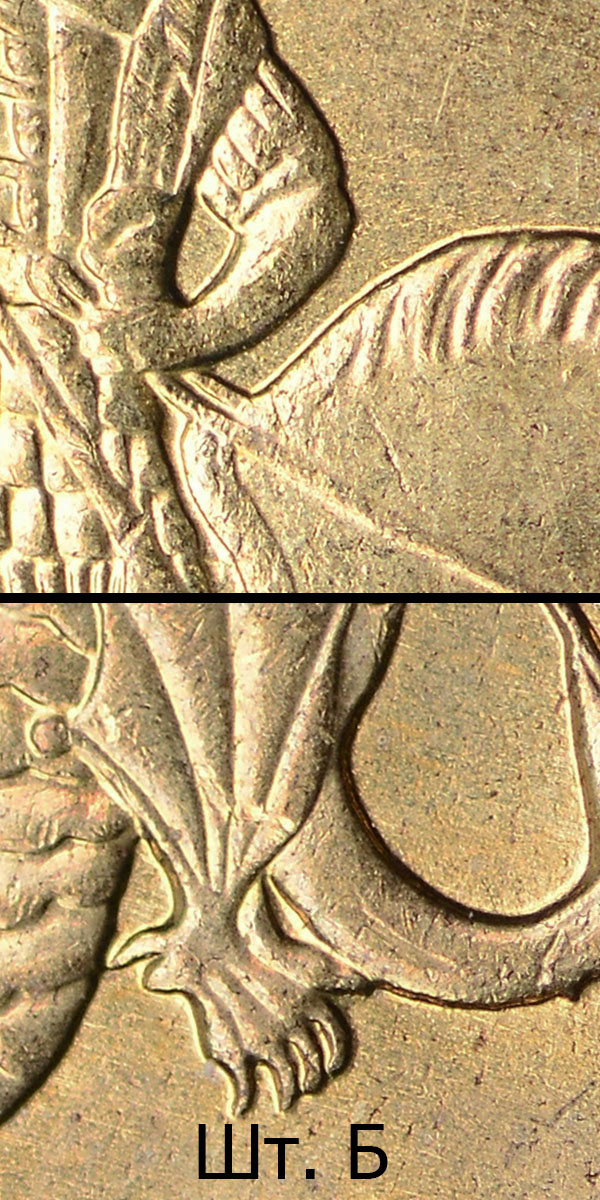

Штемпель Б. Рука всадника отдалена от шеи коня, просвет между шеей змея и его левой ногой гравирован, просвет между головой змея и ногой коня широкий.

•
•

Штемпель А. Знак приподнят, кант широкий.
Штемпель Б. Знак приспущен, кант шире в сравнении со шт. А.

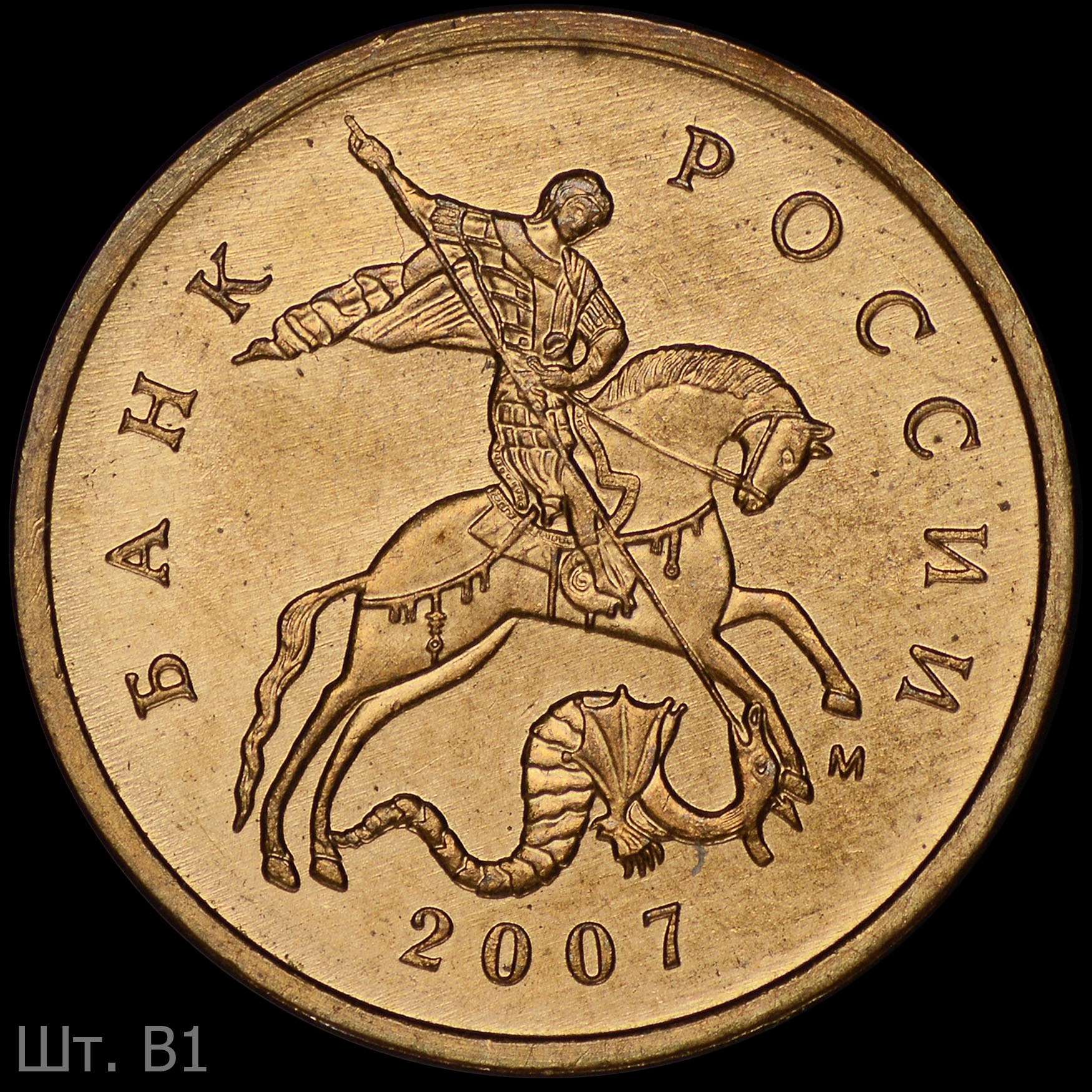

Штемпель В1. Знак приспущен, кант узкий, размер изображения увеличен (~0.7%), элементы отдалены канта в сравнении со шт. А.

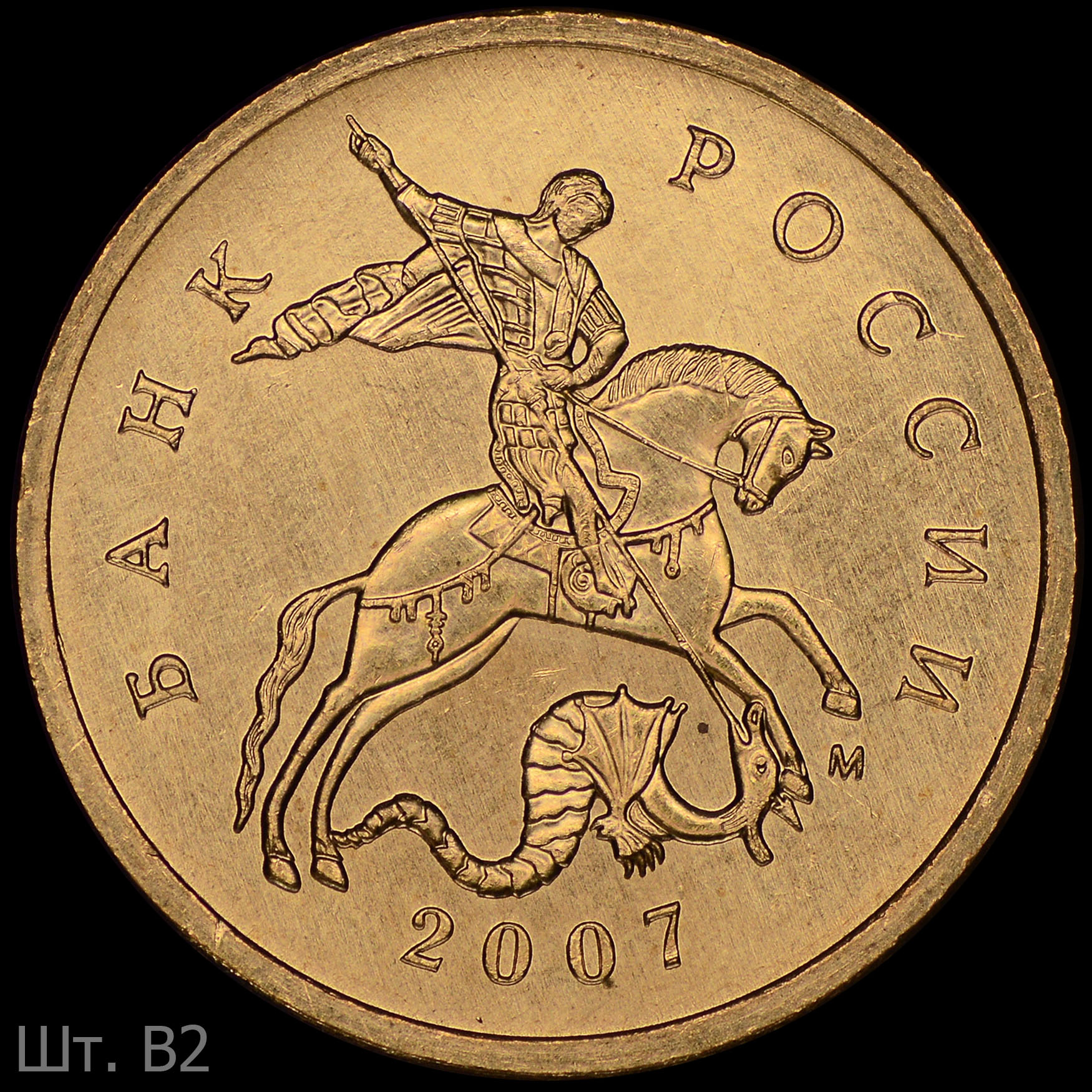

Штемпель В2. Вариант гравировки шт. В.
Штемпель В3. Вариант гравировки шт. В.
Штемпель В4. Вариант гравировки шт. В.

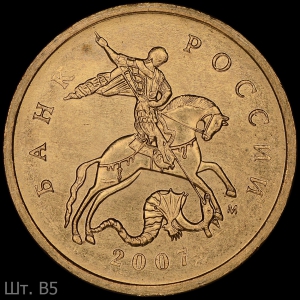

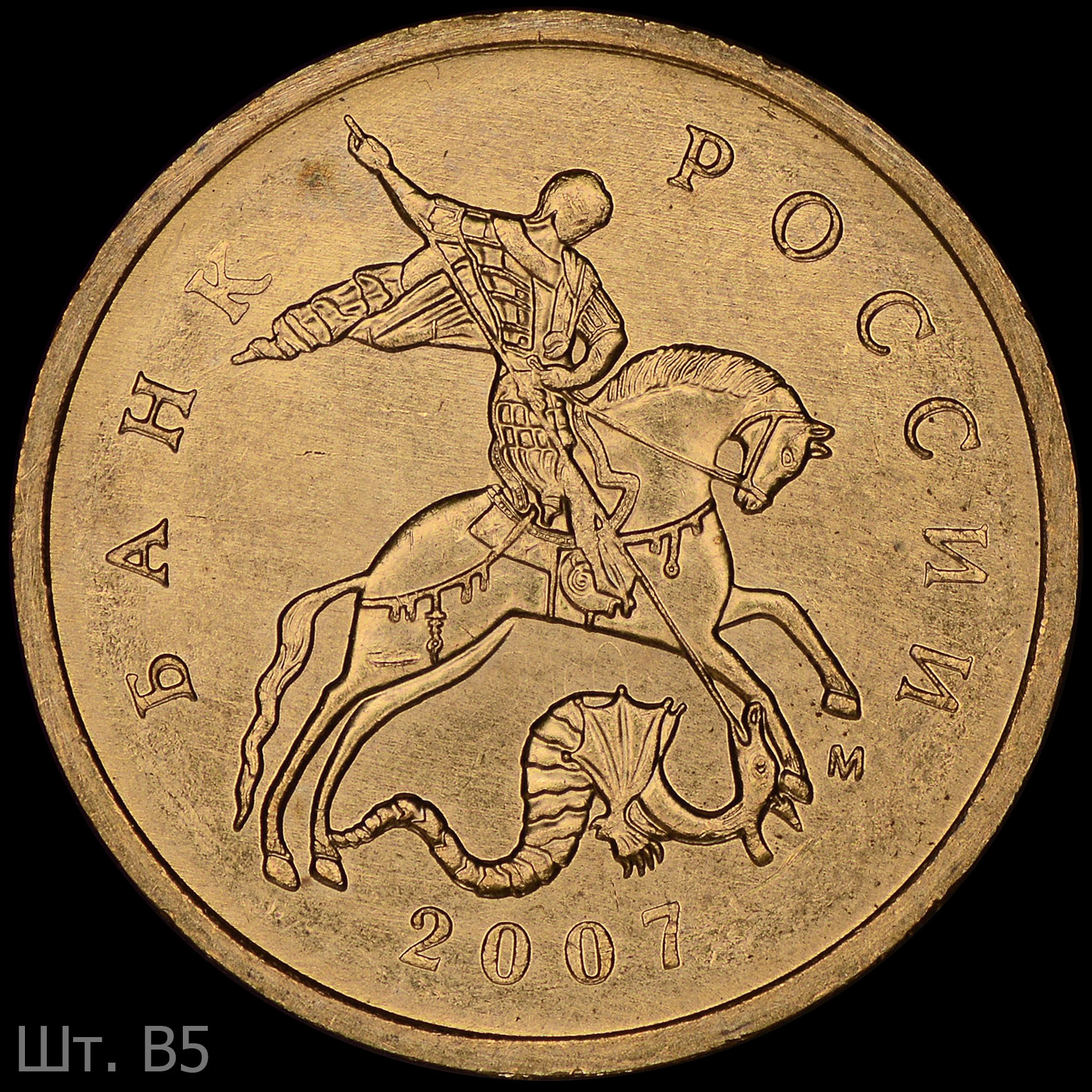

Штемпель В5. Вариант гравировки шт. В.

Методика определения вариантов гравировок от Александра Сташкина.

•
•
•
•
•
•
•



Штемпель А1. Надписи отдалены от канта, кант узкий. Детали изображения сглажены.
Штемпель А2. Надписи отдалены от канта, кант узкий, Детали изображения гравированы – окантованы узкими линиями.
Штемпель Б. Надписи приближены к канту, кант широкий.

•
•
•

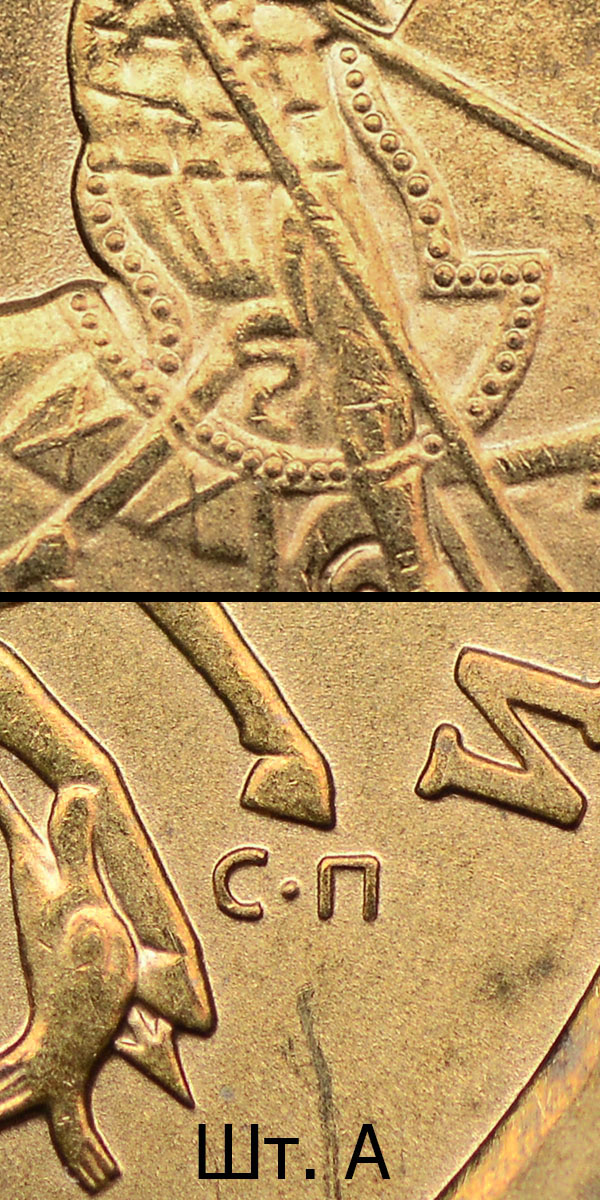

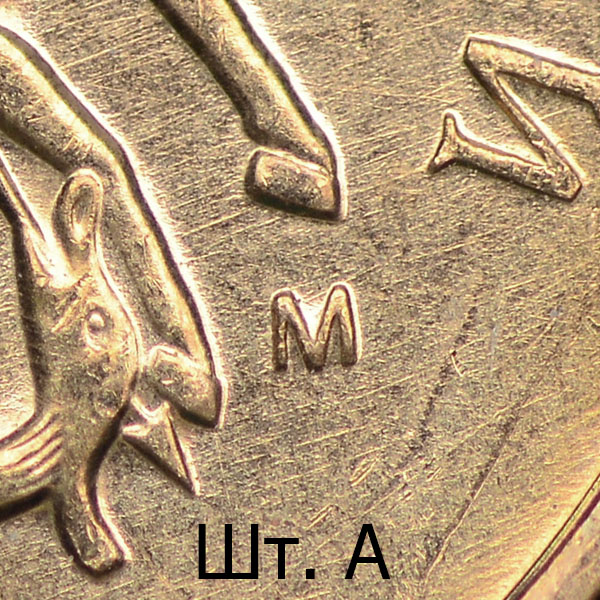

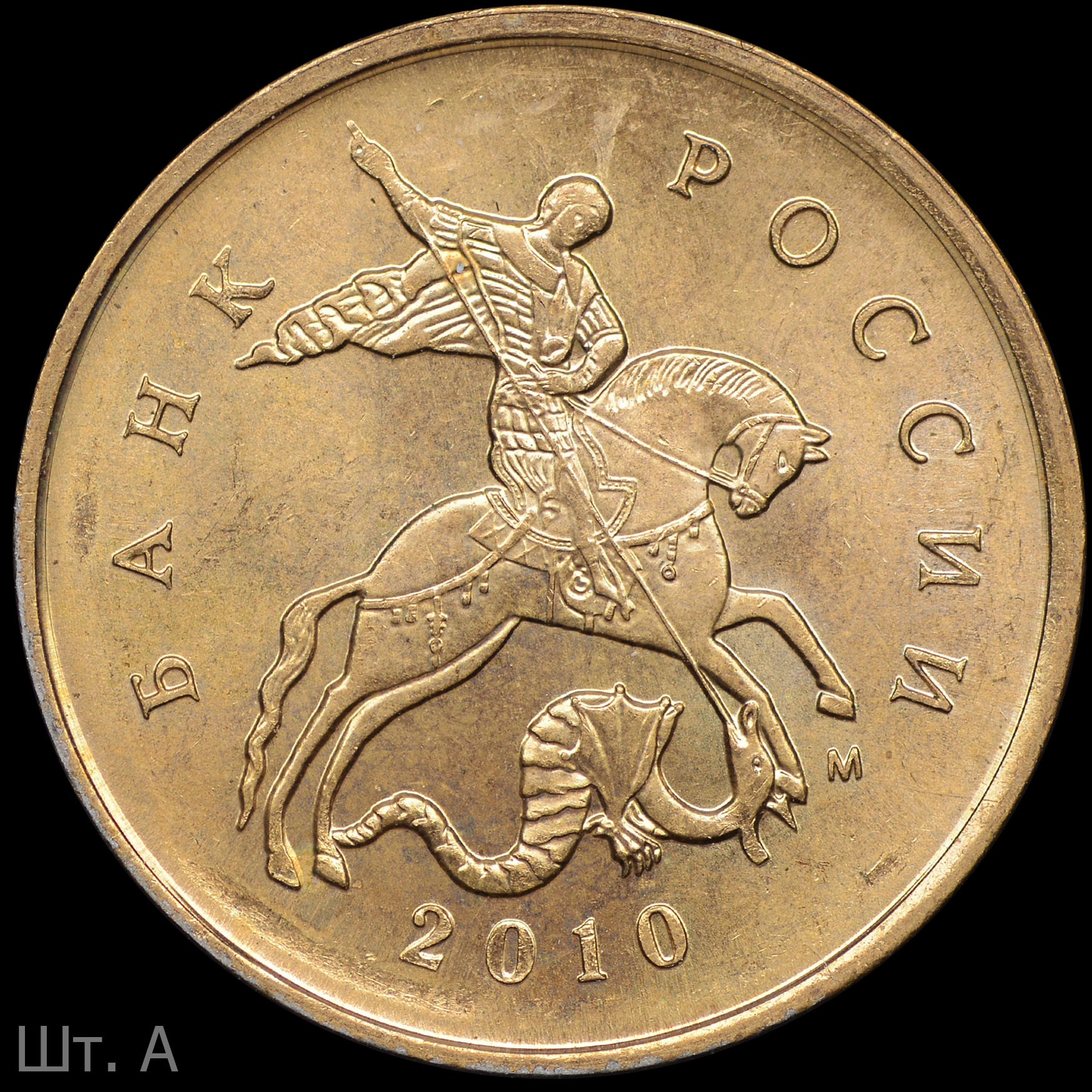

Штемпель А. Знак тонкий. Размер изображения увеличен и приближен к канту в сравнении с последующими вариантами. Седло окантовано точками.

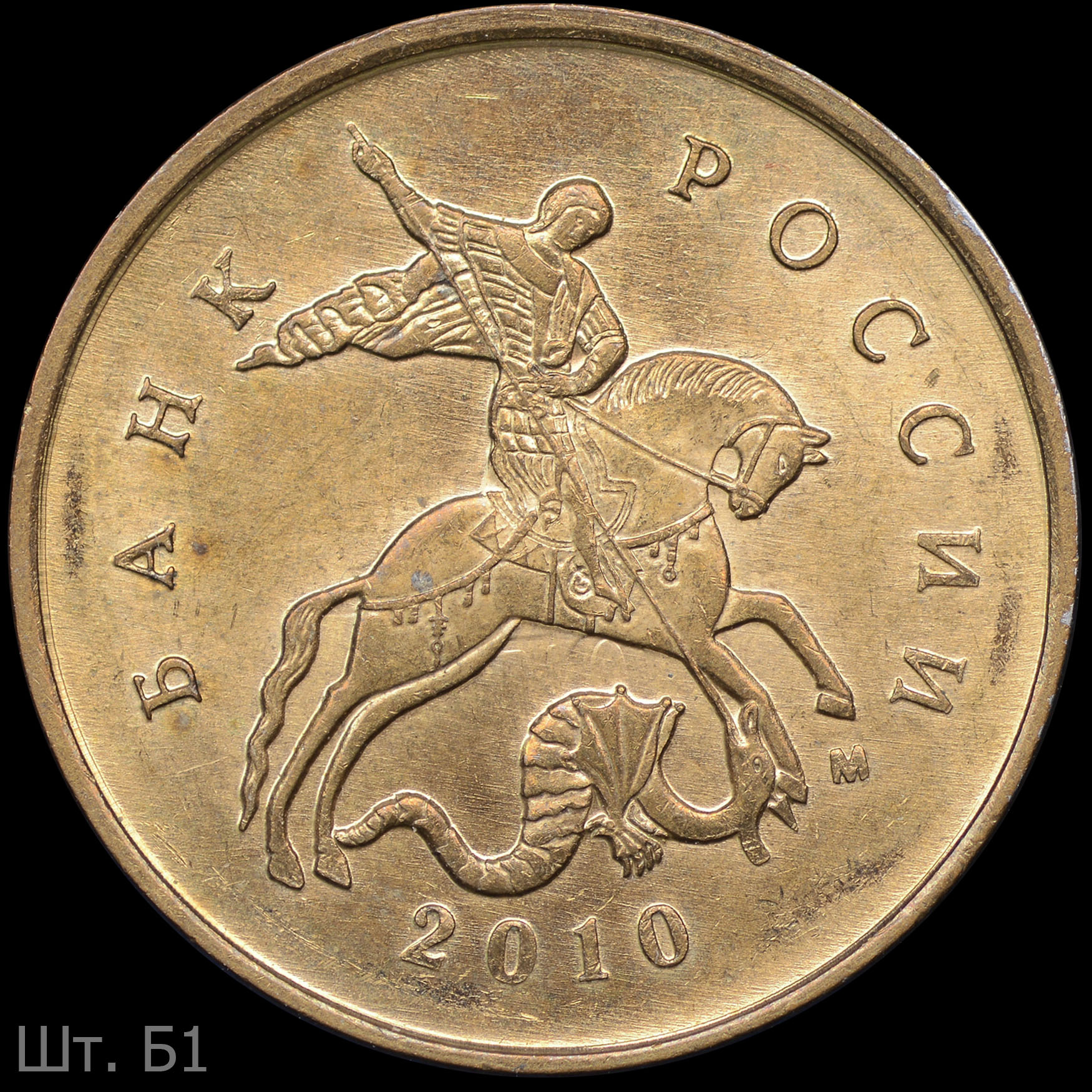

Штемпель Б1. Знак толстый, смещен вправо и повернут против часовой стрелки относительно шт. А. Седло окантовано линиями.
Штемпель Б2. Знак толстый, смещен вправо-вверх относительно шт. Б1. Седло окантовано линиями.

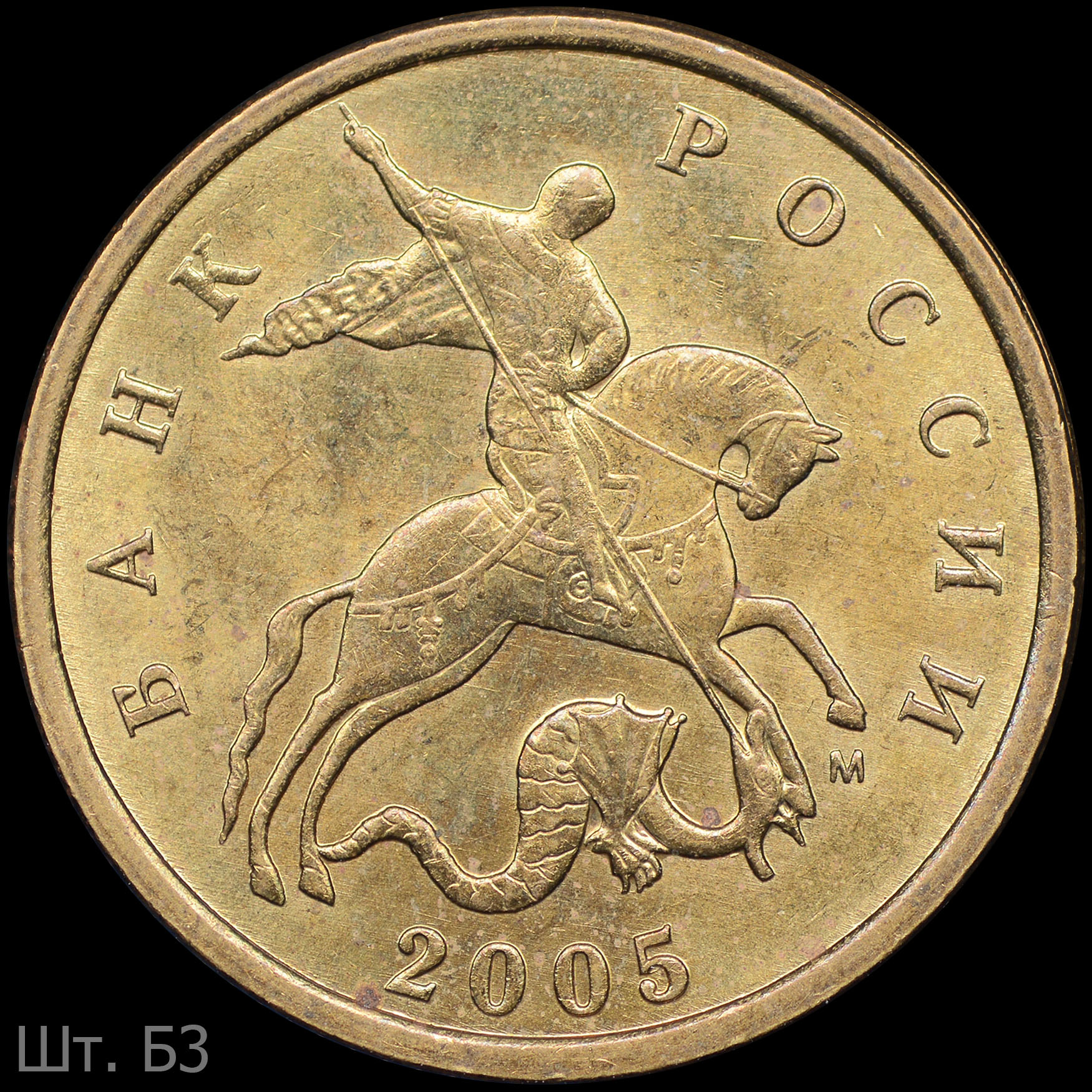

Штемпель Б3. Знак толстый, смещен влево-вниз относительно шт. Б1. Седло окантовано линиями.

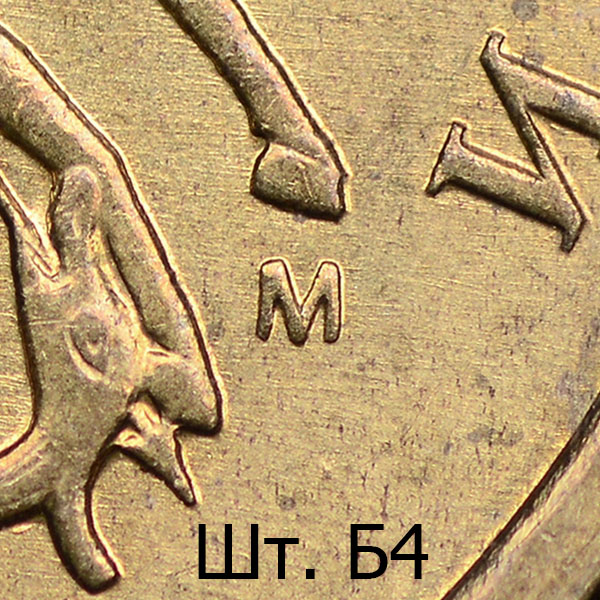

Штемпель Б4. Знак толстый, смещен вправо-вниз относительно шт. Б1. Седло окантовано линиями.

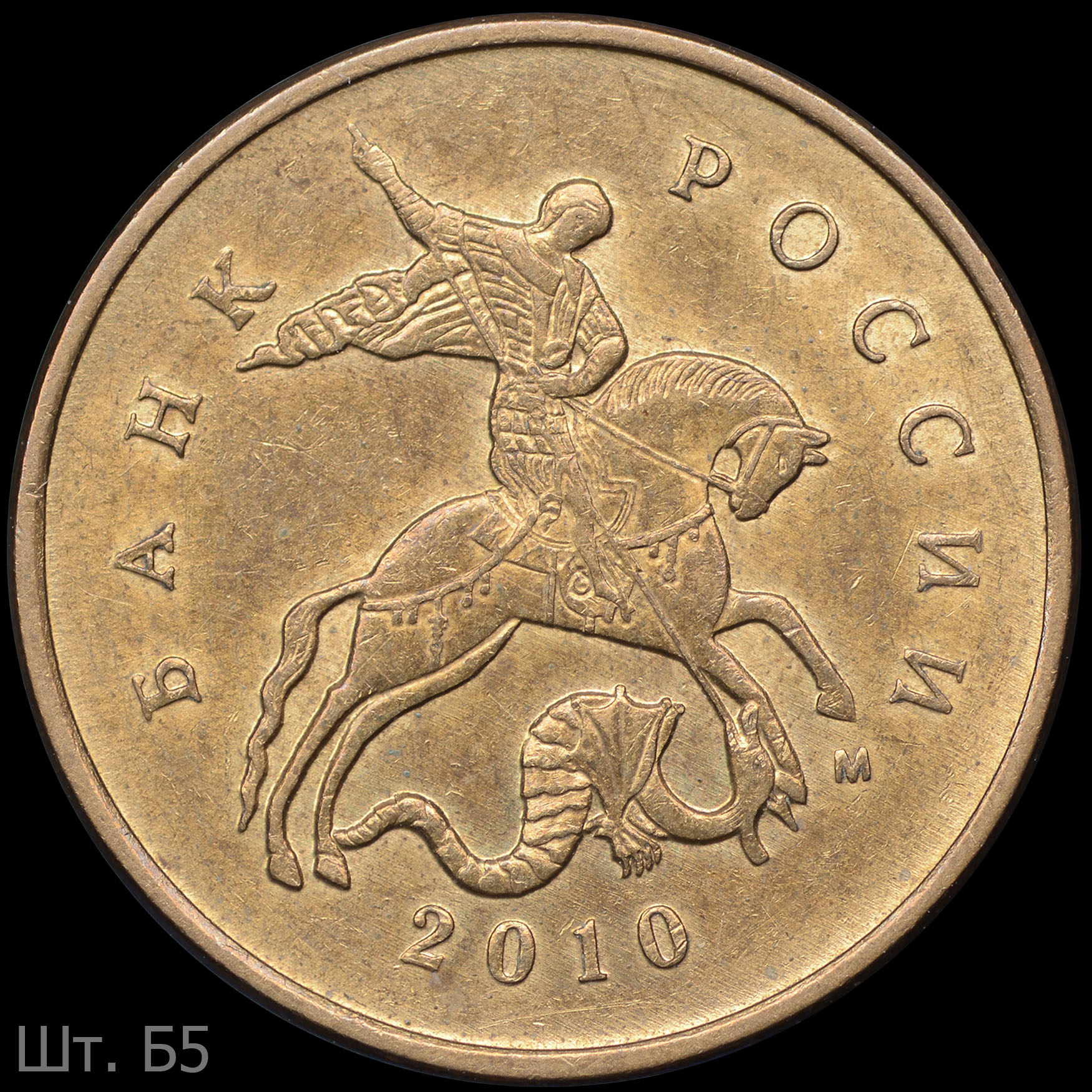

Штемпель Б5. Знак толстый, смещен вправо и повёрнут по часовой стрелке относительно шт. Б1. Седло окантовано линиями.

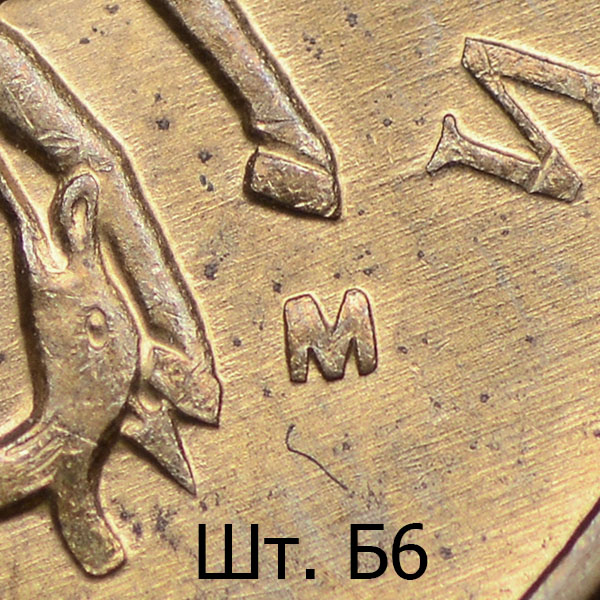

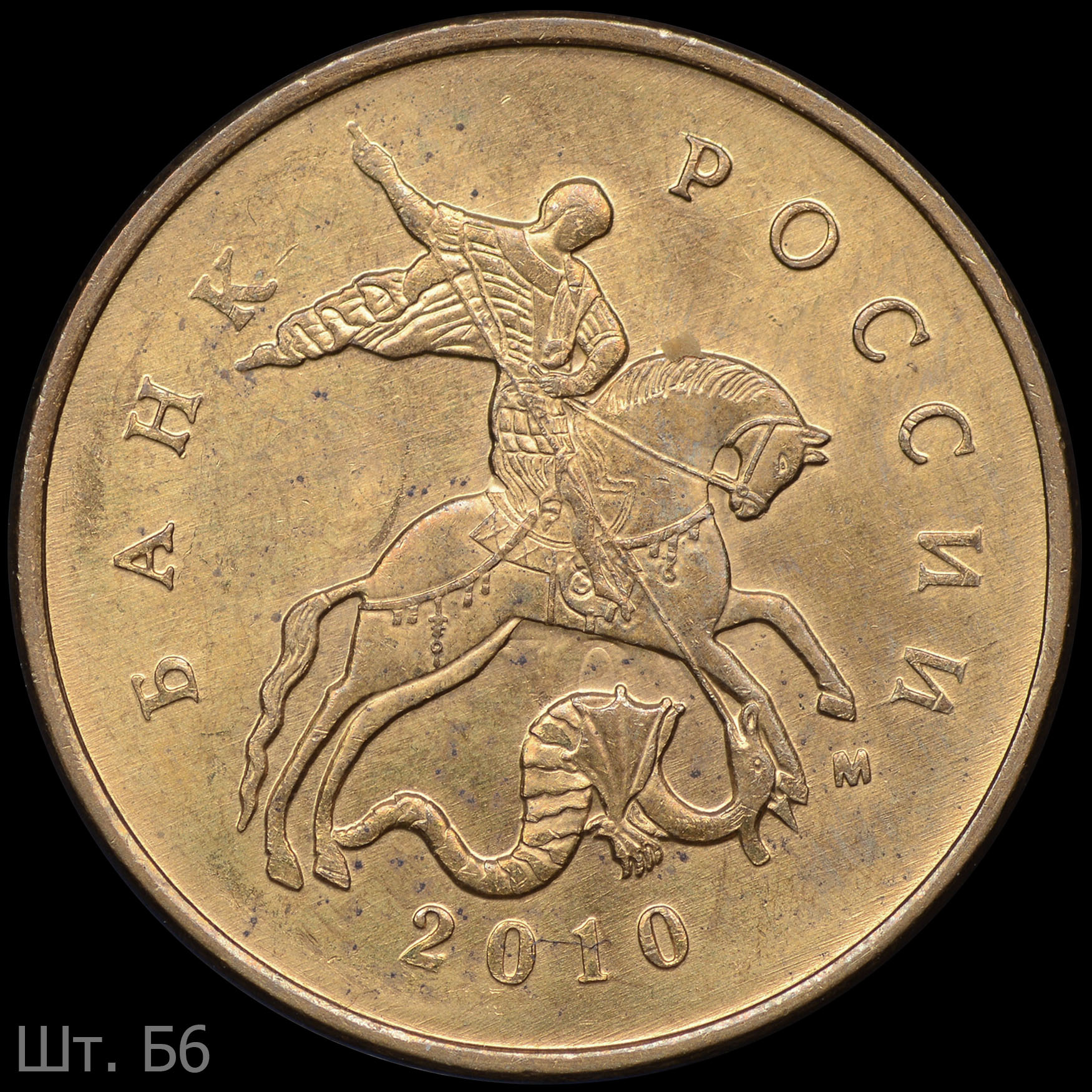

Штемпель Б6. Знак толстый, смещен вправо-вниз и повёрнут по часовой стрелке относительно шт. Б1. Седло окантовано линиями.

•
•
•
•
•
•
•

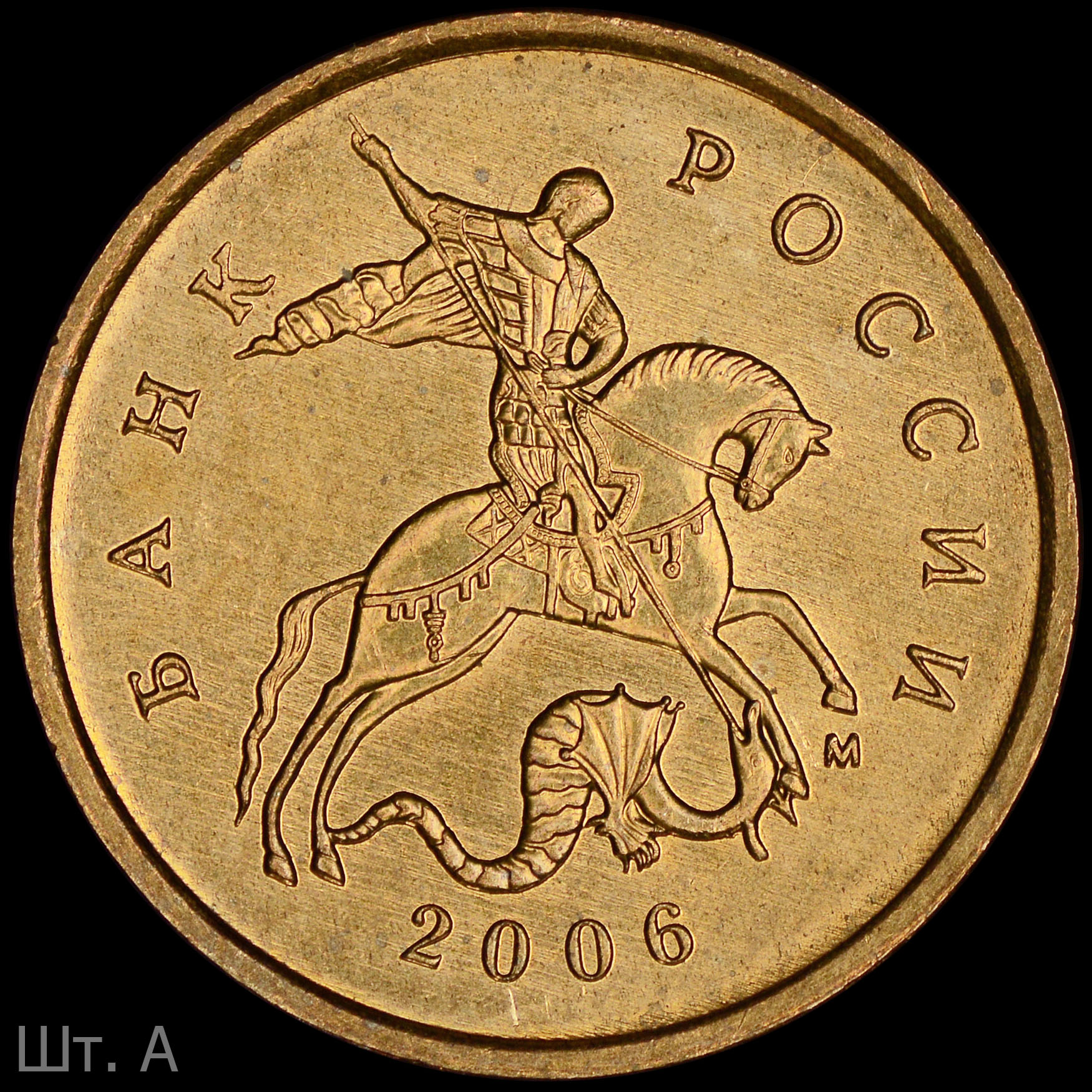

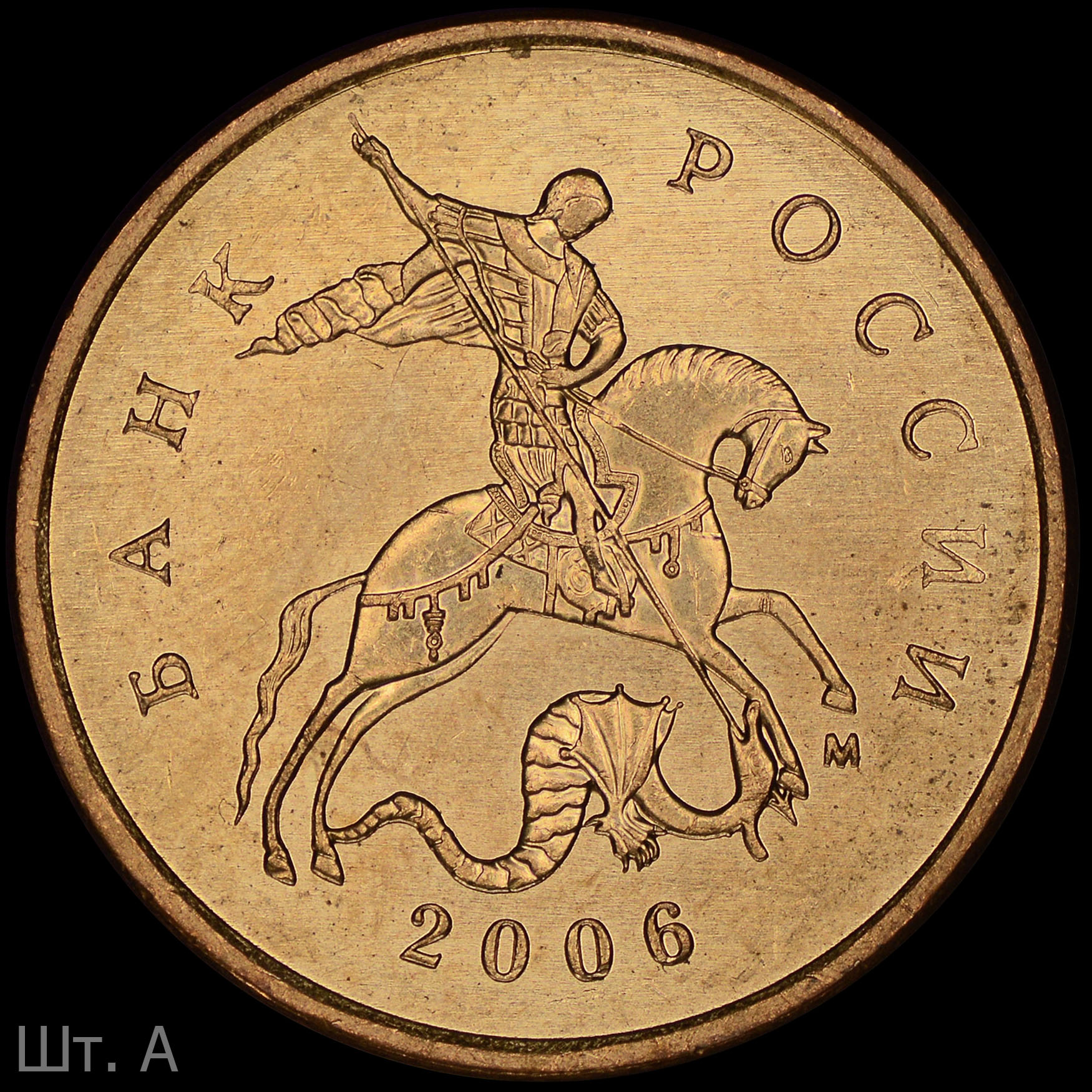

Штемпель А. Знак толстый, цифры даты тонкие.

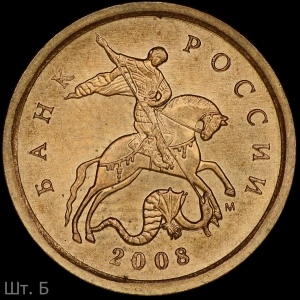

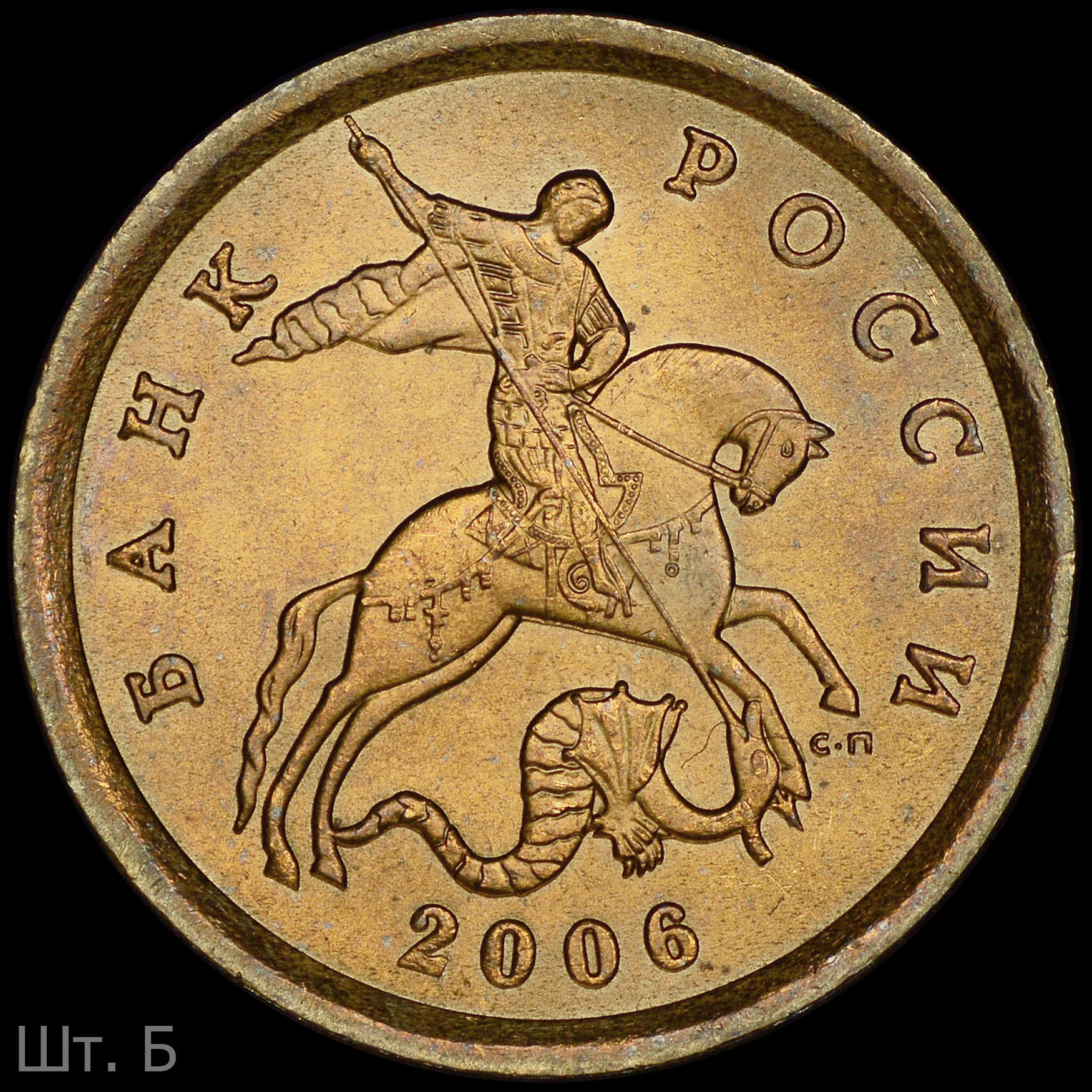

Штемпель Б. Знак тонкий, приподнят и смещен вправо, цифры даты толстые.

Примечание. На шт. Б известен ряд монет различных шлифовок с укороченной левой ножкой знака - результат скола на одном из промежуточных маточников.

•
•

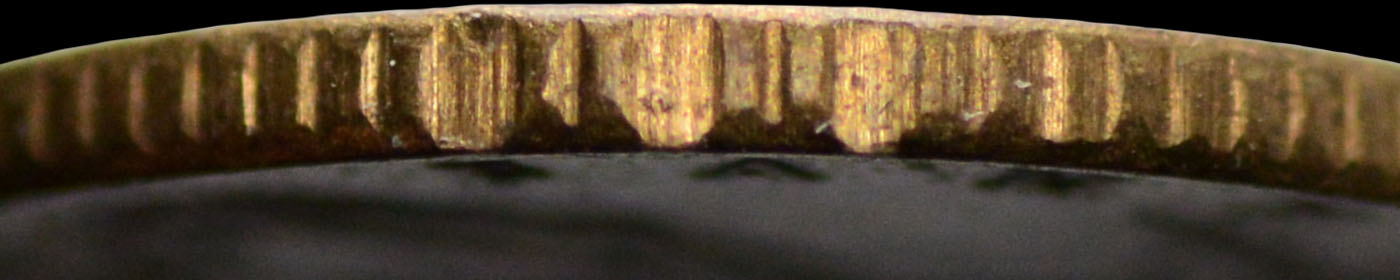

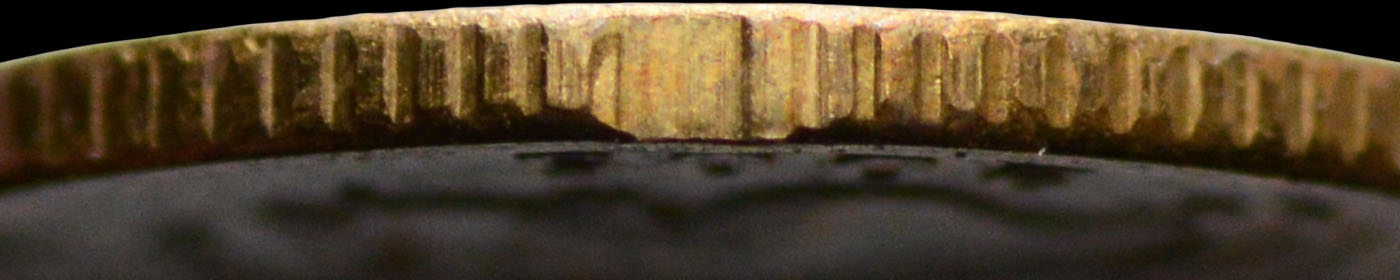

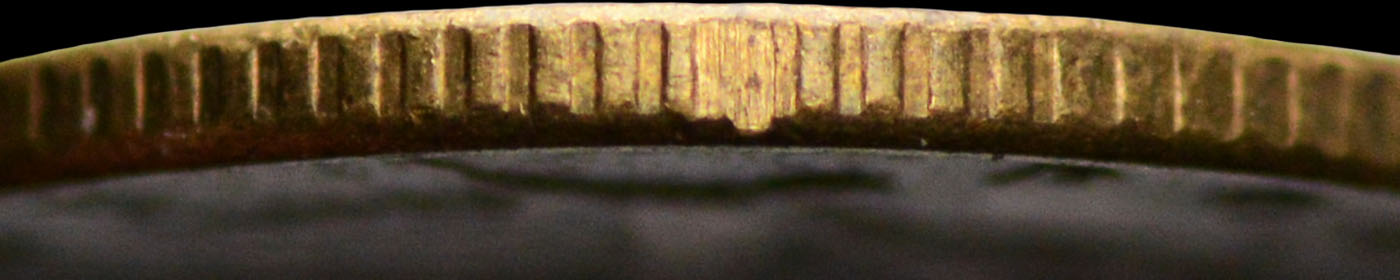

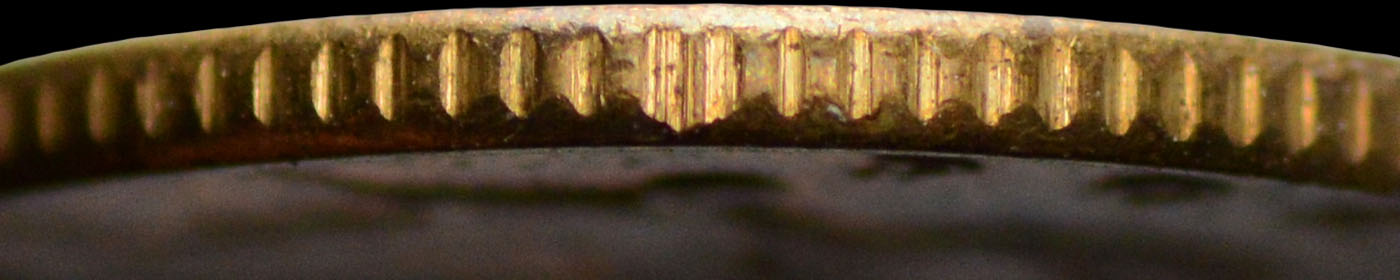

Гурт I. Все рифы одинаковой ширины, просечки между ними равные.
Гурт II. Все рифы одинаковой ширины, одна из просечек шире в 1,5 раза. Если приложить гурт II к гурту I, то рифы не совпадают (сбой шага).
Гурт III. Один из рифов уже всех остальных в 2 раза, в результате чего следующая за ним просечка шире в 1,5 раза.
         IIIа - все рифы толстые, просечки между ними узкие. Узкий риф со стороны широкой просечки имеет фаску или радиус, за счет чего риф получается не очень четкий.

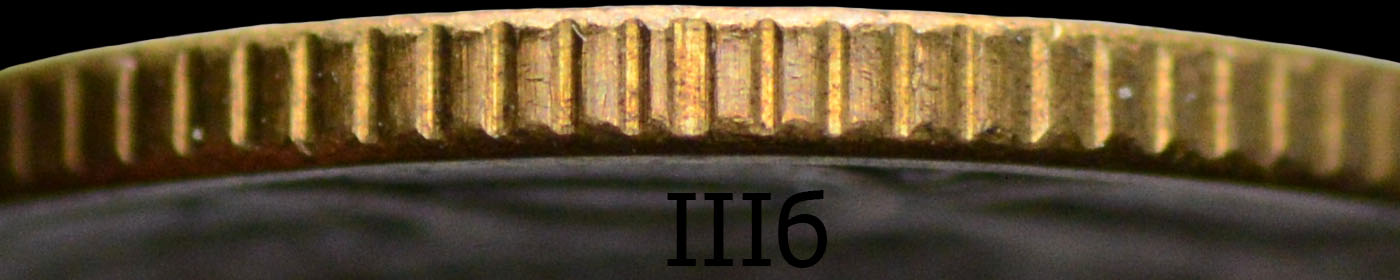

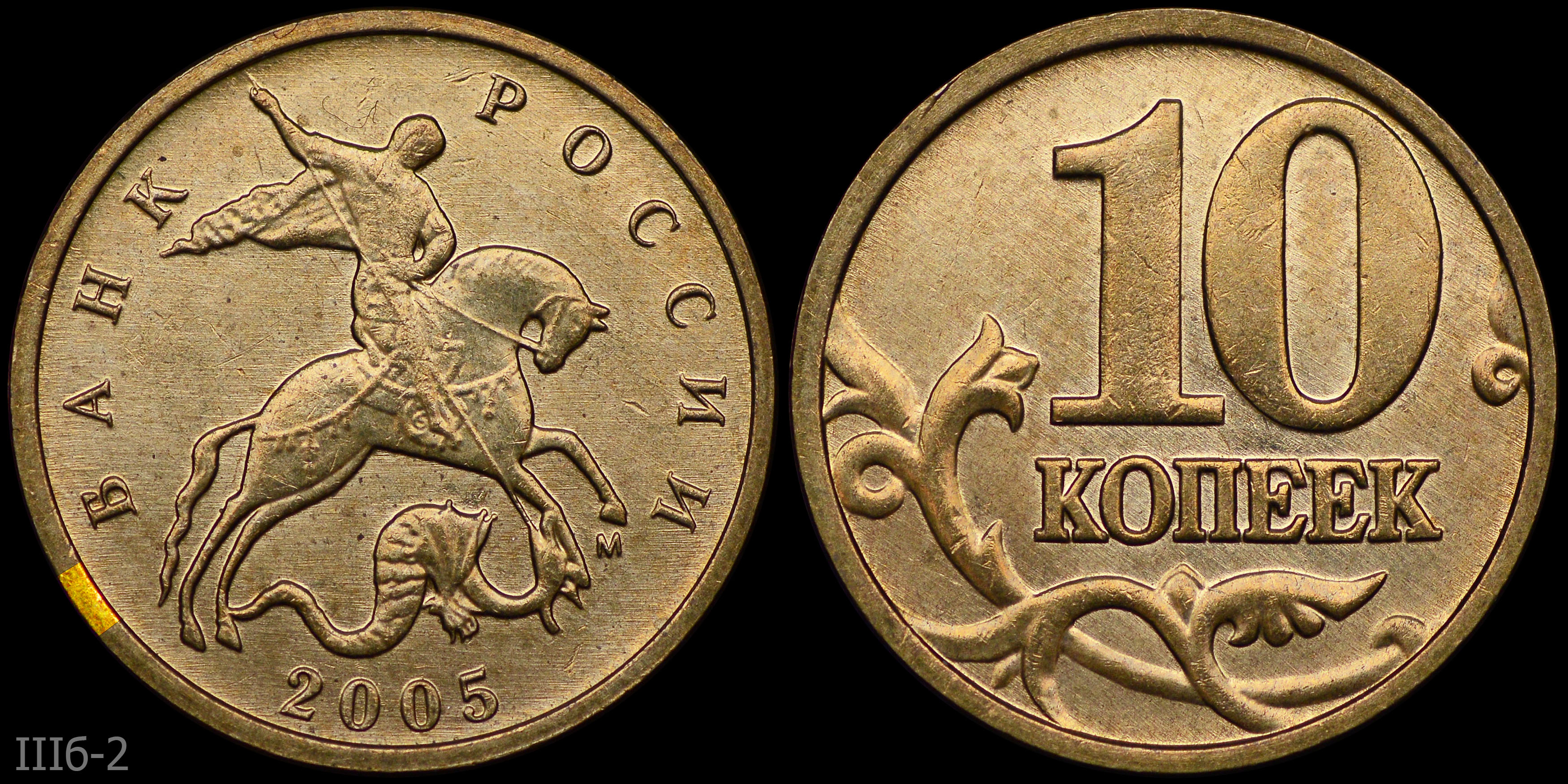

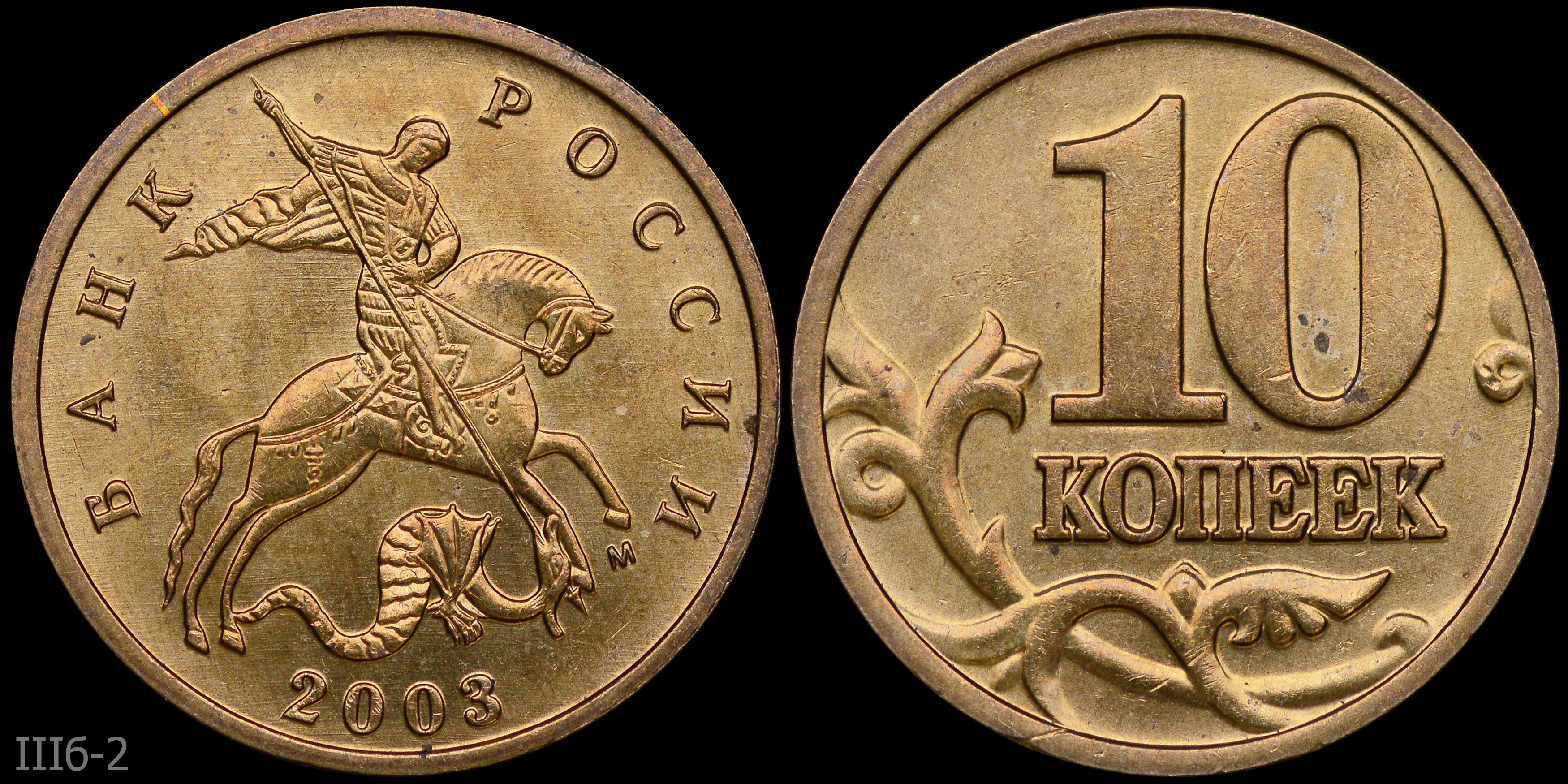

         IIIб - все рифы толстые, просечки между ними узкие. Узкий риф очень четкий, в разрезе трапециевидный. На широкой просечке вдоль рифов иногда заметна тонкая выступающая линия.

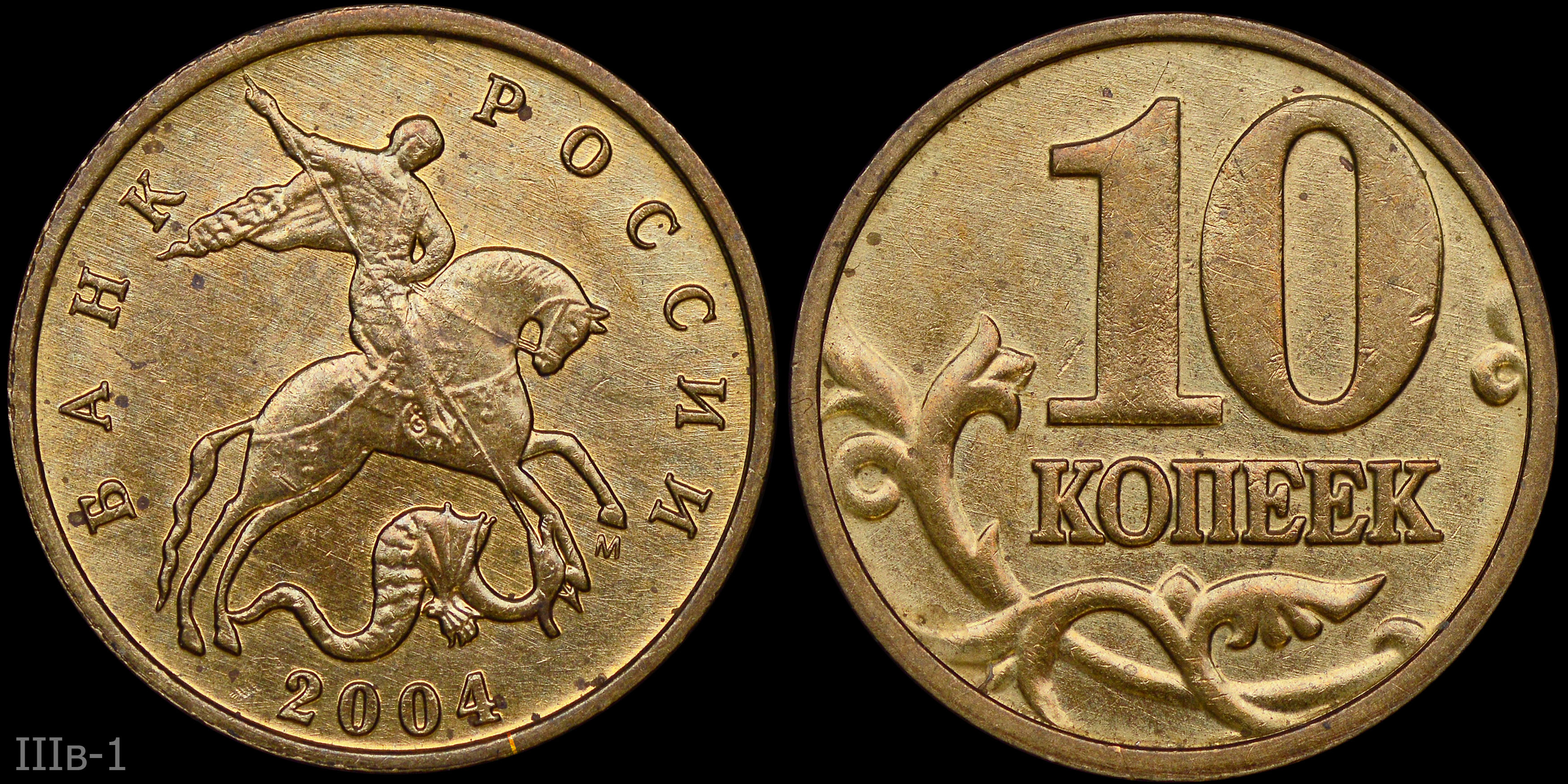

         IIIв - все рифы тонкие, просечки шире рифов.
Гурты группы III асимметричны и имеют разную ориентацию относительно сторон монеты. Для указания ориентации к обозначению варианта через дефис добавляется арабская цифра:
1 ("а" по АШ) - если расположить монету аверсом вверх, то узкий риф находится левее, а широкая просечка правее (как на представленном фото);
2 ("б" по АШ) - если расположить монету аверсом вверх, то узкий риф находится правее, а широкая просечка левее.

•
•
•
•
•

В верхней части таблицы обозначения Артёма Королёва (АК),
в нижней - Алексея Шишкина (АШ).

АК	I	II	IIIa-1	IIIa-2	IIIб-1	IIIб-2	IIIв-1	IIIв-2
1997
1998
1999
2000		6 шт.п.
2001				5 шт.п.	2 шт.п.
2002 А				7 шт.п.
2002 Б1 Б2 В
2003						1 шт.п.
2004 А1		10шт.п.					1 шт.п.	4 шт.п.
2004 А2 Б
2005 А						1 шт.п.	2 шт.п.
2005 Б1 - Б4
2006 А
2006 Б								7 шт.п.
АШ	I	II	III-1а	III-1б	III-2а	III-2б	III-3а	III-3б

Примечания. На фото штемпельных пар в таблице подсвеченный кант аверса показывает область, где может располагаться узкий риф или широкая просечка. Величина области зависит от степени прокрутки кольца во время чеканки.

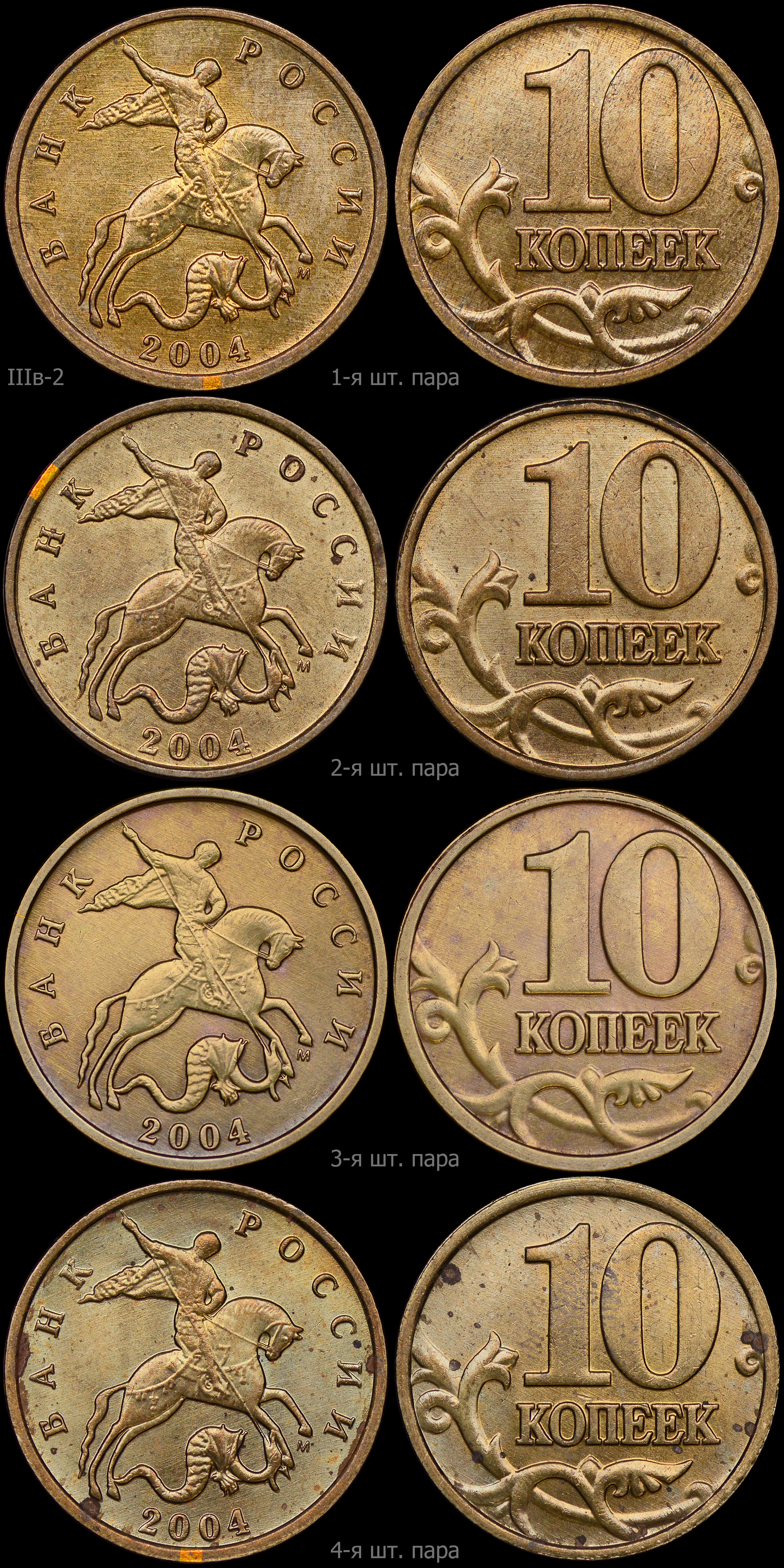

На двух штемпельных парах 2004 IIIв-2 работал один штемпель аверса с двумя штемпелями реверсов.

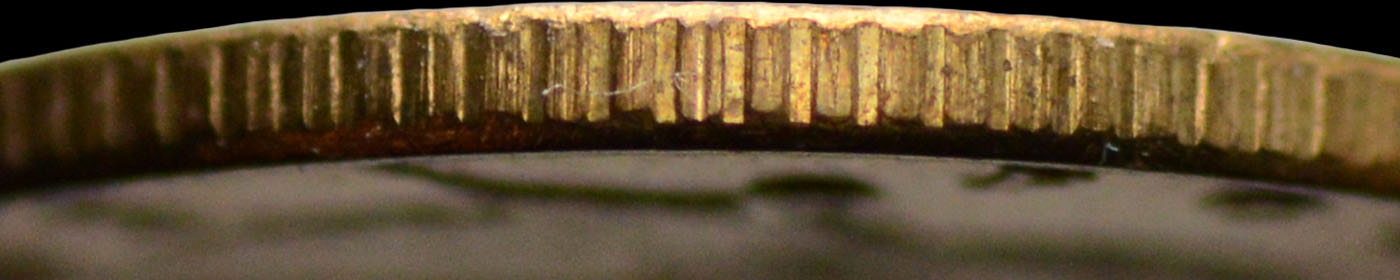

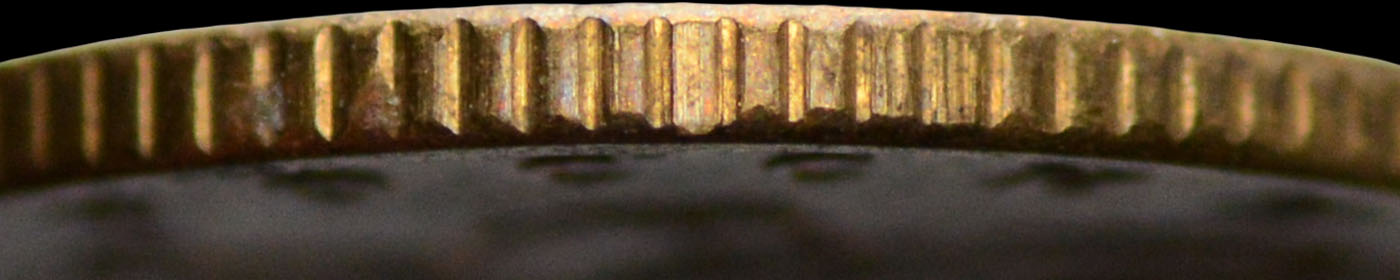

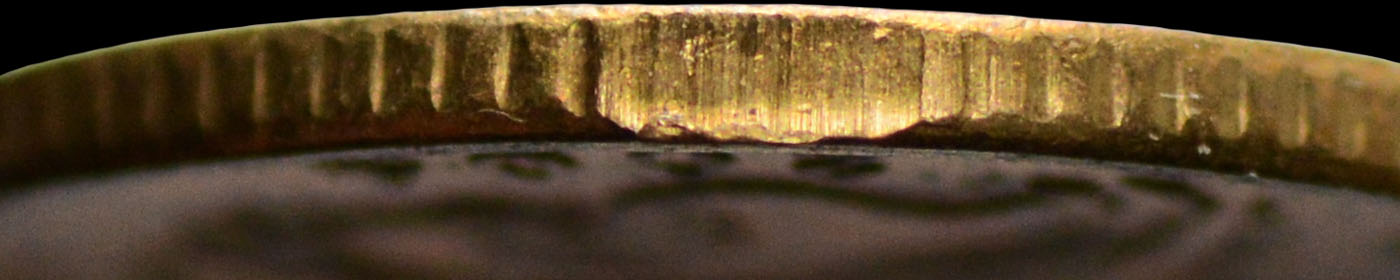

Ниже показан ряд бракованных гуртов, которые можно наблюдать на московских монетах.

•
•
•
•
•
•
•
•
•
•
