Как известно, на биметаллических 10-рублёвых монетах, посвящённых 60-й годовщине Победы «на штемпеле 1.2 СПМД существует ряд гравировок внутренних рёбер звезды». Эти гравировки начали находить вскоре после выпуска монет в обращение, и пара штук даже попала в каталог Я.В. Адрианова [1]. Достаточно большое количество вариантов (13) в 2006 году в конференции ruscoins описал Юрий Кульвелис. Позже Игорь Гусев и Владимир Купреев опубликовали свой каталог с большим количеством гравировок [2], выдержку из последнего издания которого можно посмотреть здесь. Также этими монетами серьёзно занимался Владимир Филин, последние наработки которого можно увидеть здесь. Кроме того, Мелехов Евгений заметил, что можно выделить разные штемпели по размеру изображения, и все гравированные монеты имеют максимально увеличенный размер. Позже тема размеров несколько раз поднималась на разных форумах, однако особого интереса и обсуждения не вызывала.

К сожалению, в перечисленных выше источниках практически никогда нет фотографий реальных монет. Информативно сфотографировать лучи - действительно непростая задача. С другой стороны, попытки определения гравировок только по описаниям и/или схемам часто приводят к тому, что однозначные соответствия можно составить лишь для считанных вариантов. Кроме того, после серьёзного погружения в тему складывается ощущение, что ряд описанных ранее вариантов может вообще не существовать. Впрочем, мы будет только рады, если они будут показаны, переданы для изучения/фотографирования, и оперативно добавим их в эту публикацию. Данная статья подготовлена при огромном содействии Артёма Королёва, и в ней мы хотим рассказать и, главное, показать (и здесь выражаем отдельную благодарность Сергею Ширнину за полномасштабные фото), как выглядят гравировки лучей, которые сейчас попадаются в обороте. В сумме нами было приобретено около 8000 монет, поэтому мы надеемся, что хотя бы все основные варианты нам удалось обнаружить. Разумеется, возможны новые находки, и хочется верить, что данная публикация побудит коллекционеров к их поискам.



На монетах могли гравироваться все три луча. При этом наиболее бросаются в глаза отличия в ходе центрального луча (ЦЛ), и исторически сложилось так, что именно этот луч описывался в первую очередь. Например, в каталоге Гусева и Купреева рассмотрен только ЦЛ. В несколько меньшей степени вариативны правый луч (ПЛ) и, особенно, левый луч (ЛЛ) . Поскольку луч представляет собой область пониженного рельефа, на штемпеле это была выпуклость. Награвировать выпуклость на металл – задача нетривиальная. Поэтому считается, что гравировались только маточники, и это объясняет тот факт, что один и тот же вариант гравировки, как правило, встречается в значительном количестве штемпельных пар. Поэтому шлифовка для определения вариантов на данный момент не слишком полезна – необходима полная база, создание которой, возможно, никогда не произойдёт из-за обилия штемпельных пар и низкого интереса к разновидностям юбилейных монет в принципе.

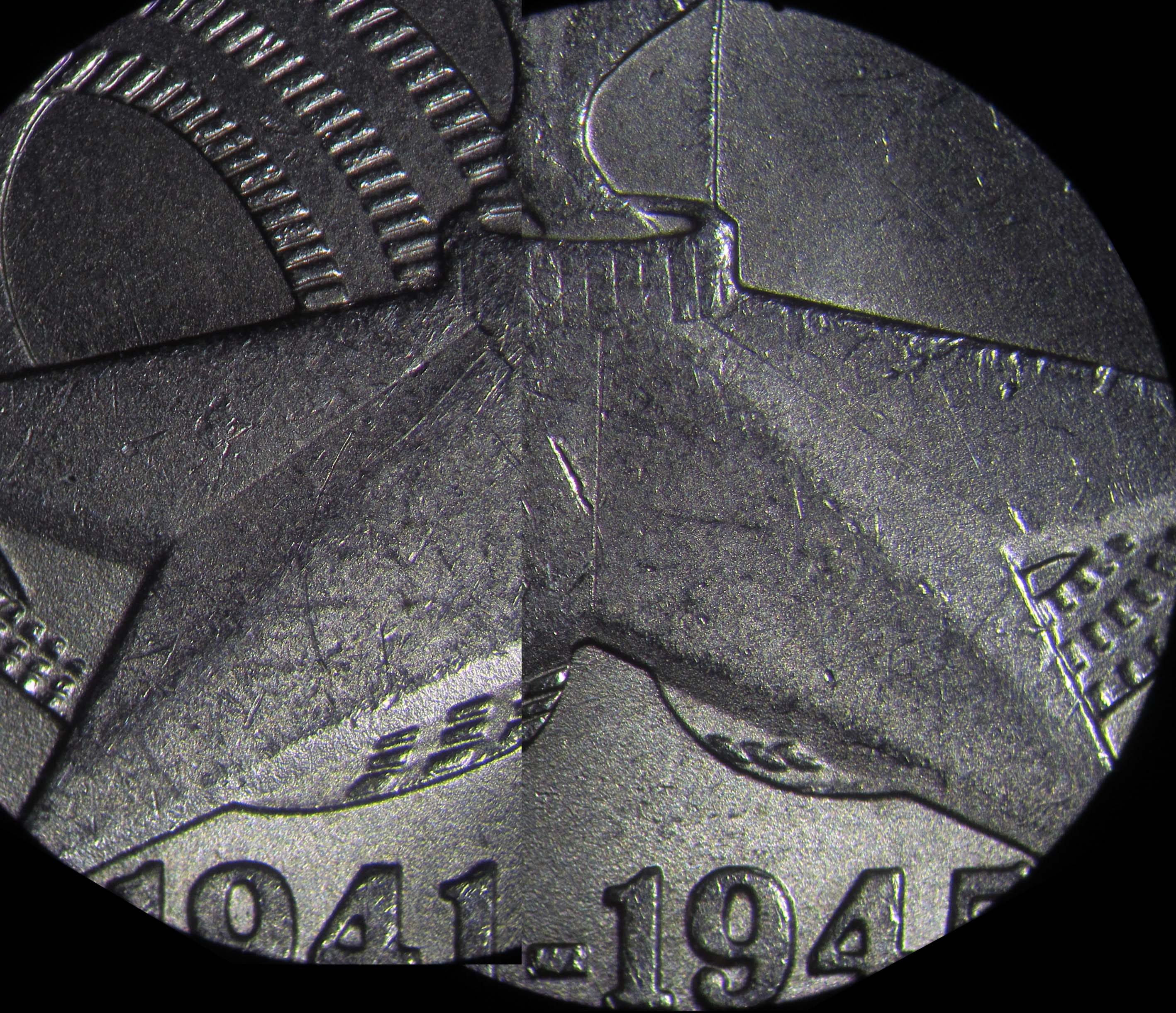

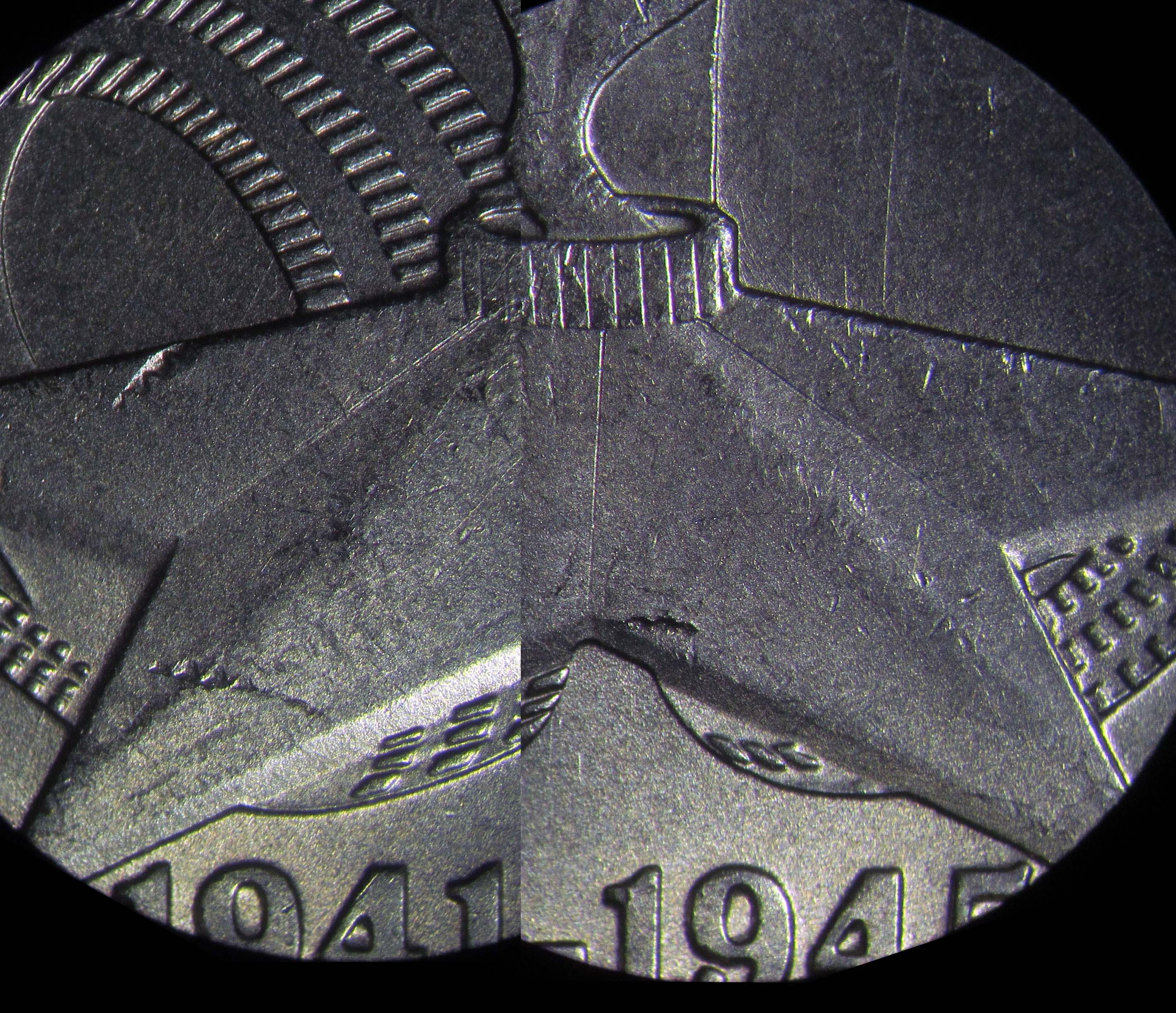

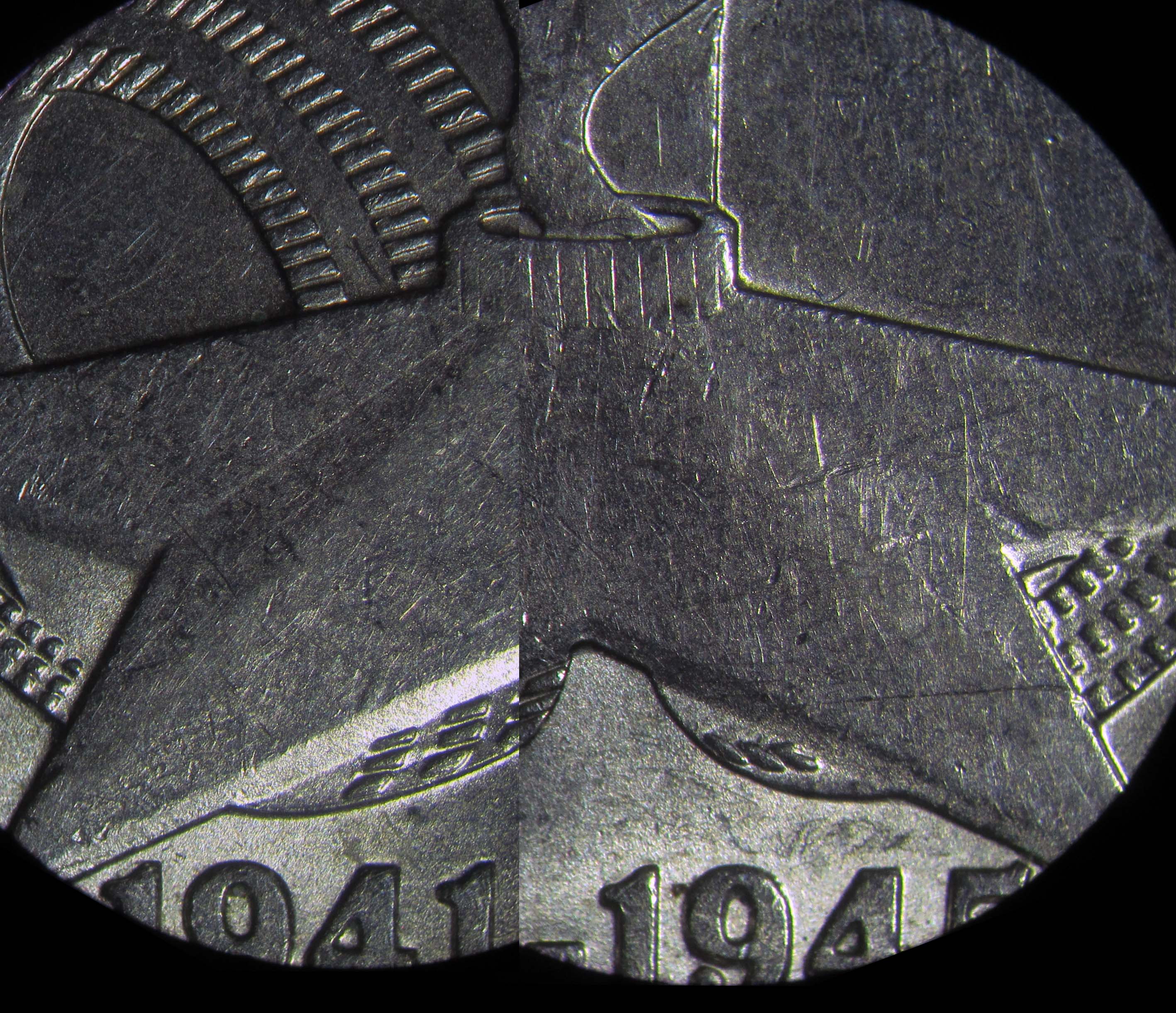

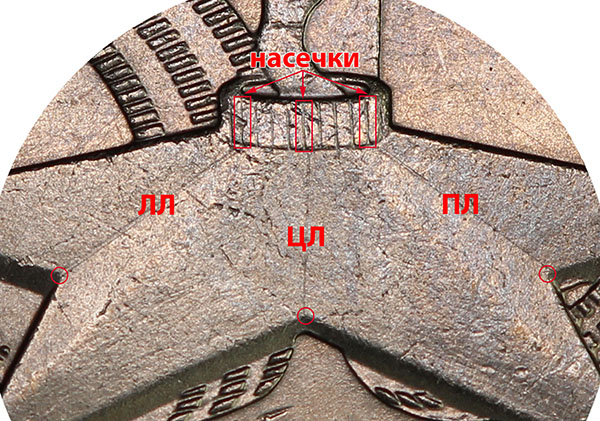

Для определения вариантов следует смотреть на то, как лучи расположены относительно насечек на звезде (насечки, относительно которых выполнены все описания, помечены на рисунке ниже) и относительно соединений граней звезды (помечены кружочками). Кроме того, во многих случаях присутствуют особые "фишки" в структуре лучей (утолщения, раздвоенности, разрывы, заходы на грани), по которым можно легко и быстро определить ту или иную гравировку.





Описание стоит начать с самого распространённого варианта. Обозначим его за 0.

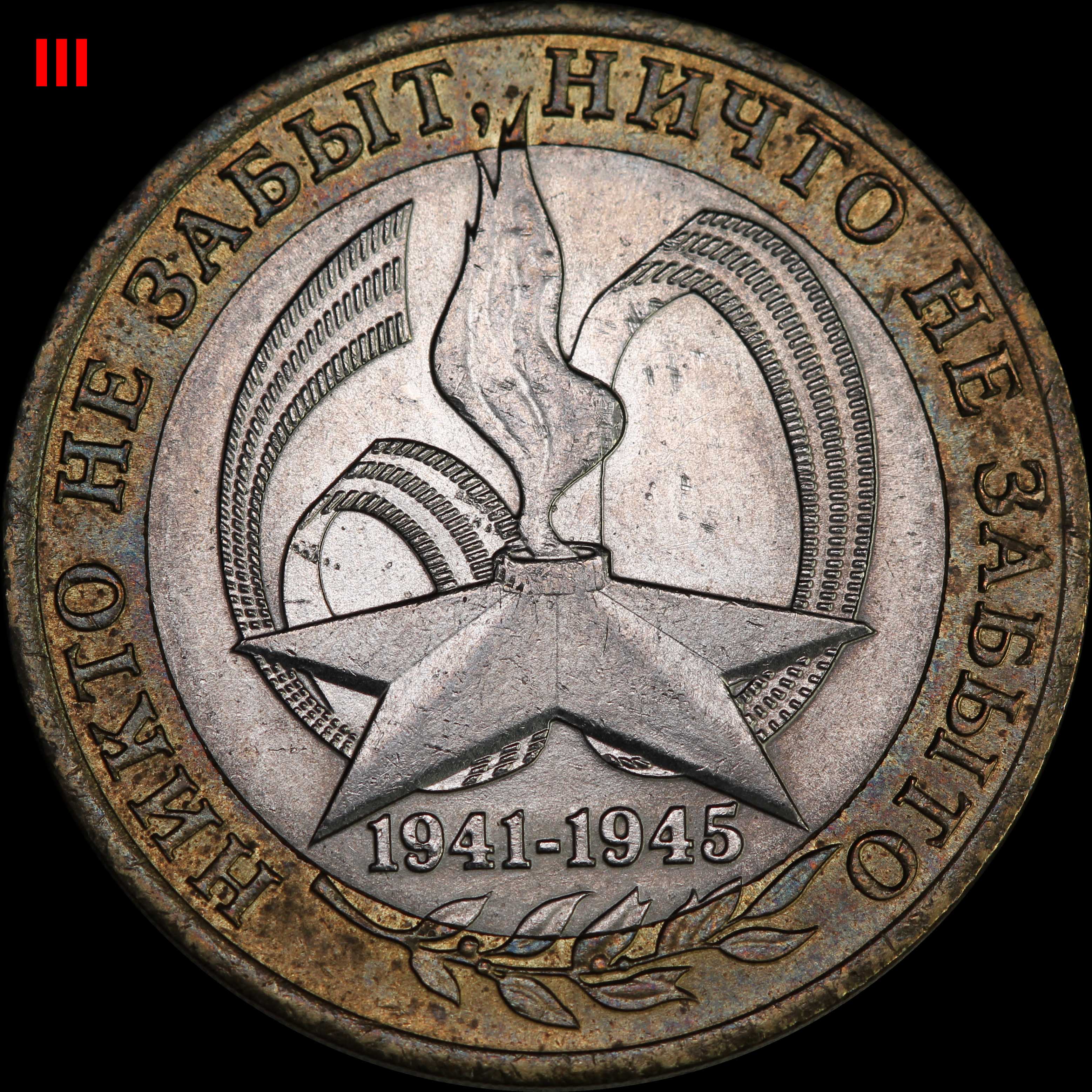

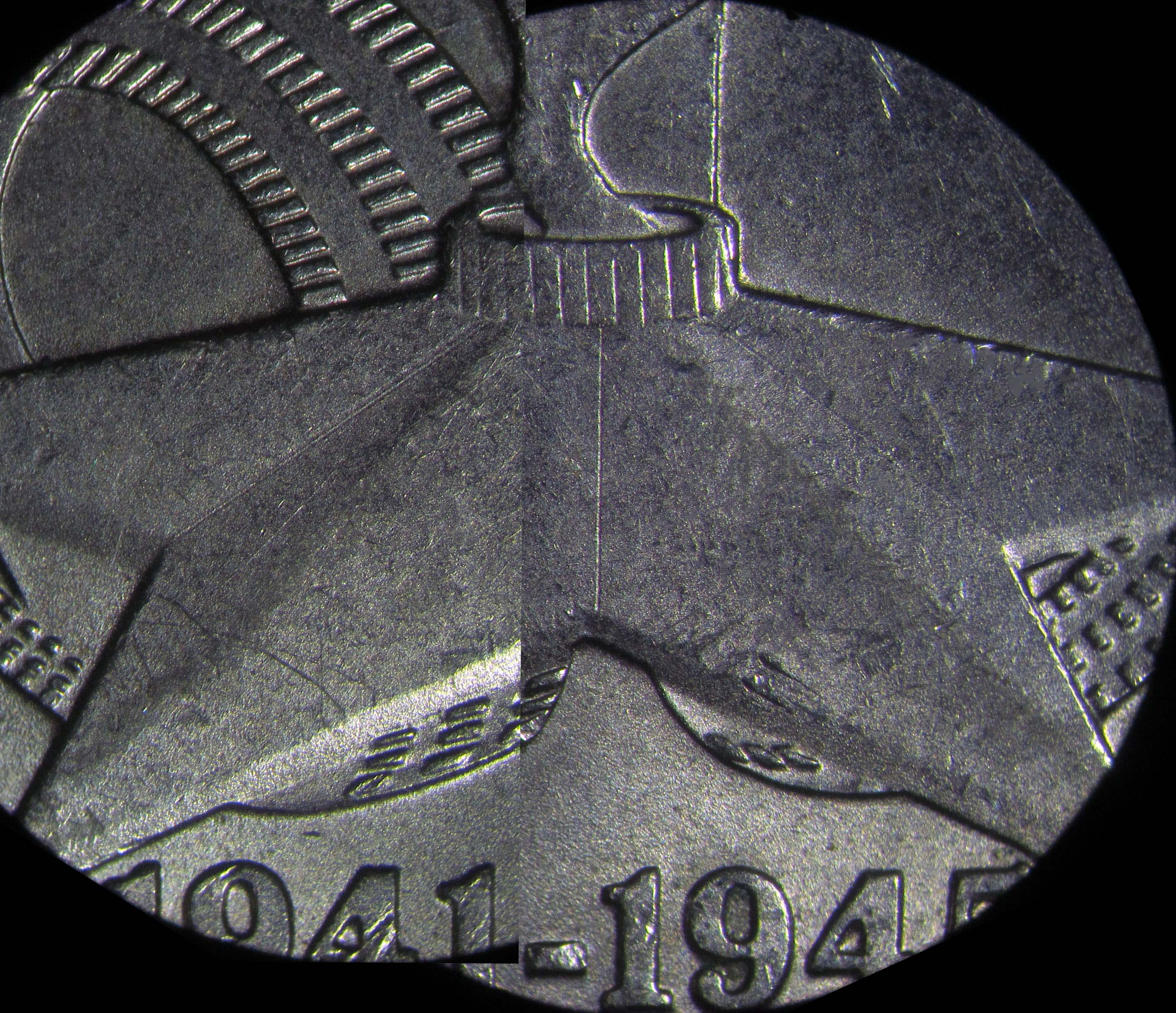

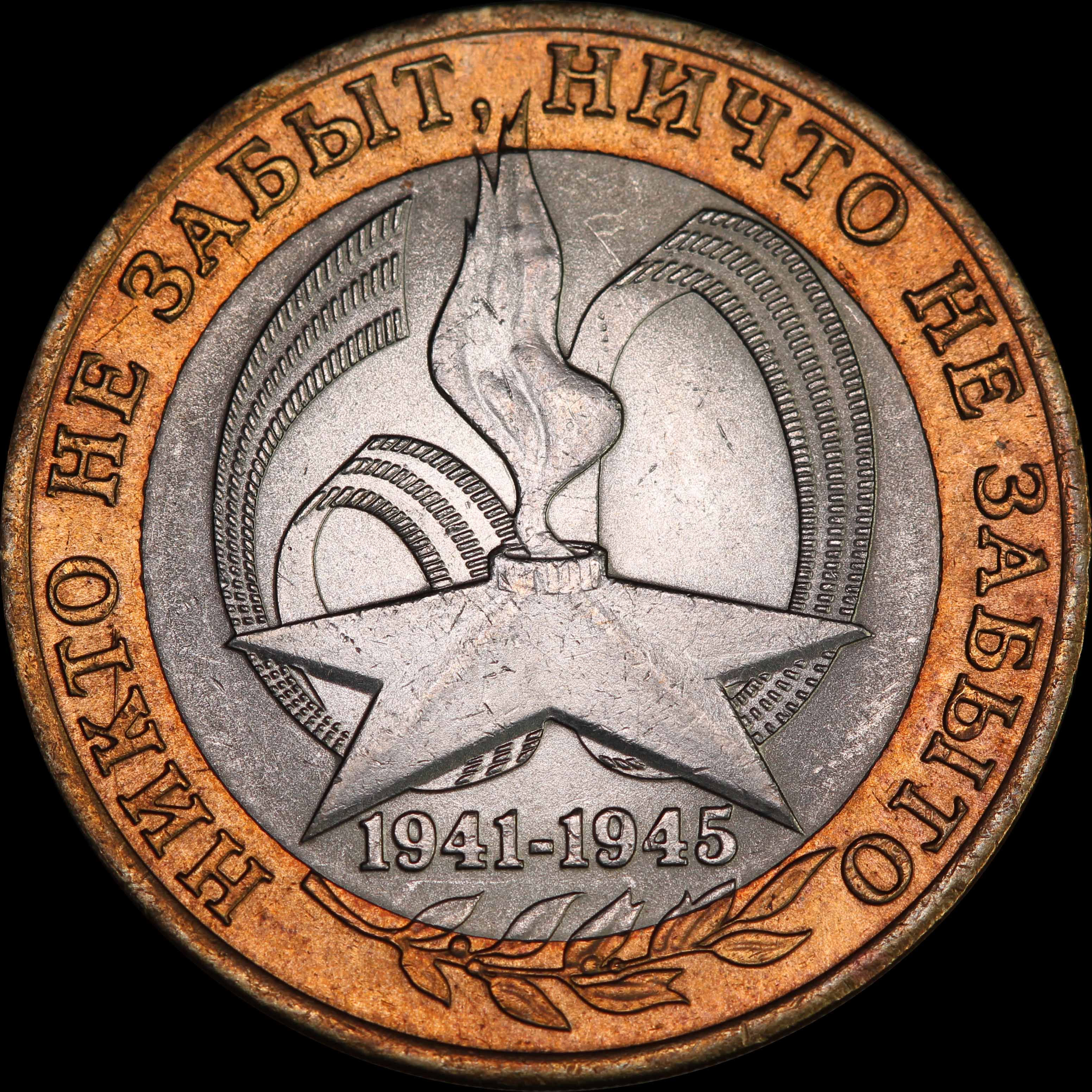

Гравировка №0:

Центральный луч: идёт чуть левее середины между насечками; правее соединения граней.
Правый луч: идёт чуть правее насечки, практически касаясь её; через соединение граней.
Левый луч: идёт примерно в середину между насечками; через соединение граней. Луч выглядит двойным из-за хорошо видимого и несовпадающего с лучом раздела граней.
Гурт: III. Примечания:

1) В куче случайно взятых монет этого варианта будет 70-85% от количества (зависит от региона).

2) Это, безусловно, гравированный вариант, однако у него имеется существенное отличие от всех остальных – уменьшенный размер. Или, пожалуй, правильнее сказать, что у остальных гравировок размер увеличен (на 0.6 – 1.1%).

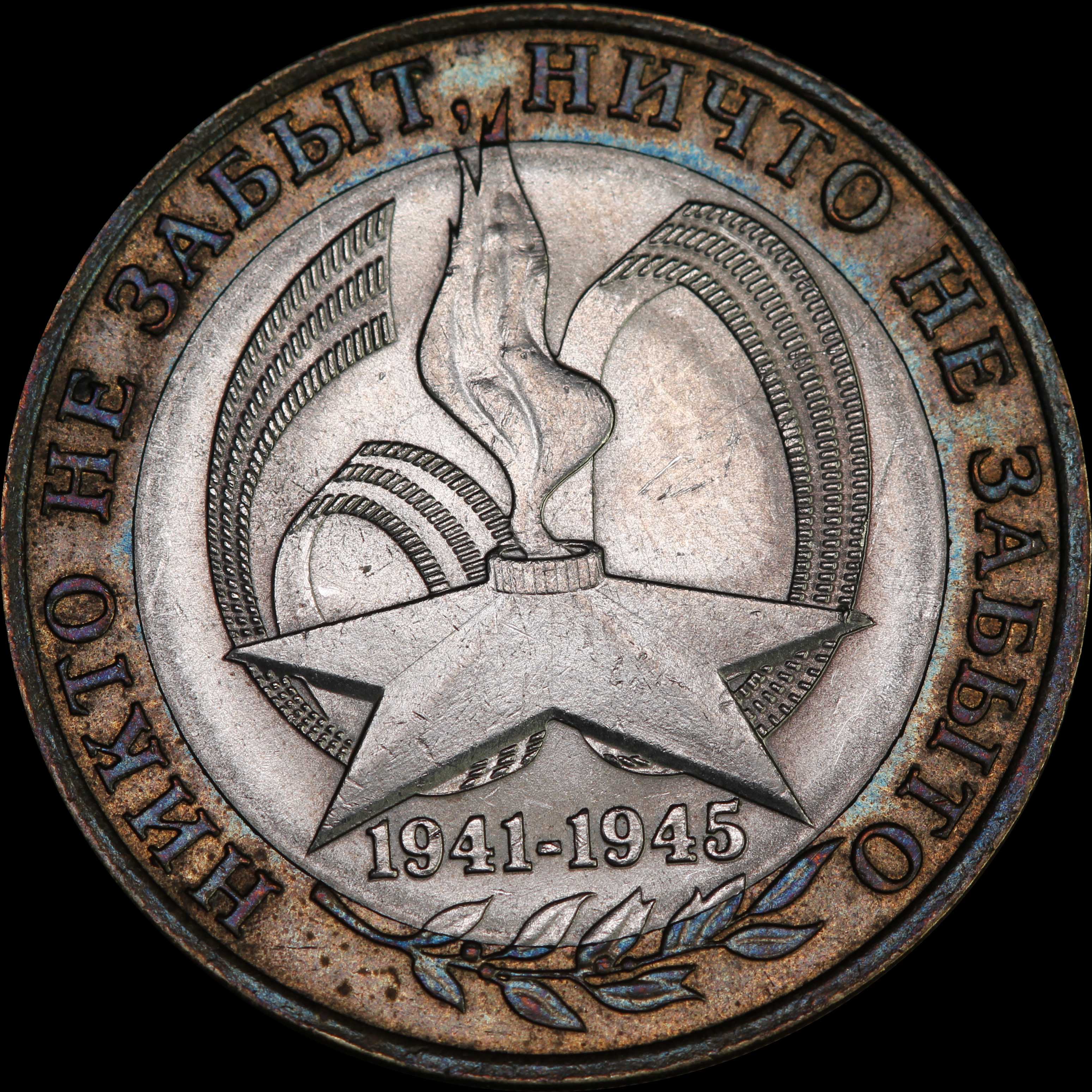

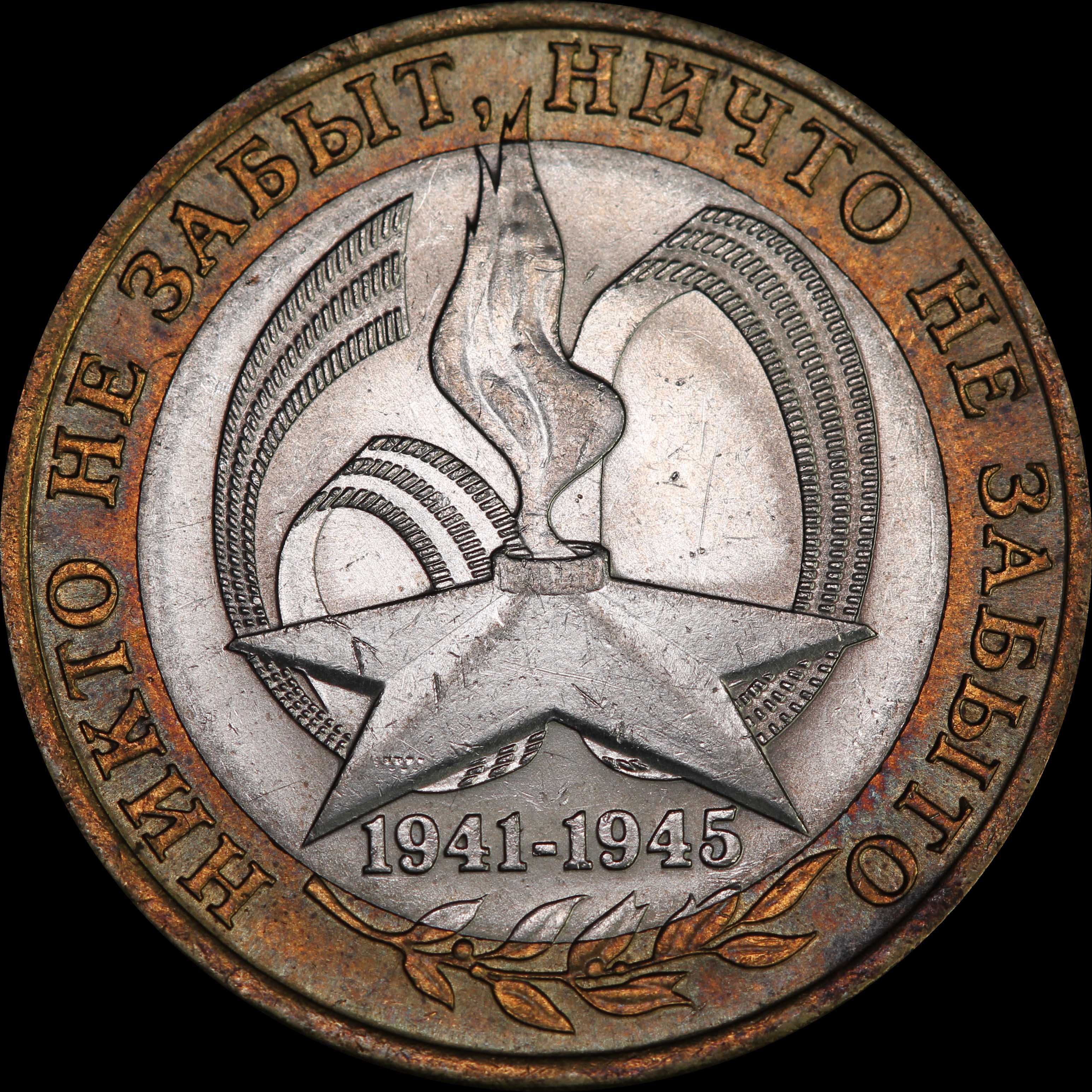

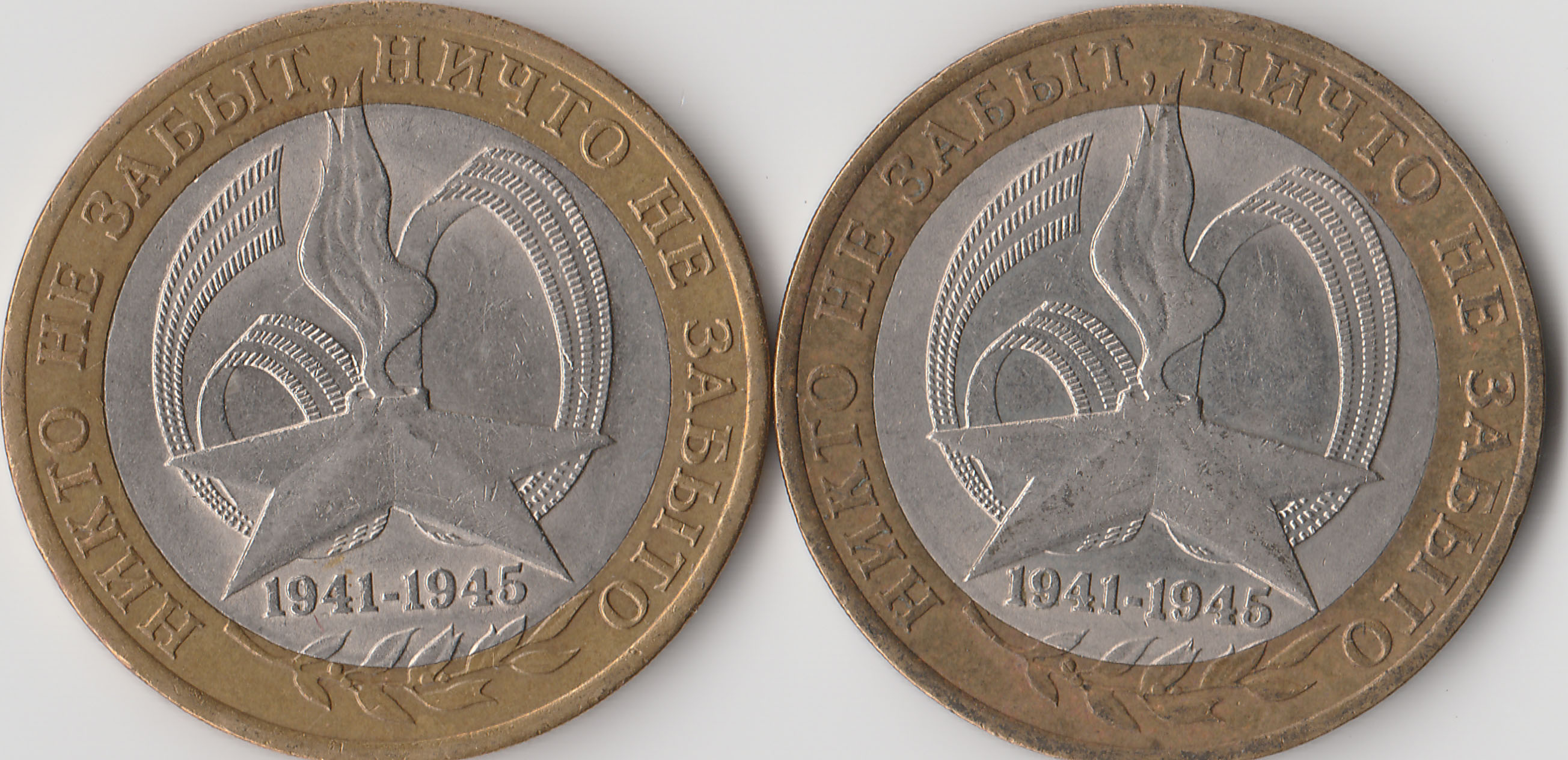

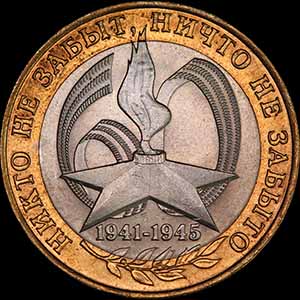

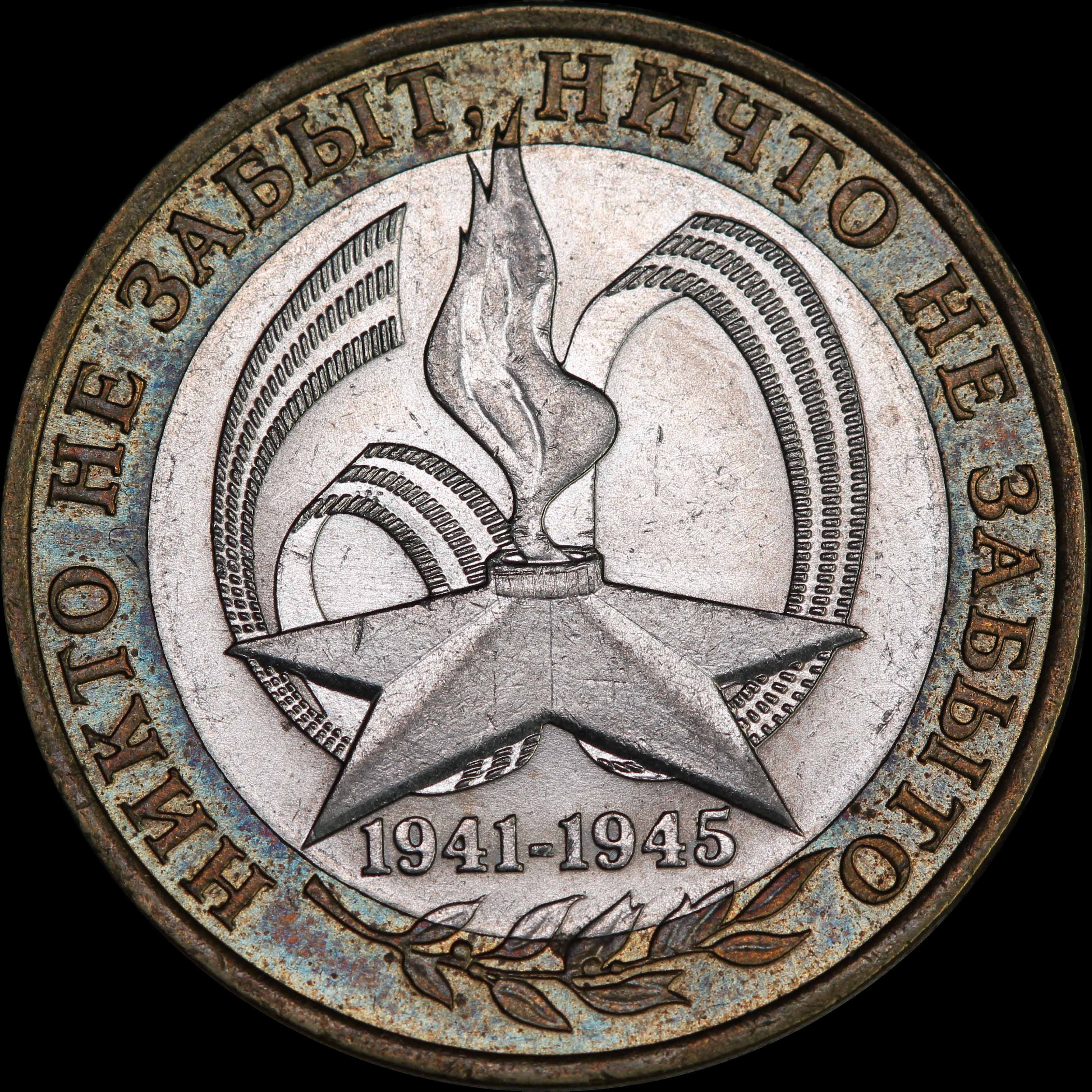

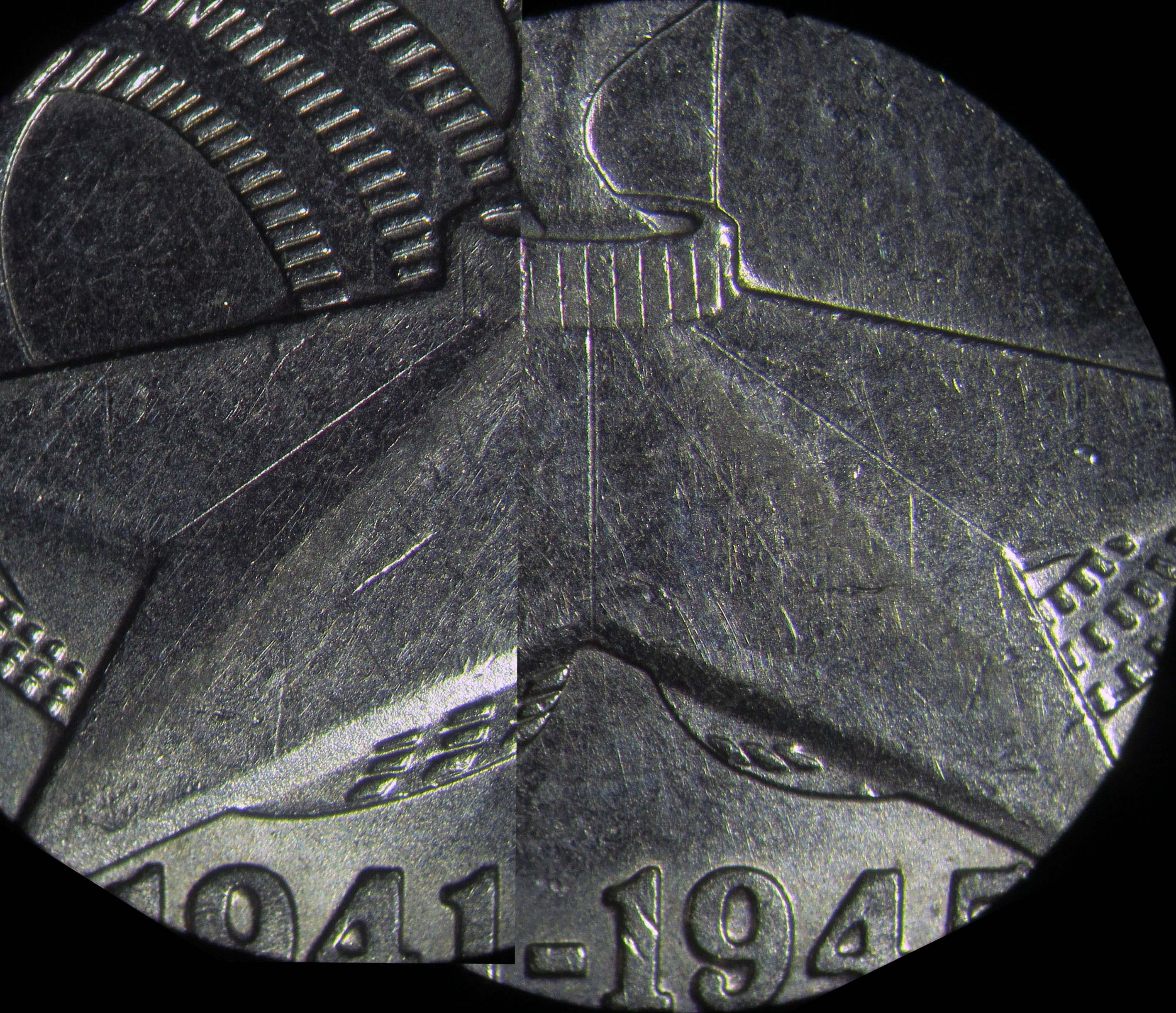

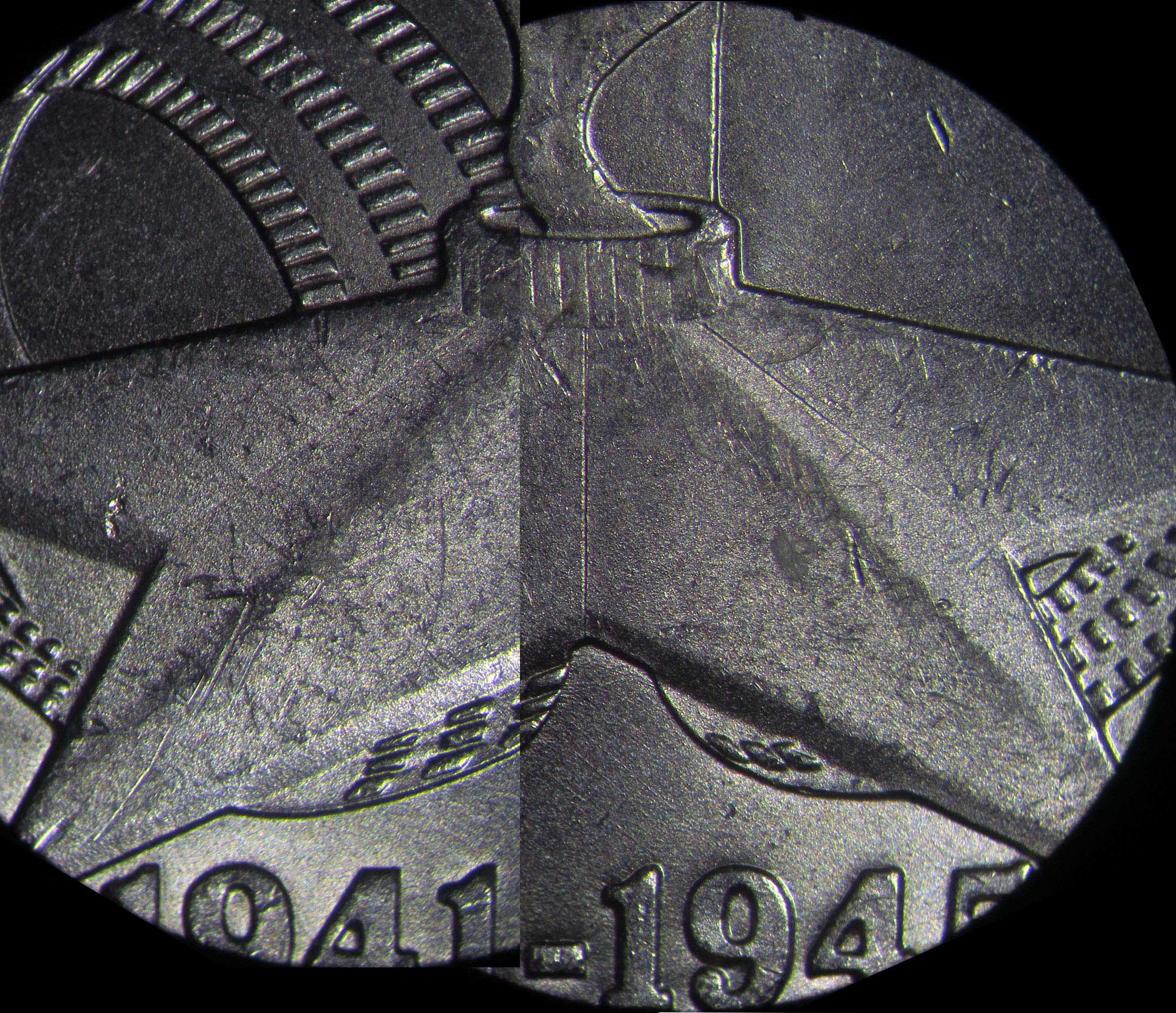

3) Существуют монеты 0 с увеличенным масштабом (вплоть до +1.7%) – попадаются не очень часто и не образуют каких-либо устойчивых вариантов по размерам. Видимо, в этом году была какая-то массовая проблема со штемпелями. Пример скана такой монеты с увеличенностью более 1% относительно стандартной приведён ниже.

4) В каталоге Гусева и Купреева утверждается, что 0 существует с гуртом I, однако такой монеты мы найти не смогли.



Центральный луч: идёт чуть левее насечки; левее соединения граней. Сверху луч раздвоен, снизу доходит до границы звезды.

Правый луч: идёт чуть левее насечки; чуть ниже соединения граней. Луч не доходит до ободка, сверху выходит из круглого углубления. Луч идёт под заметным углом относительно раздела граней. В нижней части луч гравирован слабо.

Левый луч: гравирован очень слабо как тонкая линия чуть ниже раздела граней.

Гурт: I.

Центральный луч: идёт в насечку; в соединение граней. Луч очень широкий, снизу доходит до границы звезды. Луч немного сужается к нижней части; в самом верху (рядом с насечкой) становится чуть уже.

Правый луч: идёт левее насечки (примерно по середине между насечками); в соединение граней. Луч не доходит до ободка. Луч идёт ниже раздела граней, примерно параллельно ему и на значительном удалении.

Левый луч: идёт левее насечки; чуть выше соединения граней. Немного вылезает на нижнюю грань звезды.

Гурт: I. Примечания:

Центральный луч: не гравирован.

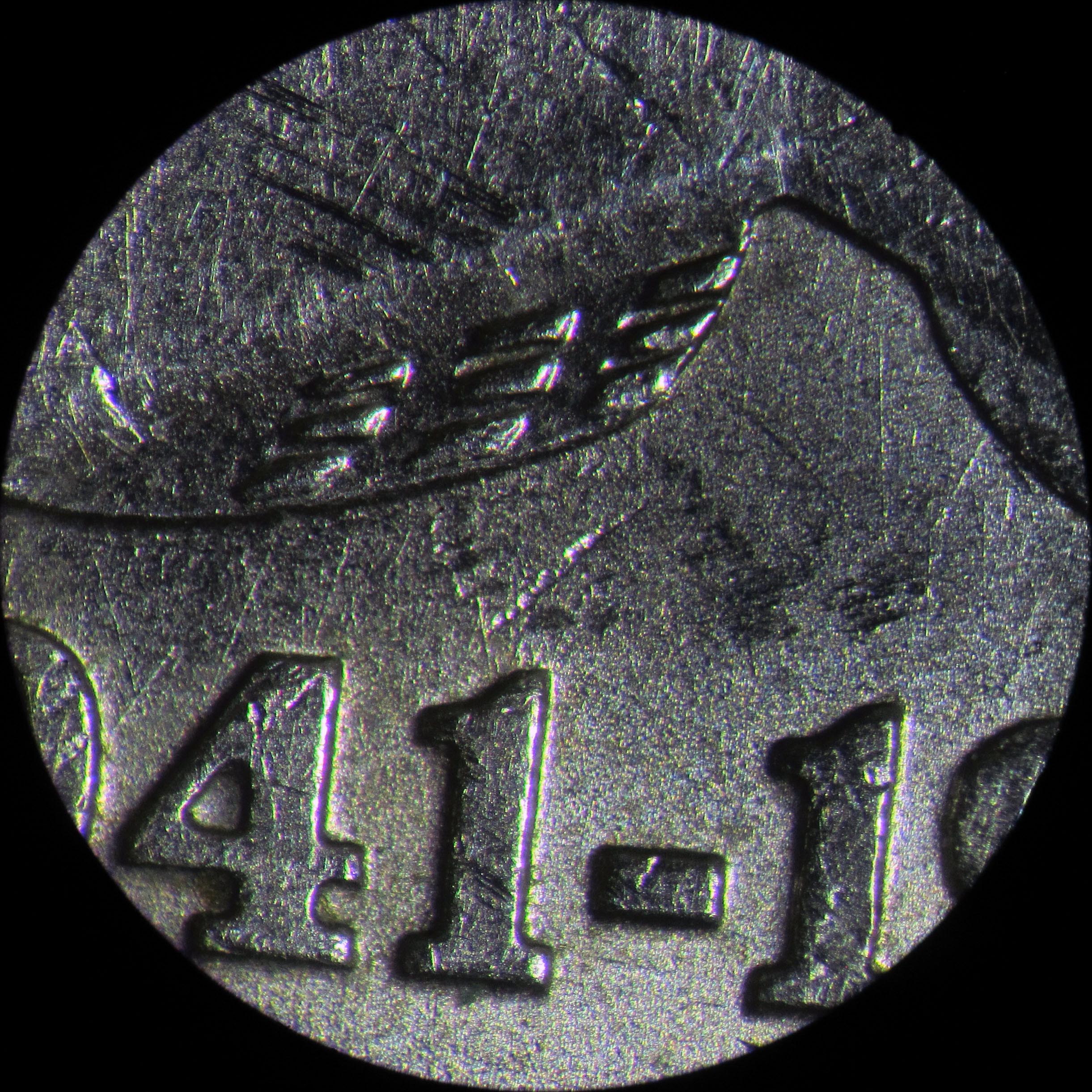

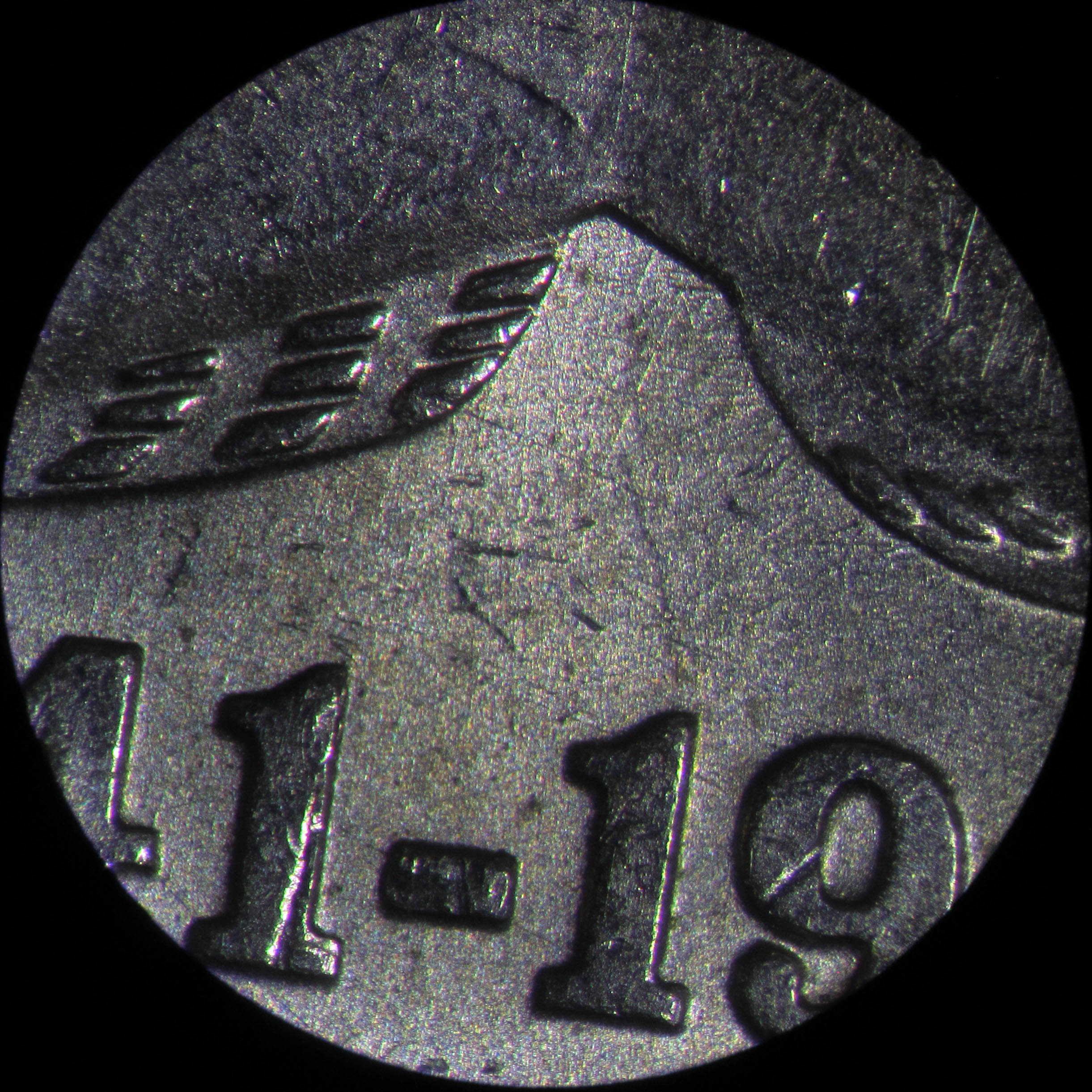

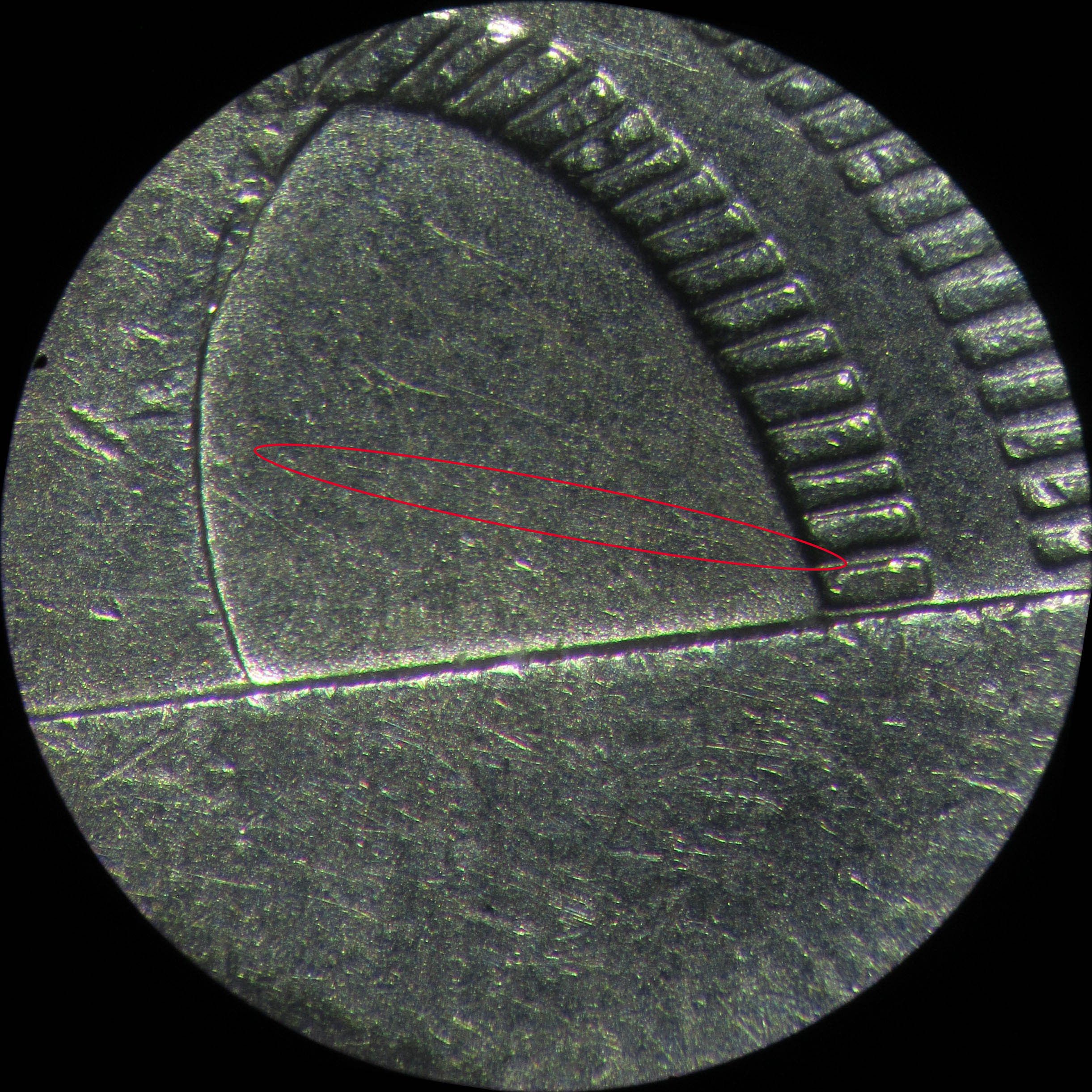

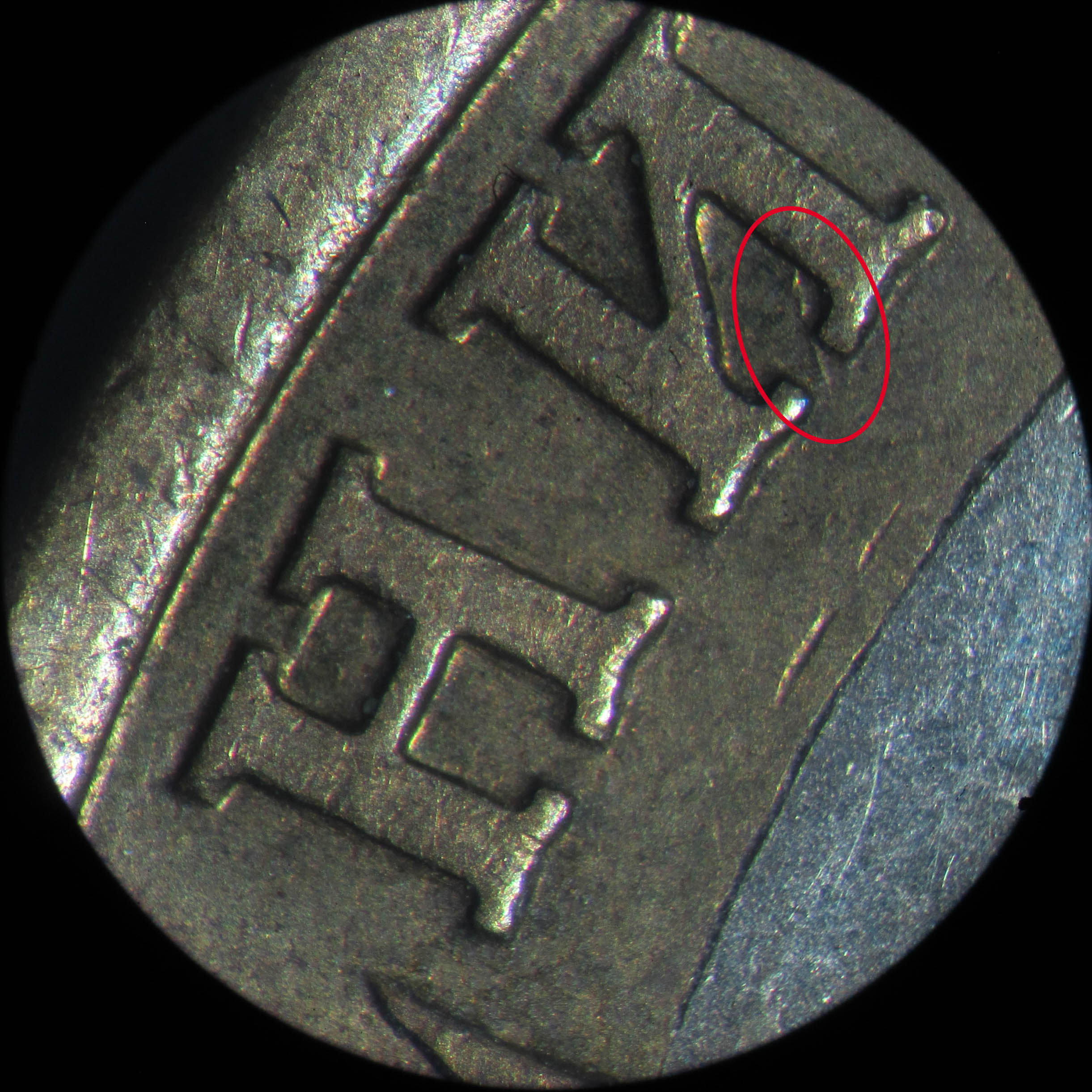

Примечания: 1) Все варианты из группы * легко теряют всякие следы гравировки центрального луча при хождении монеты в обороте, однако это не переводит их автоматически в *0. Для отнесения монеты к этому варианту можно использовать шлифовку. Поэтому необходимо искать подобные монеты в идеальном состоянии и создавать базу данных шлифовок. Пока в этой базе одна монета, которую описывал в своём каталоге Владимир Филин. Её характерный признак - толстая линия между буквами К и Т.

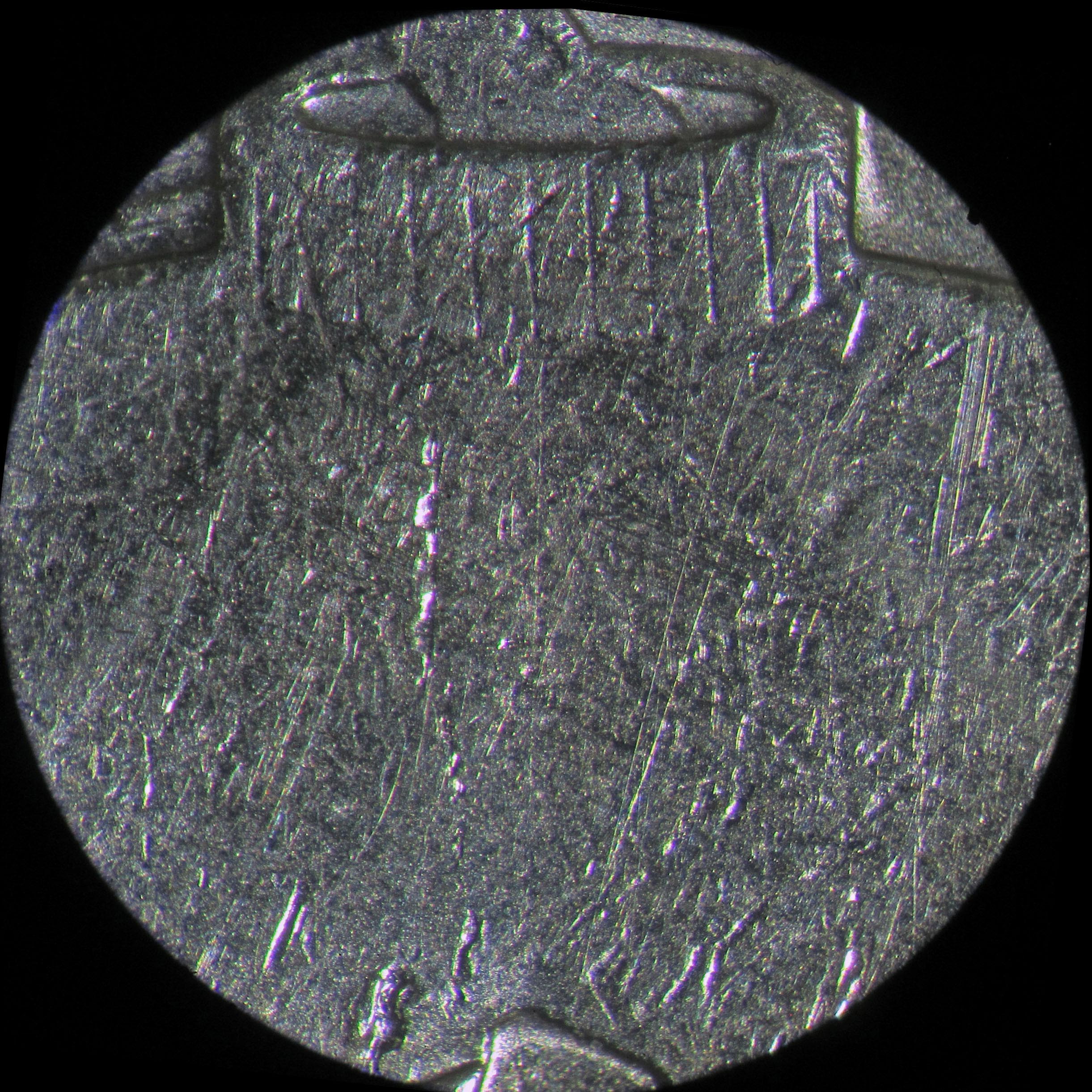

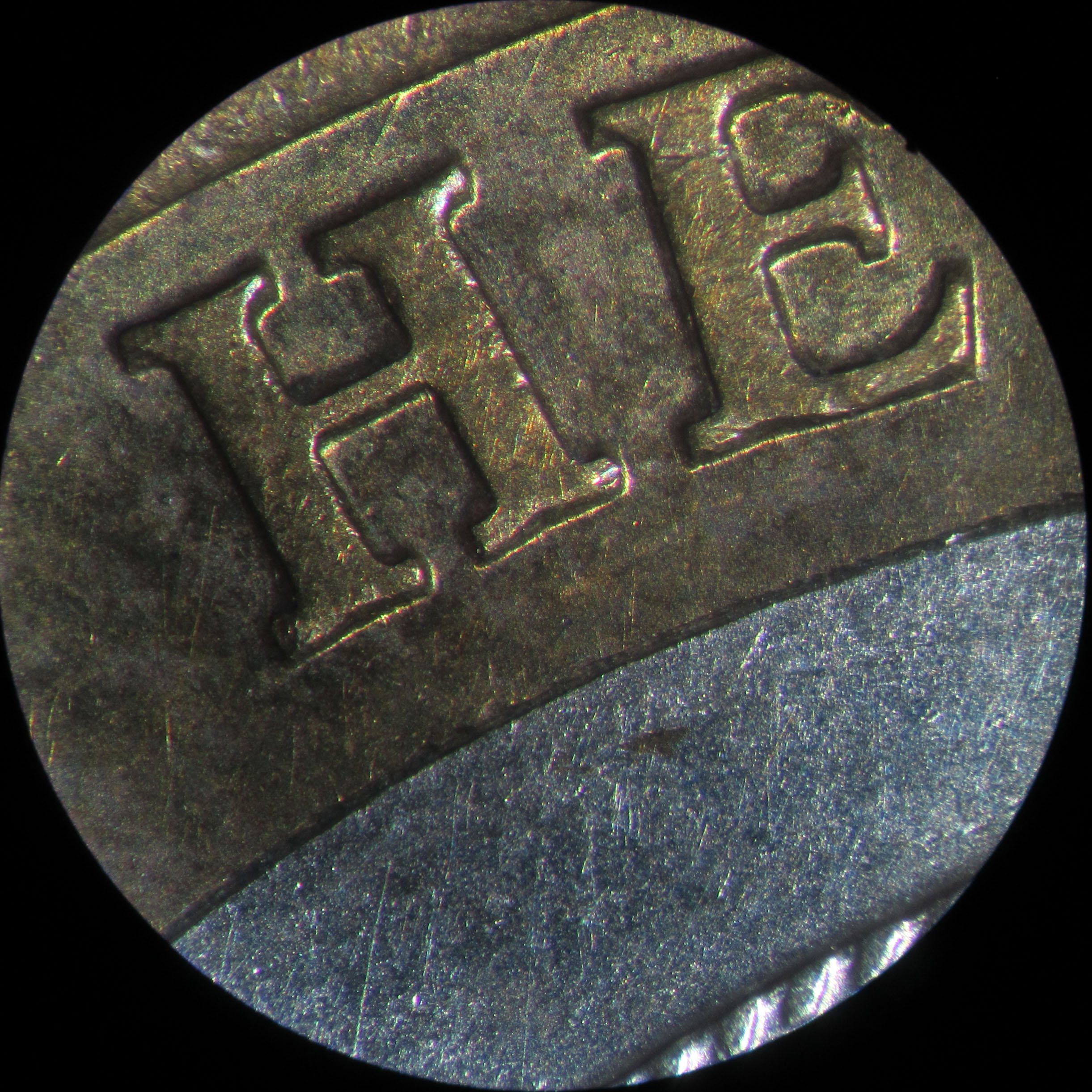

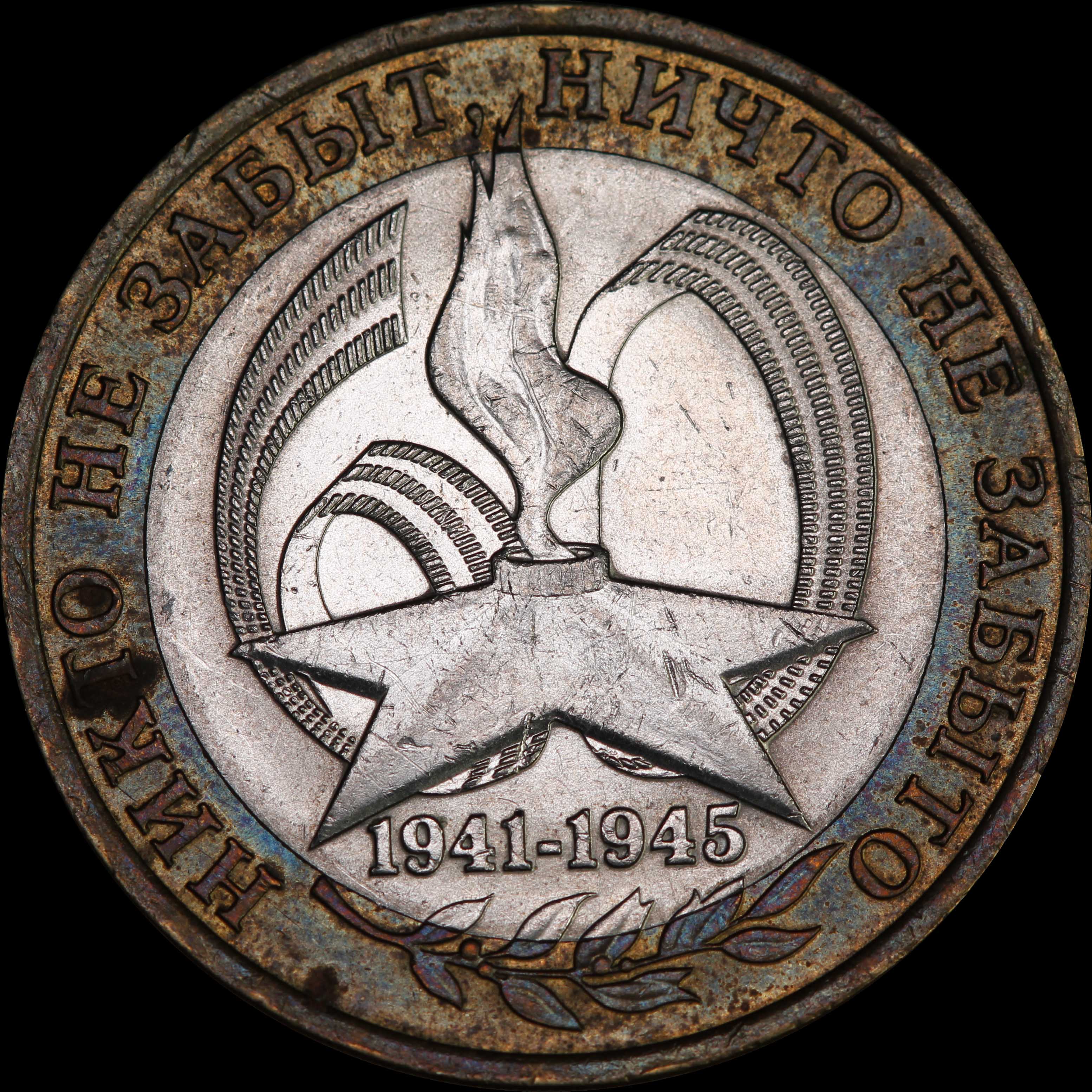

Центральный луч: идёт немного правее насечки (примерно на 1/6 от расстояния между насечками); немного левее соединения граней. Луч ровный, одинарный. В нижней части гравирован очень слабо и пропадает.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

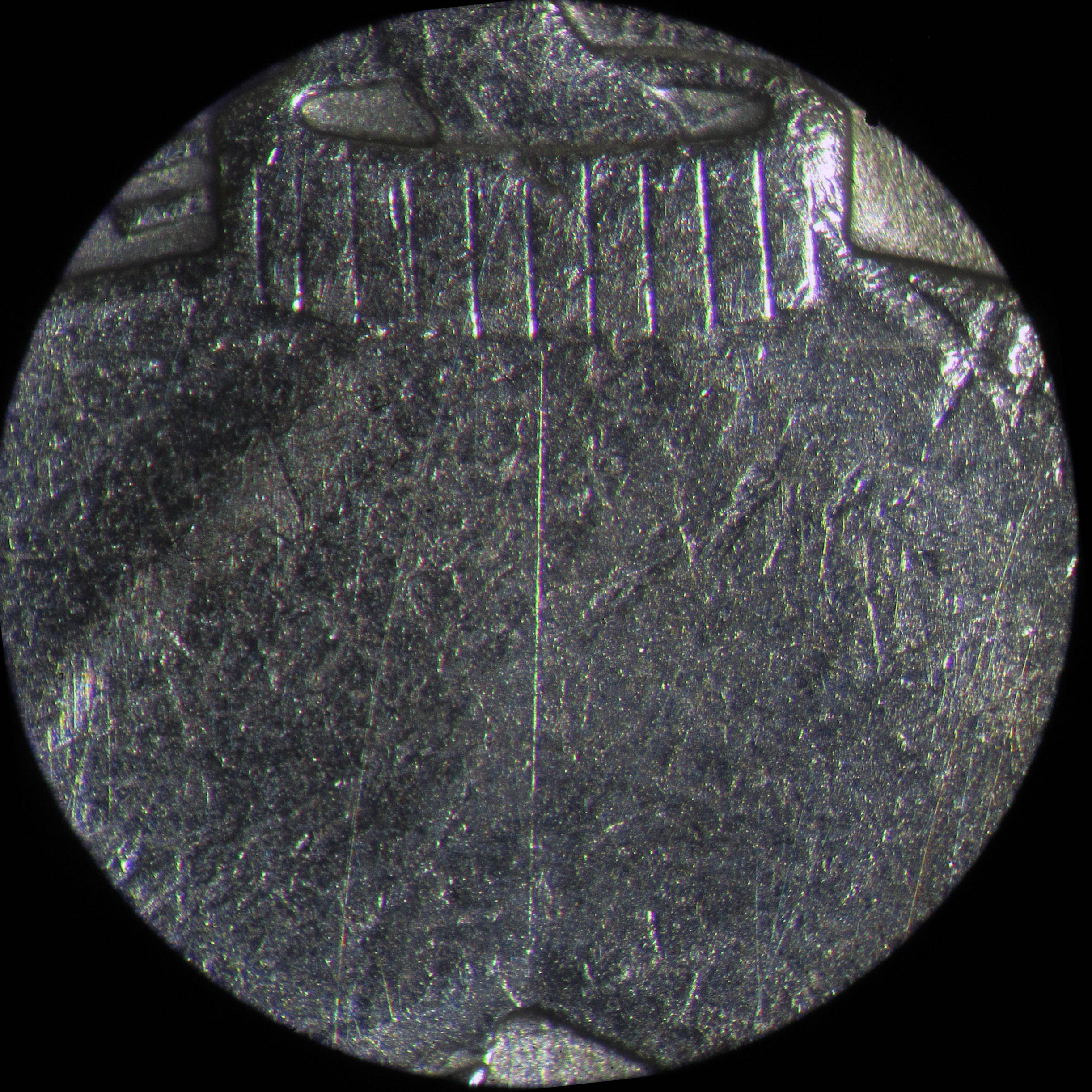

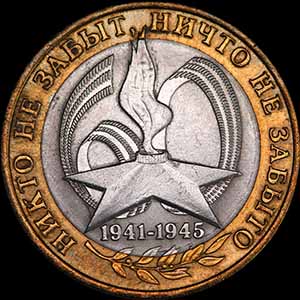

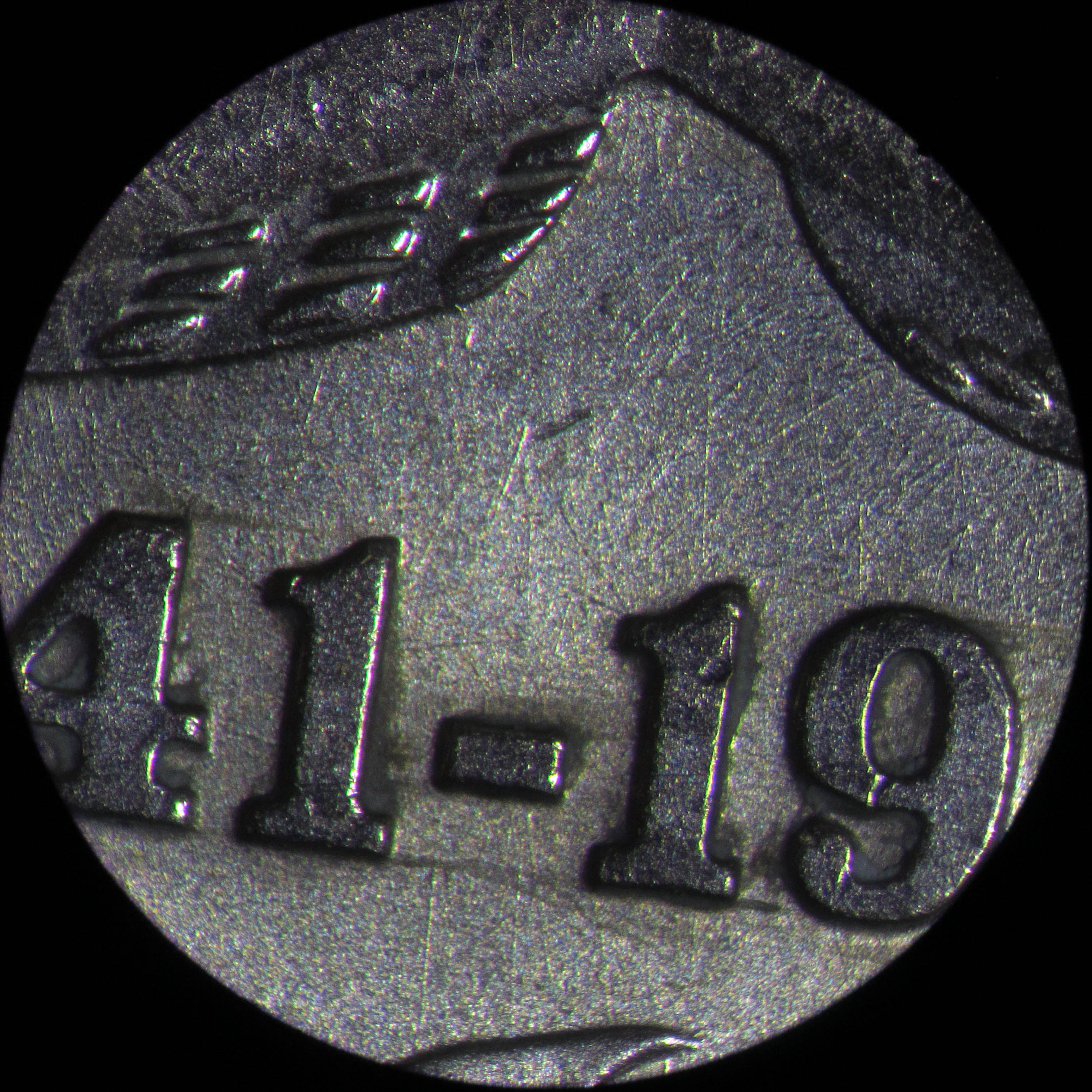

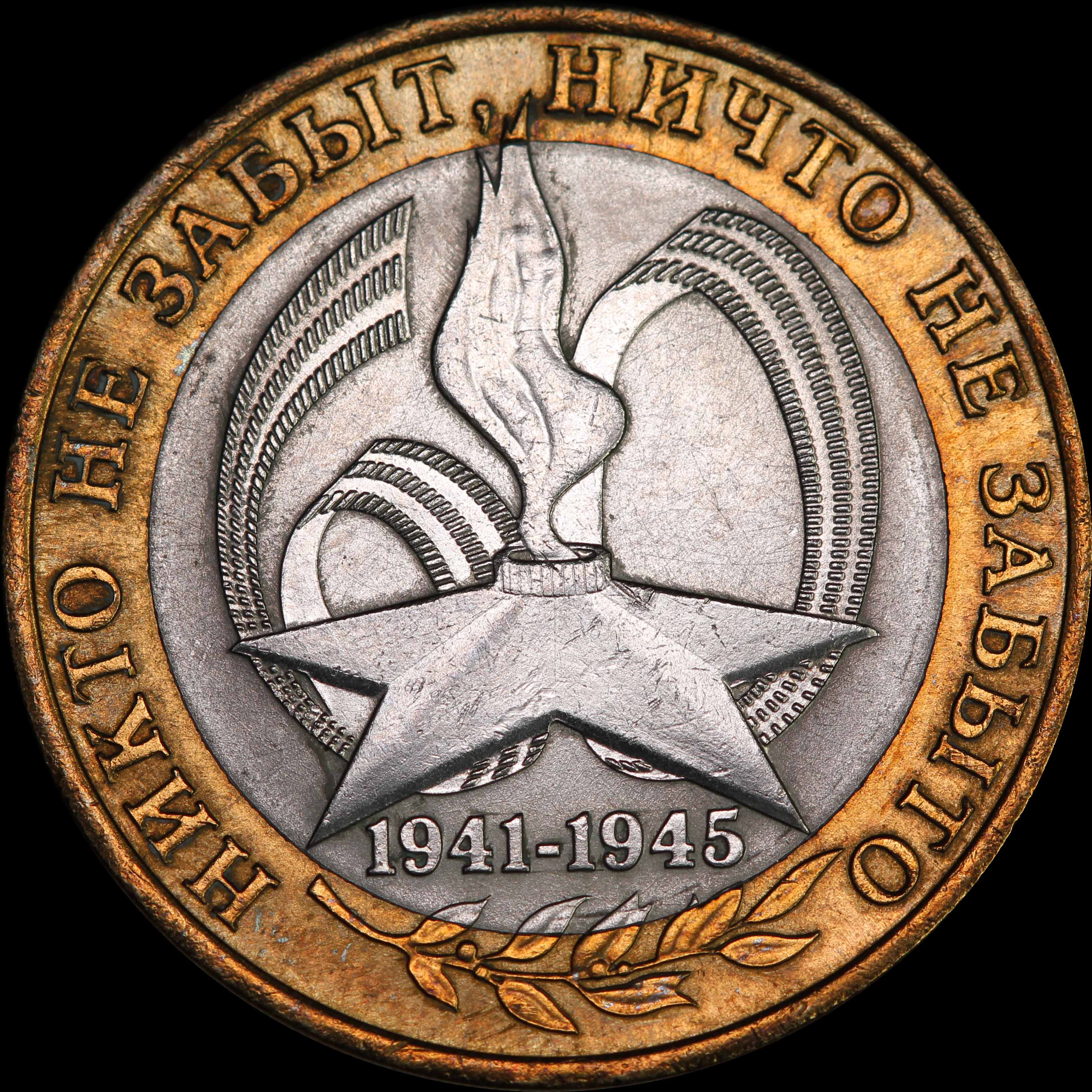

Центральный луч: идёт под немного большим углом, чем *2-1, поэтому низ луча чуть ближе к соединению граней. Луч ровный, в верхней части раздваивается, дополнительный луч расположен слева практически вплотную к основному.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

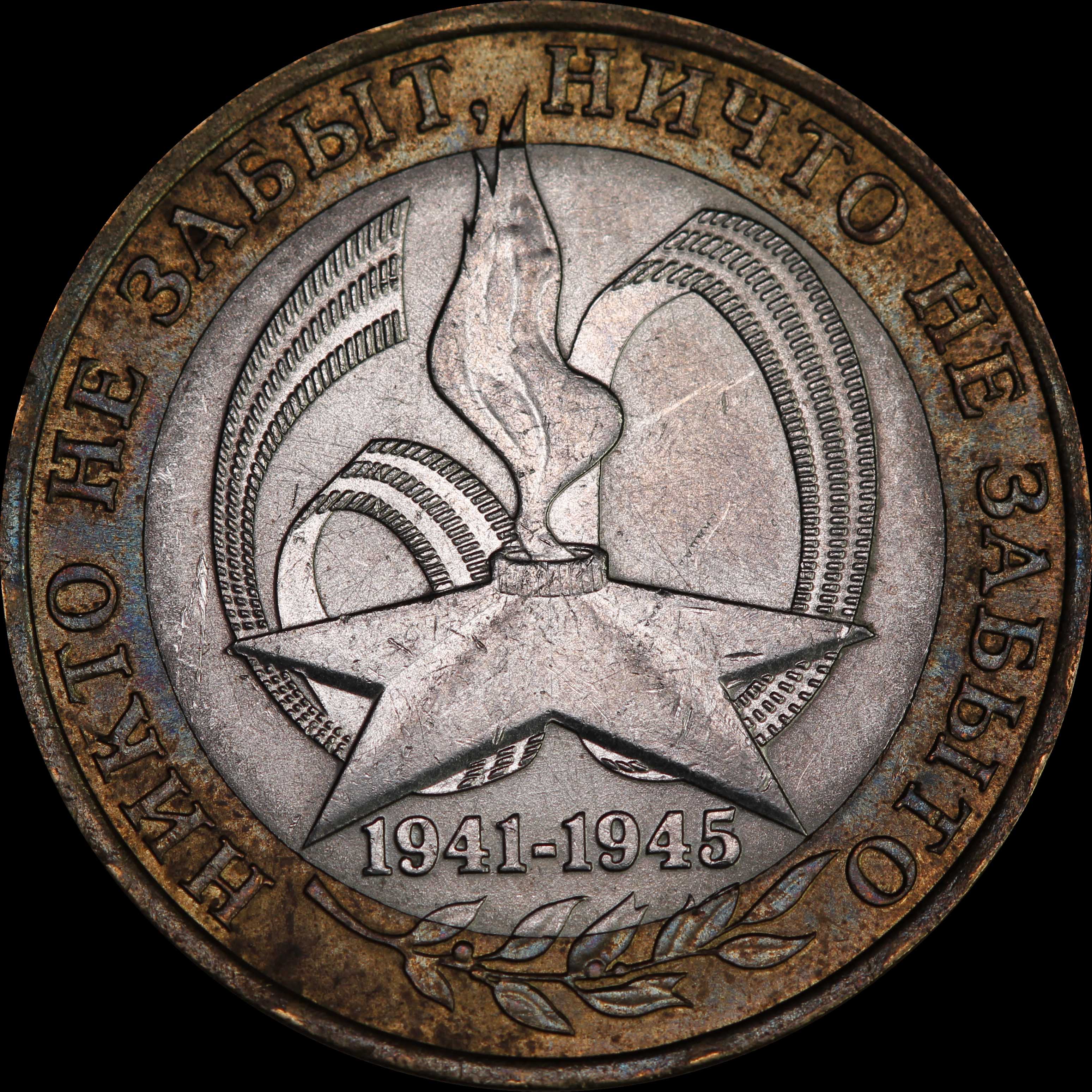

Центральный луч: идёт практически так же, как *2-2. Луч одинарный; в самом низу имеет излом - уходит чуть влево от основной линии.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

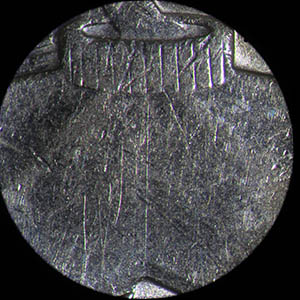

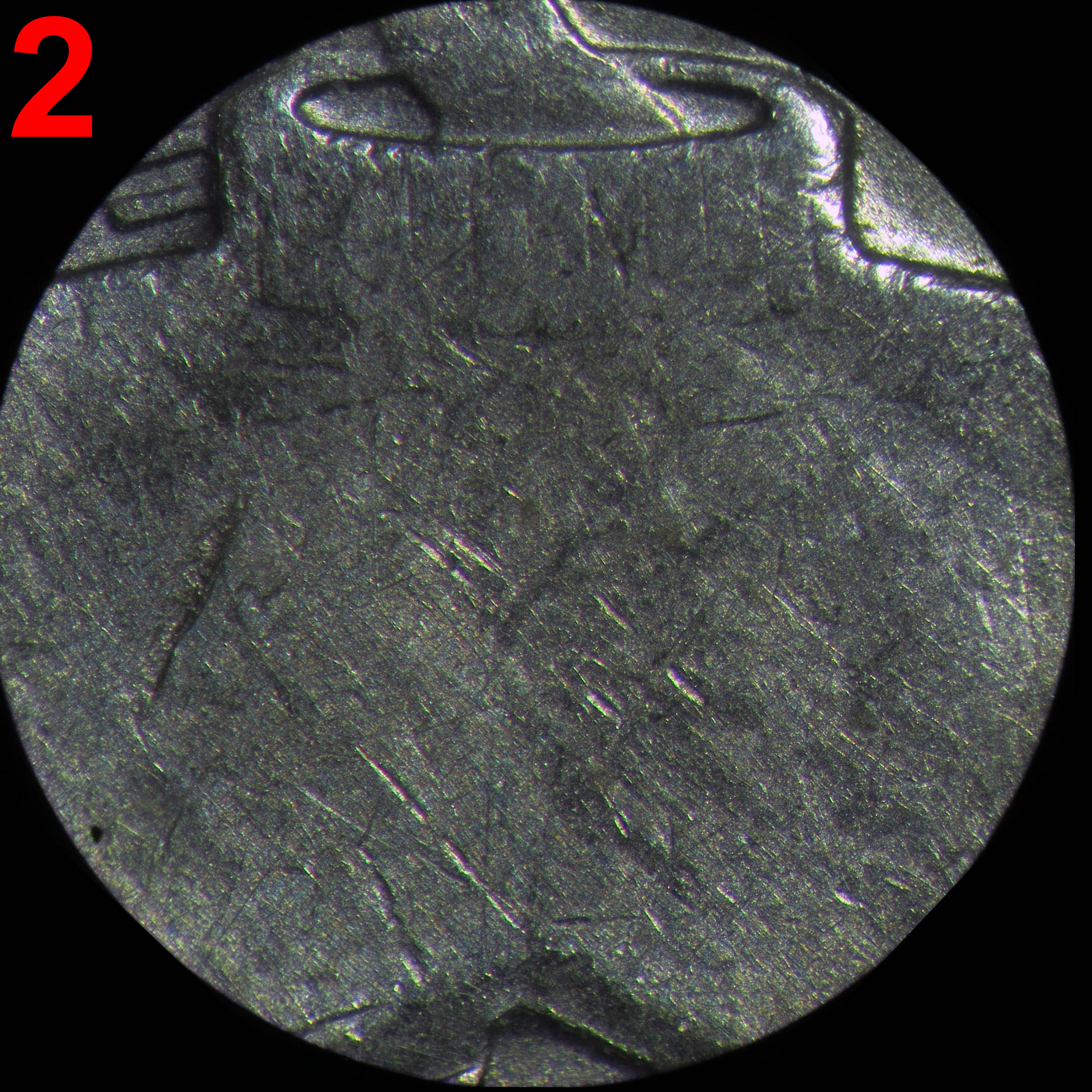

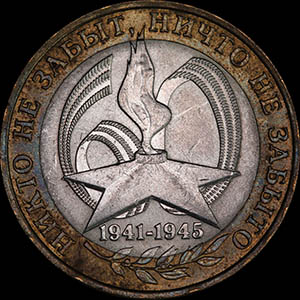

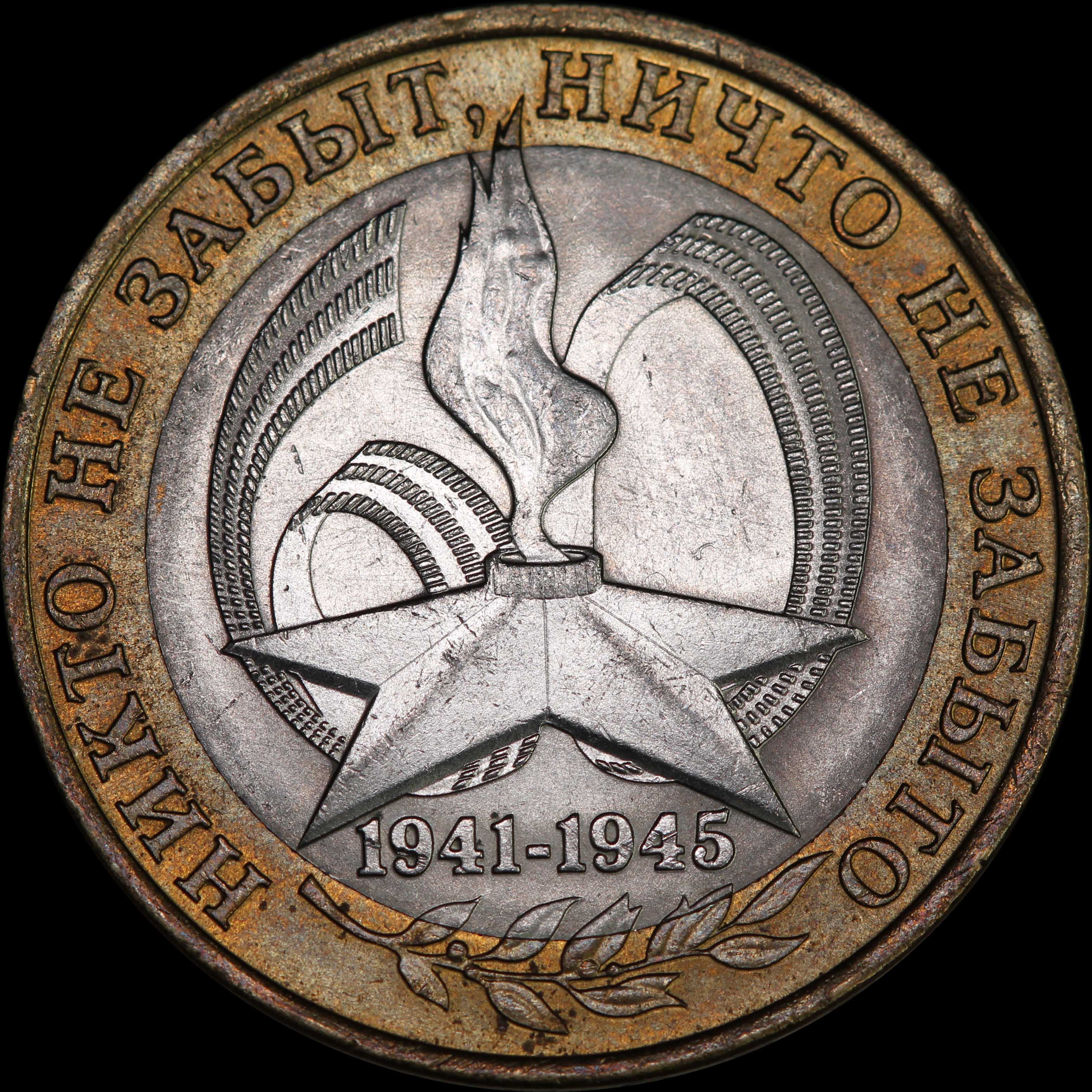

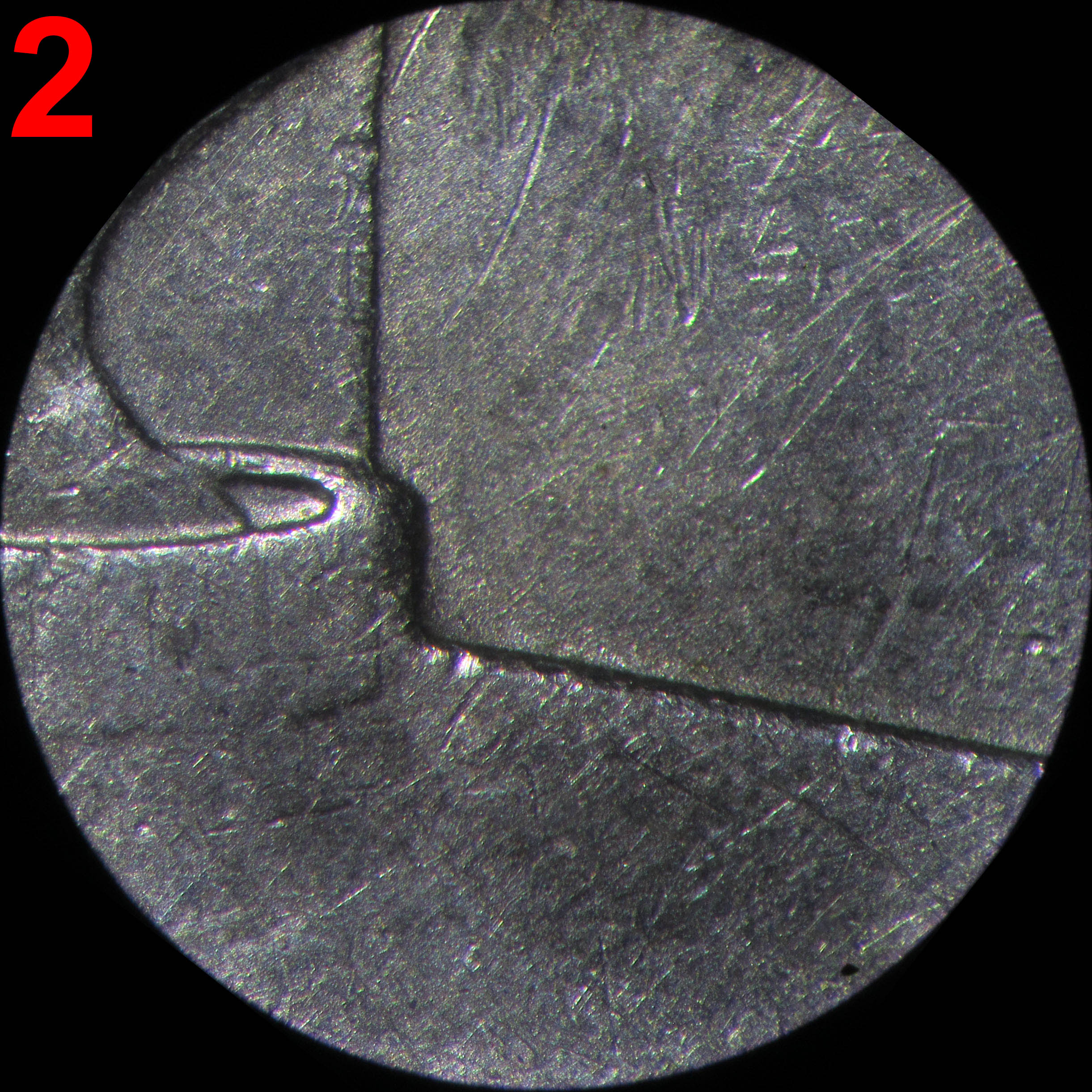

Центральный луч: идёт практически так же, как *2-2 и *2-3. Луч одинарный, видимо, не выпуклый, виден плохо.

Примечания: 1) Известно две штемпельных пары (впрочем, состояние монет не идеально, и не исключено, что это могут быть разные варианты).

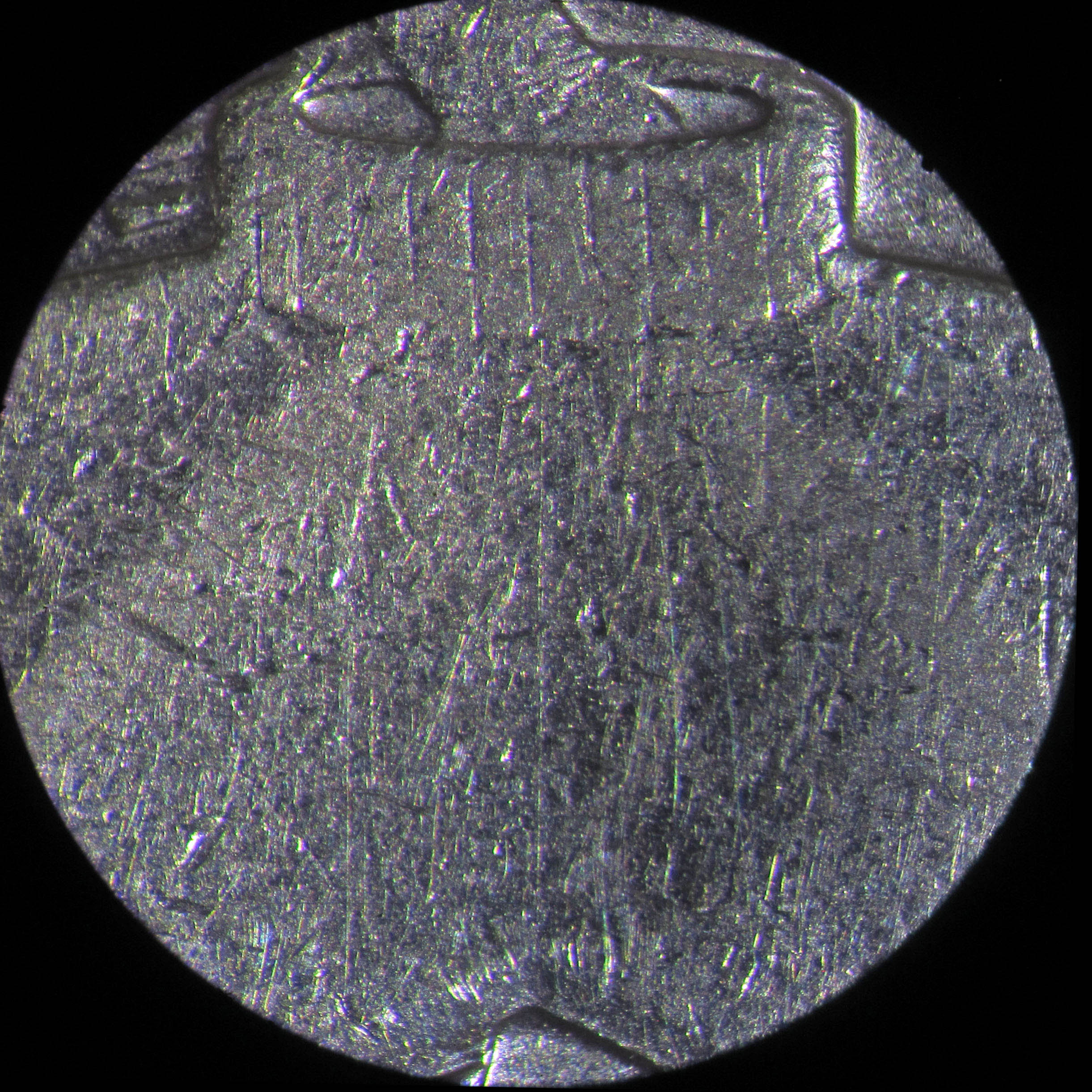

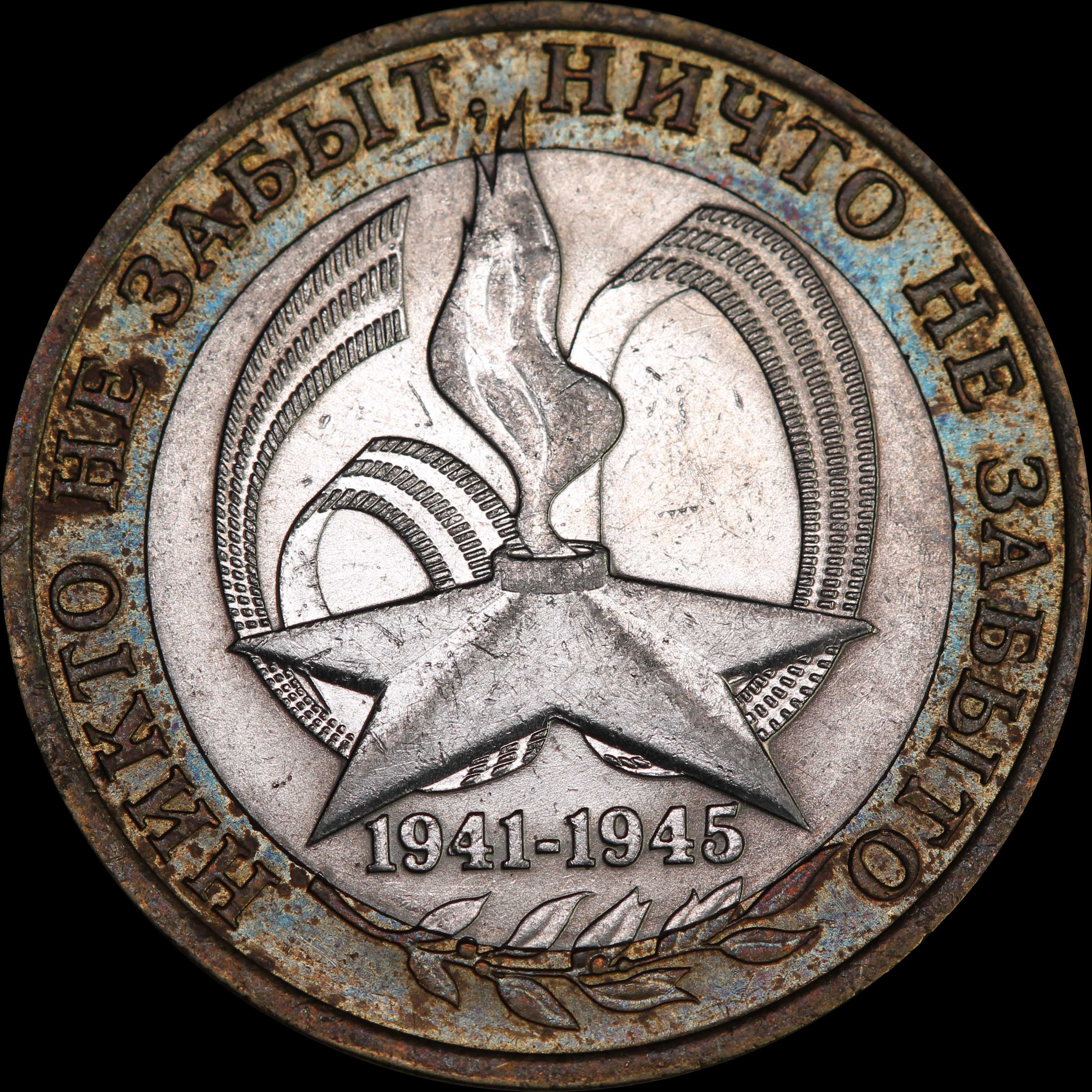

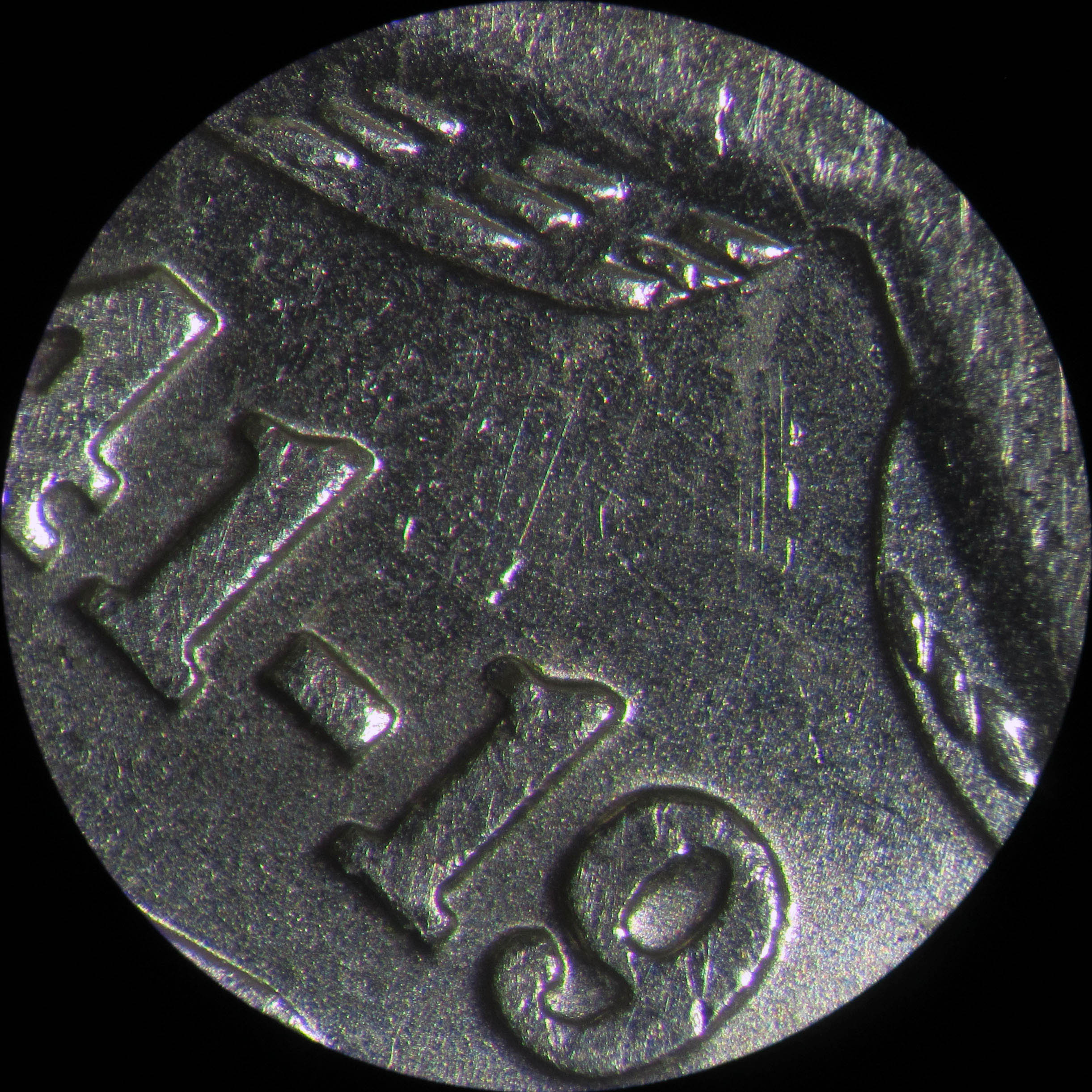

Центральный луч: идёт под немного большим углом, чем *2-2 — *2-4, низ луча идёт чуть правее соединения граней. Луч двойной, линии параллельны друг другу, идут на небольшом расстоянии. Левая спускается от ободка чуть ниже середины звезды; правая начинается чуть выше середины звезды и спускается до соединения граней.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.



Центральный луч: идёт немного правее предыдущих вариантов (примерно на 1/4 от расстояния между насечками); в соединение граней. Луч ровный, одинарный, не выпуклый.

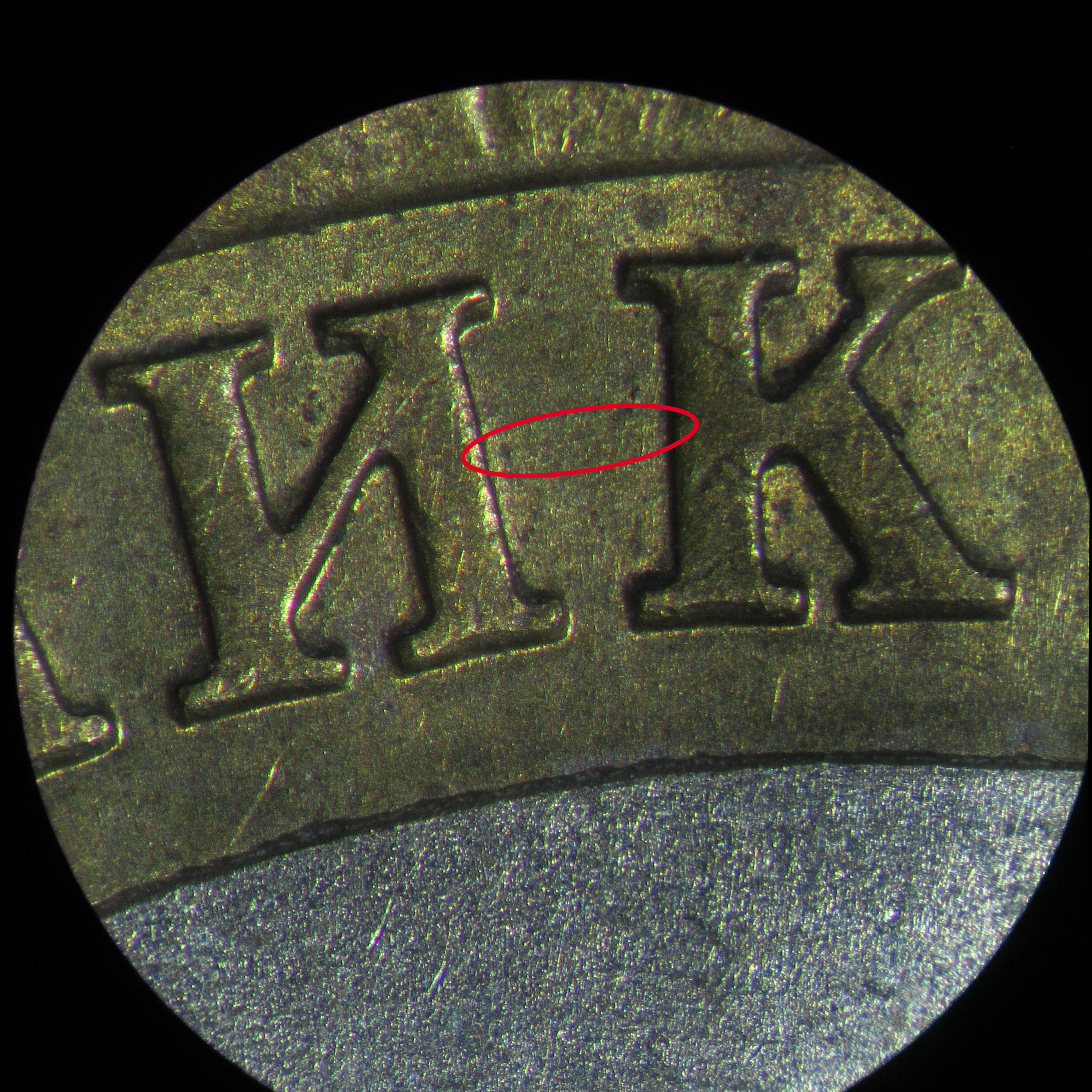

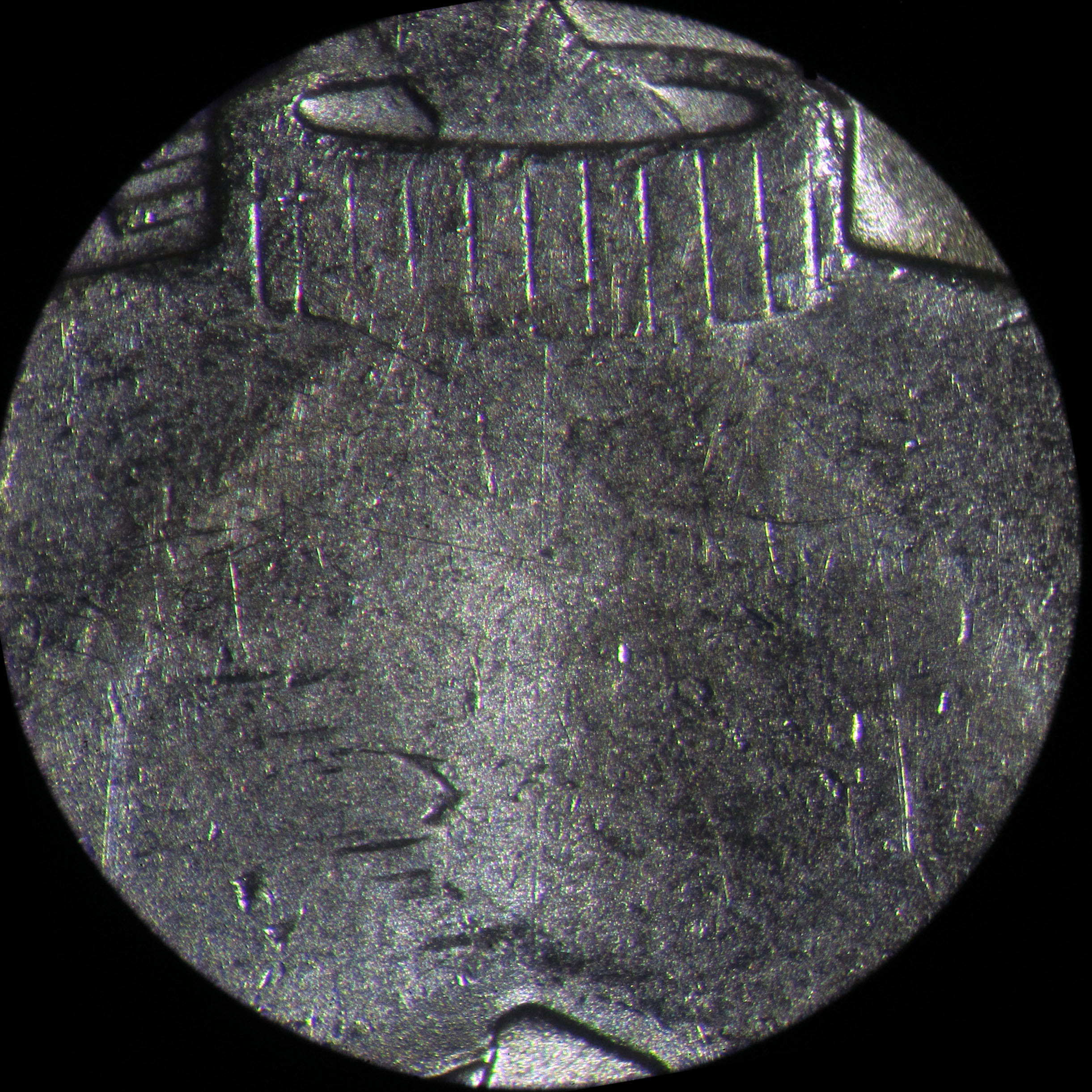

Примечания: 1) Вариант представлен большим числом штемпельных пар; видимо, гравировался маточник, и линия между буквами И и К (представлена на фото ниже) перешла от него ко многим штемпелям. На некоторых монетах она видна хорошо, на других может быть едва заметной или даже совсем пропадать.

2) Наличие этой характерной линии не является достаточным условием для отнесения монеты к *3-1. Например, она присутствует на вариантах *1-1 и *2-1, т.е. часть штемпелей от этого маточника дополнительно гравировалась.

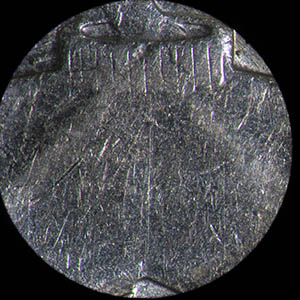

Центральный луч: наиболее яркая линия приходит в ободок почти в той же точке, что *3-1. В верхней части у этого луча излом; снизу он идёт немного правее соедининия граней. Сверху основной луч сдвоен; дополнительный идёт немного левее. Ещё один дополнительный луч снизу идёт немного левее соединения граней, пересекается с основным примерно в середине звезды и идёт выше, однако по имеющимся монетам сказать, доходит ли он до ободка, нельзя.

Примечания: 1) Лучи, видимо, выпуклые; известна одна штемпельная пара.

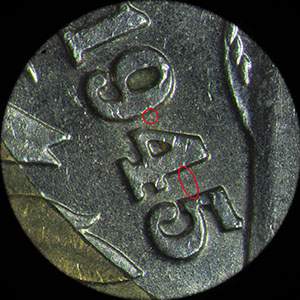

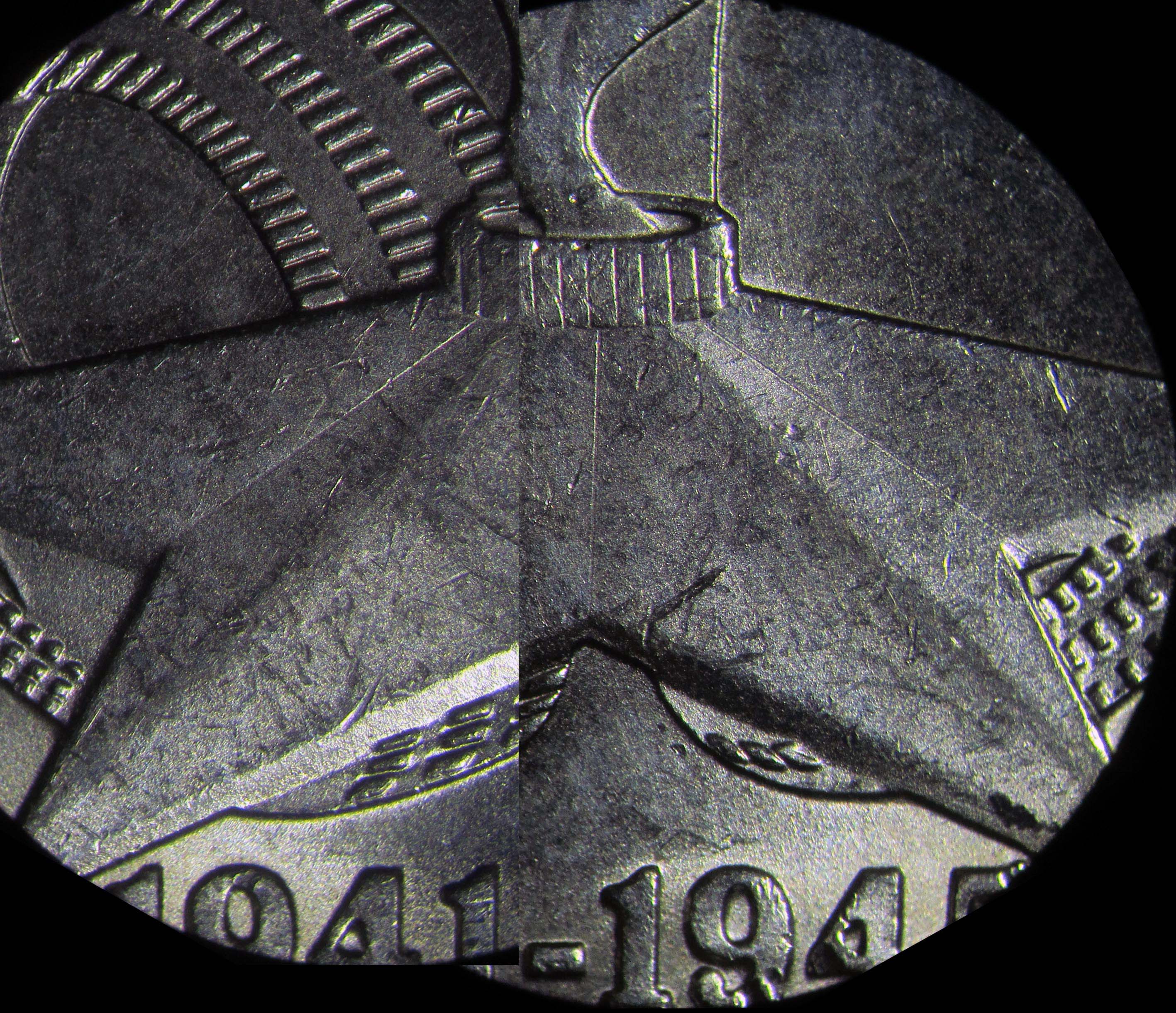

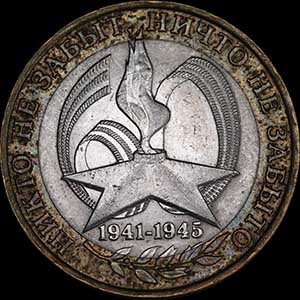

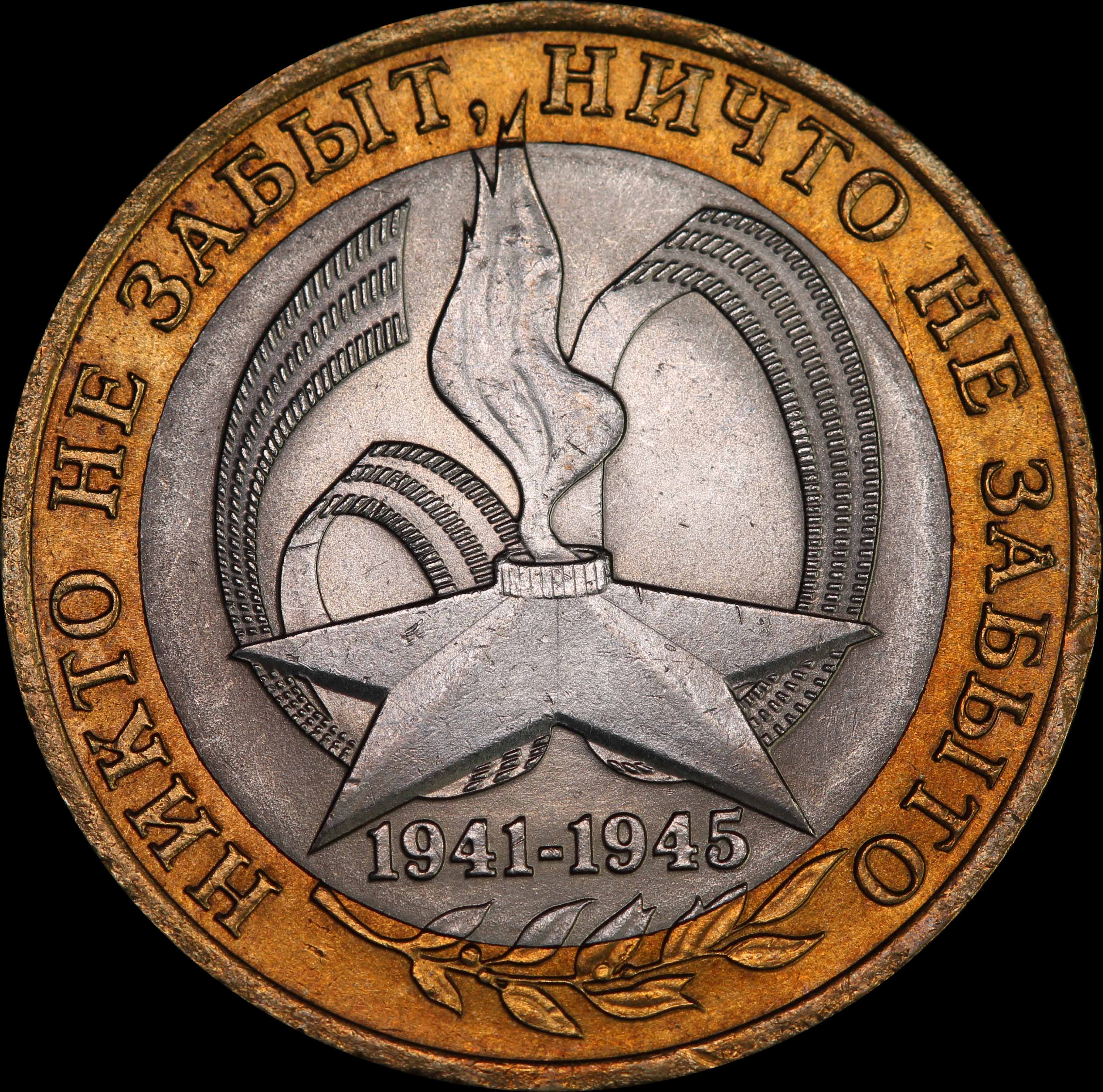

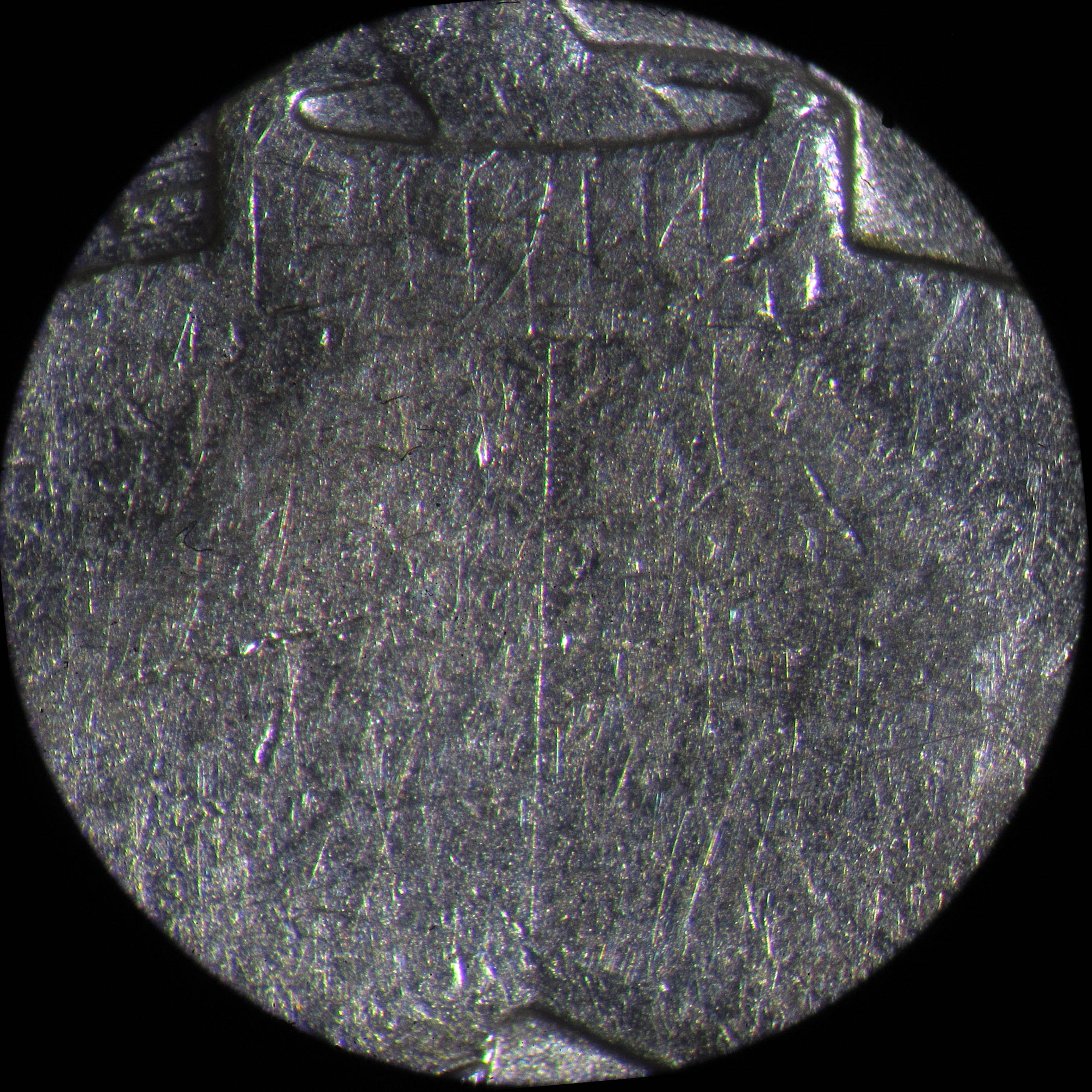

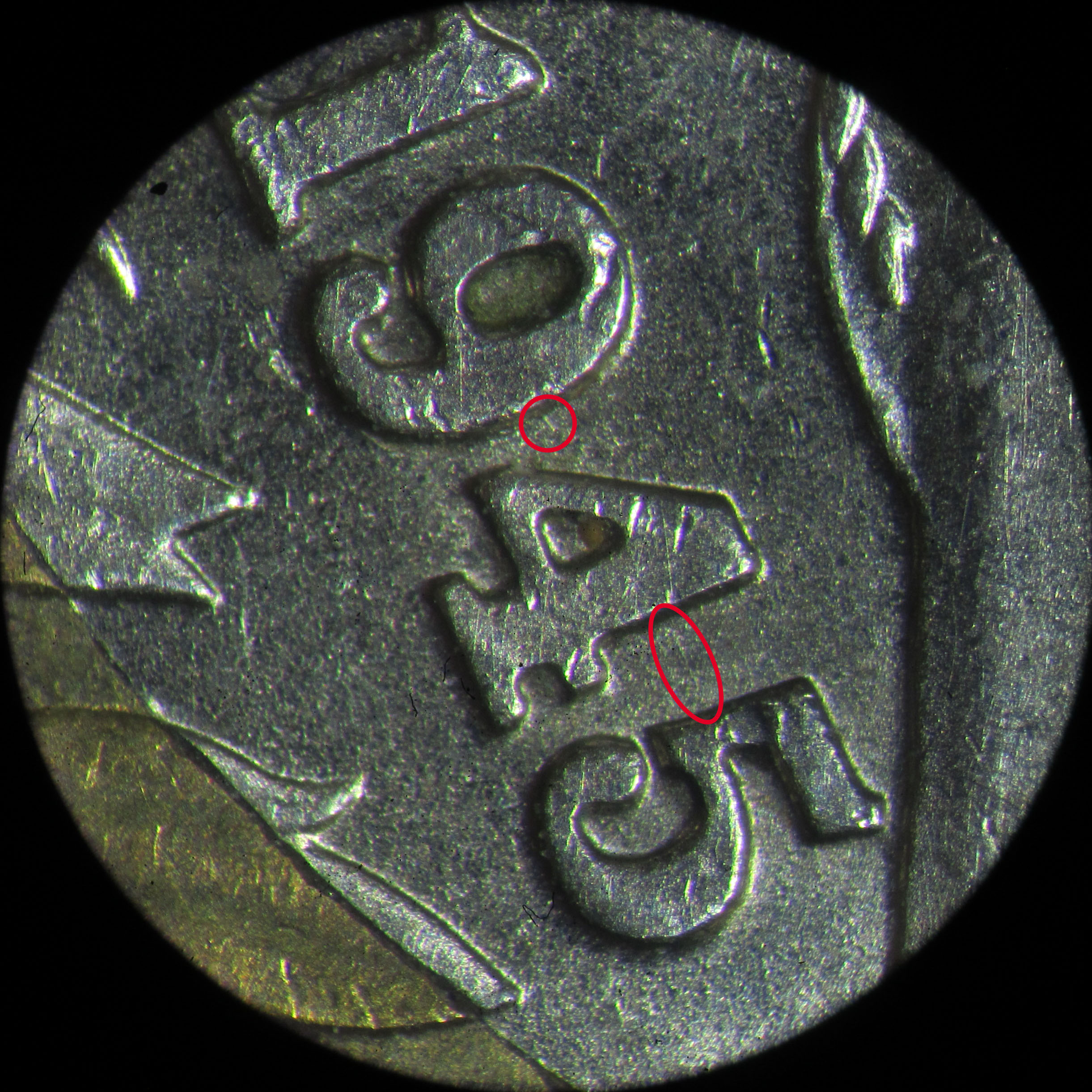

Центральный луч: идёт немного правее предыдущих вариантов (примерно на 0.3 от расстояния между насечками); почти в соединение граней (чуть-чуть левее). Луч ровный, двойной; дополнительный луч идёт левее, почти вплотную к основному, хорошо виден только в районе середины звезды. В середине луча небольшой излом.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара (шлифовка видна очень плохо).

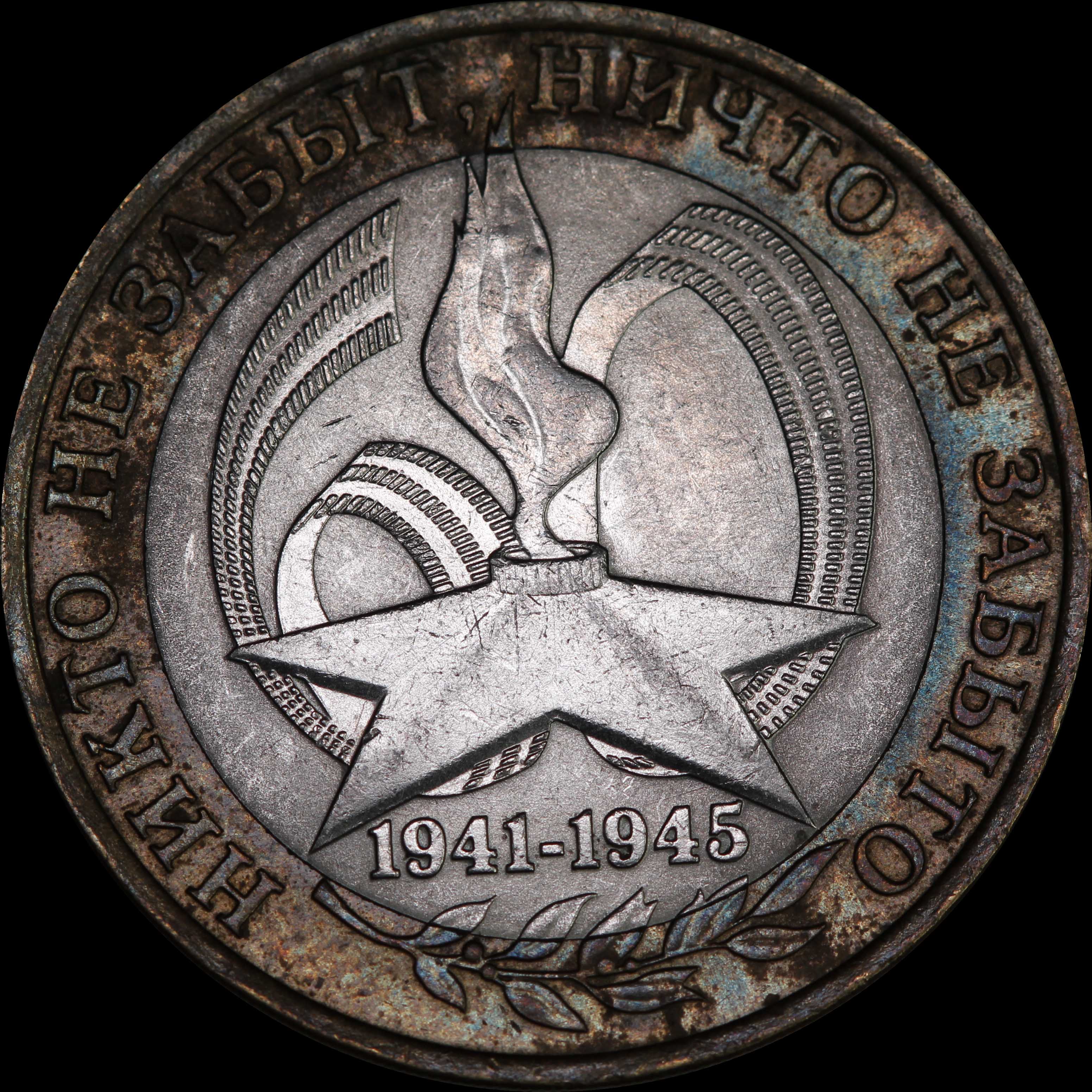

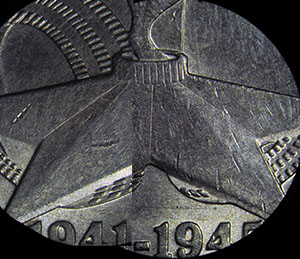

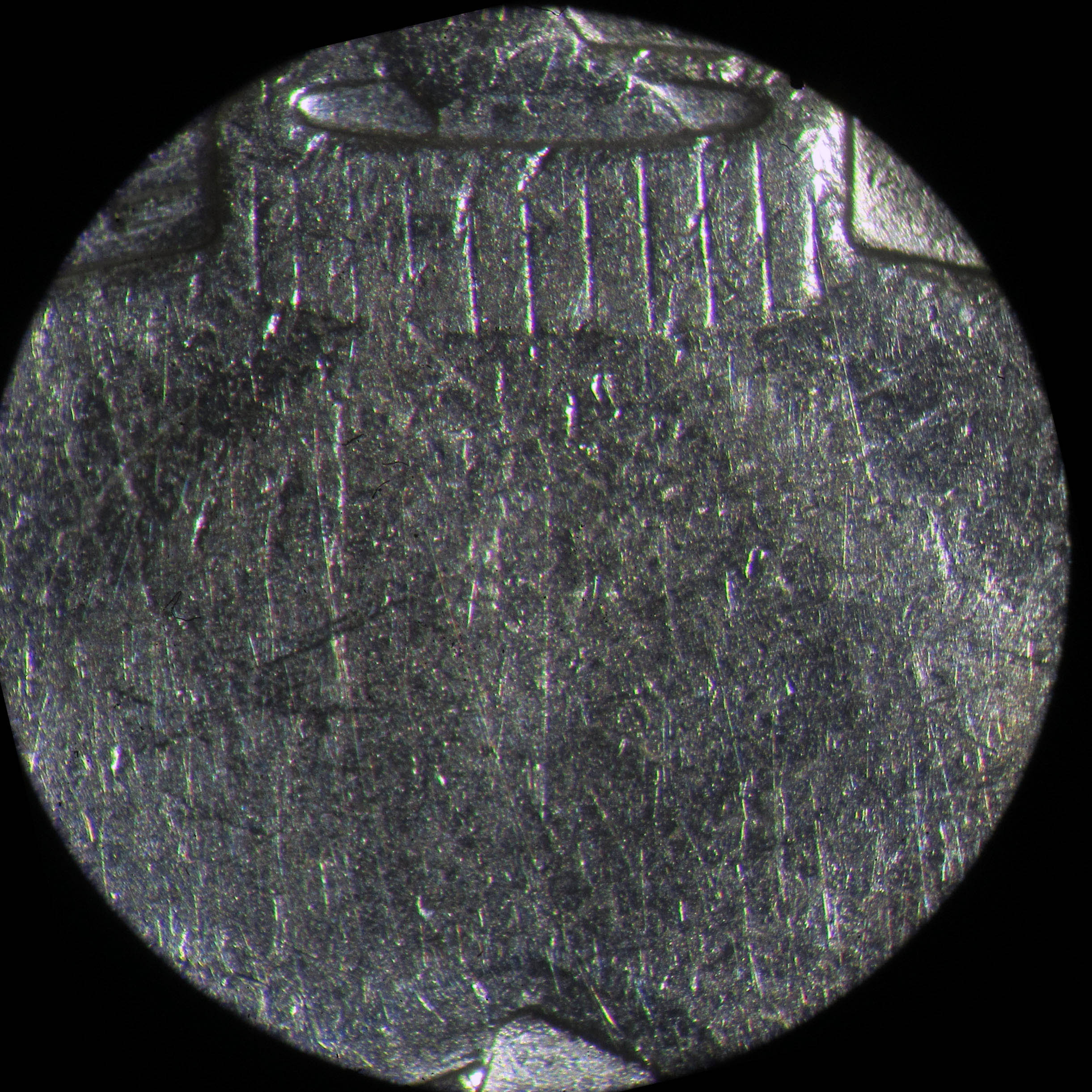

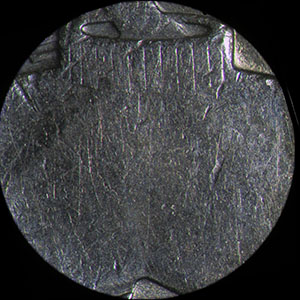

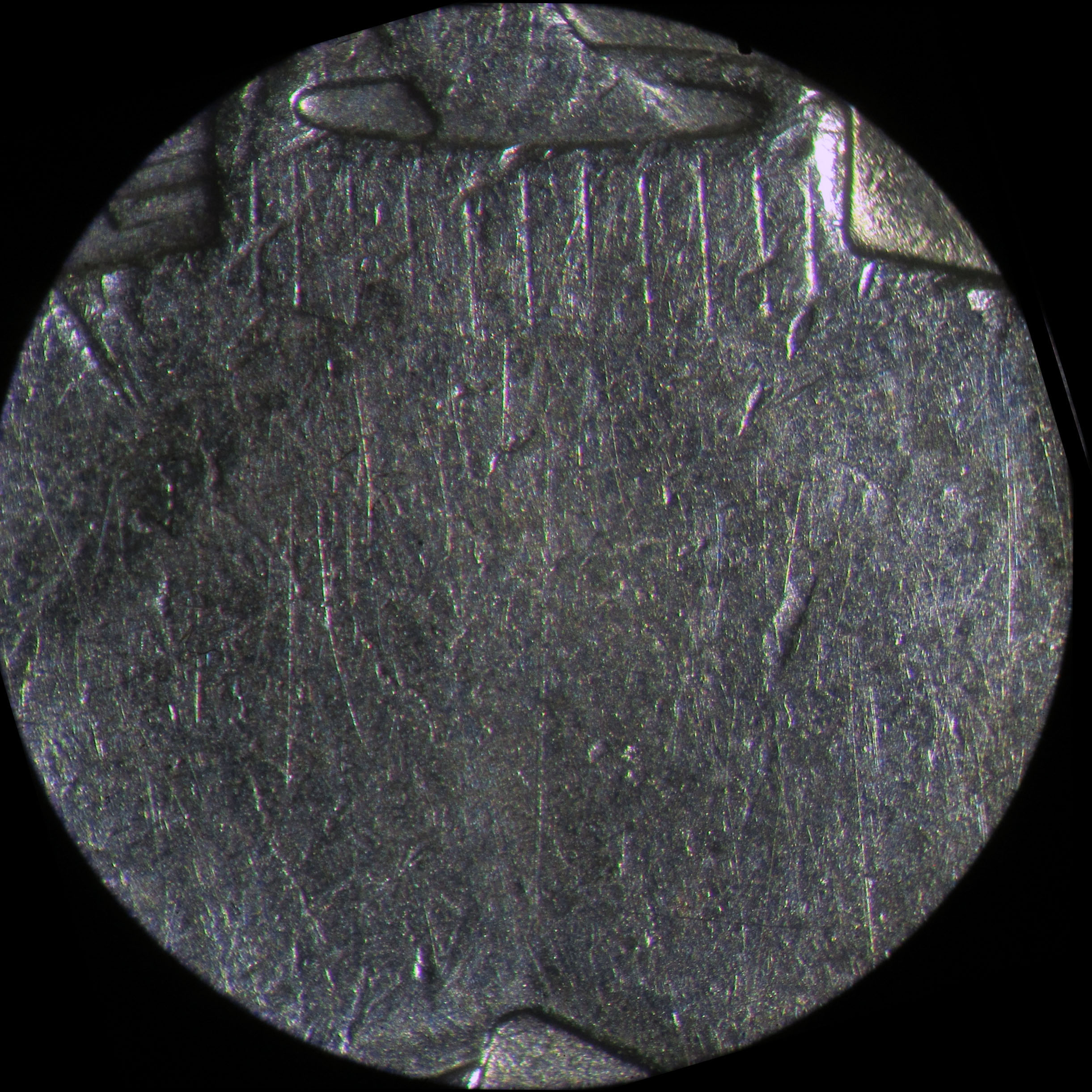

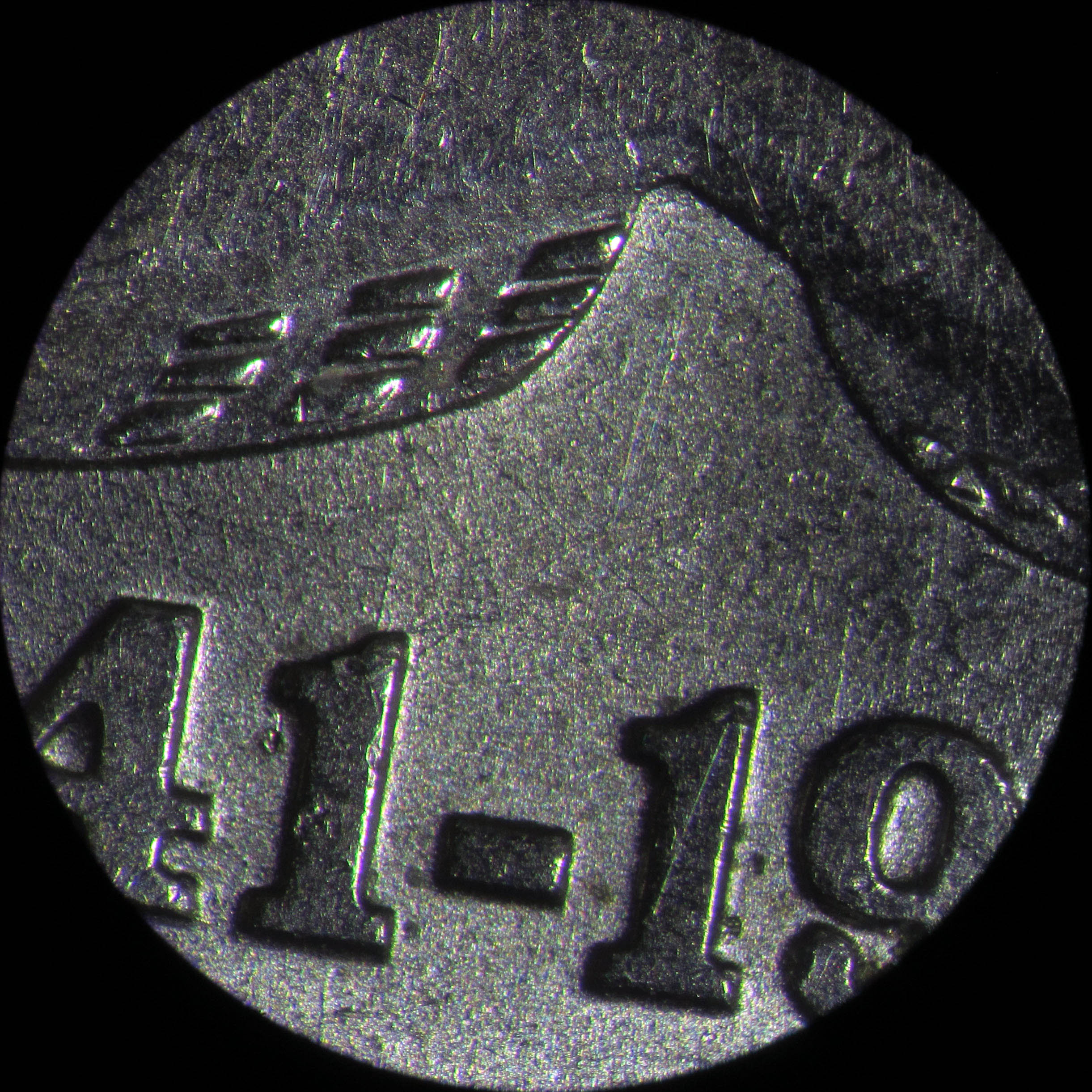

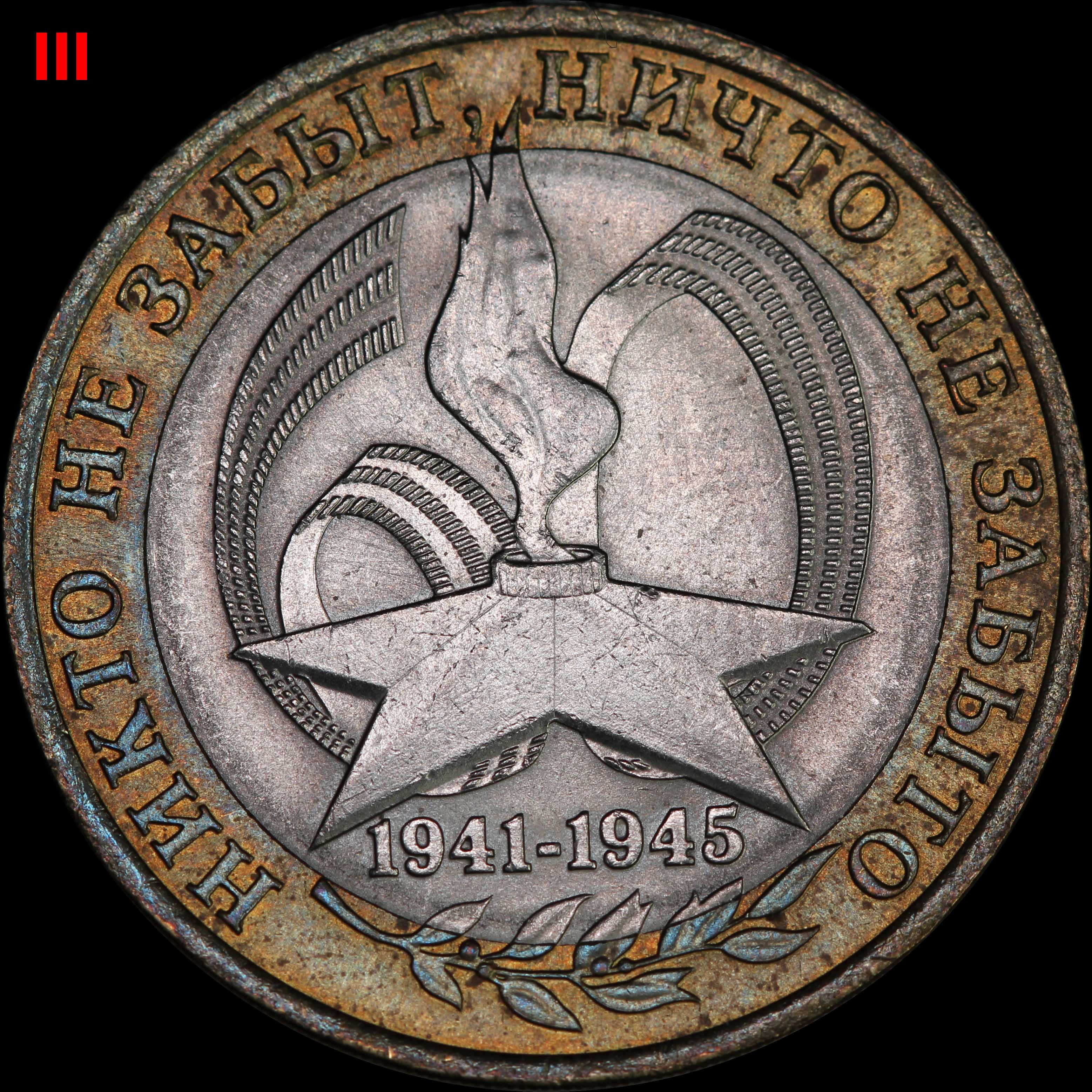

Центральный луч: идёт под немного большим углом, чем *4-1, поэтому низ луча немного правее соединения граней. Луч ровный, двойной; дополнительный луч идёт левее, почти вплотную к основному. В нижней части луч гравирован слабо и почти не виден.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

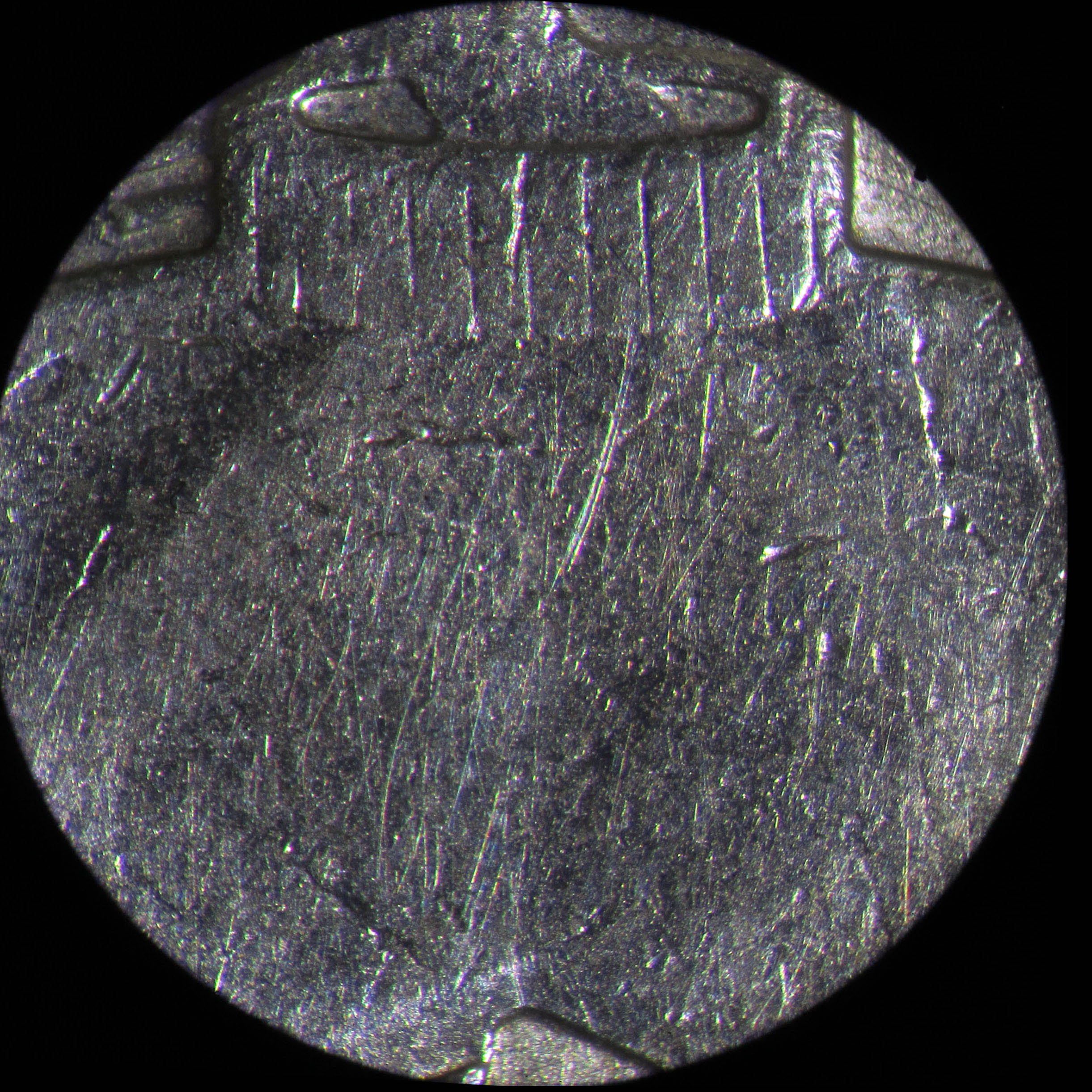

Центральный луч: идёт немного правее предыдущих вариантов - чуть левее середины между насечками (примерно на 0.4 от расстояния между насечками); немного левее соединения граней. Луч  двойной - второй луч идёт левее основного, параллельно ему на небольшом расстоянии, виден только в верхей части (примерно до половины звезды). Вверху луч имеет излом. Внизу гравирован слабо и почти не виден.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

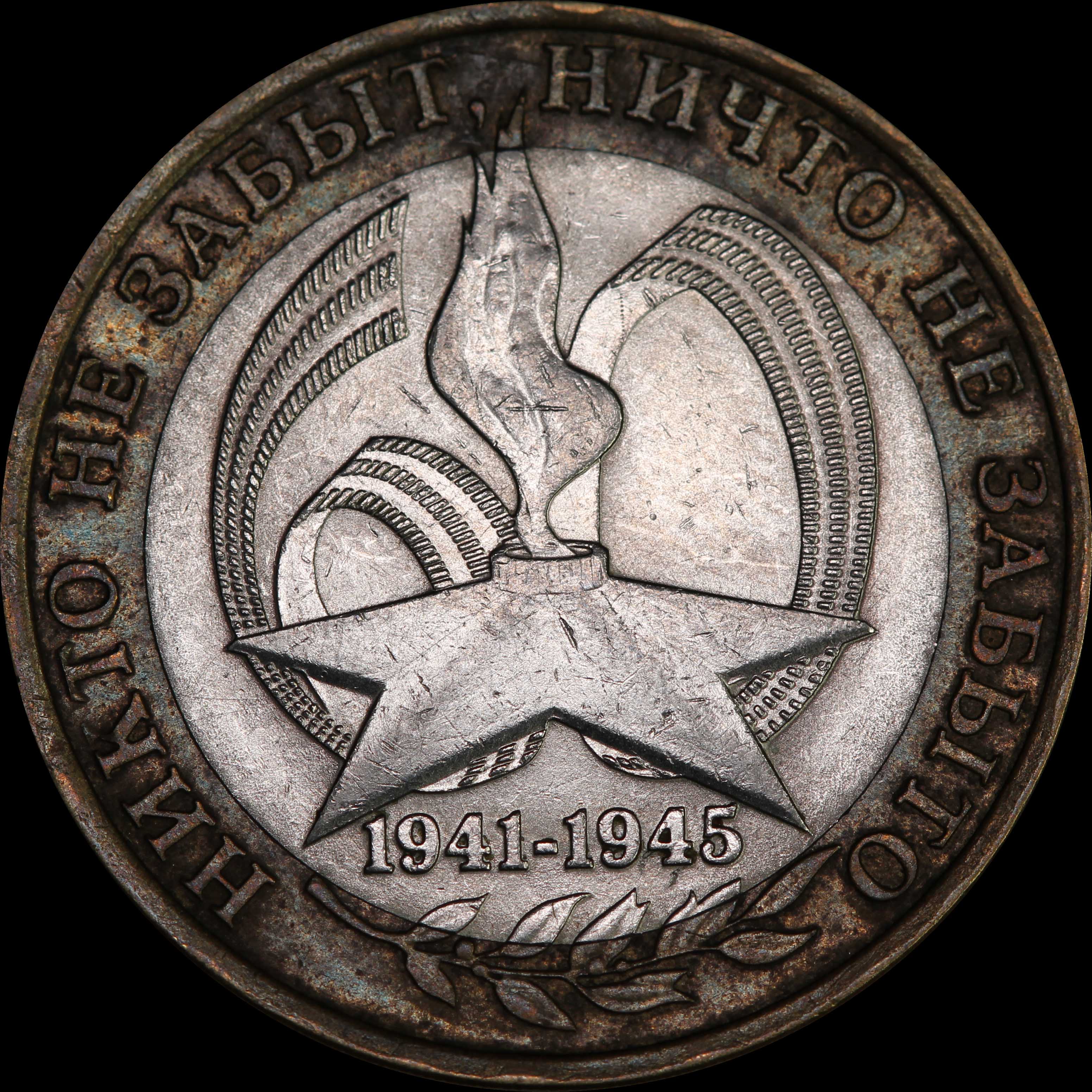

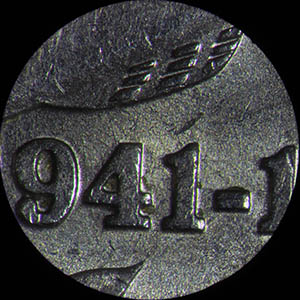

Центральный луч: в верхней и нижней точке идёт практически как *5-1, но не имеет излома. Луч похож на выпуклый и двойной, но для подтверждения нужны монеты лучшего качества.

Примечания: 1) Известна одна штемпельная пара.

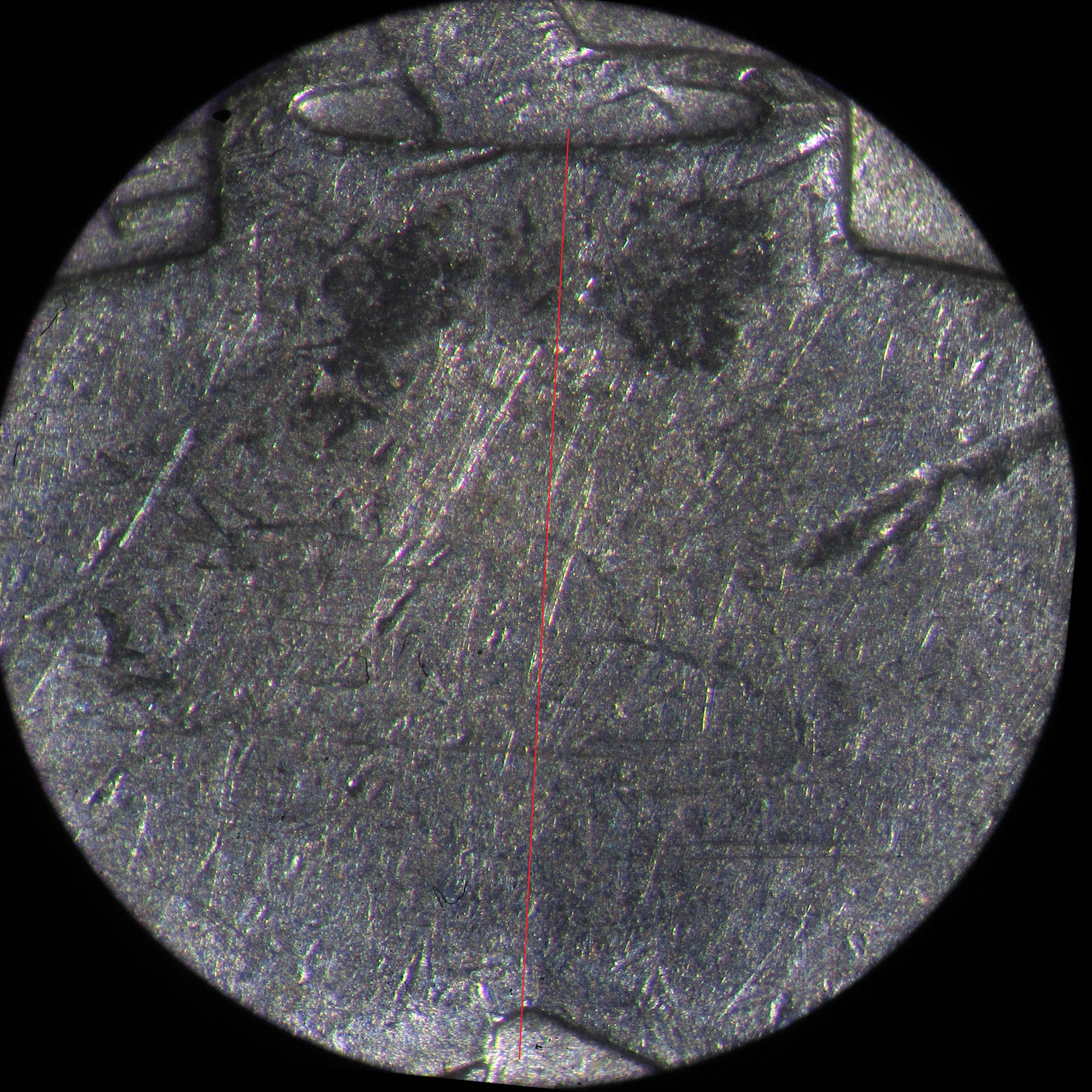

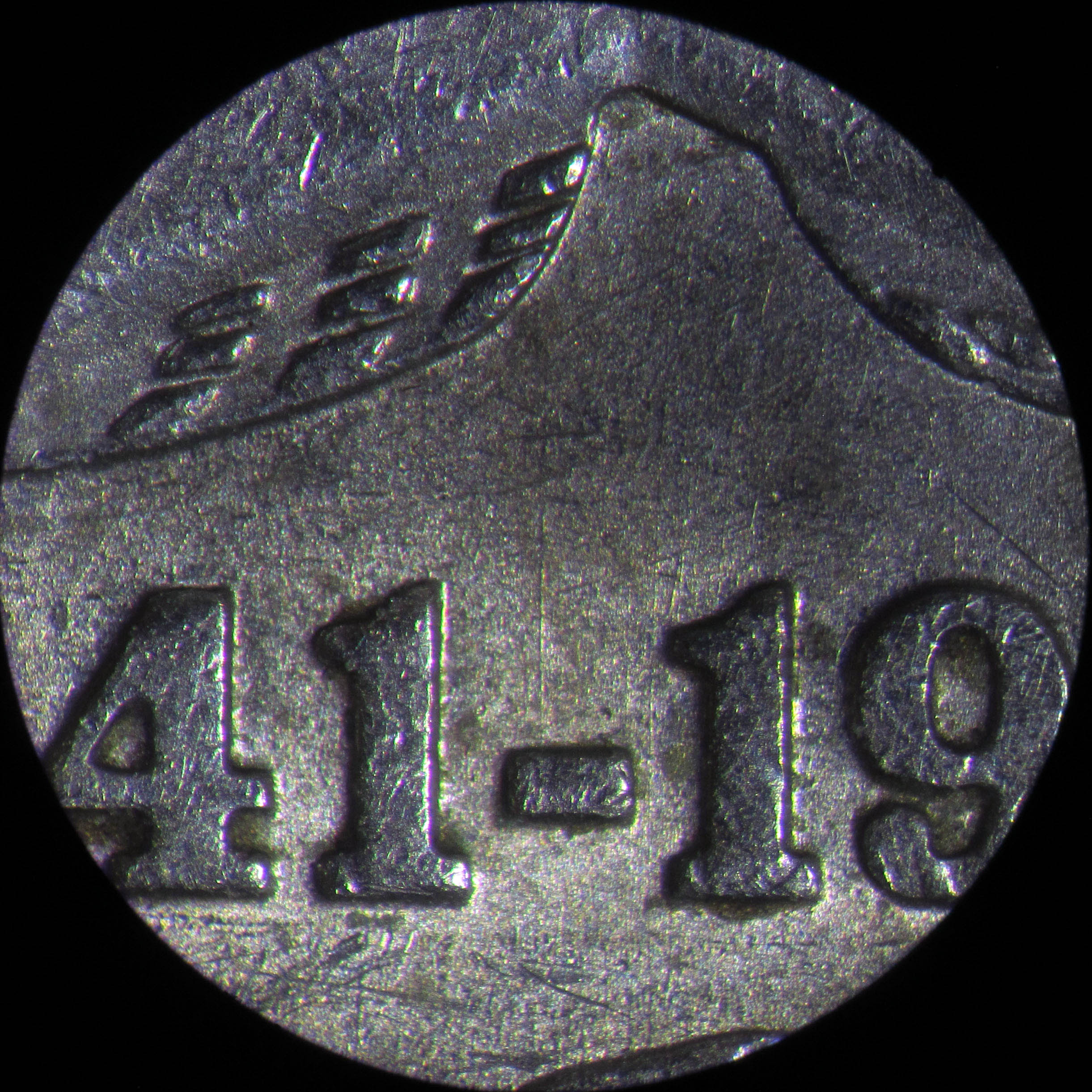

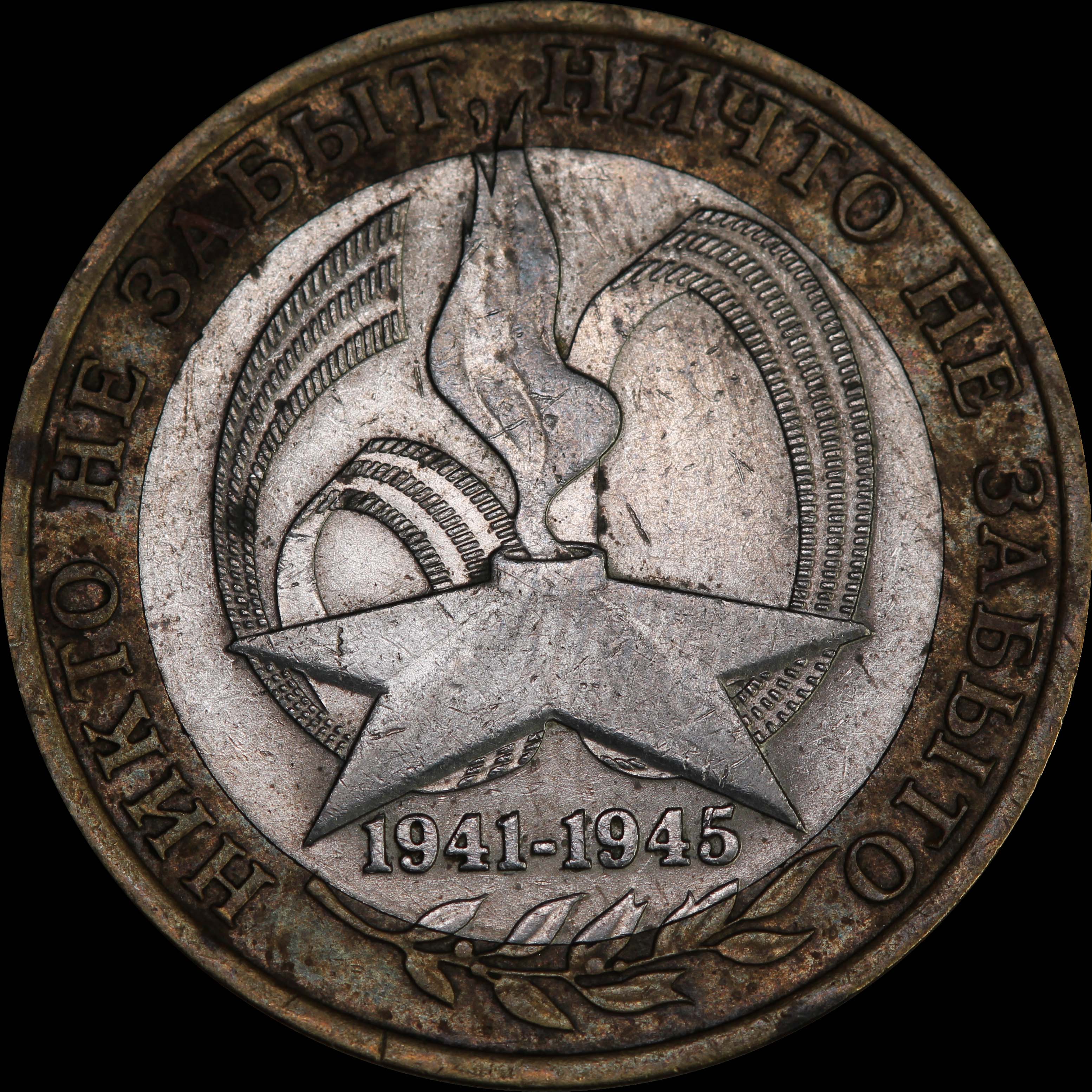

Центральный луч: идёт под чуть большим углом, чем *5-2, поэтому низ луча чуть ближе к соединению граней. Луч ровный, одинарный, кажется не выпуклым, но для подтверждения нужны монеты лучшего качества.

Примечания: 1) Известна одна штемпельная пара.

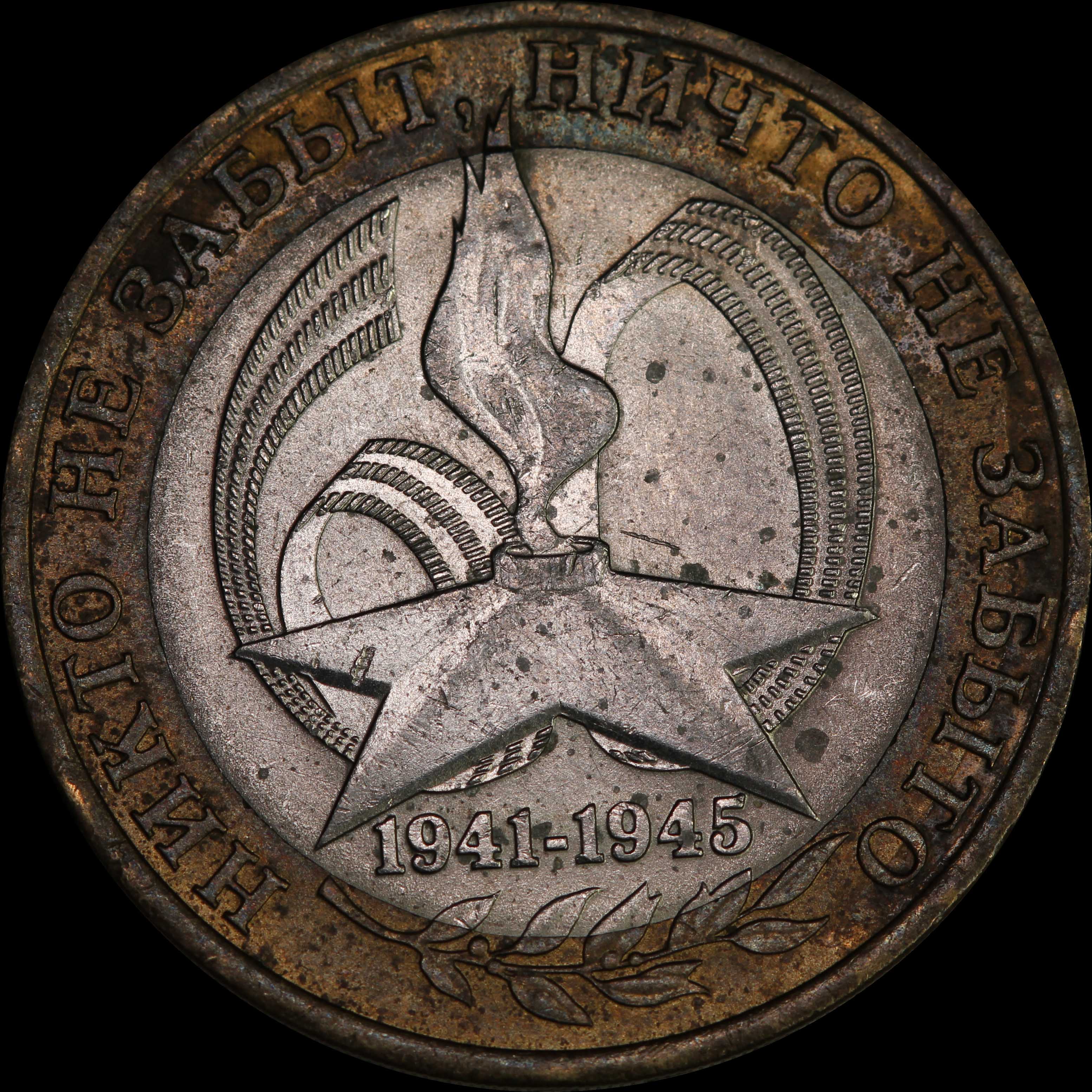

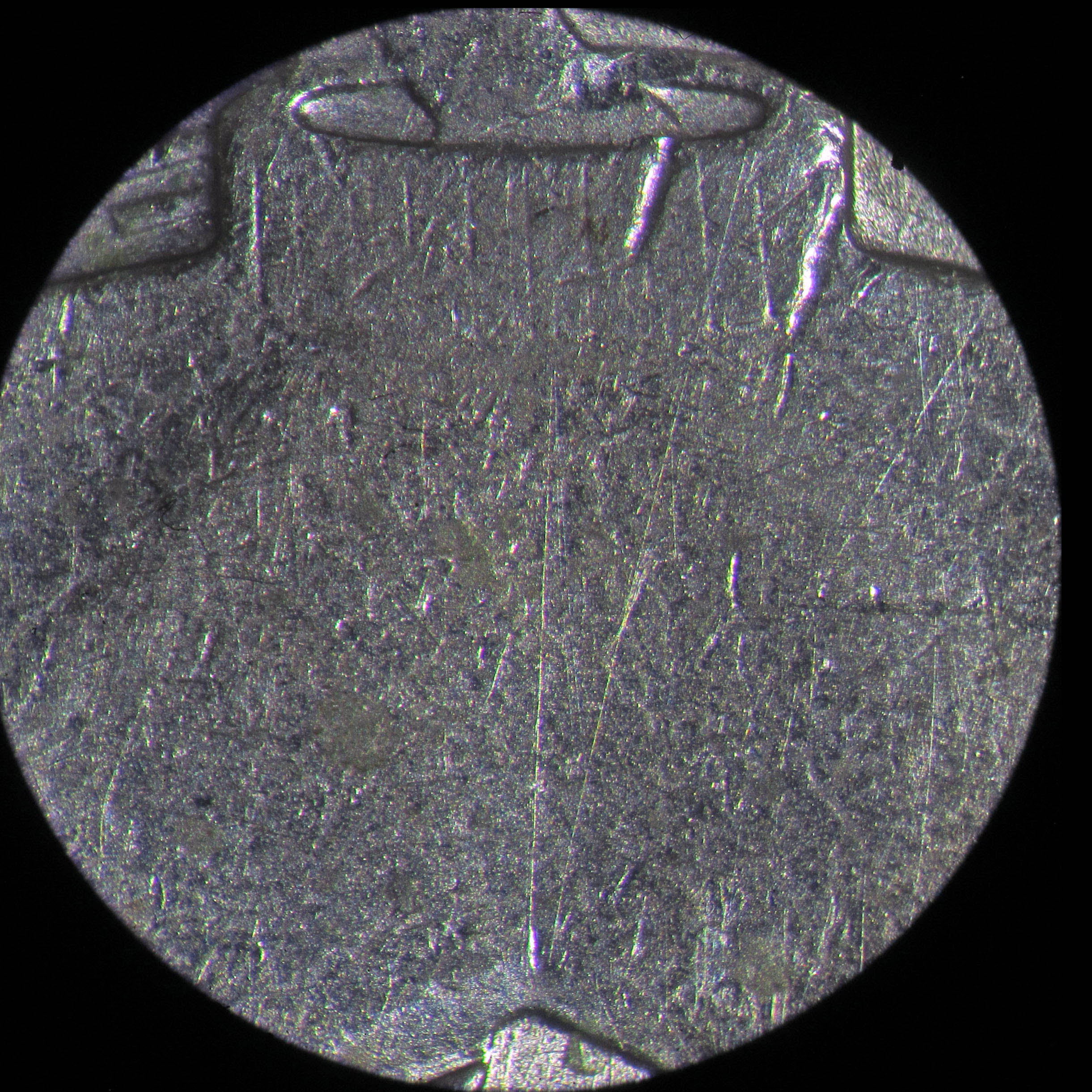

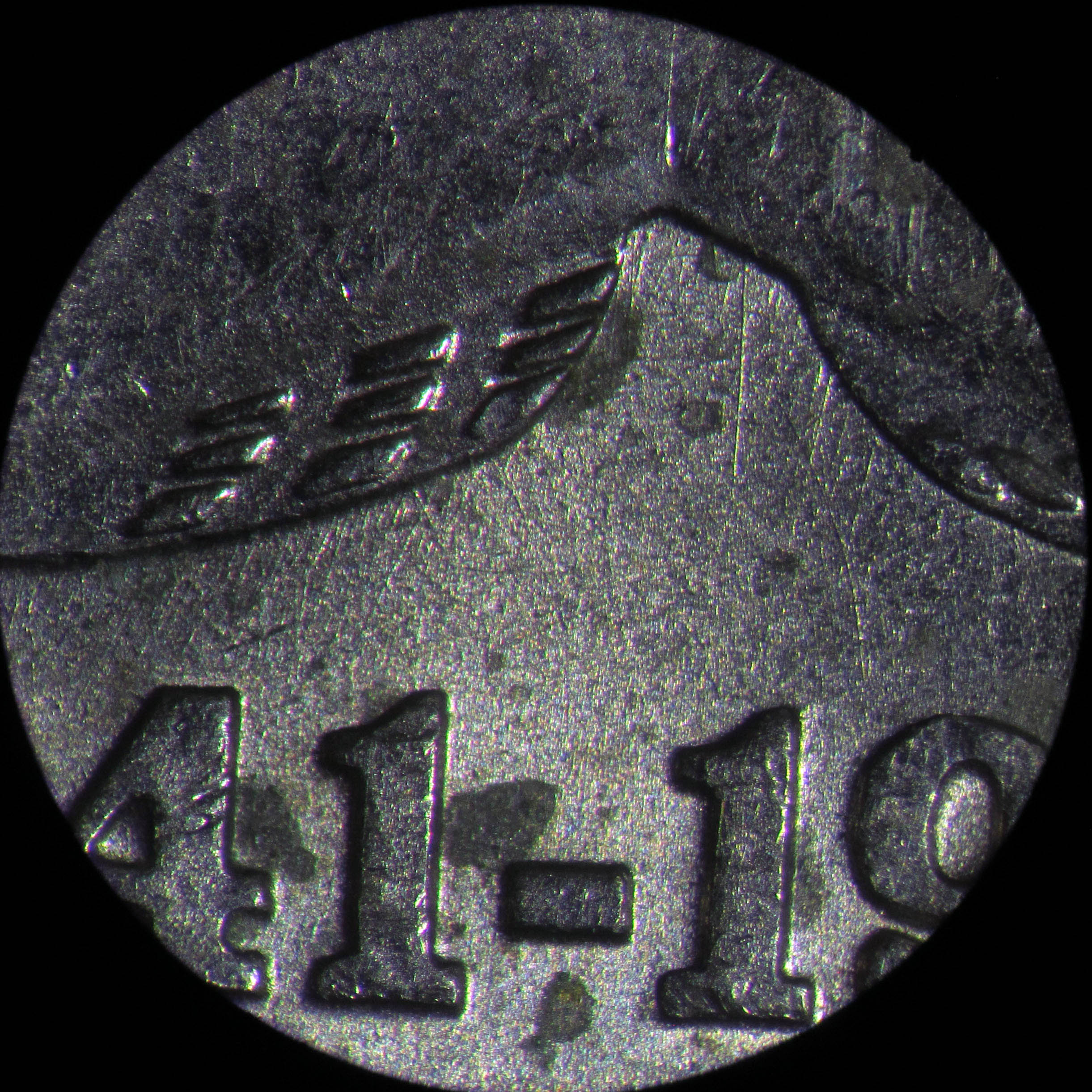

Центральный луч: идёт под чуть большим углом, чем *5-3, поэтому низ луча чуть ближе к соединению граней. Луч ровный, двойной; дополнительный луч гравирован слабее, идёт левее, почти вплотную к основному.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

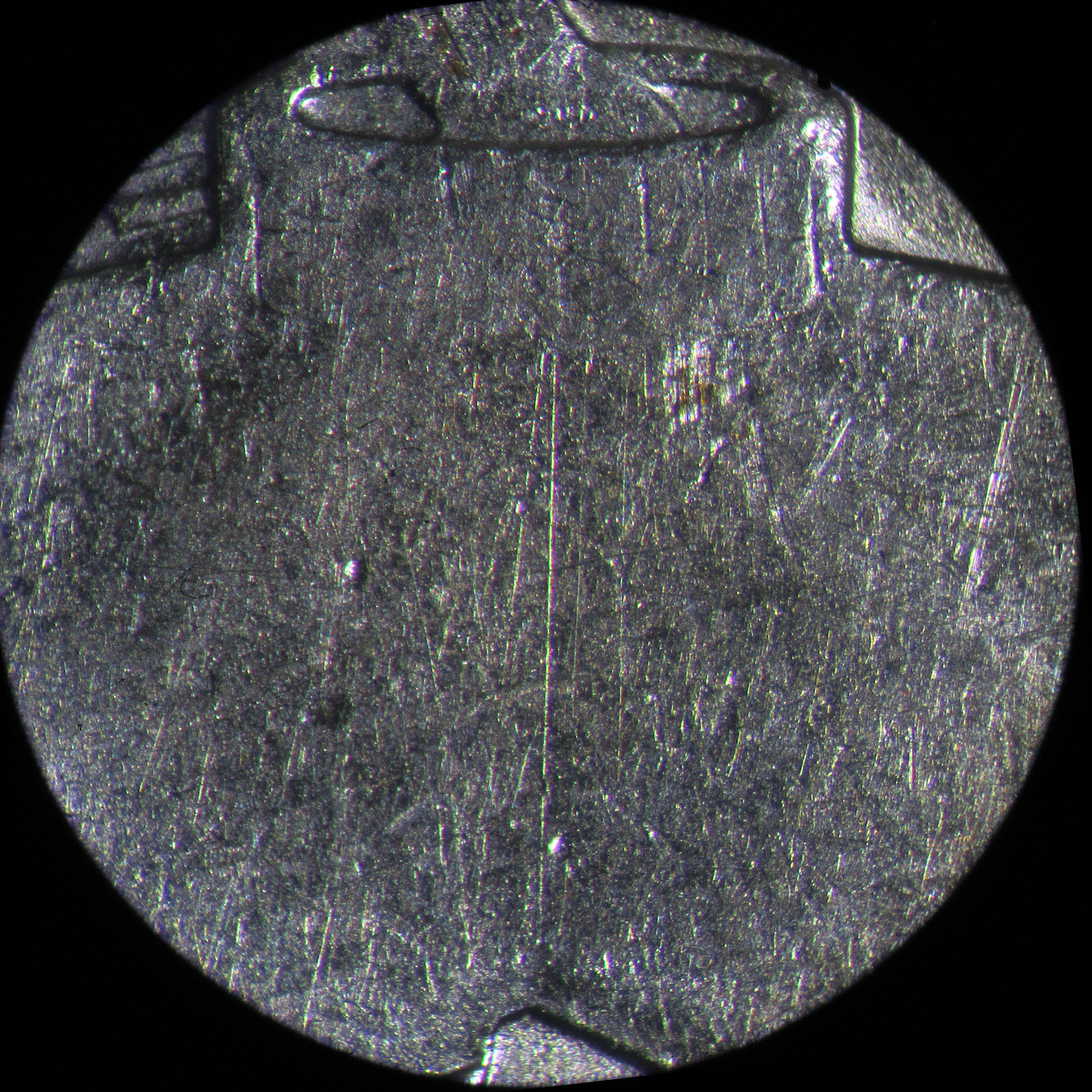

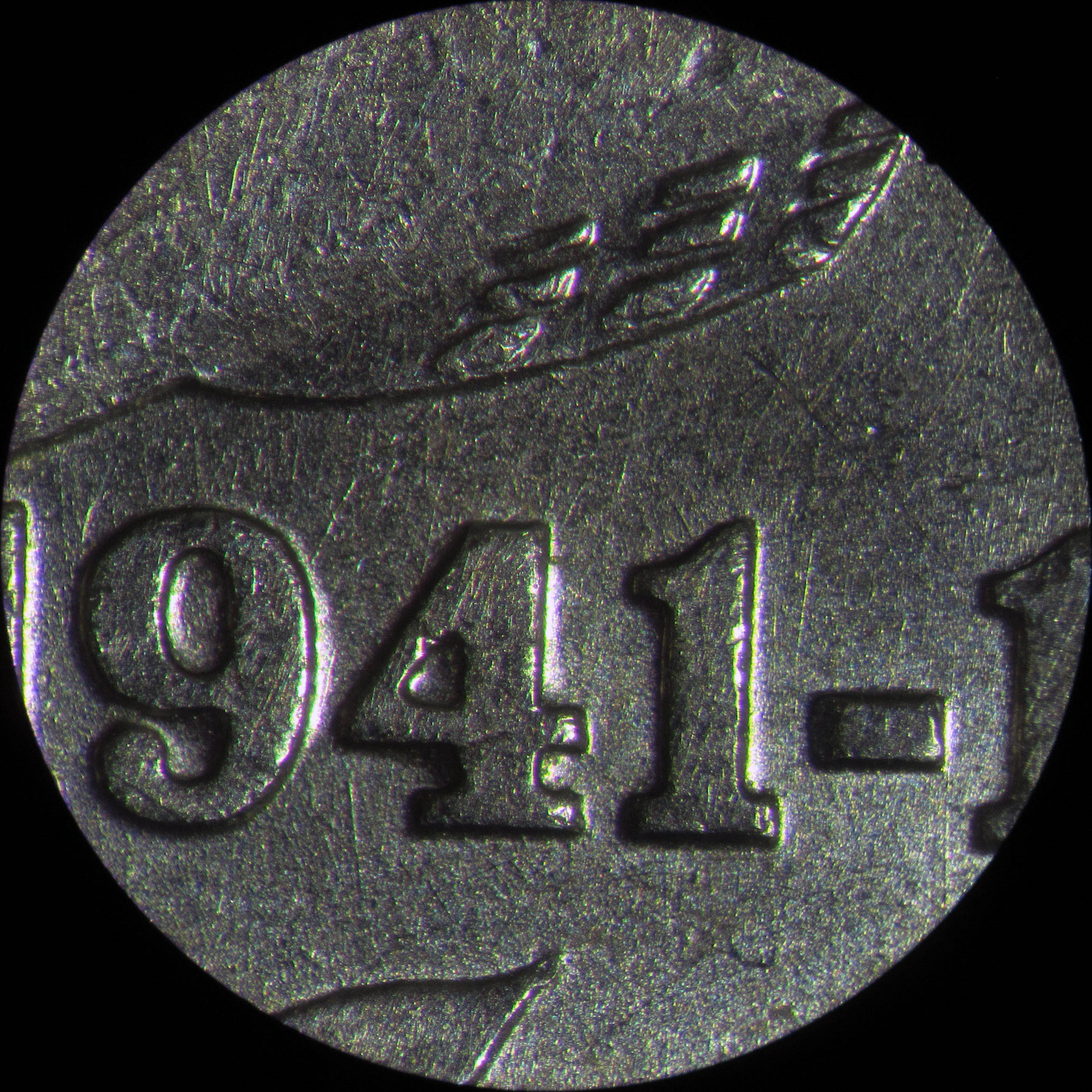

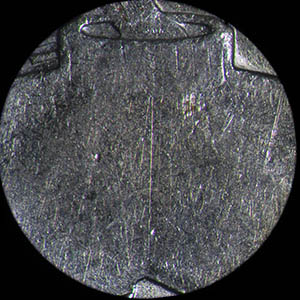

Центральный луч: идёт под немного большим углом, чем *5-4, поэтому низ луча чуть правее соединения граней. Луч ровный, в самом верху сдвоен.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.

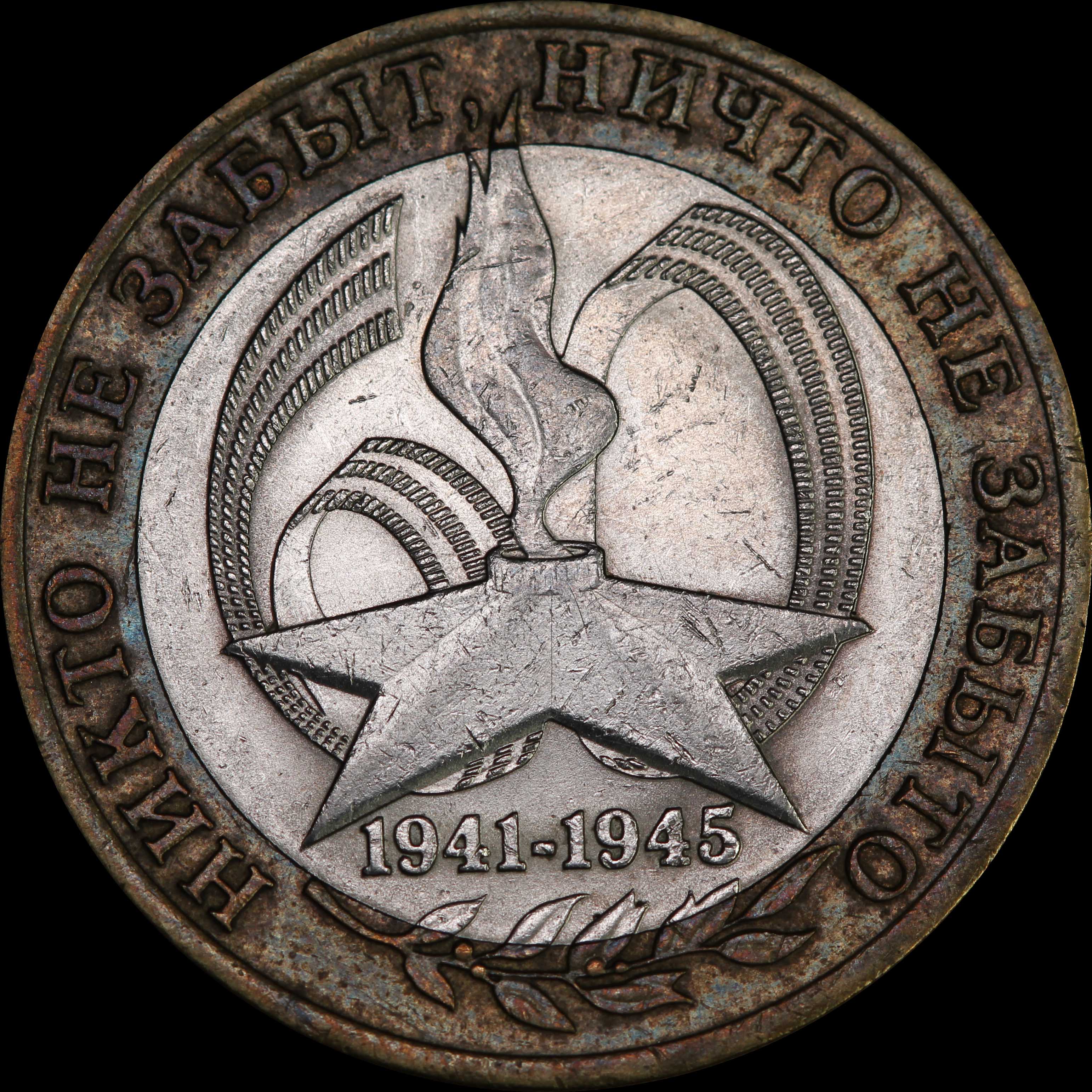

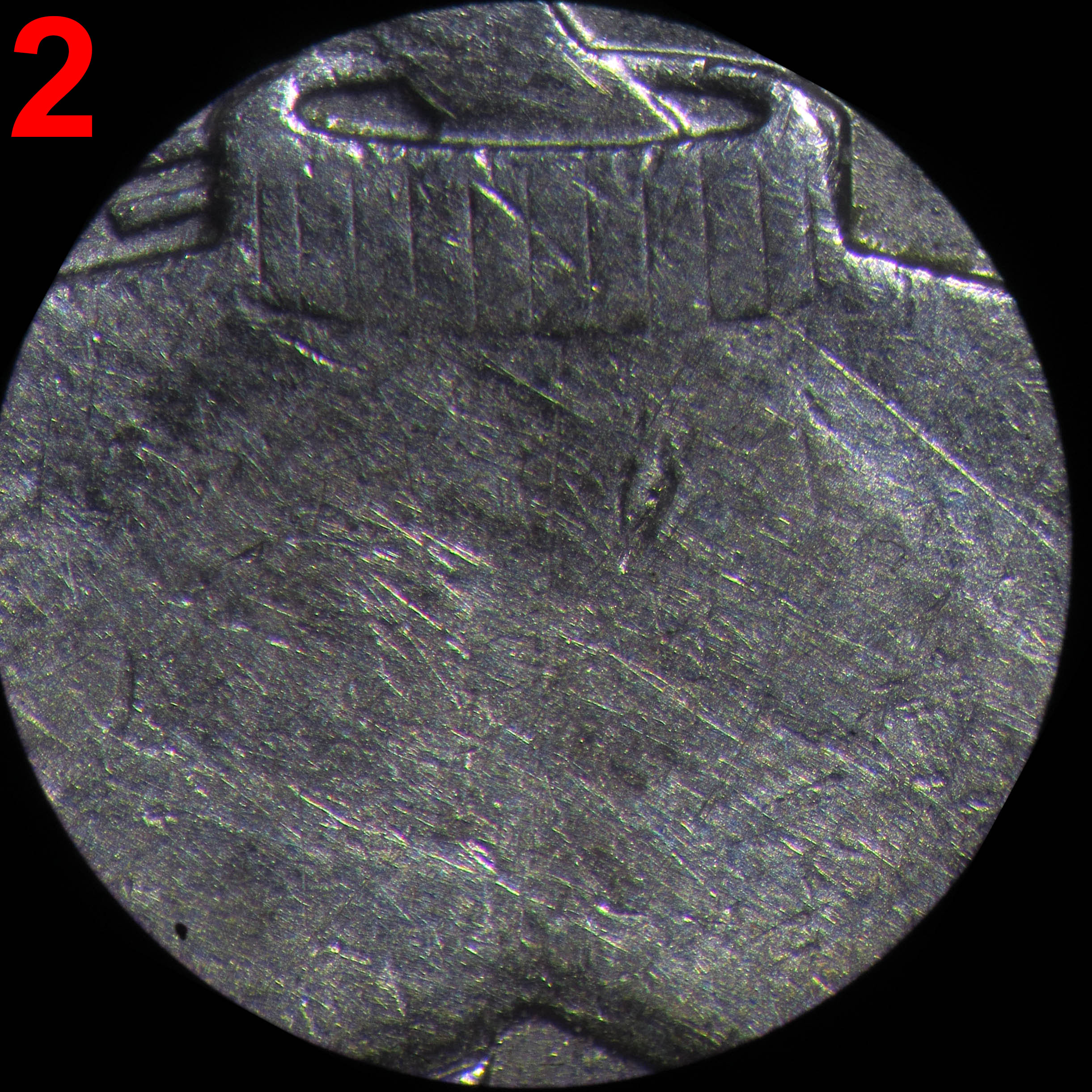

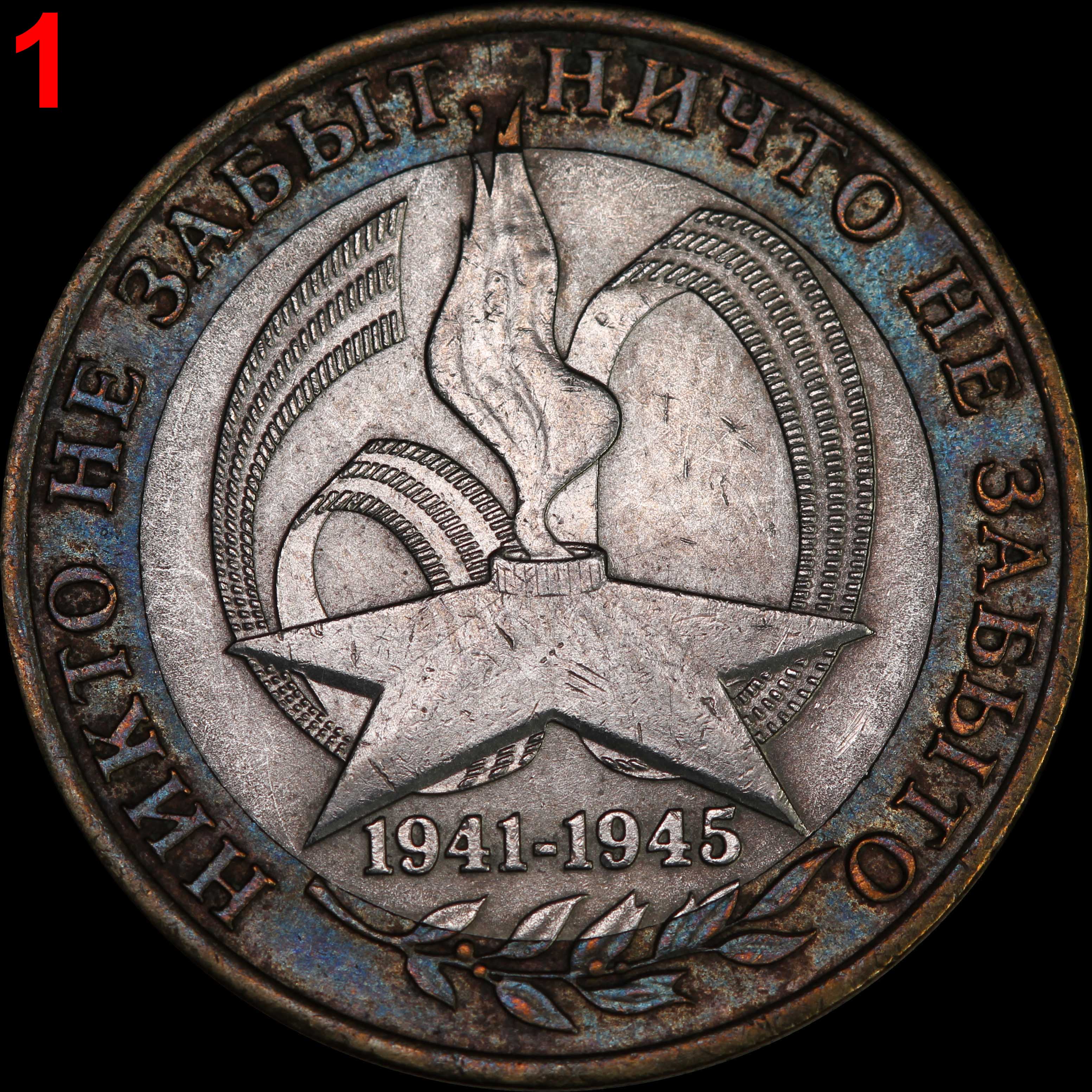

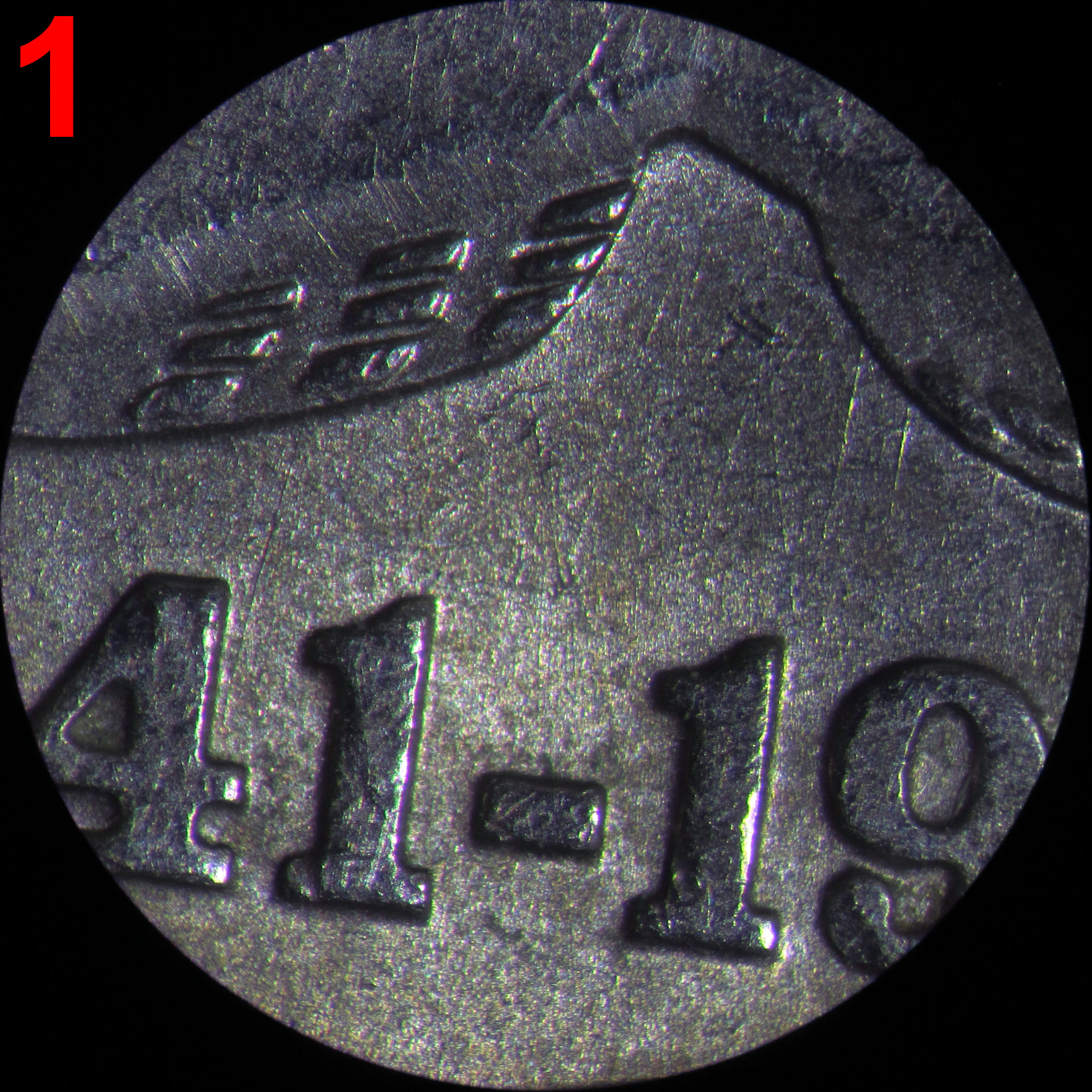

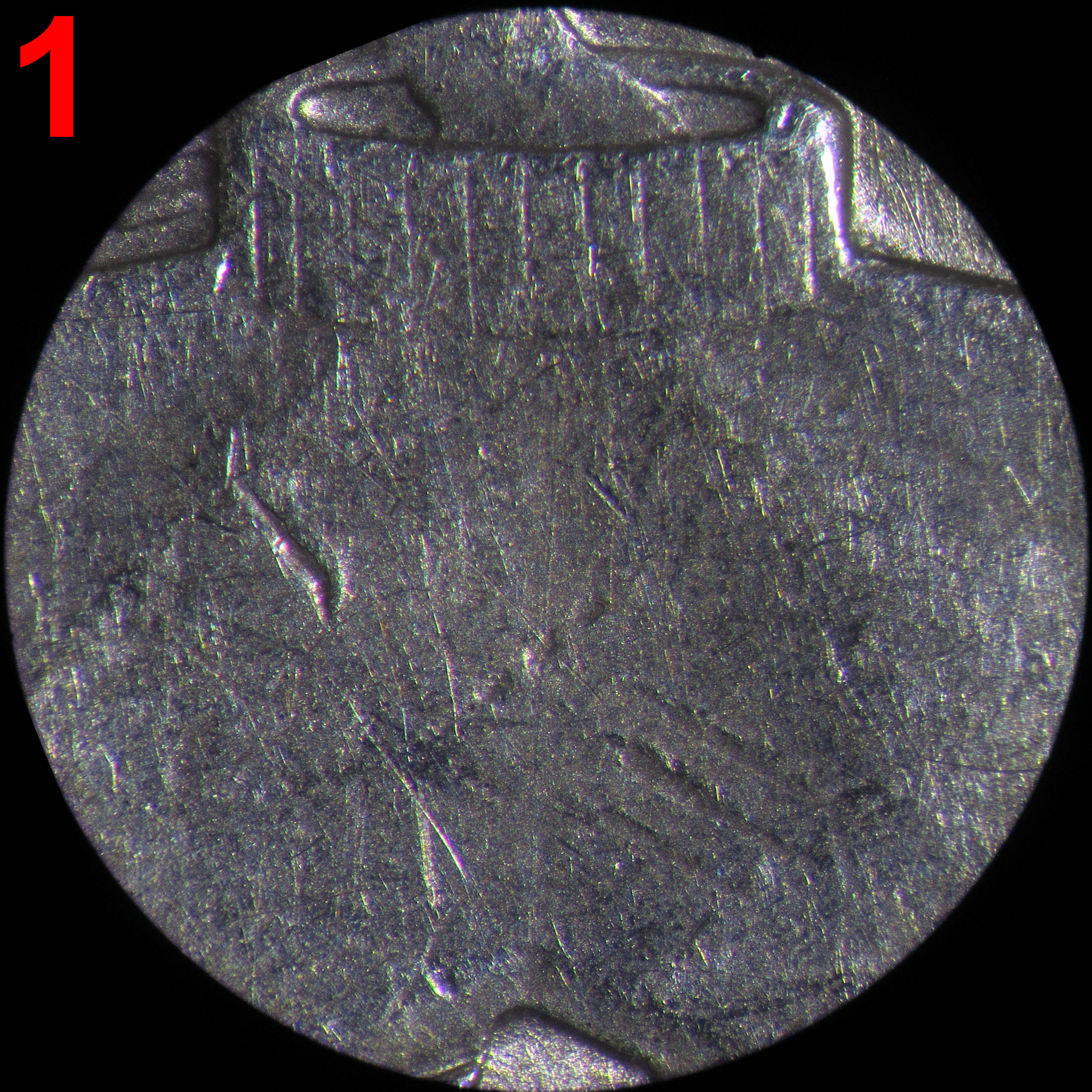

Центральный луч: идёт немного правее предыдущих вариантов - практически в середину между насечками; чуть левее соединения граней. Луч кажется не выпуклым; в нижней части виден плохо, но, возможно, имеет излом (тогда низ будет идти в соединение граней или, может, даже чуть правее).

Примечания: 1) Известно две штемпельные пары (впрочем, состояние монет не идеально, и не исключено, что это могут быть разные варианты).

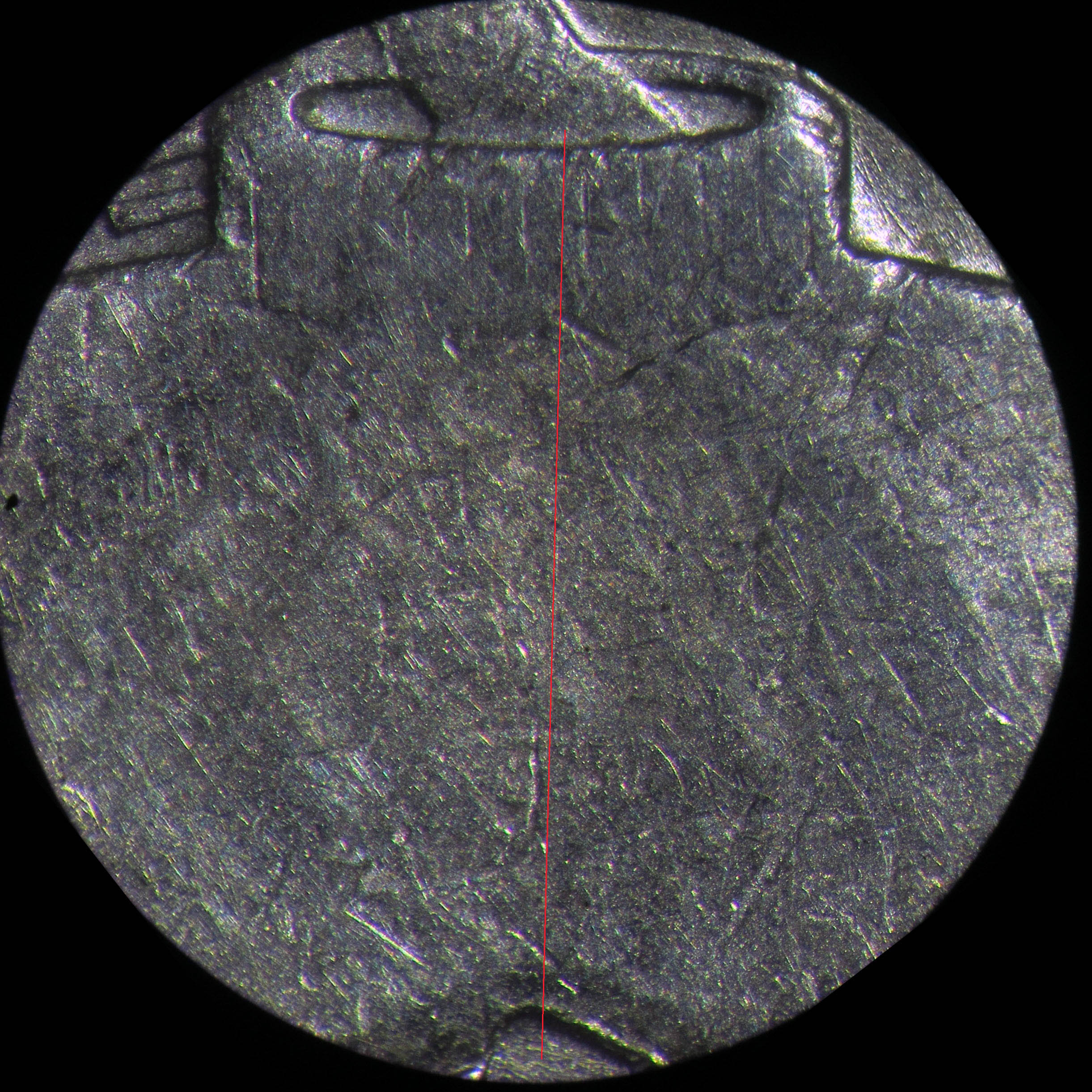

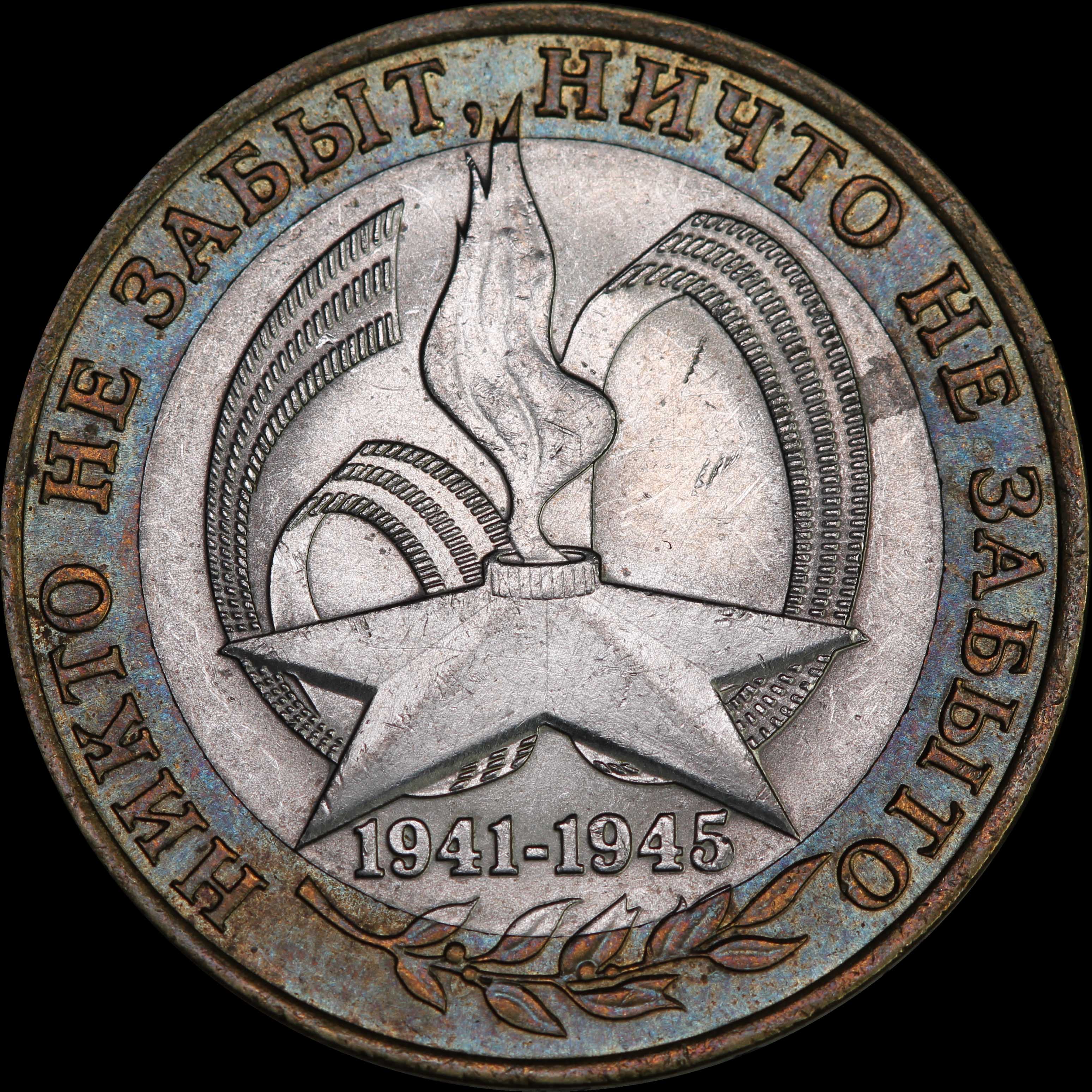

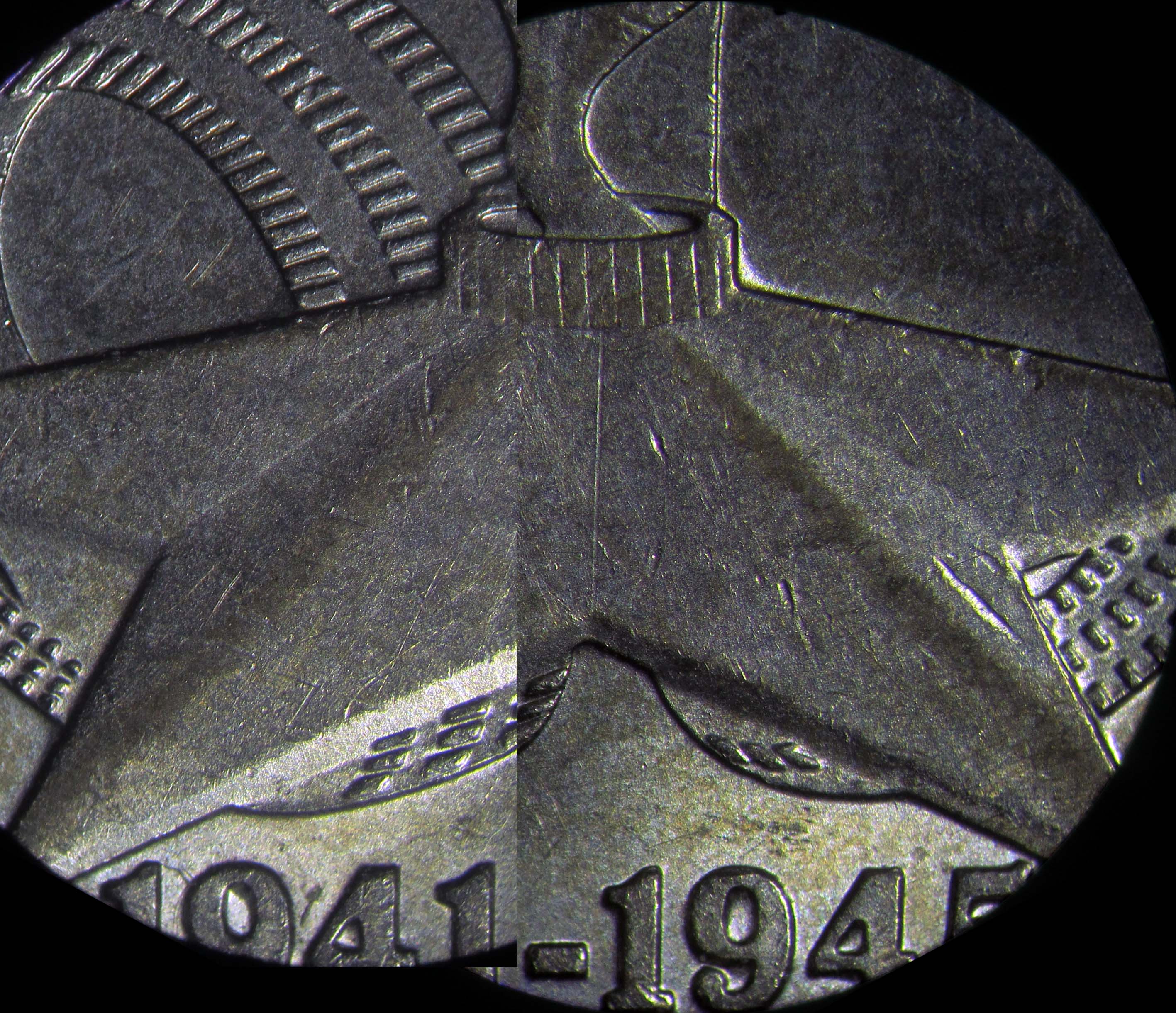

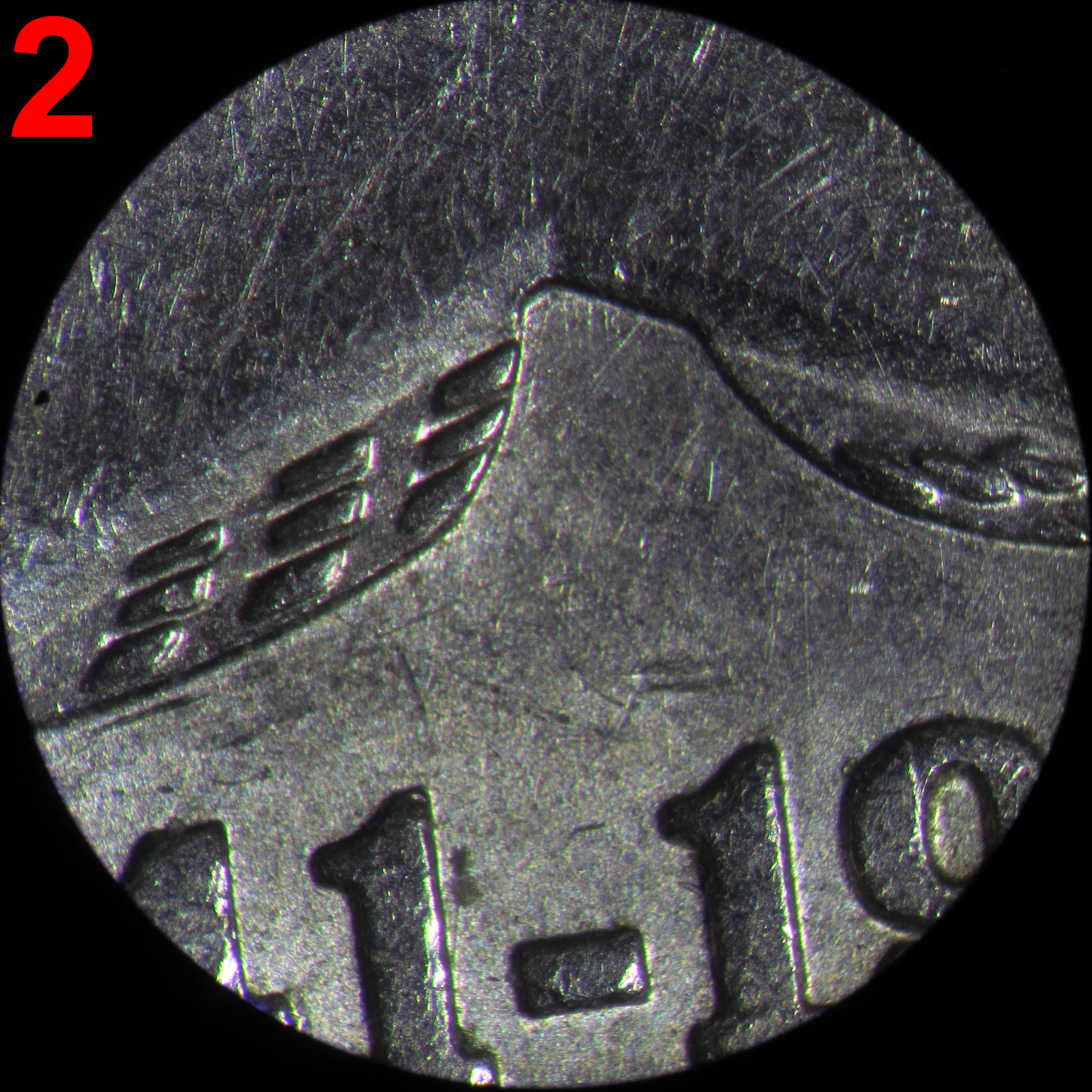

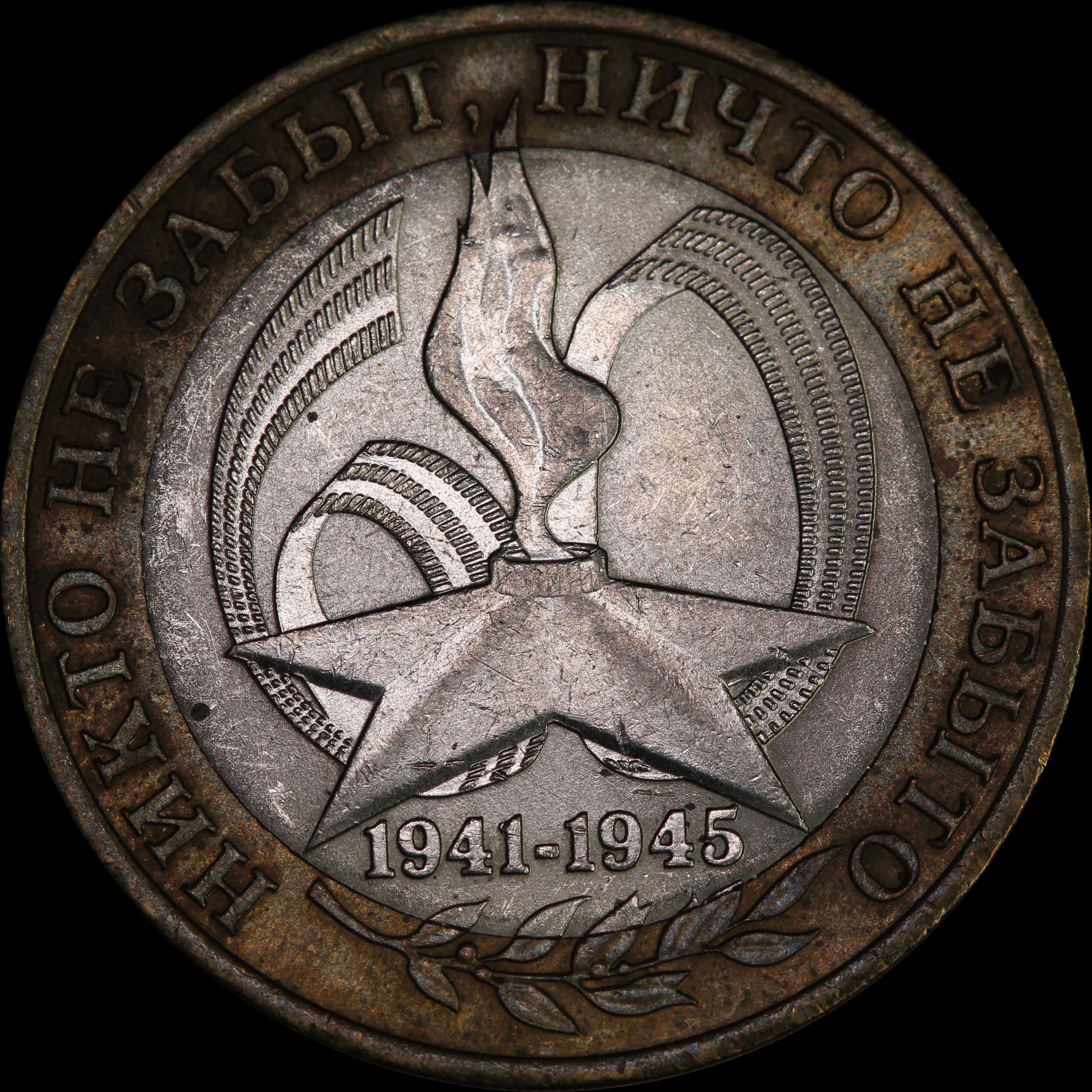

Центральный луч: идёт под большим углом относительно *6-1, поэтому низ правее соединения граней. Луч двойной, на имеющихся монетах виден плохо.

Примечания: 1) Луч, видимо, выпуклый; известна одна штемпельная пара.





[1] Я.В. Адрианов, "Монеты советского государства и современной России. История и каталог", Пермь, 2005.

[2] И. Гусев, В. Купреев, "Каталог-справочник разновидностей памятных и юбилейных монет Российской Федерации из недрагоценных металлов 1999-2011", Издание пятое (дополненное), Том 1, Москва, 2012.
