На юбилейных рублях 1993 года, посвящённых 130-летию со дня рождения В.И.Вернадского и 250-летию со дня рождения Г.Р.Державина, на штемпеле 93л.2 (III.1л(93)-1р по А.Ш.) существует большое число вариантов расположения монограммы монетного двора. Данная заметка посвящена описанию этих вариантов.

Исследование данной темы началось в 2003 году Александром Широковым и Михаилом Золотаревым. Позже они вместе с Игорем Потапченко и Сергеем Ширниным собрали электронный каталог юбилейных и памятных монет банка России из недрагоценных металлов, в издании от января 2016 года которого было описано 47 разных вариантов положения монограммы. В 2026 году по инициативе Сергея Ширнина и Артёма Королёва было решено вернуться к изучению этого вопроса. Сергей Ширнин отфотографировал несколько подборок данных монет, и по полученным фотографиям было проведено более правильное и детальное разделение на варианты.

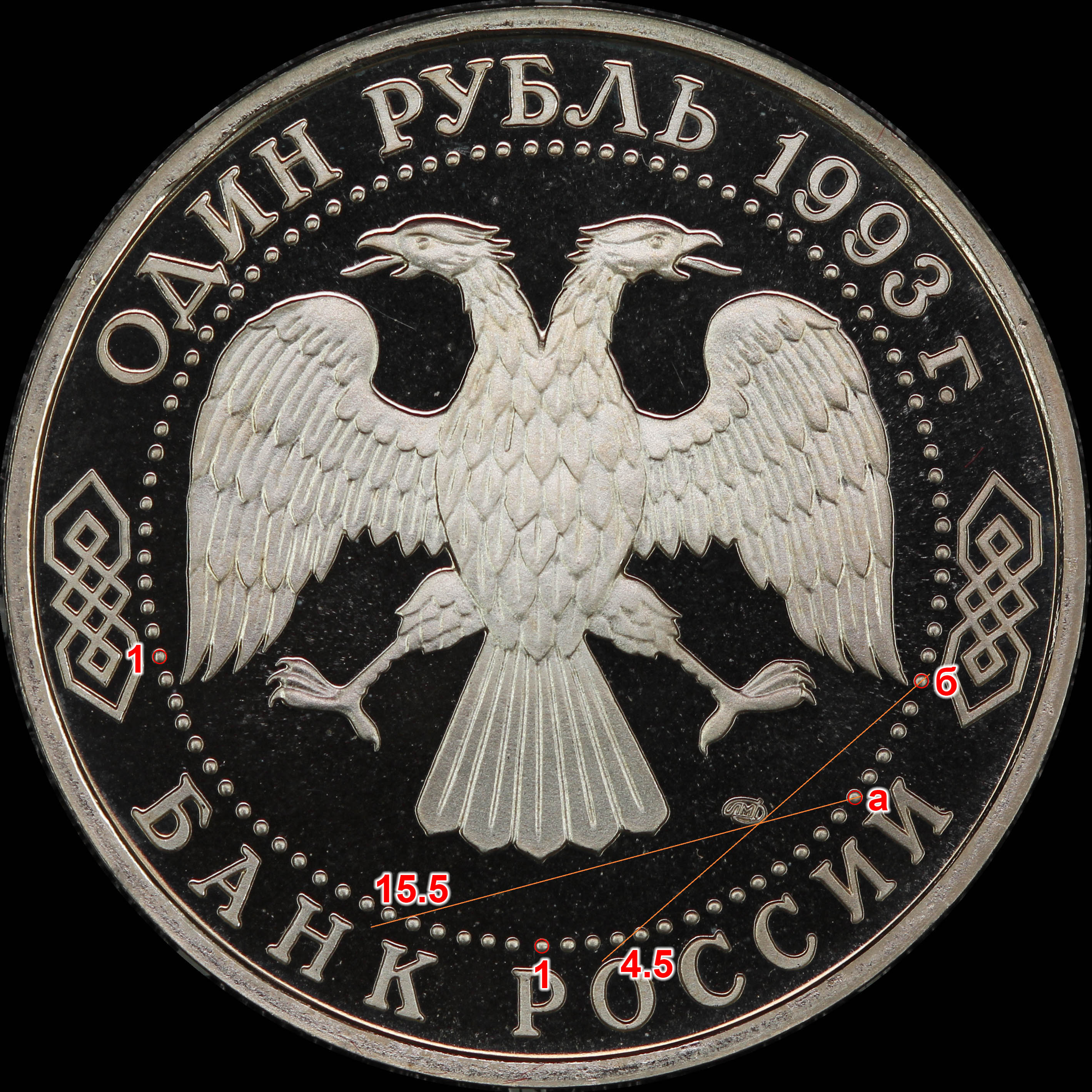

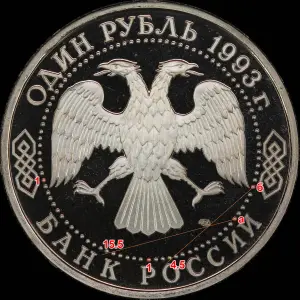

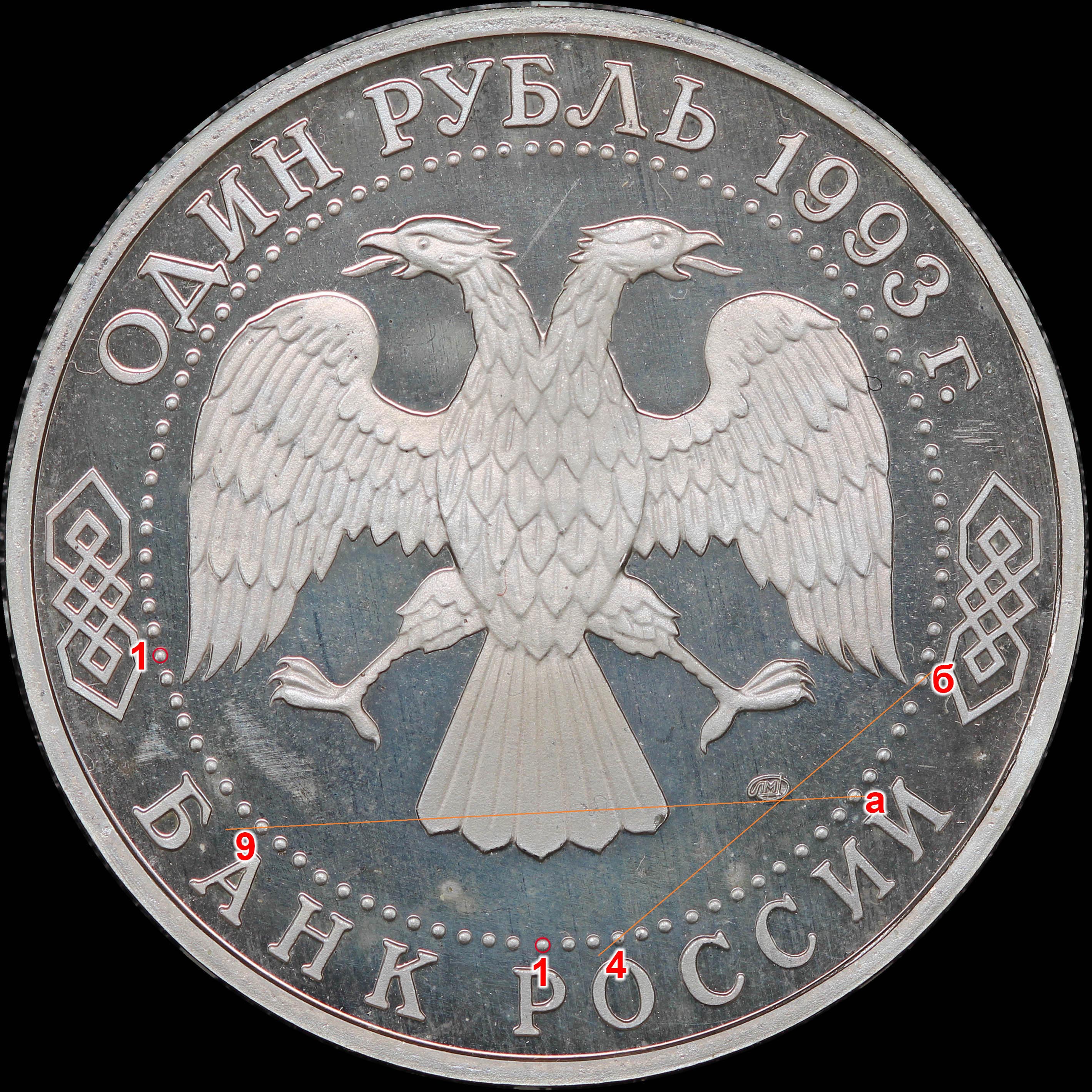

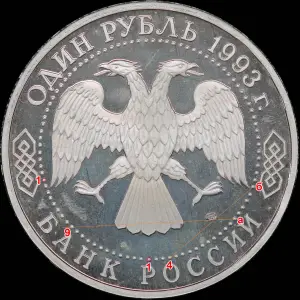

Для того, чтобы определить, к какому варианту относится та или иная монета, необходимо провести некоторые опорные линии. В данной заметке это сделано так, как показано на рисунках ниже. Берётся точка ‘а’, и из неё проводится касательная к нижней границе знака. При этом линия ведётся из центра точки ‘а’ в центр какой-то другой точки на ободке. Отсчитывается номер этой точки относительно точки 1, отмеченной красным кружочком. Далее та же процедура повторяется для точки ‘б’, касательная проводится к правой стороне знака. В результате получаются две координаты (например, 9; 4), описывающие положение знака. В случае, когда линии, проходящие через центры точек, касательными не получаются, линия проводится через середину между точками, а к обозначению добавляется .5, например 15.5; 4.5 на фото ниже.

В некоторых случаях координаты совпадают, но монограммы оказываются разными (как правило, развёрнутыми друг относительно друга). В этом случае к обозначению варианта добавляется дополнительная буква (а или б).

Следует отметить, что на практике опорные линии не всегда можно провести однозначно; погрешность в определении координат может составлять ±0.5. Поэтому после ориентировочного определения варианта может потребоваться сравнить исследуемую монету с несколькими другими с близкими координатами. Сравнение проводится путём аккуратного наложения фотографии монеты на фотографии эталонов, размещённые ниже.

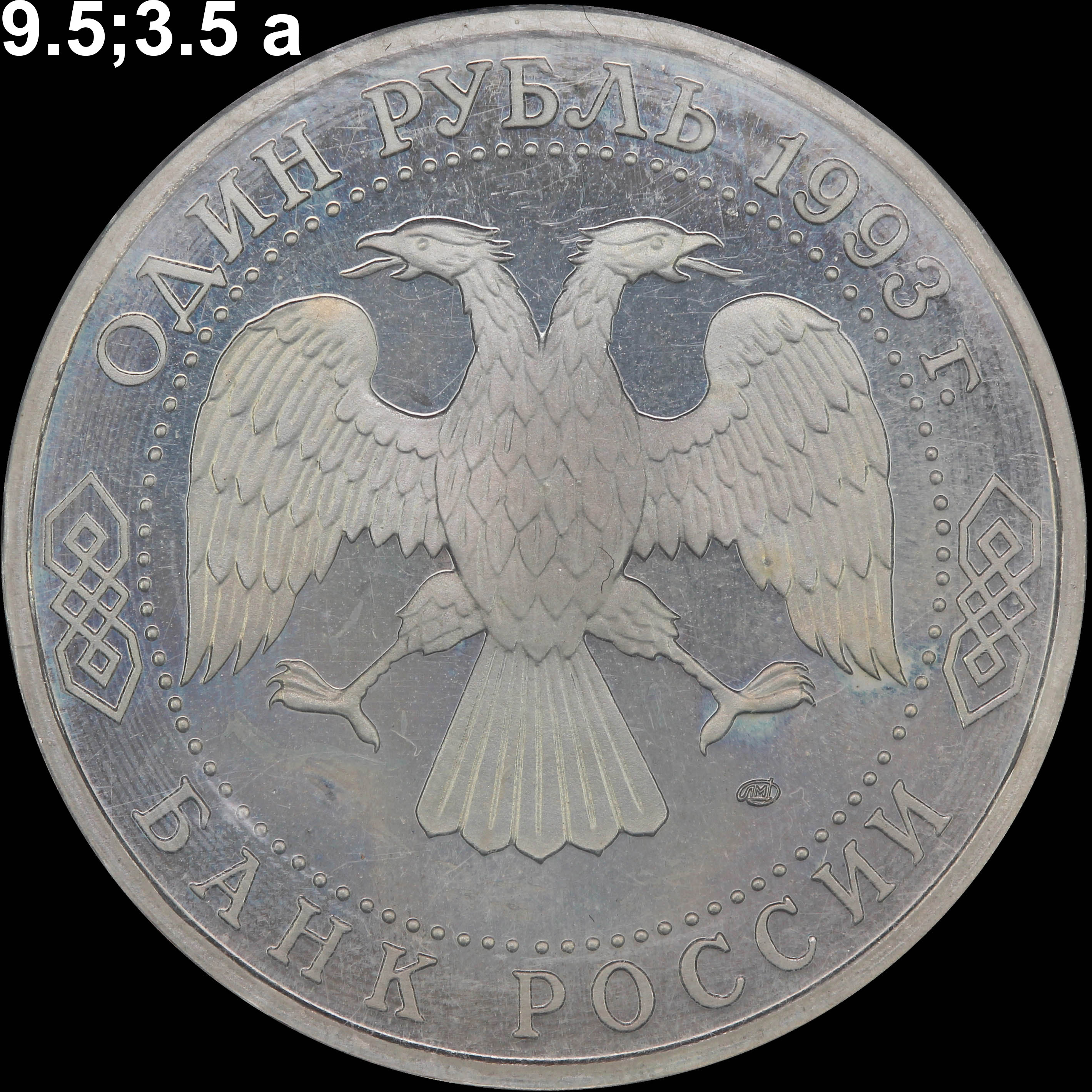

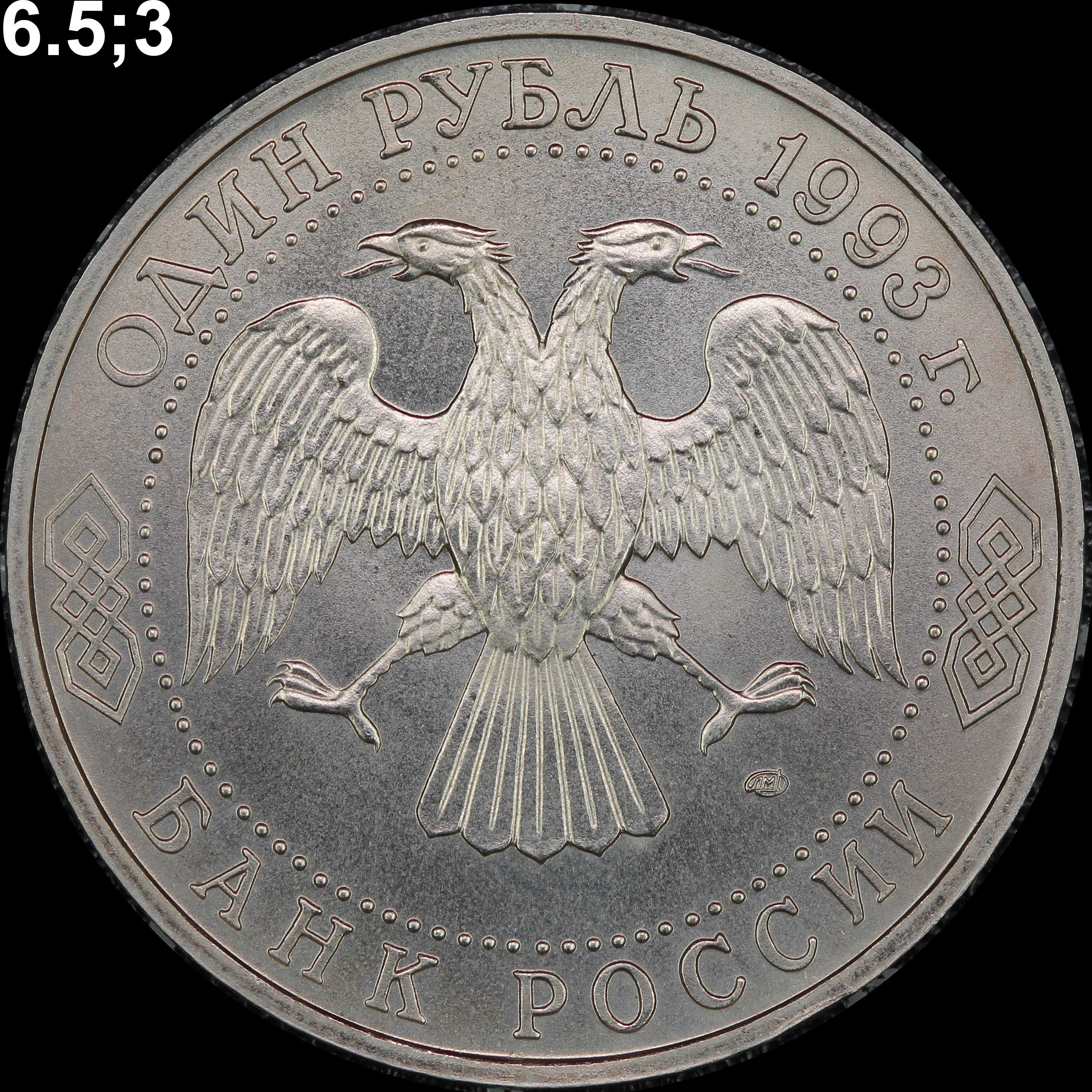

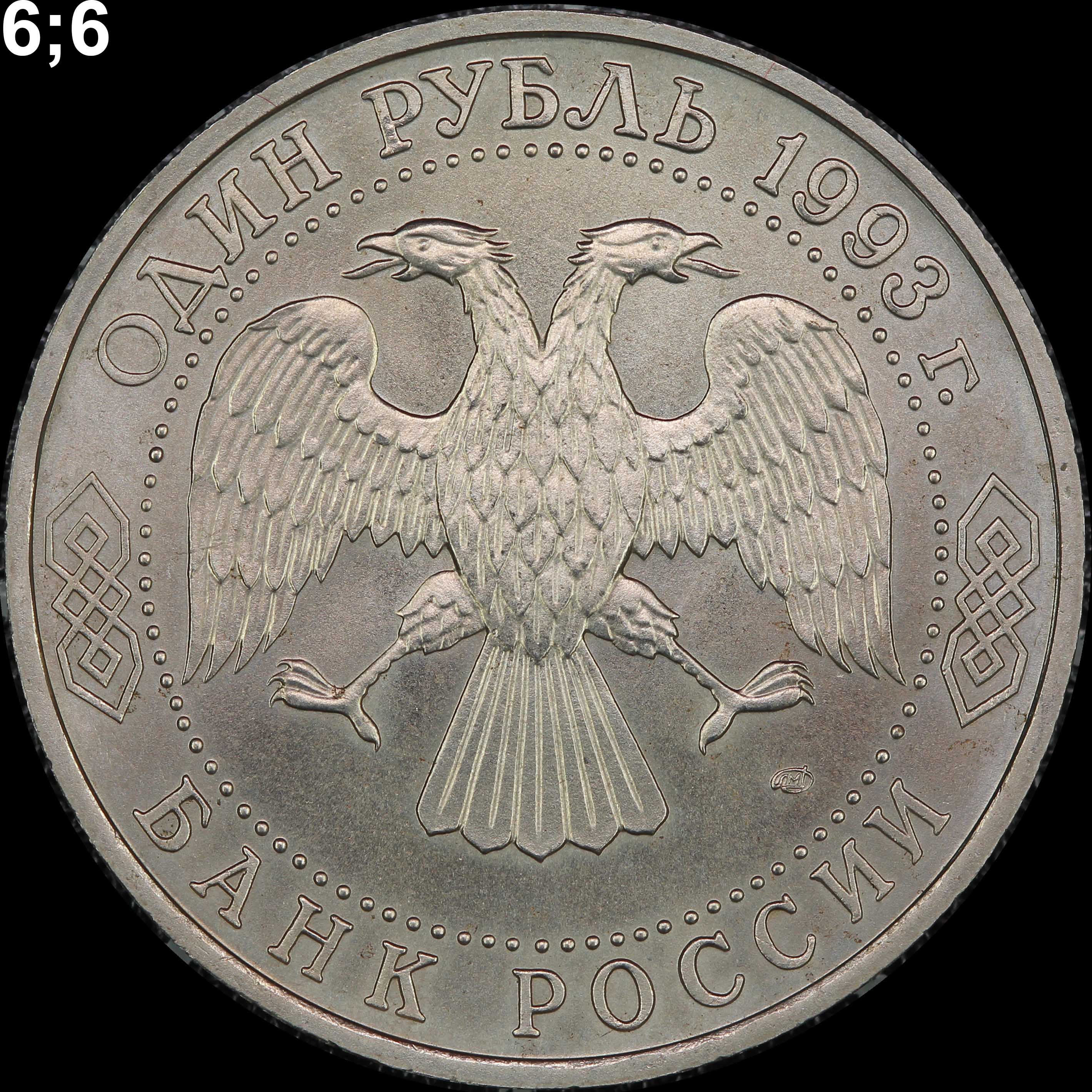

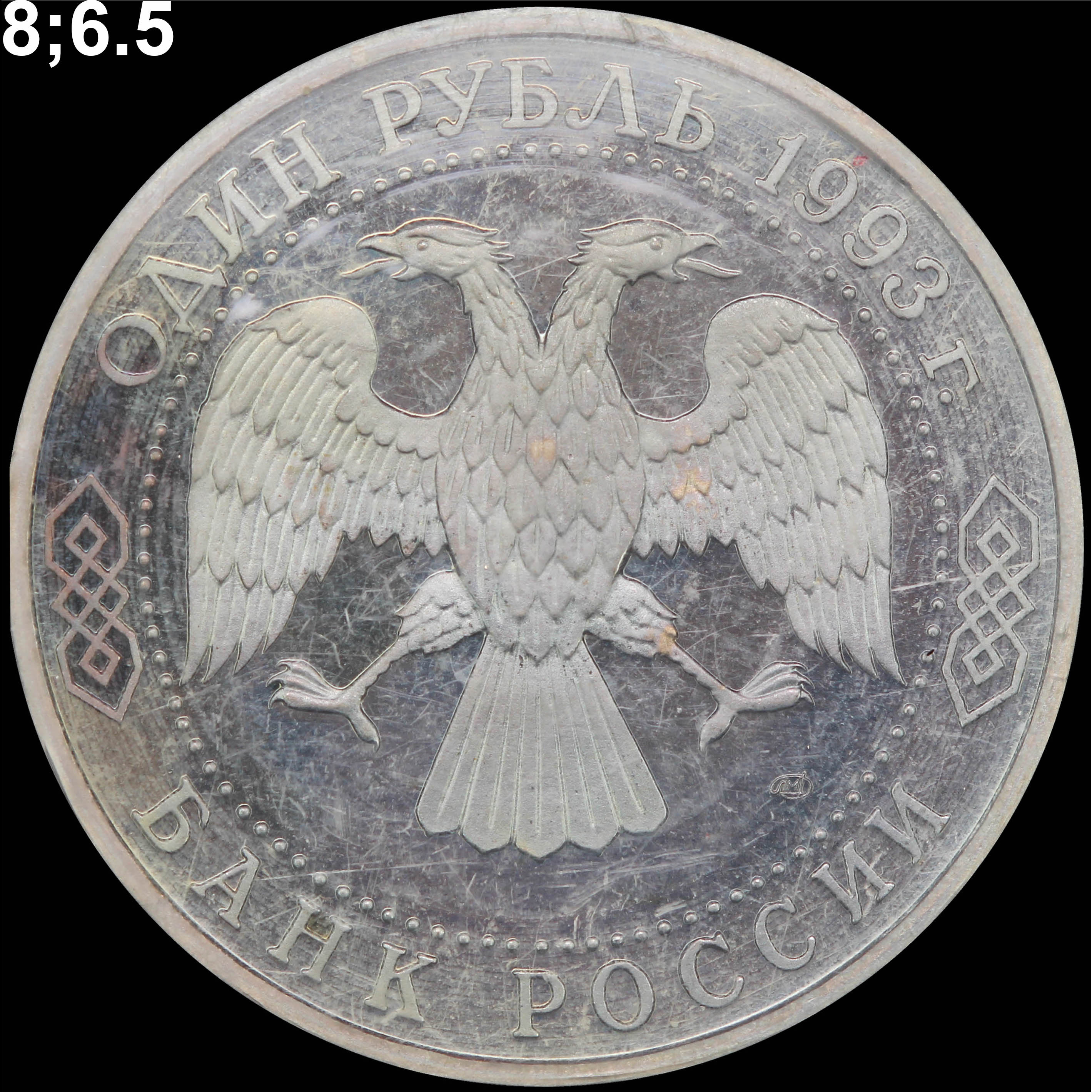

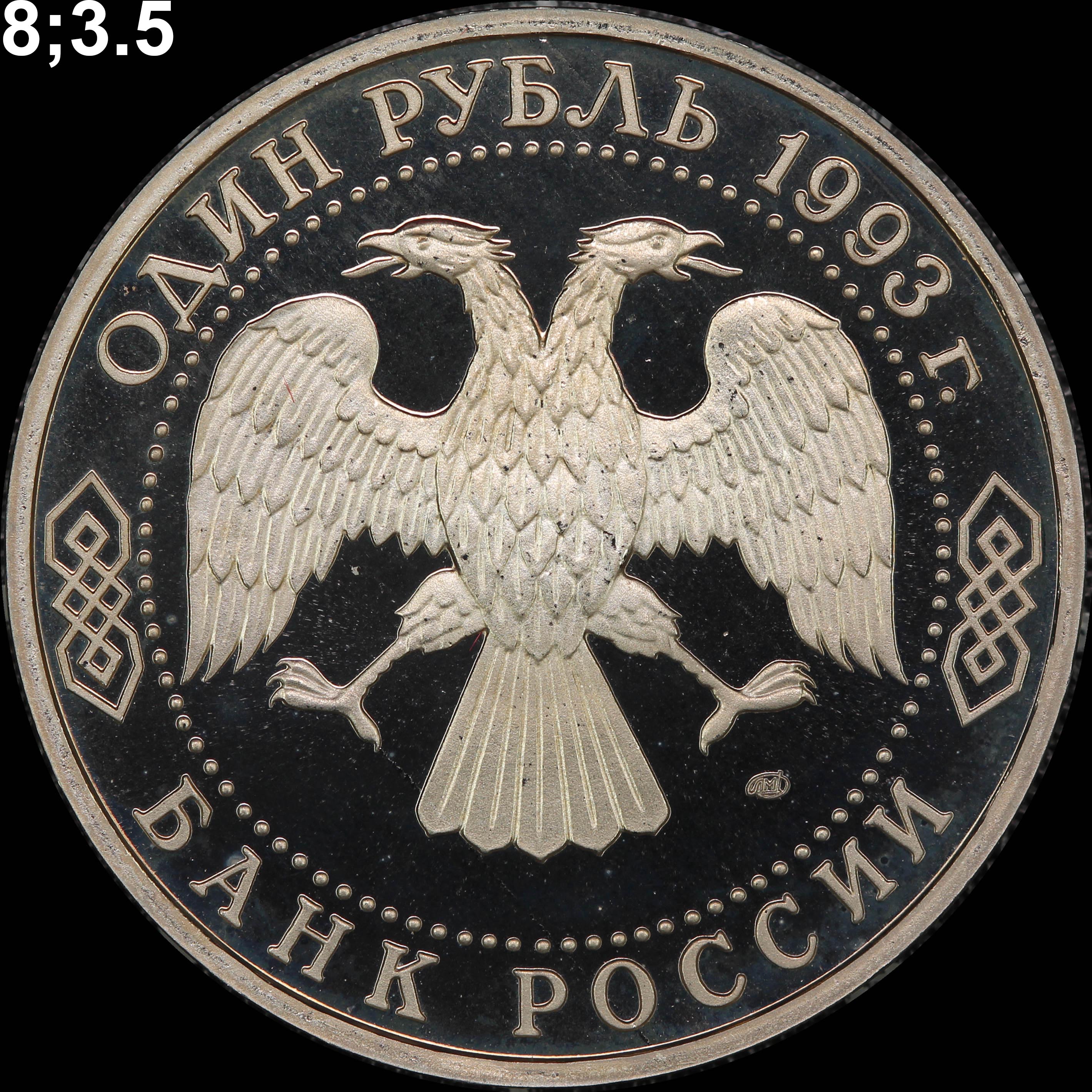

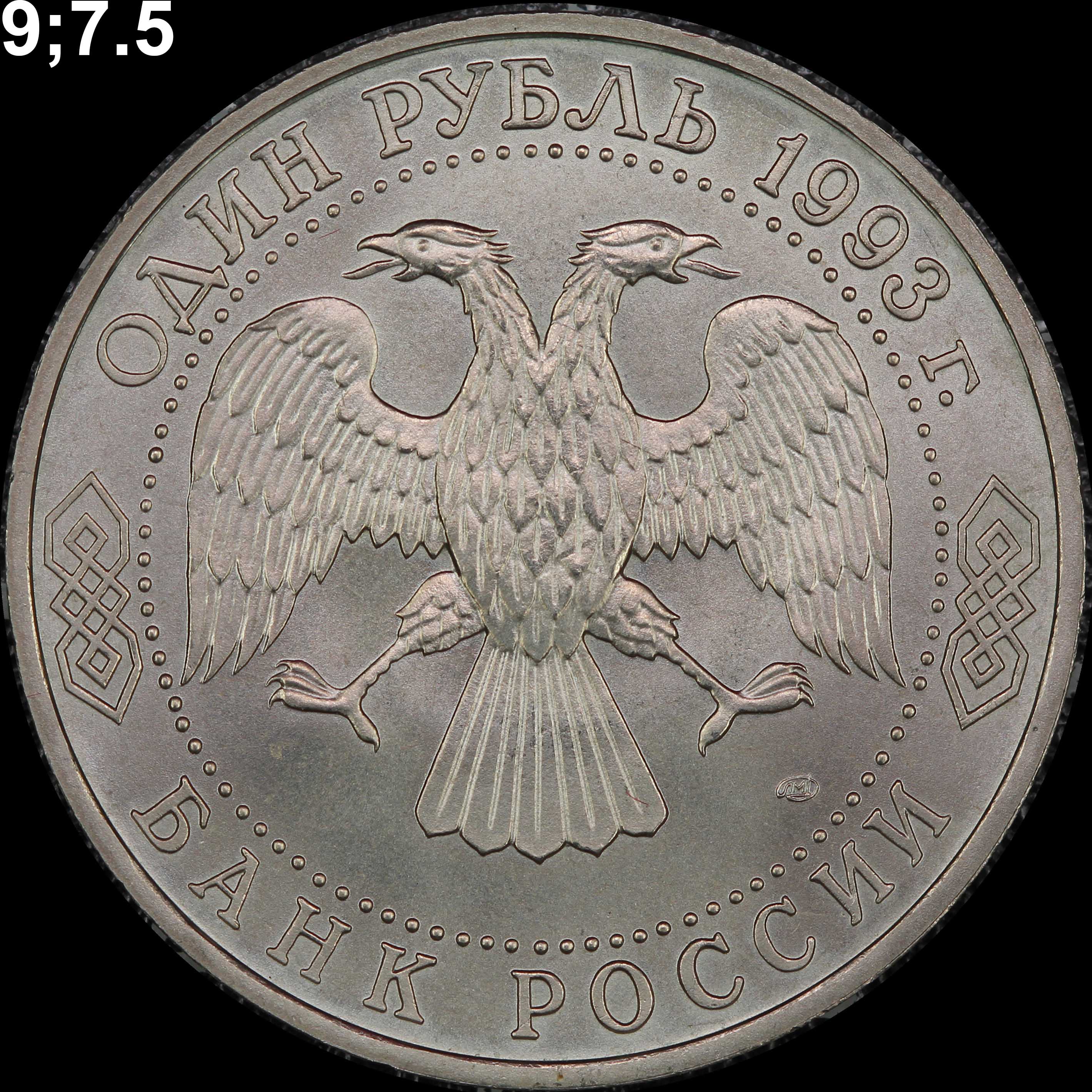

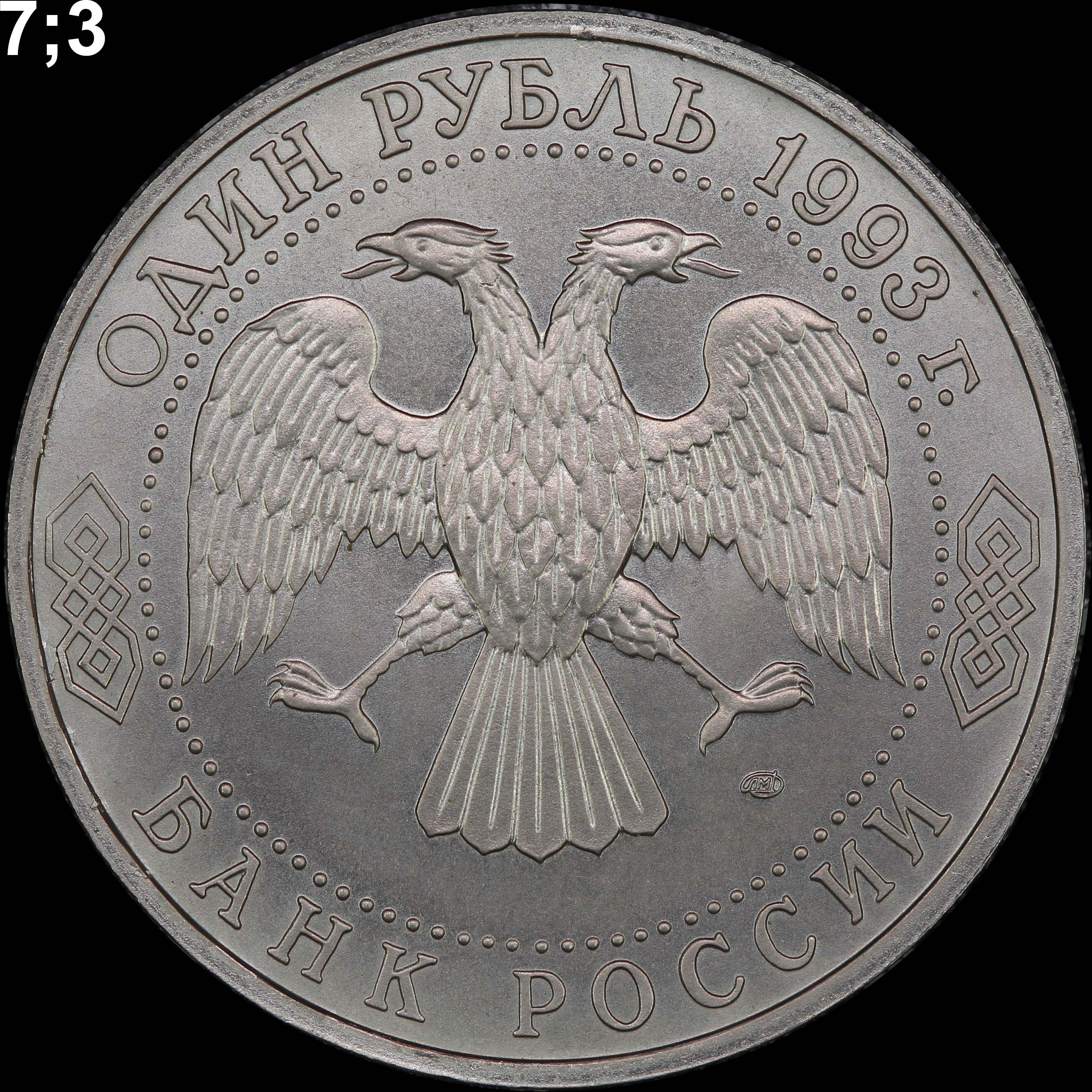

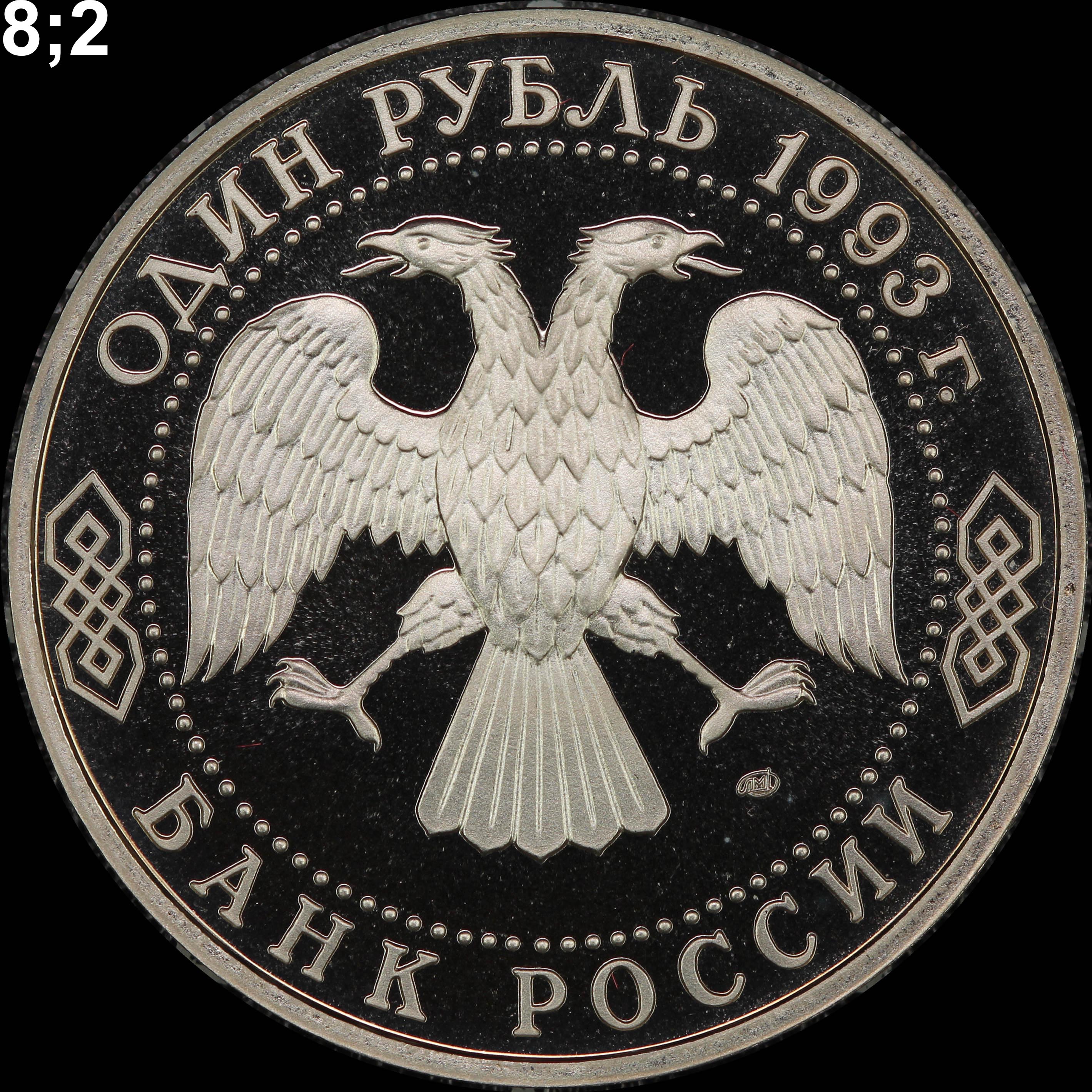

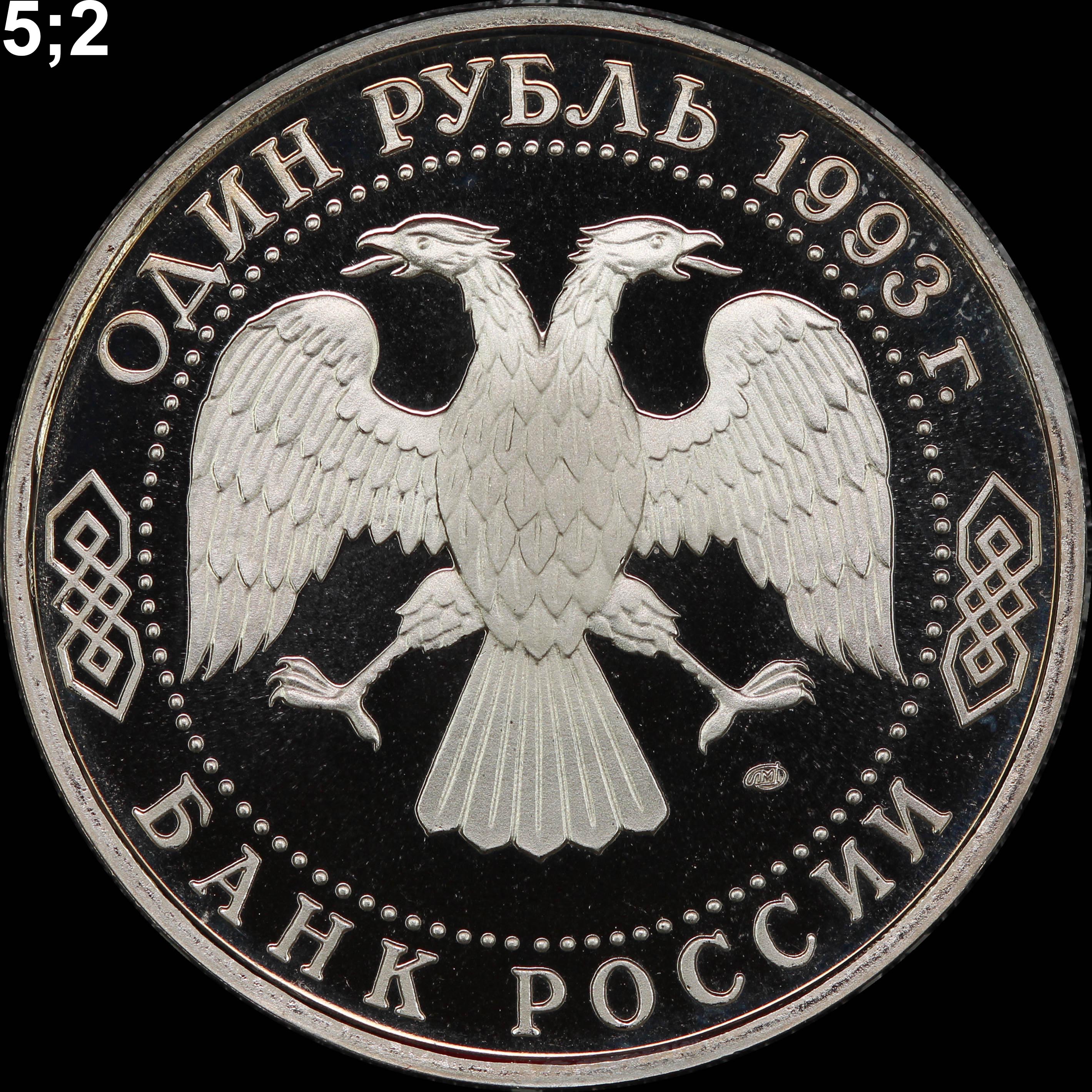

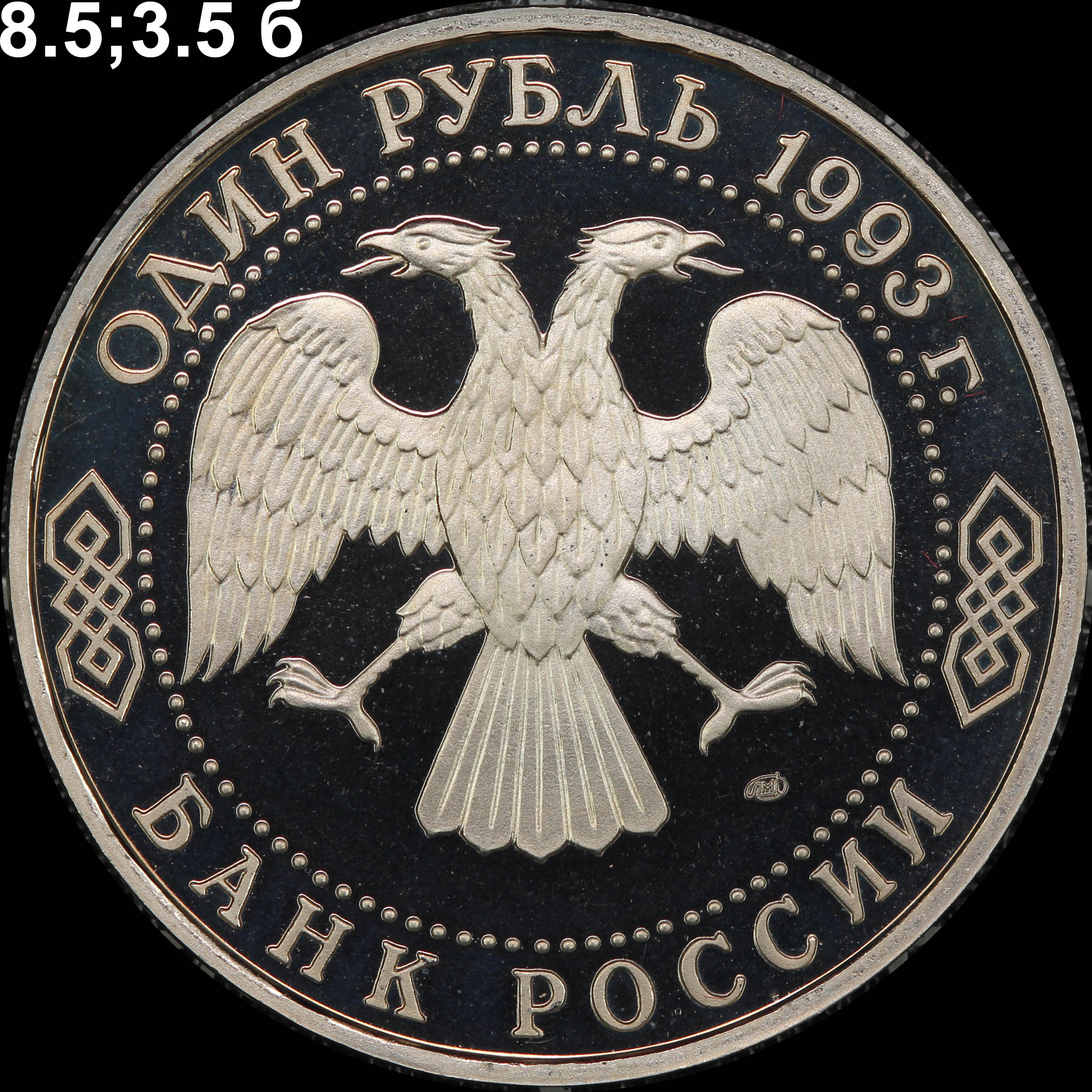

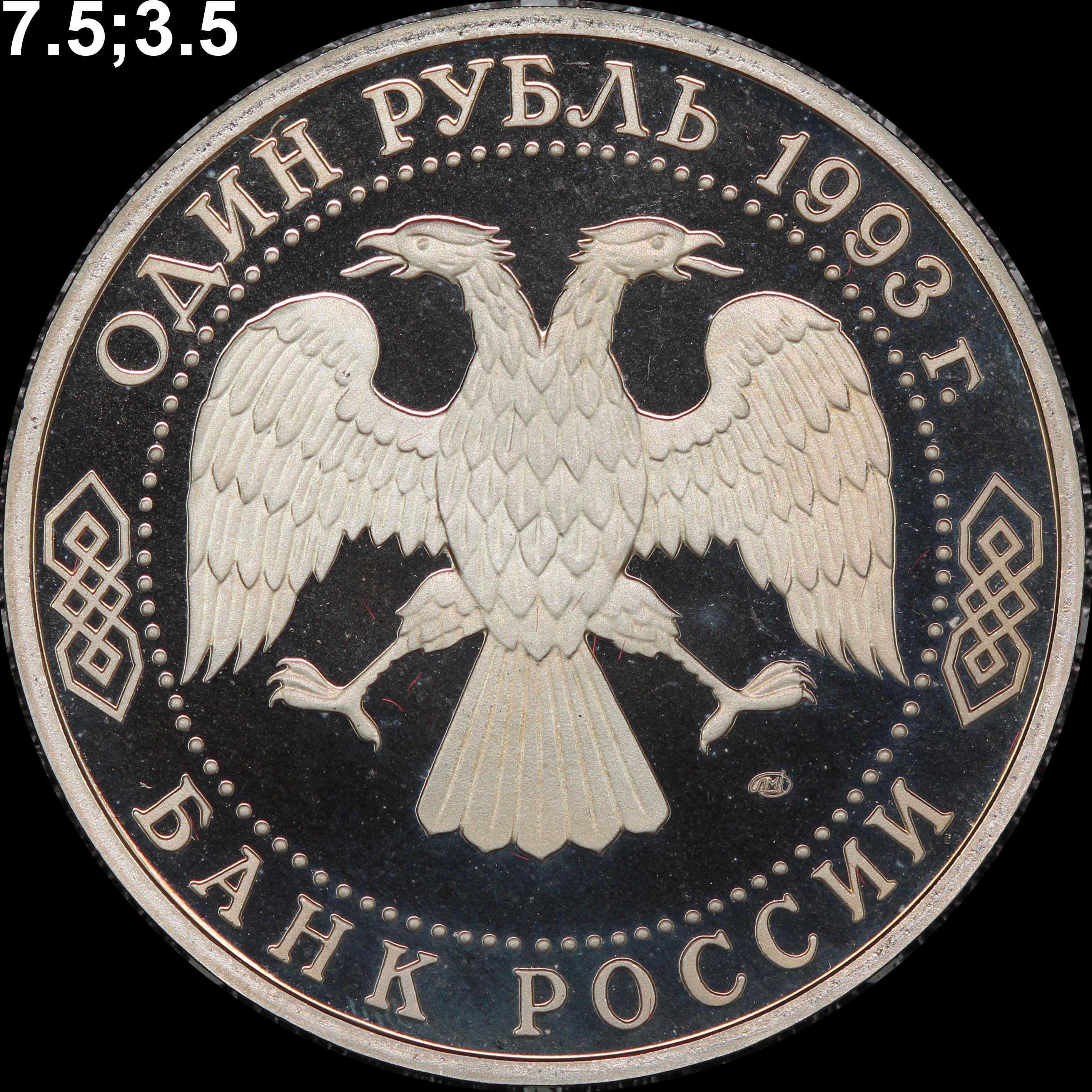

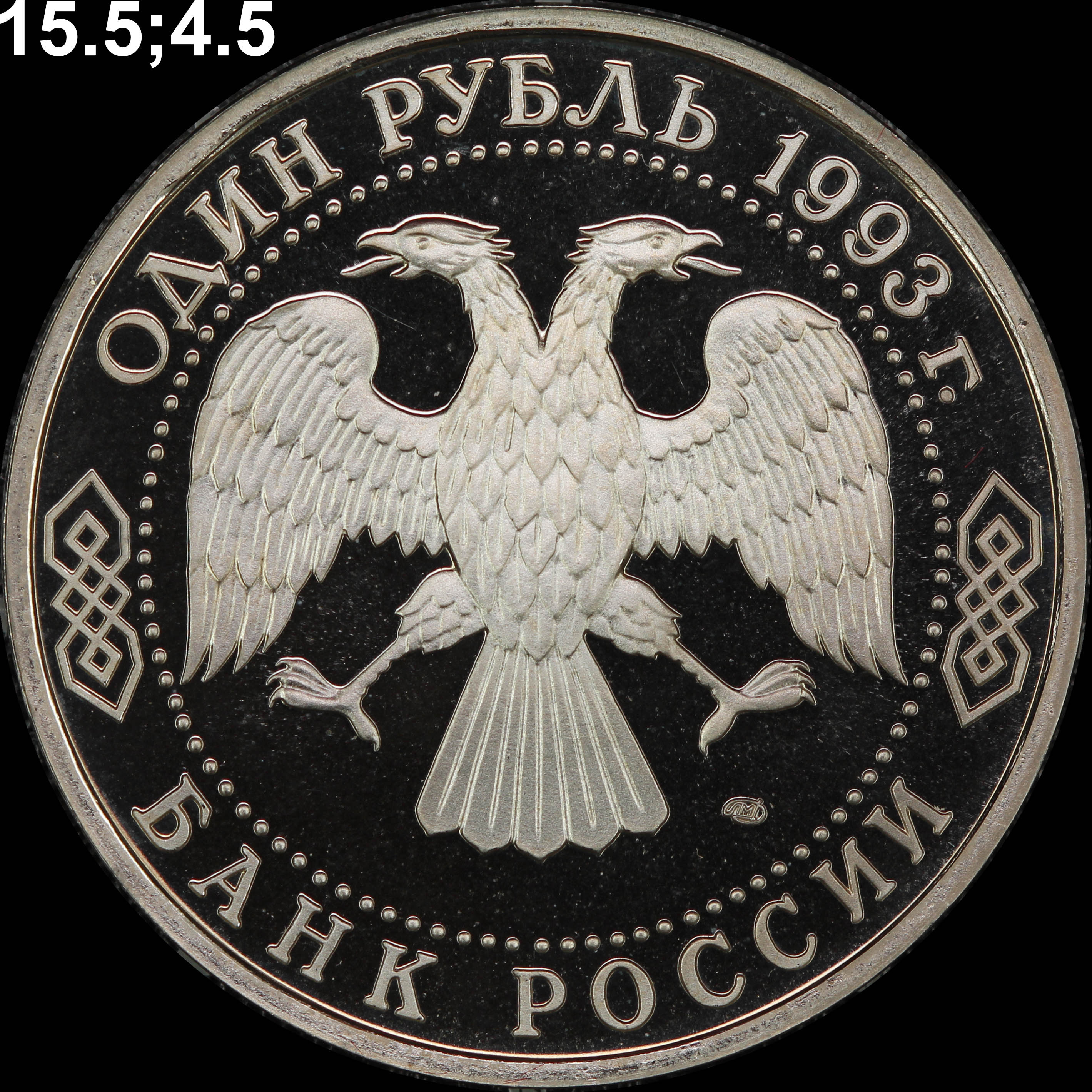

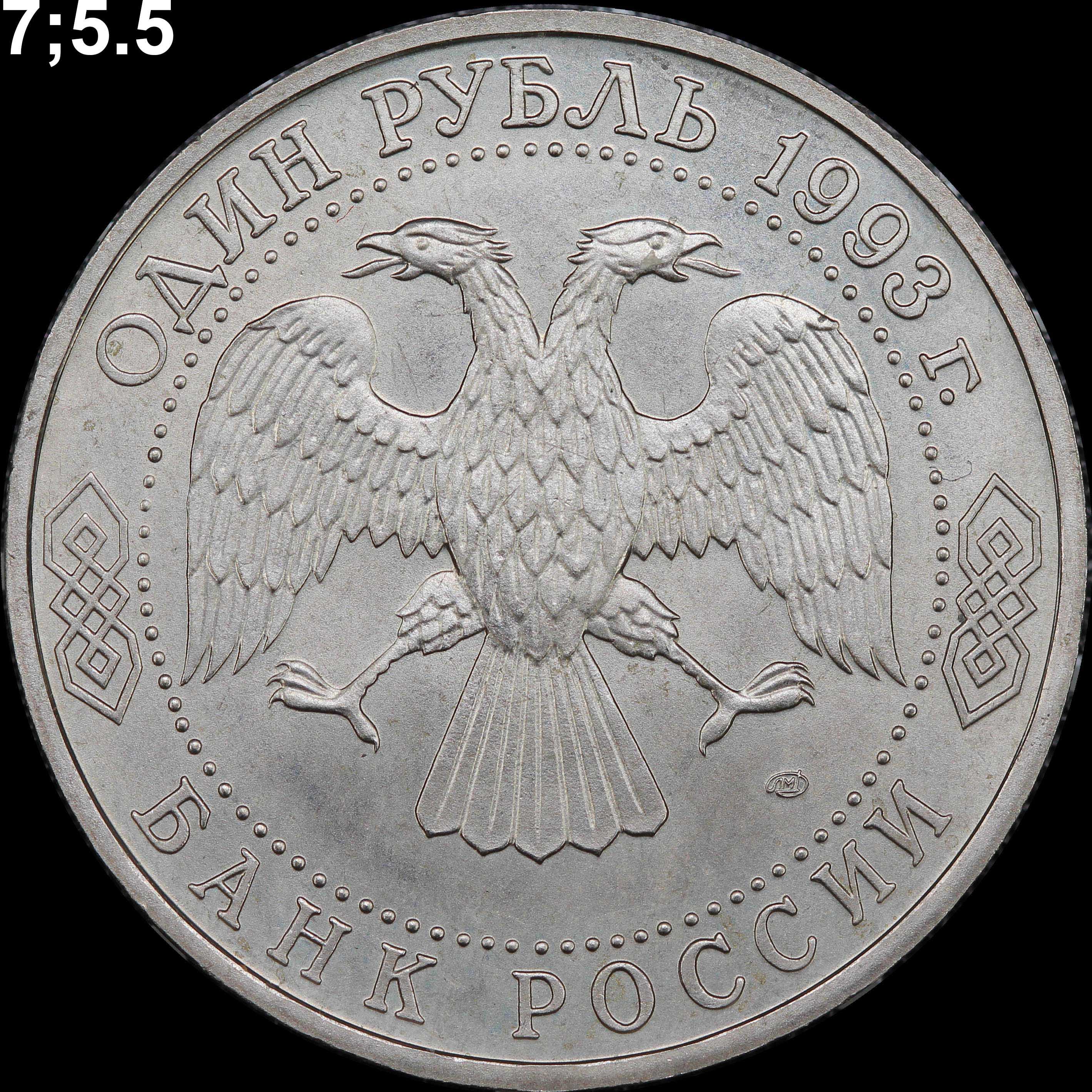

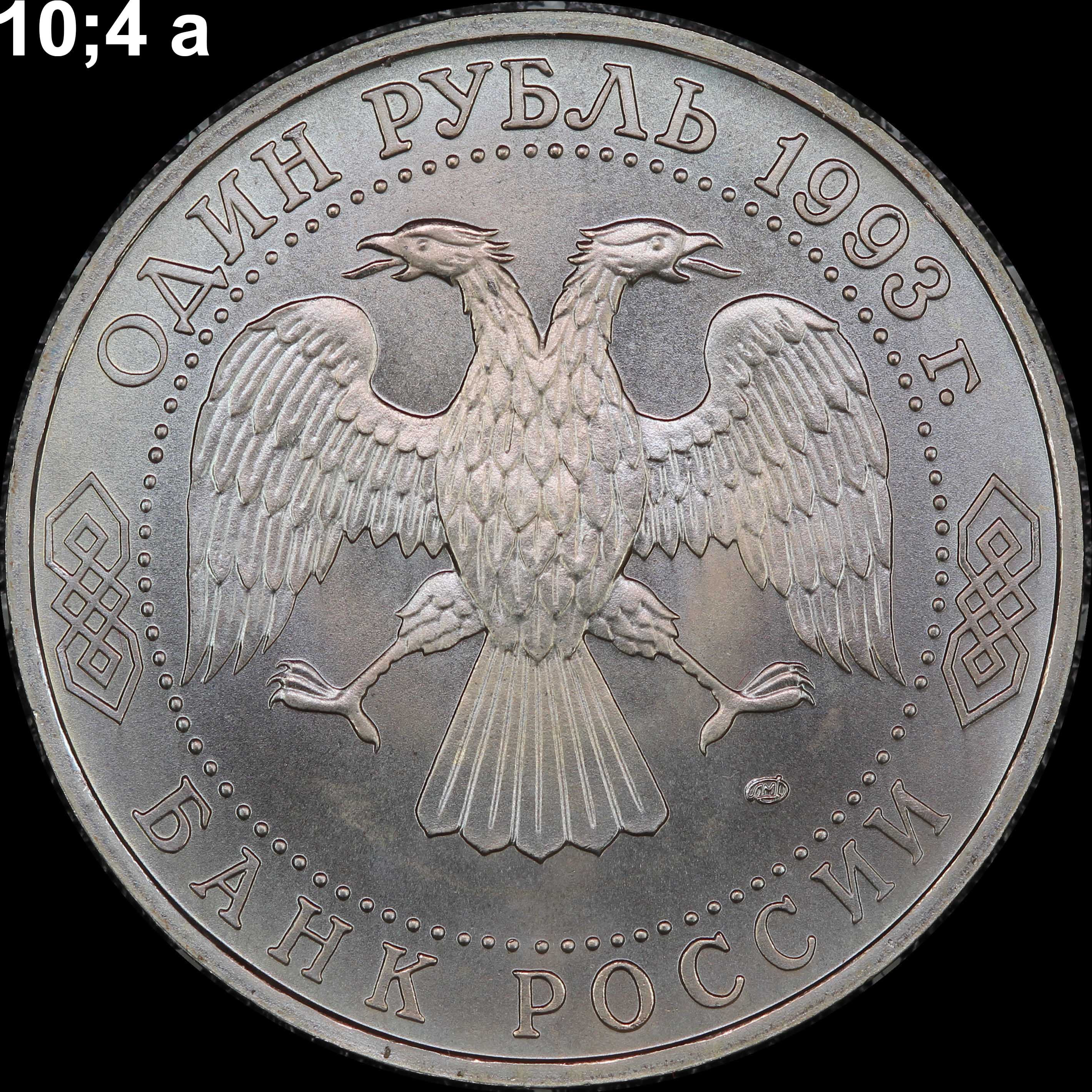

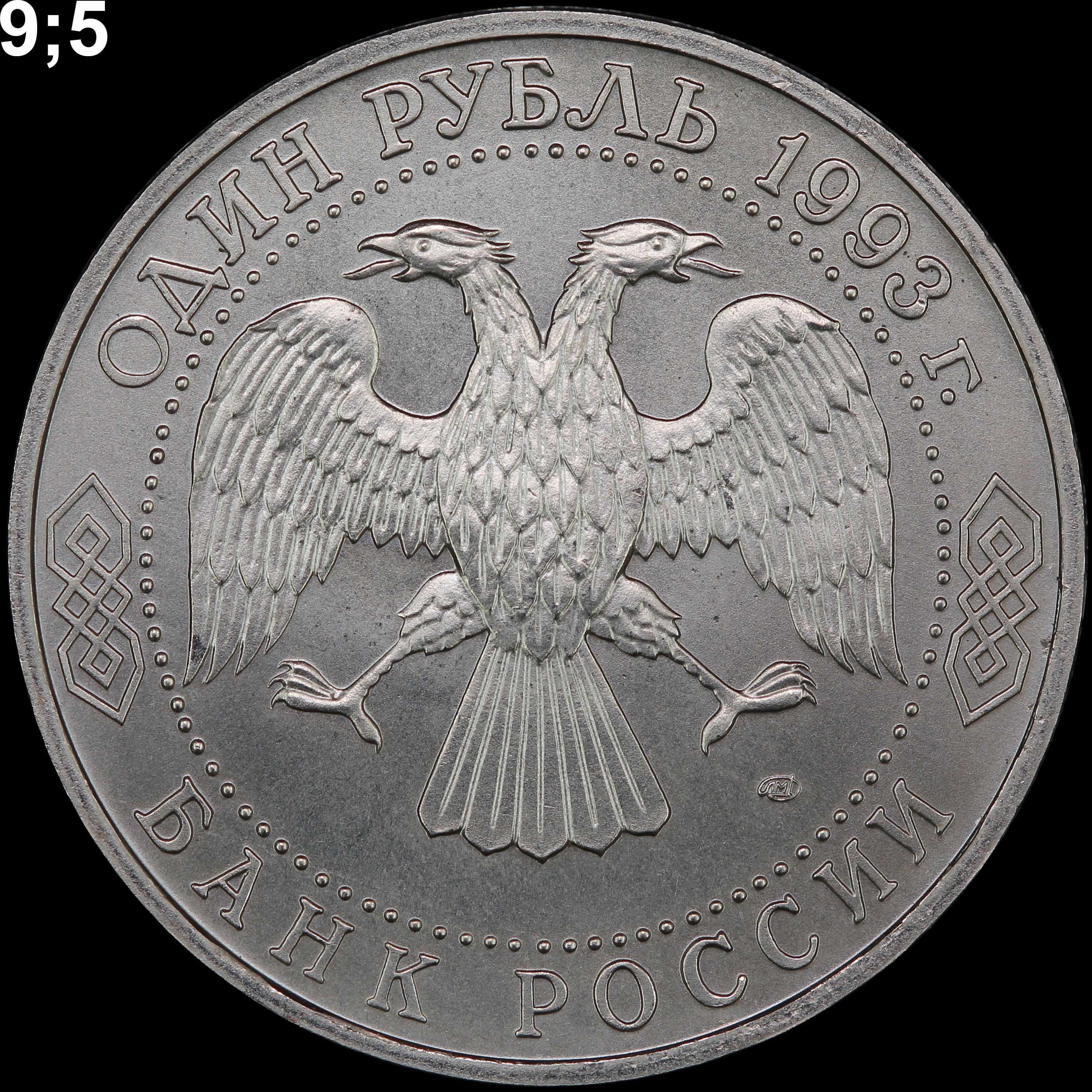

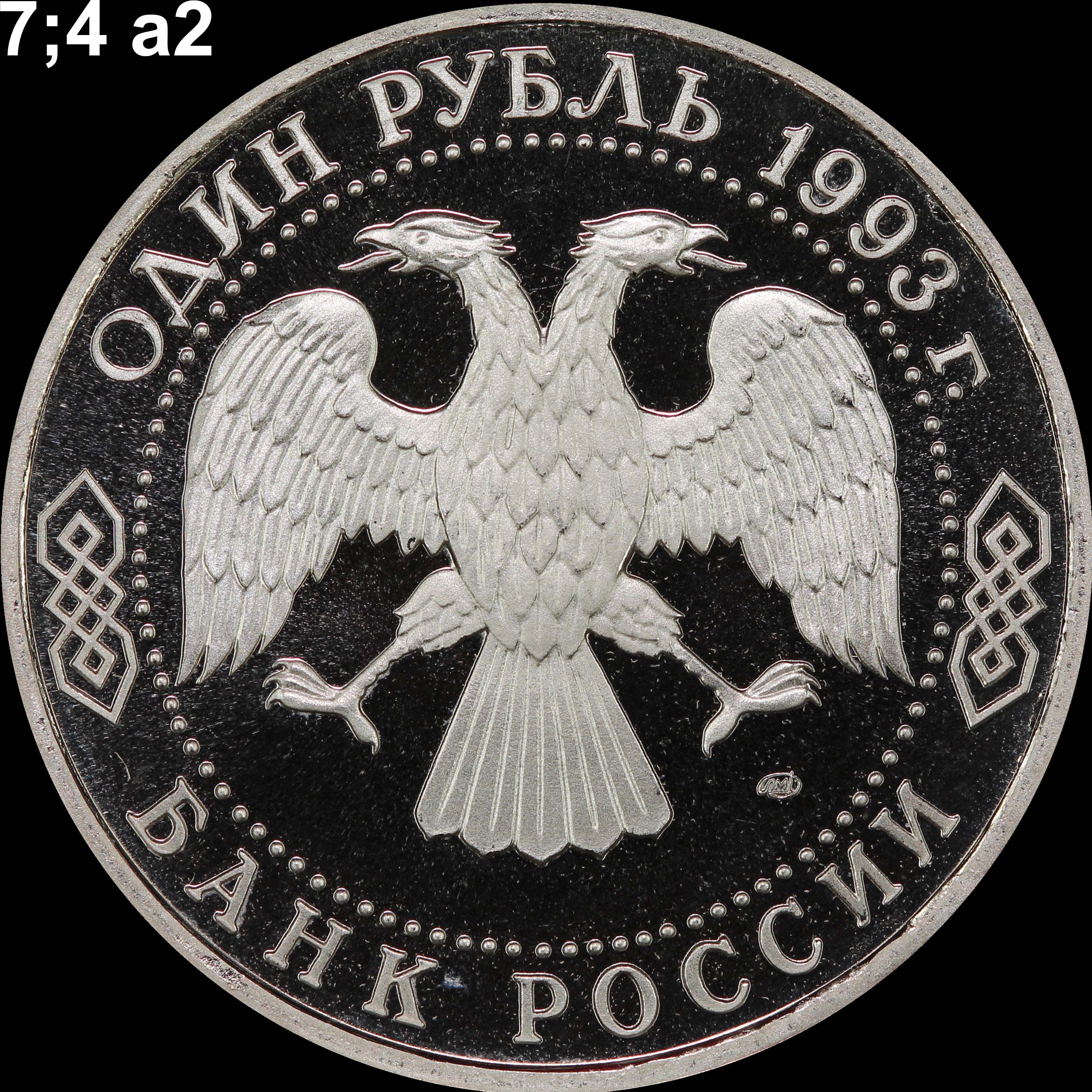

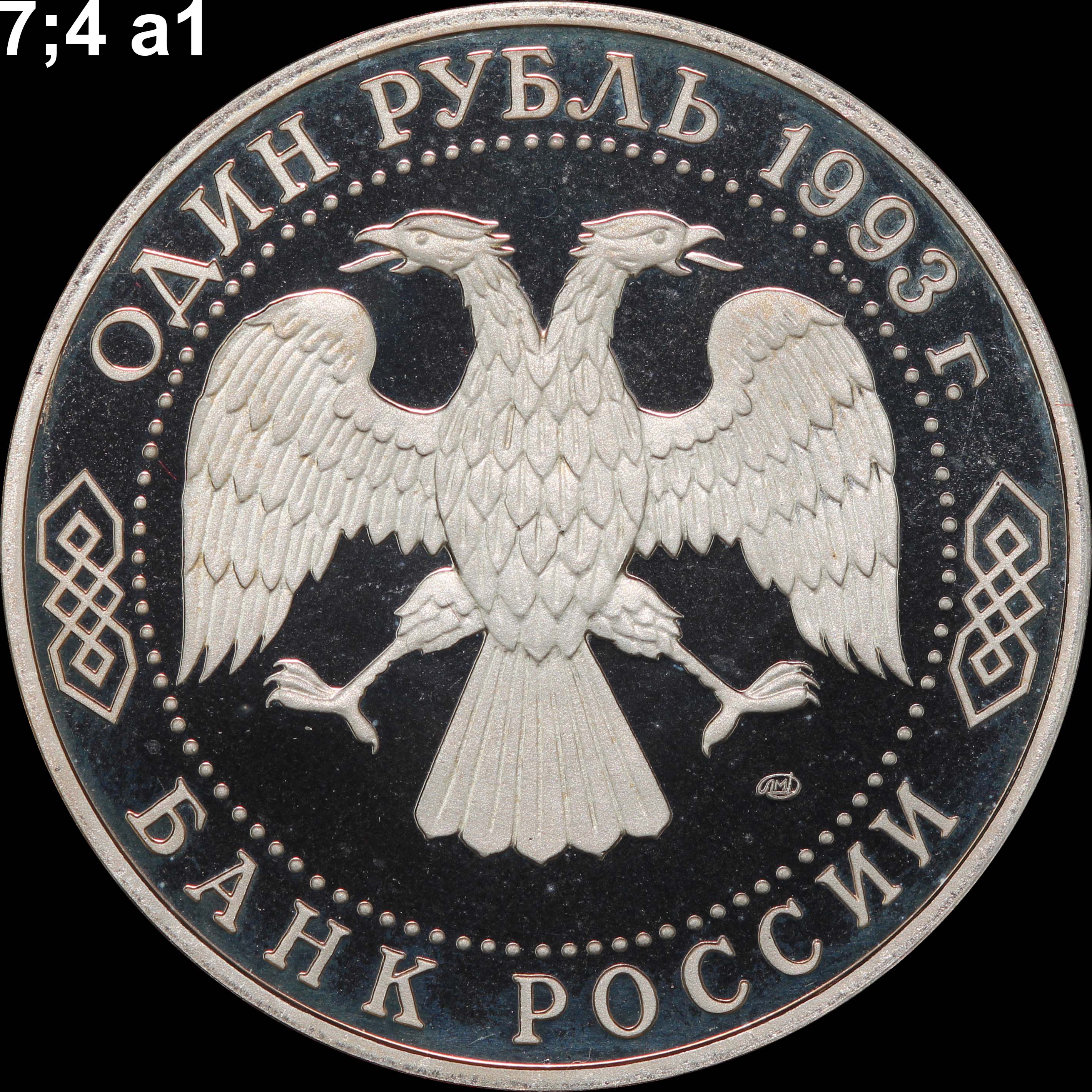

Далее привдены полномасштабные фотографии всех известных вариантов (55 разновидностей):

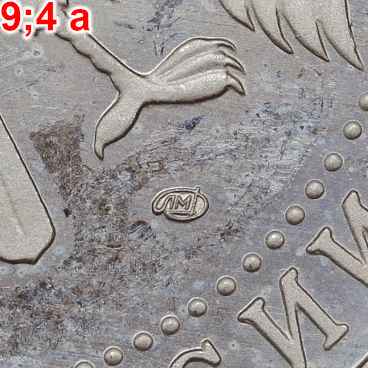

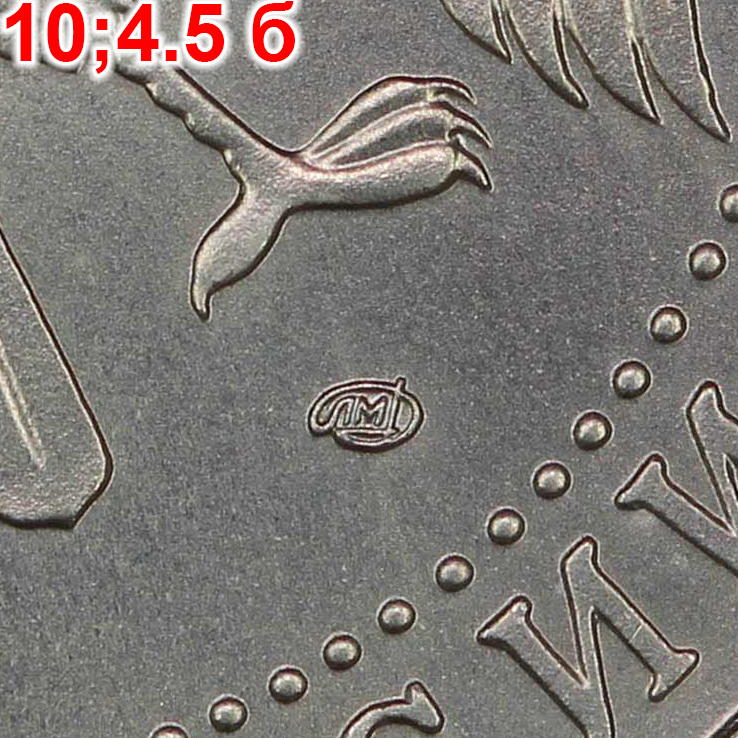

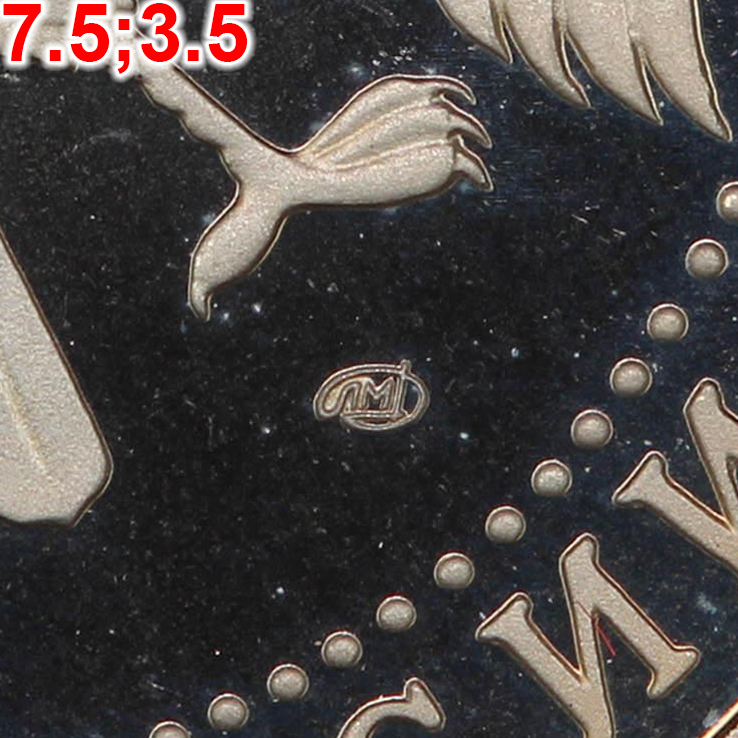

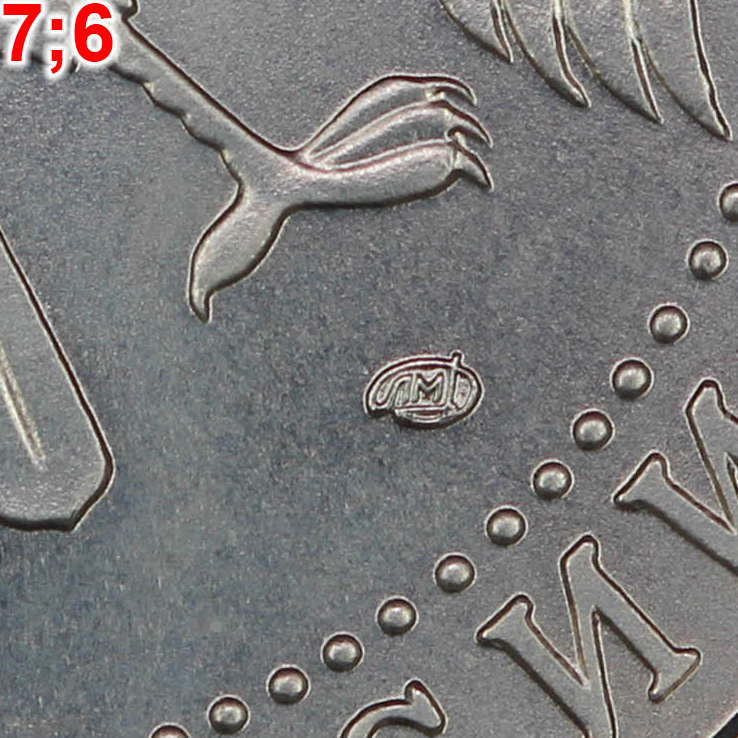

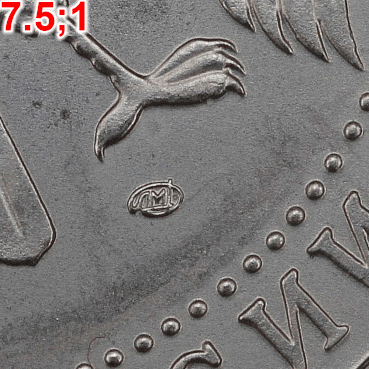

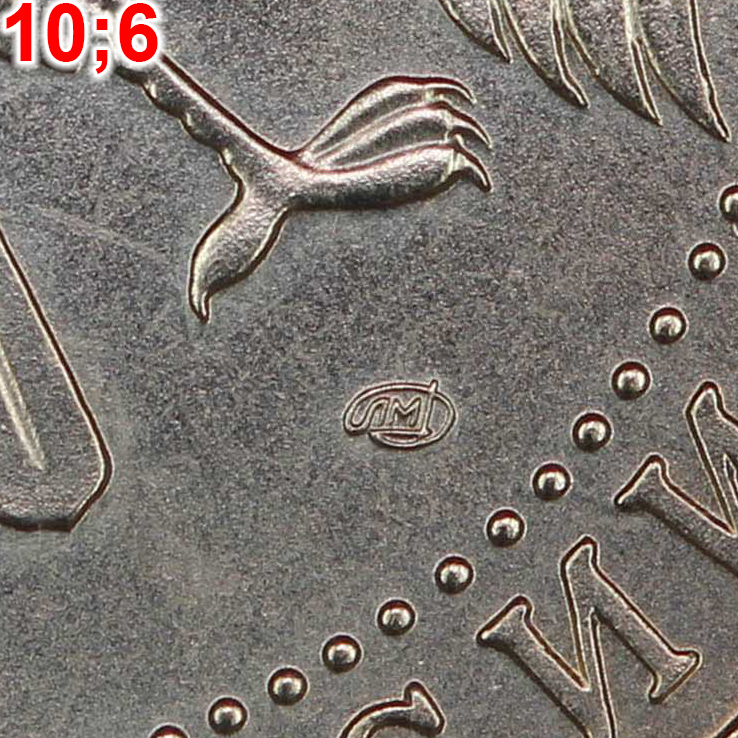

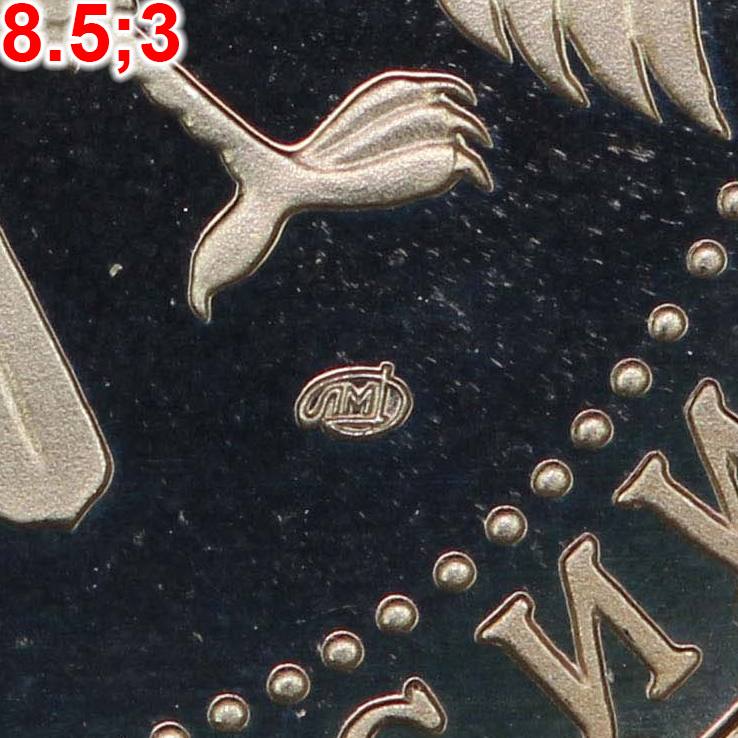

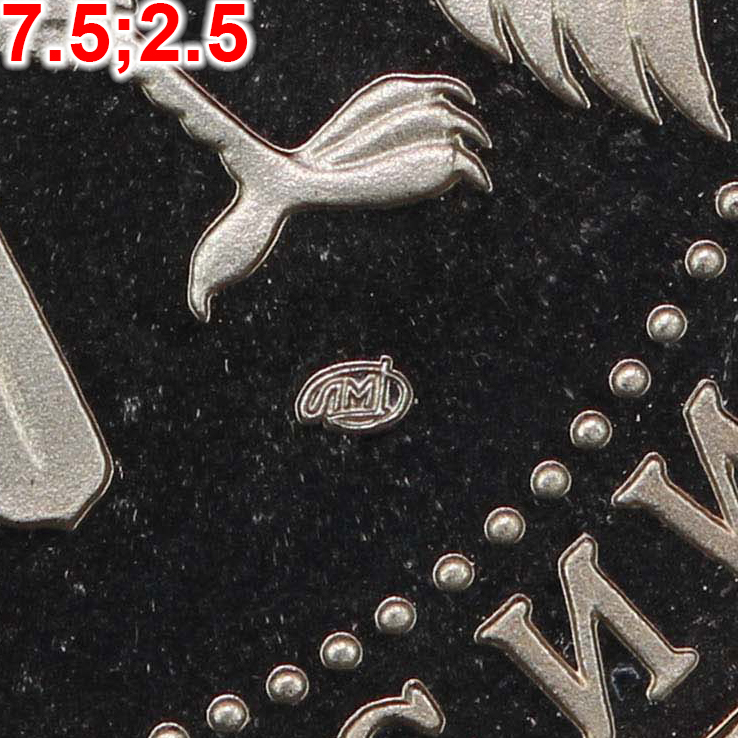

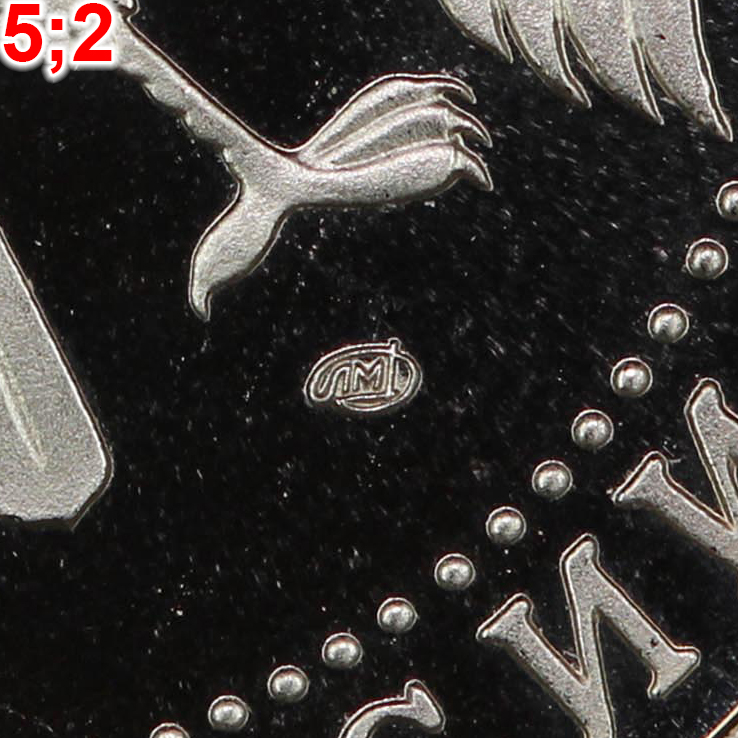

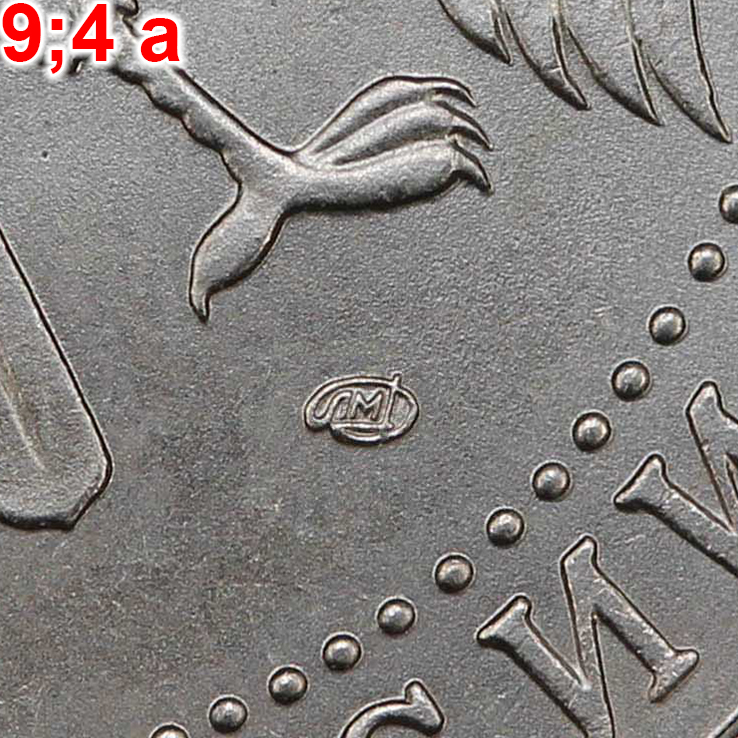

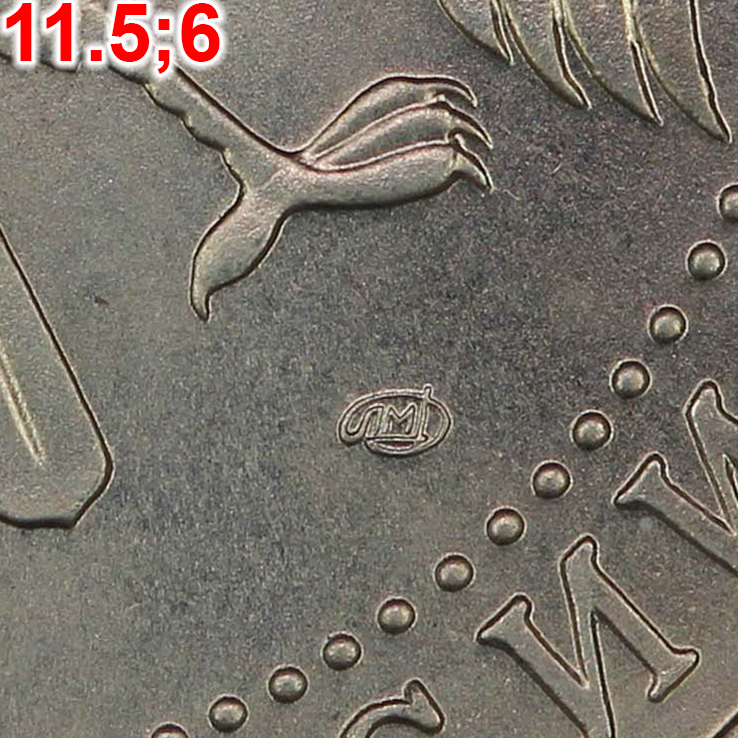

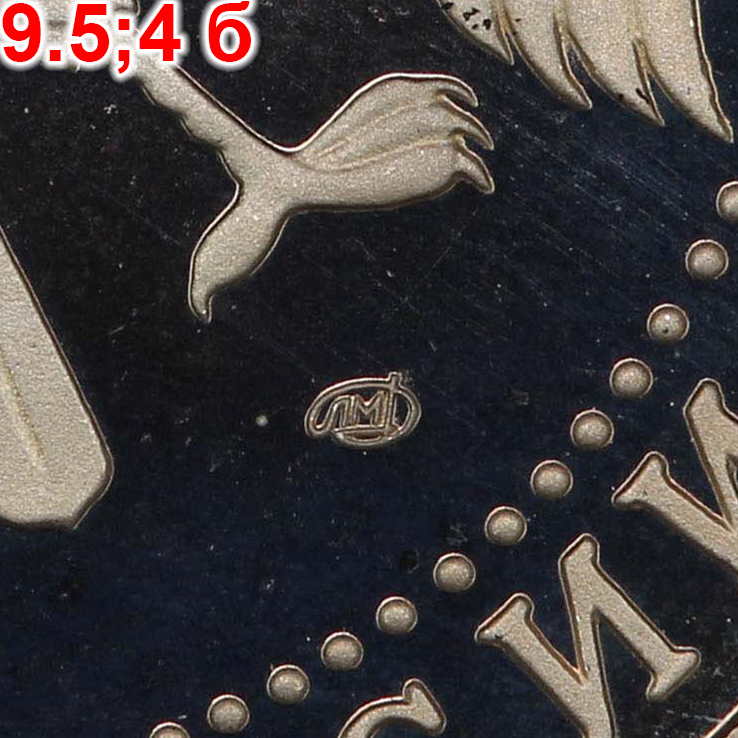

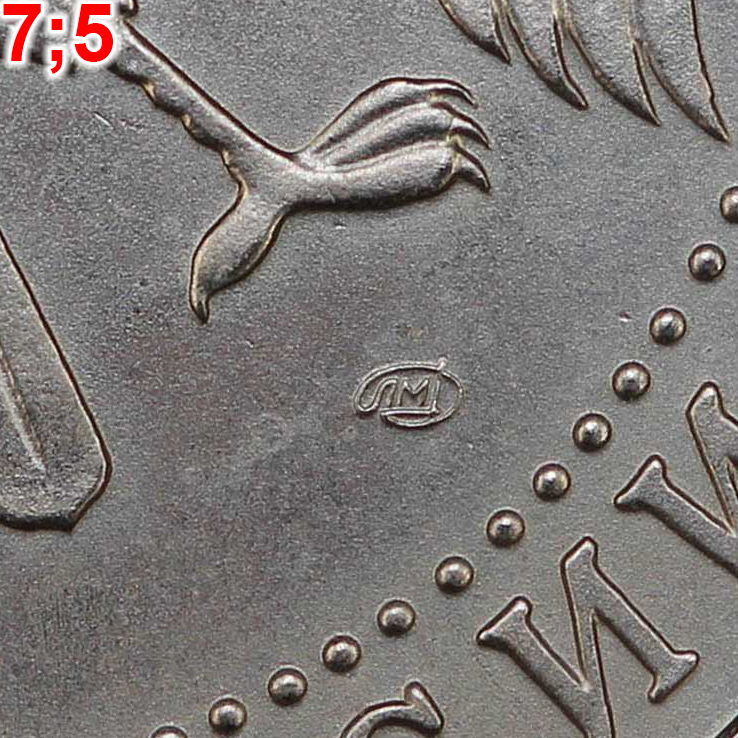

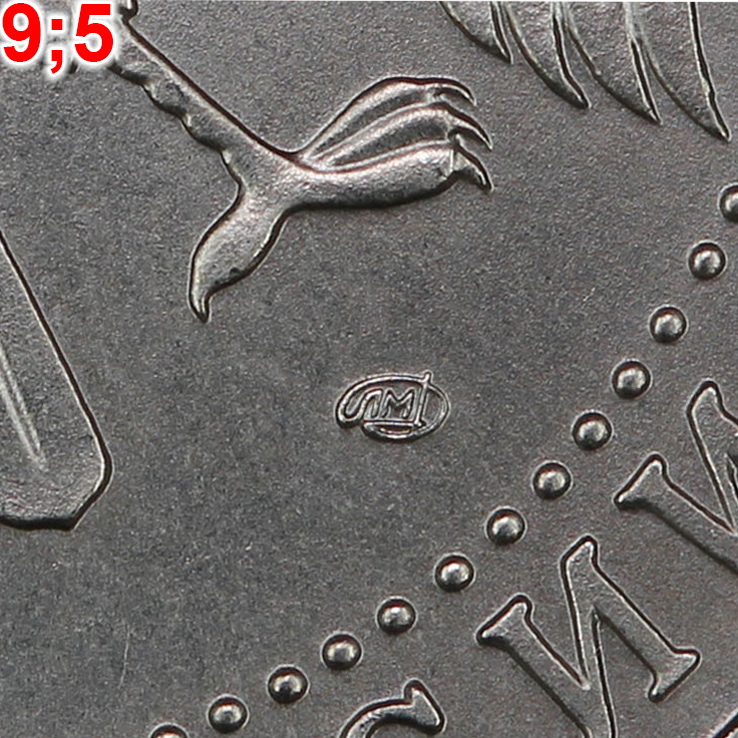

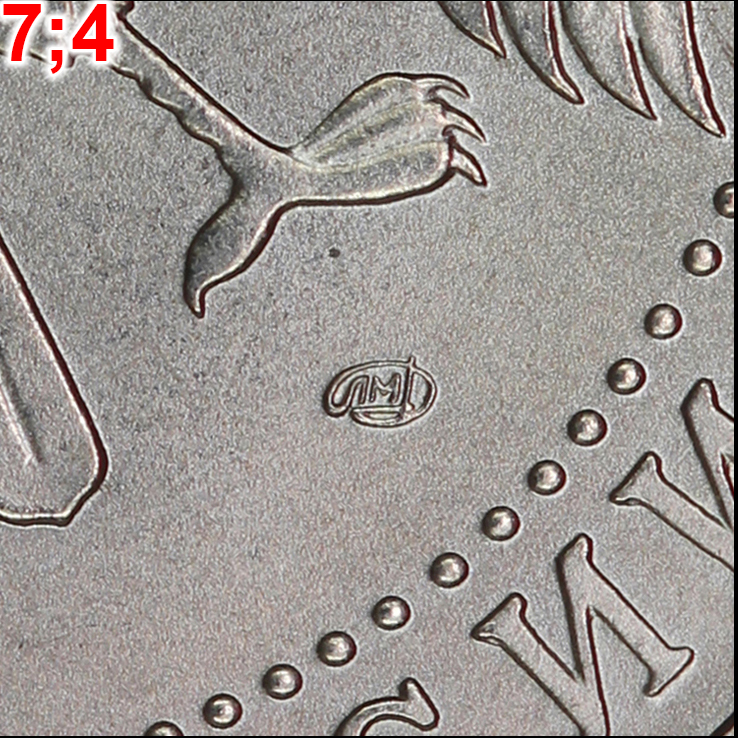

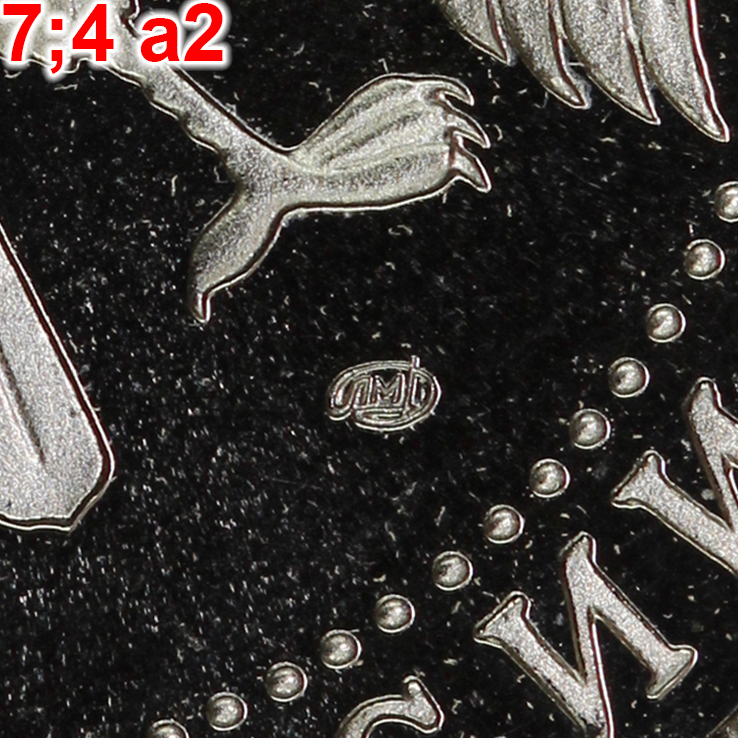

Далее показаны приведённые к одному масштабу и выровненные по положению фотографии знаков лмд:

Таблица известных сочетаний и соответствие обозначений каталогу 2016 года приведены ниже.

Улучшенное исполнение также называют АЦ или UNC, высшее - PROOF или PROOF-like.

№	координаты	каталог 2016	Вернадский А улучшенное	Вернадский А высшее	Вернадский Б улучшенное	Вернадский Б высшее	Державин А улучшенное

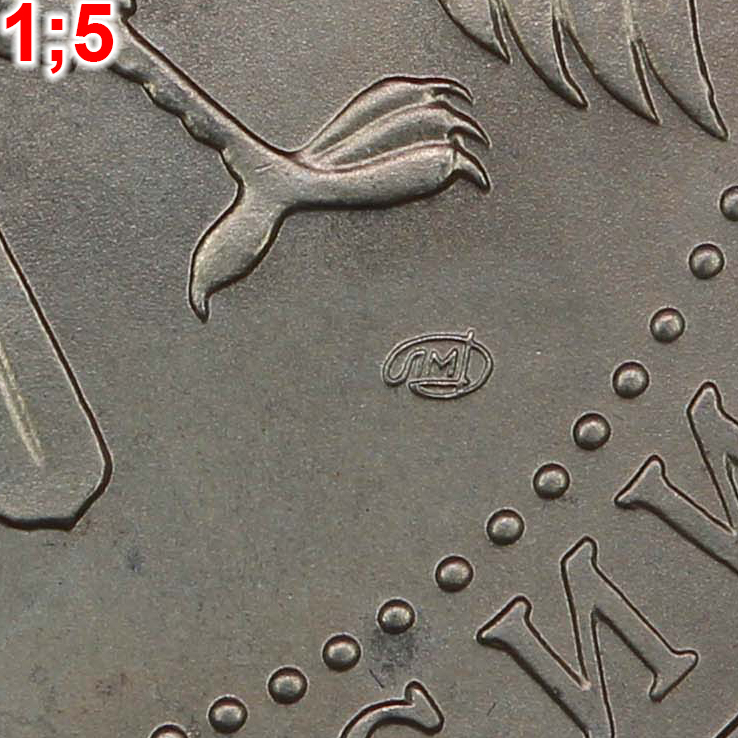

1	1 ; 5	1.5.11					+++

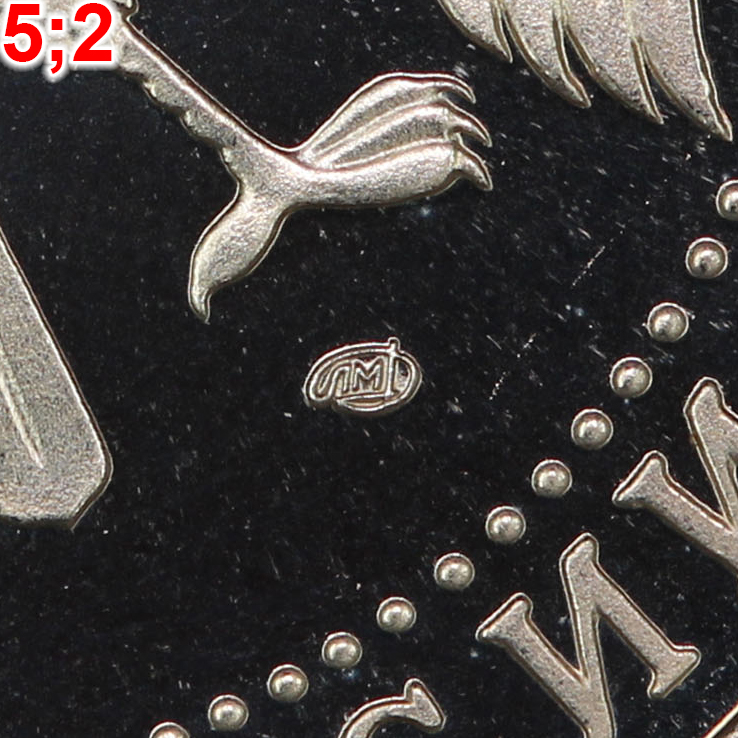

2	5 ; 2	1.2.4, 1.4.9		+++		+++

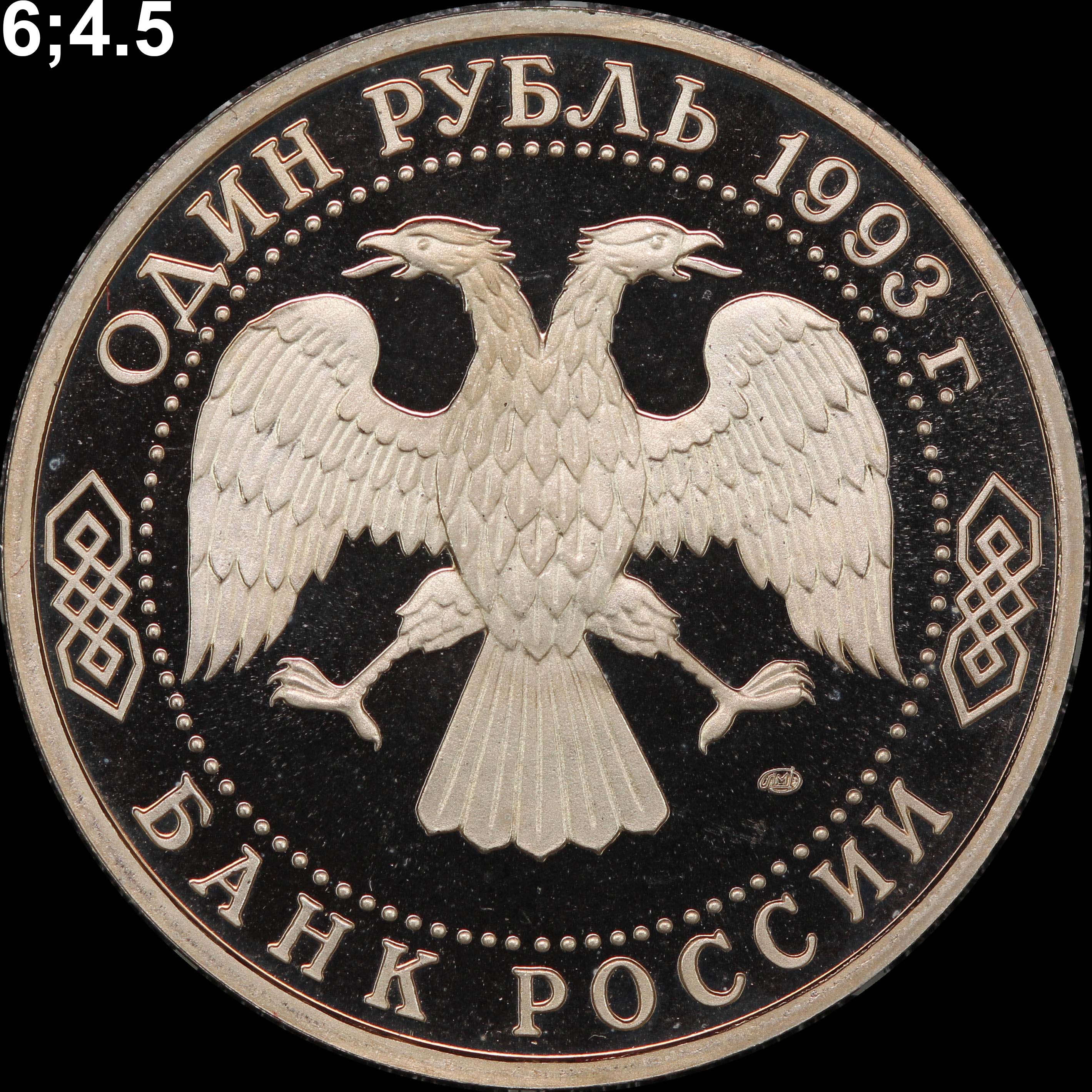

3	6 ; 4.5	1.2.3		+++

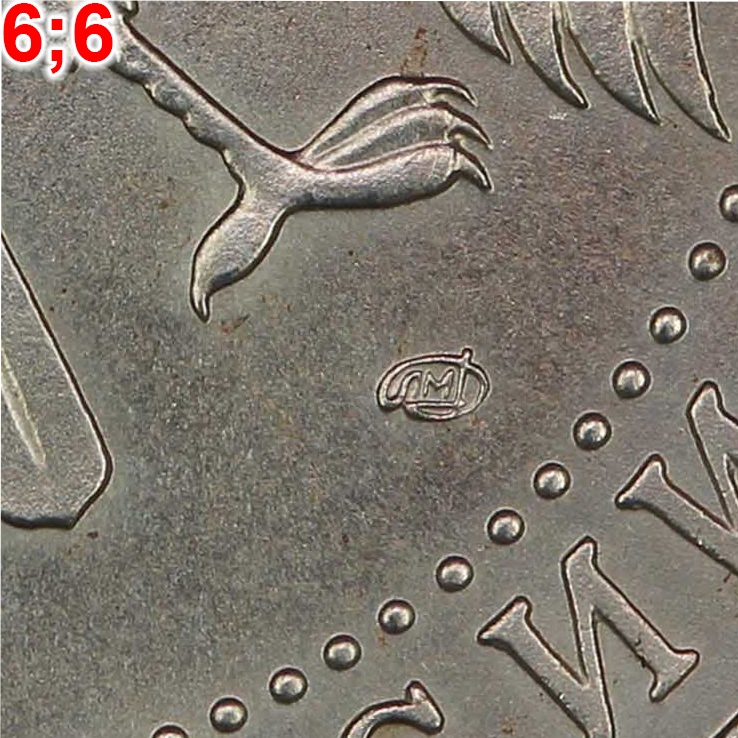

4	6 ; 6	1.3.4			+++

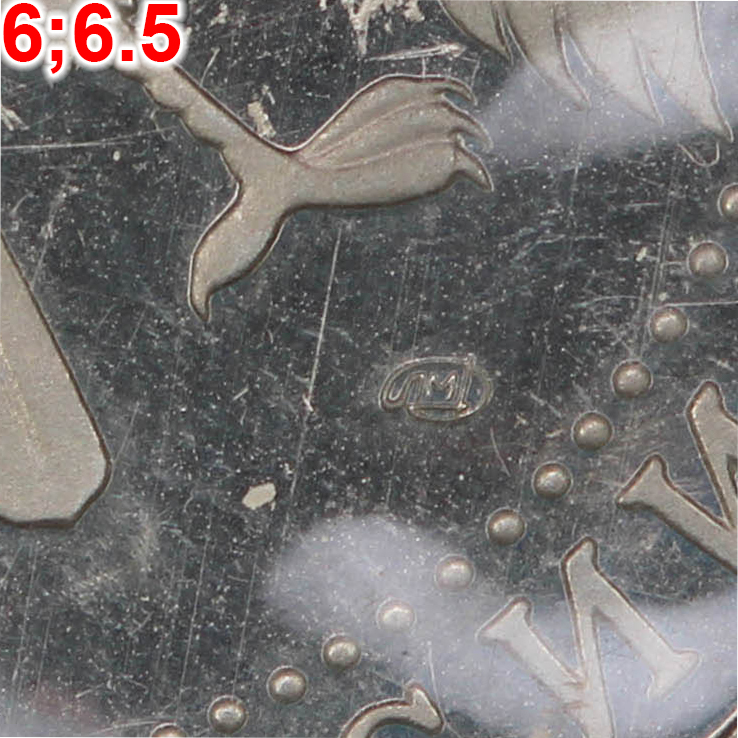

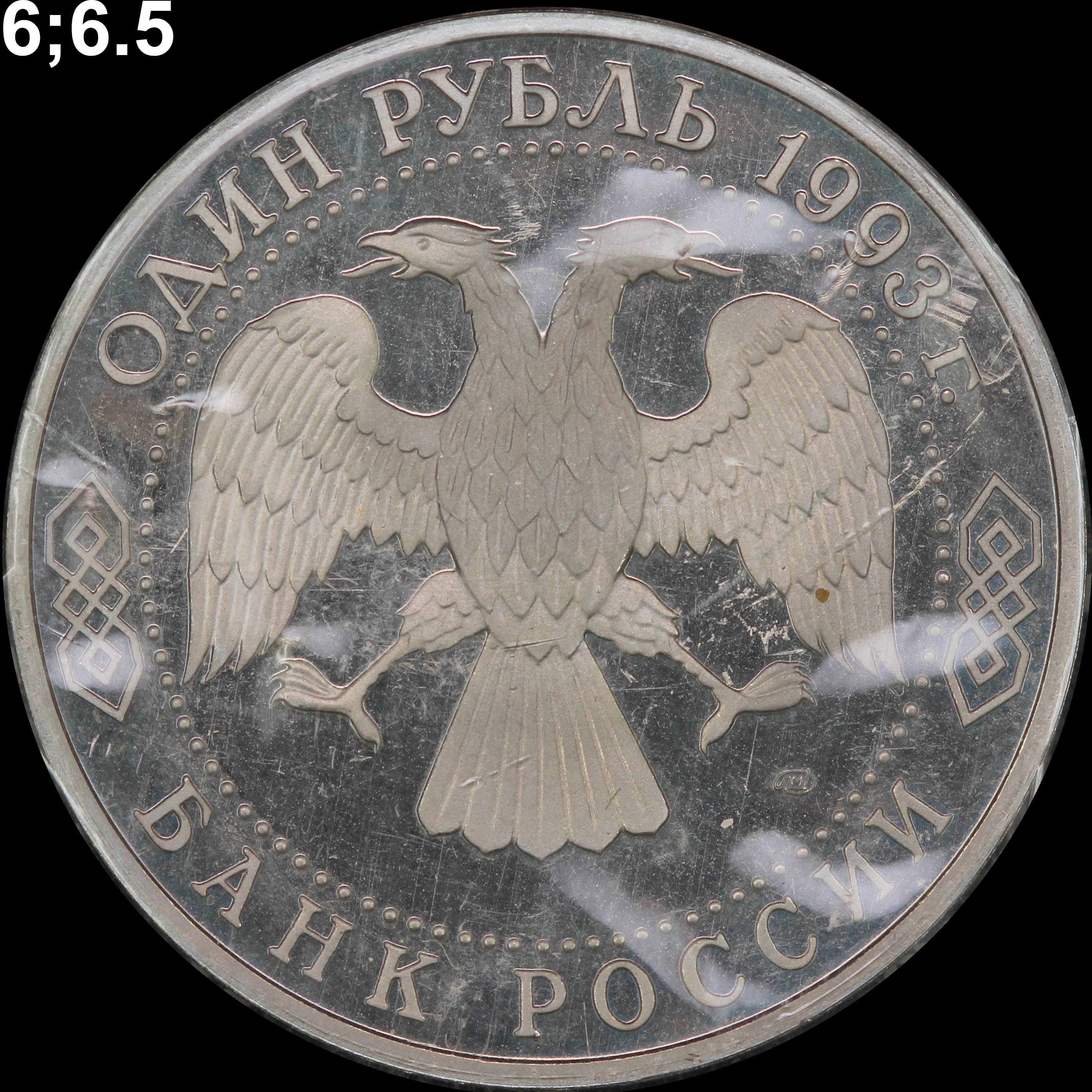

5	6 ; 6.5	–		+++

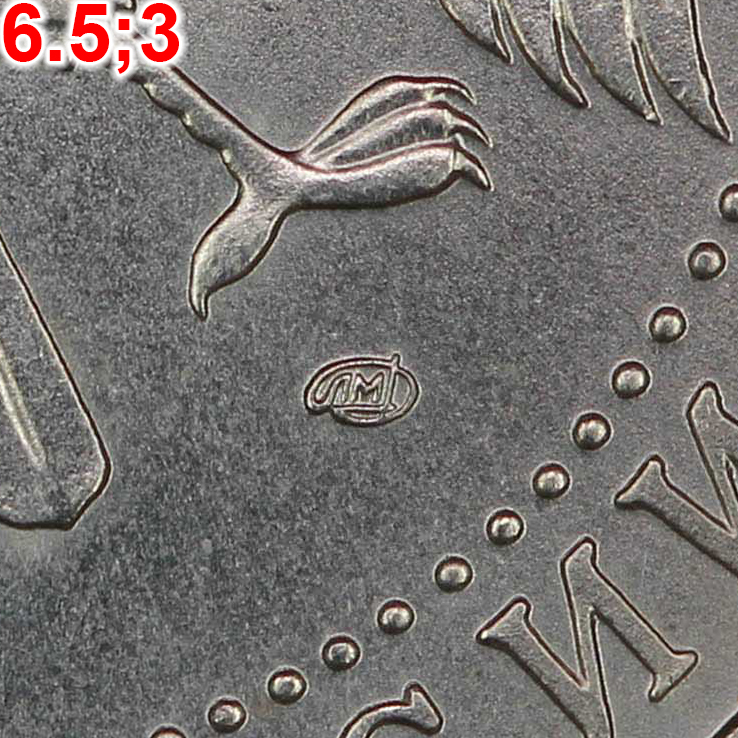

6	6.5 ; 3	1.5.3					+++

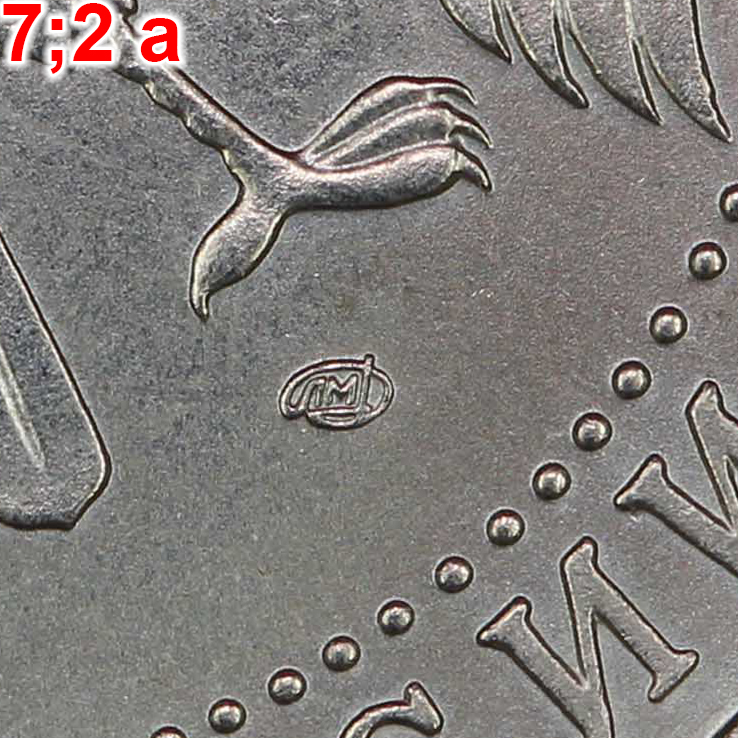

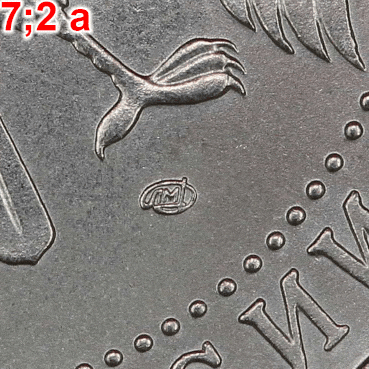

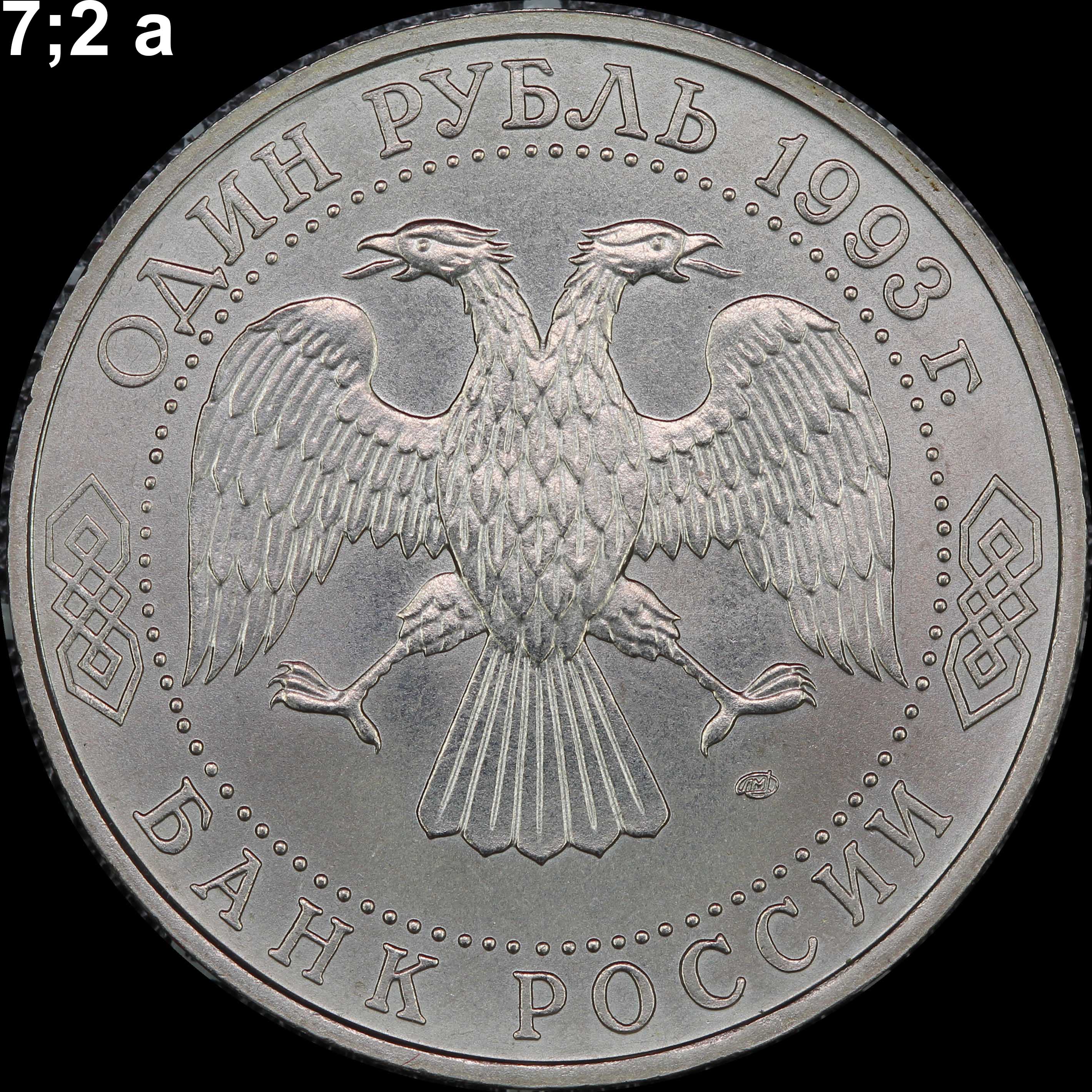

7	7 ; 2 a	1.3.1			+++

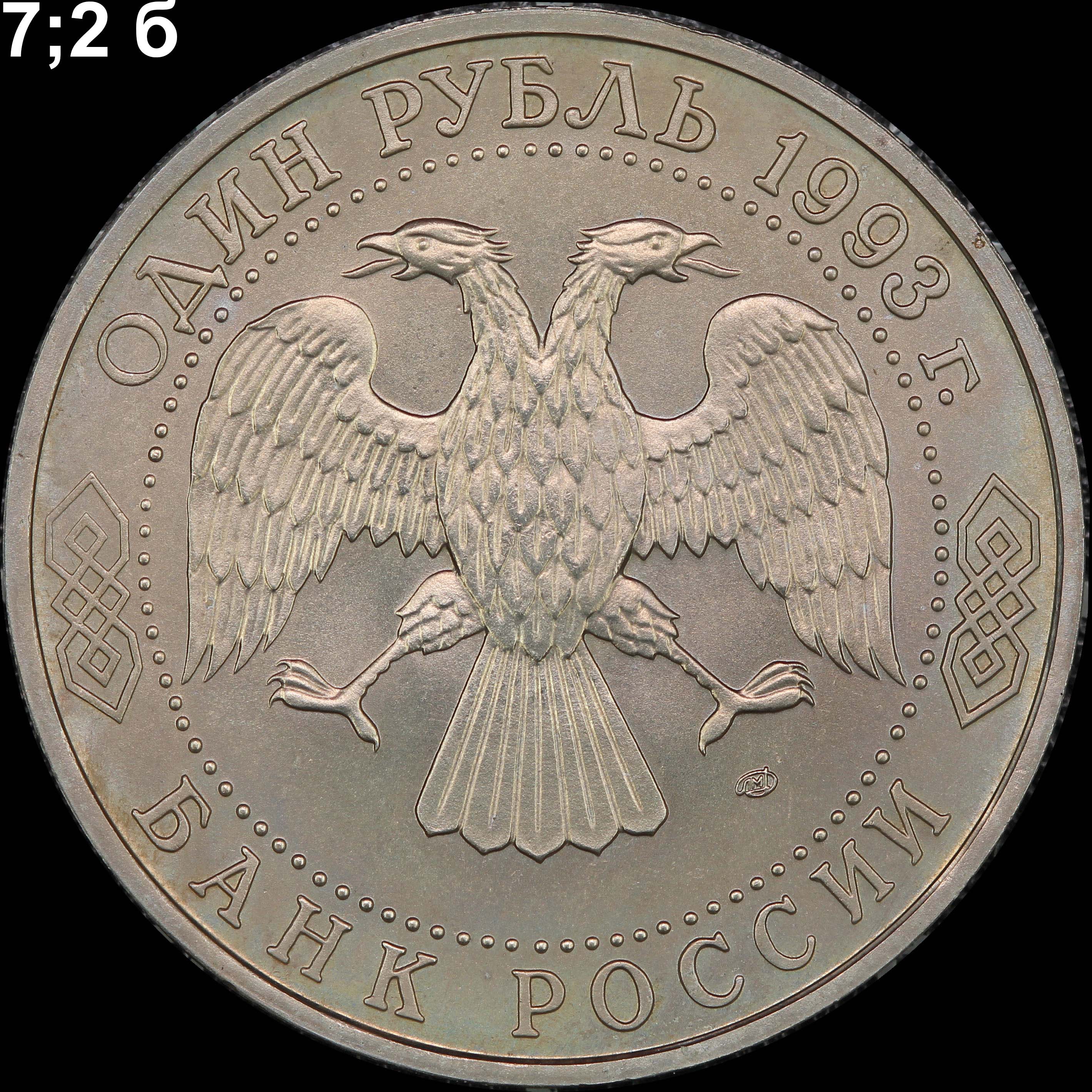

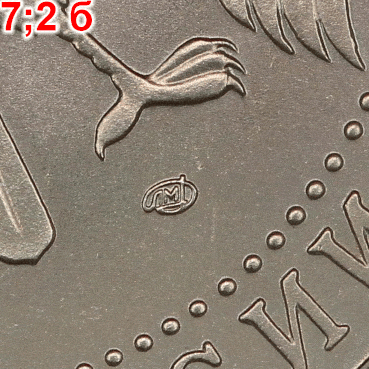

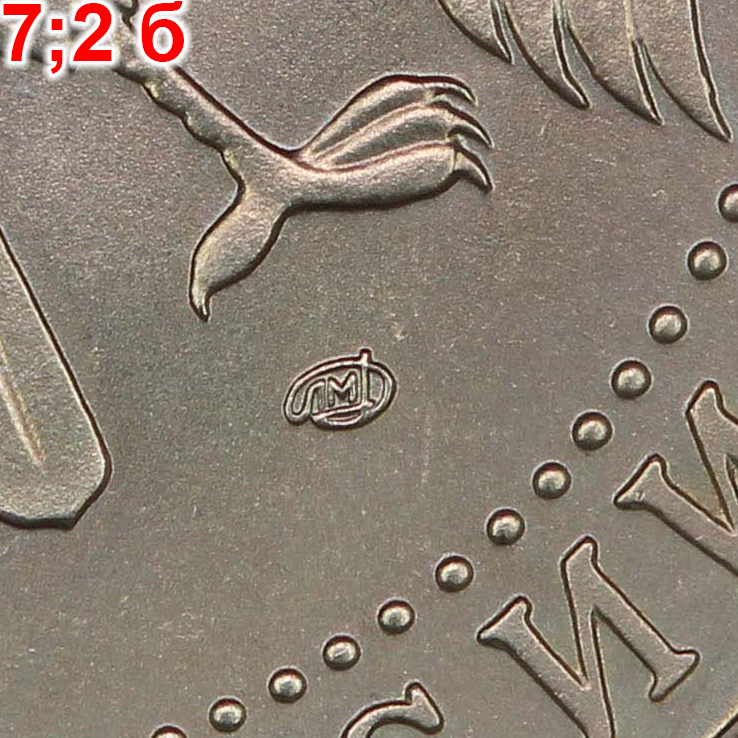

8	7 ; 2 б	1.1.1	+++

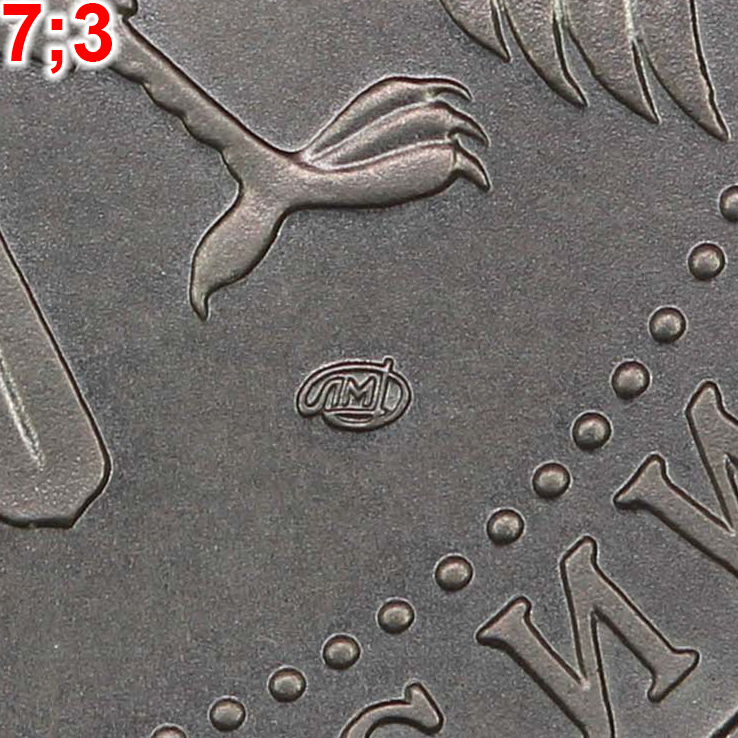

9	7 ; 3	1.5.4					+++
10	7 ; 4	1.1.3	+++	+++

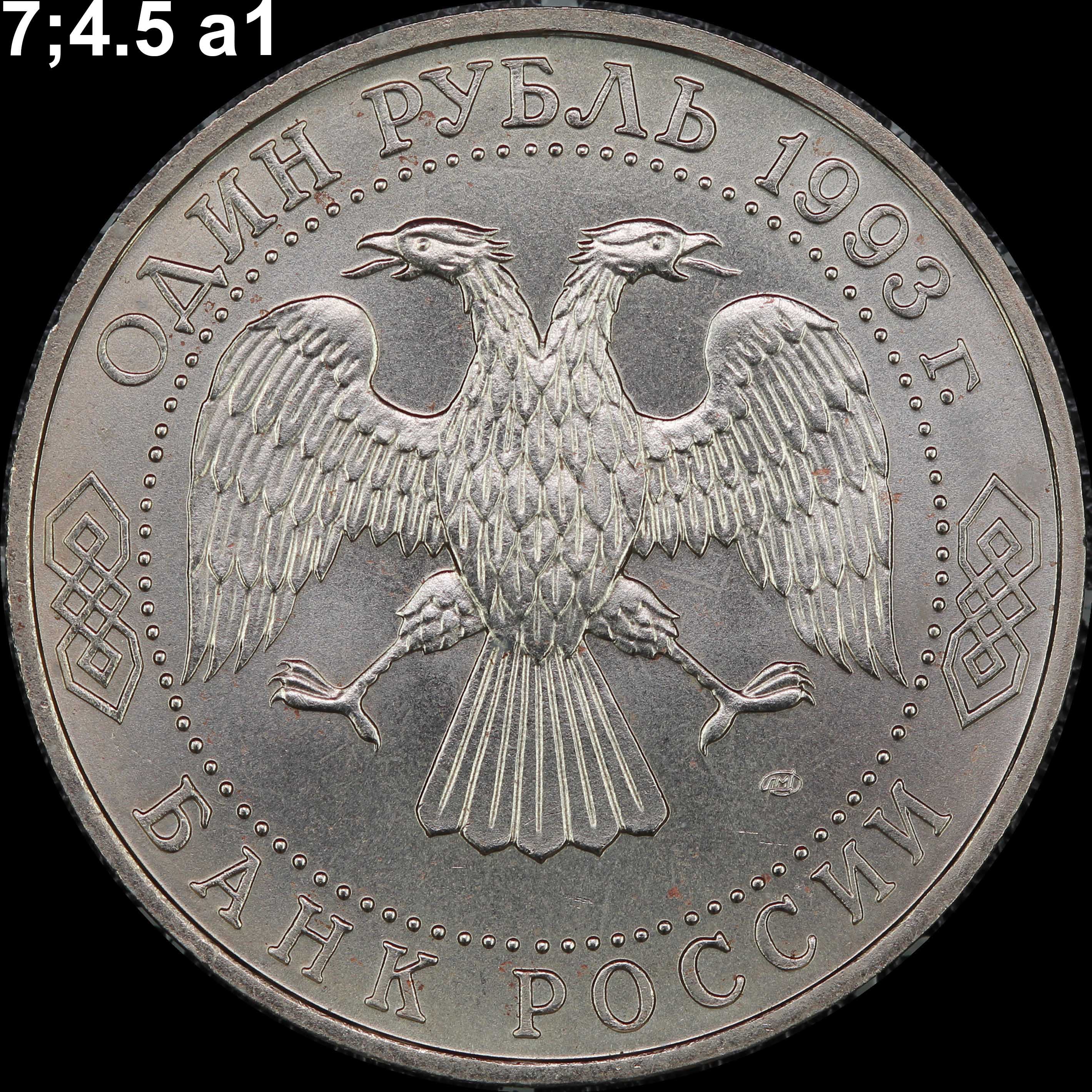

11	7 ; 4.5 a1	1.2.3			+++

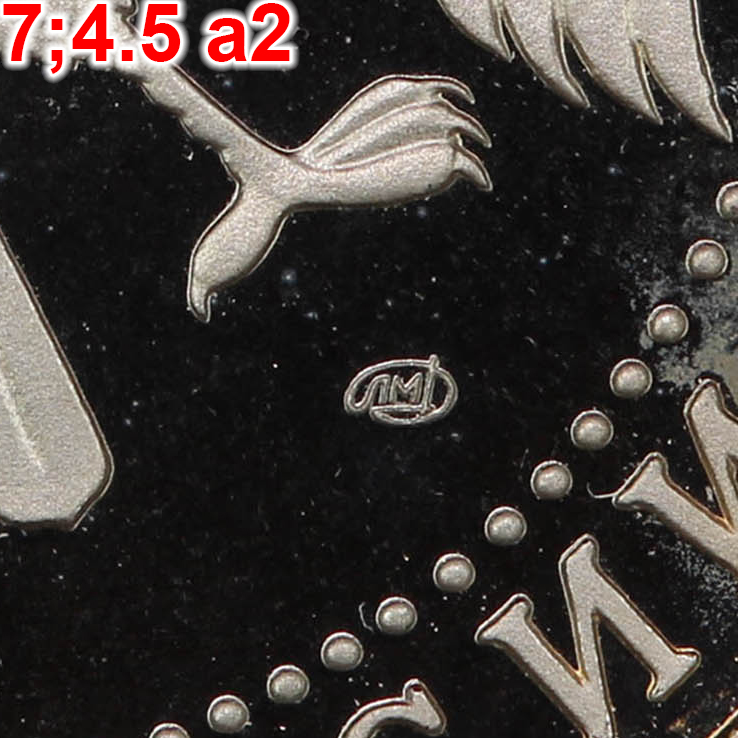

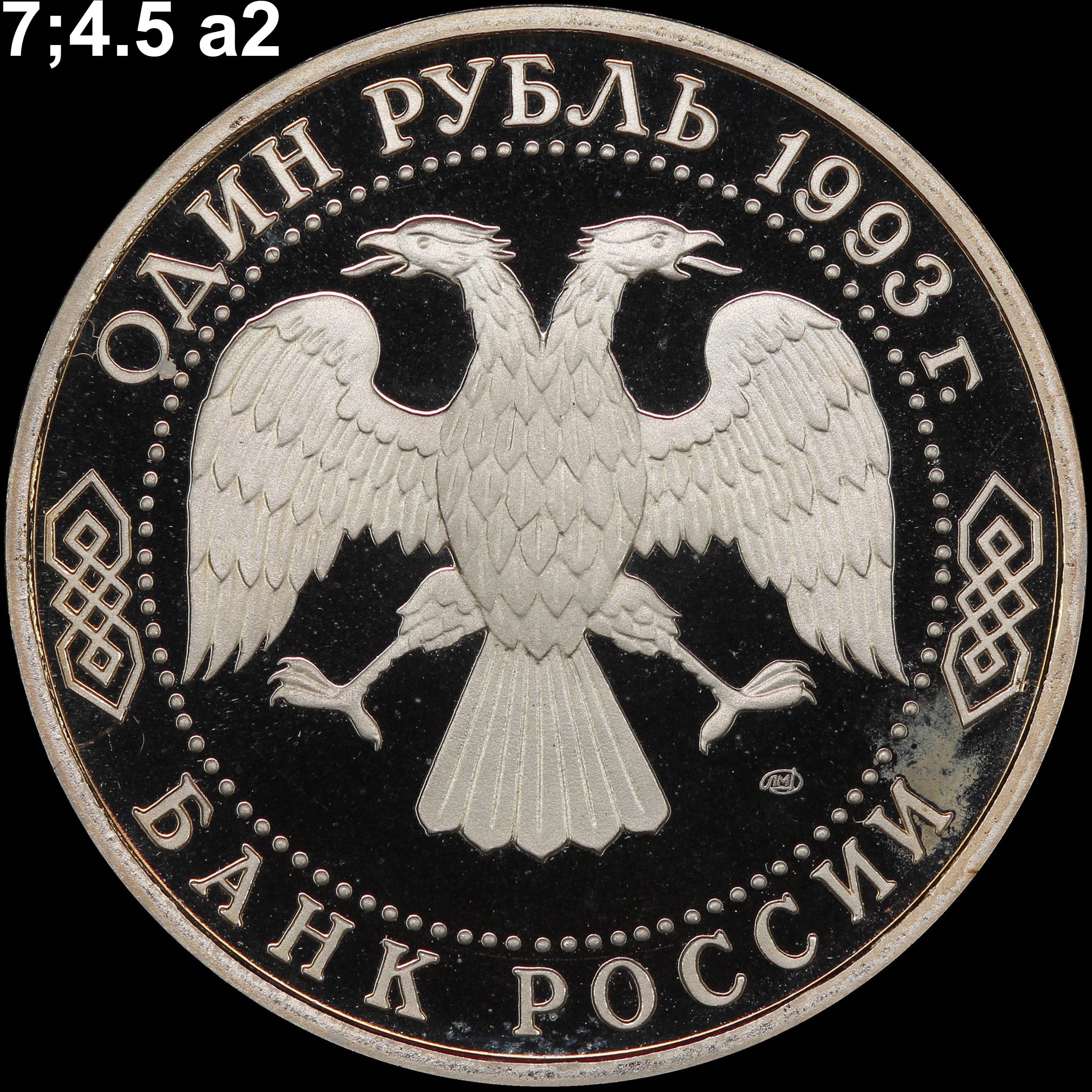

12	7 ; 4.5 a2	1.2.3				+++

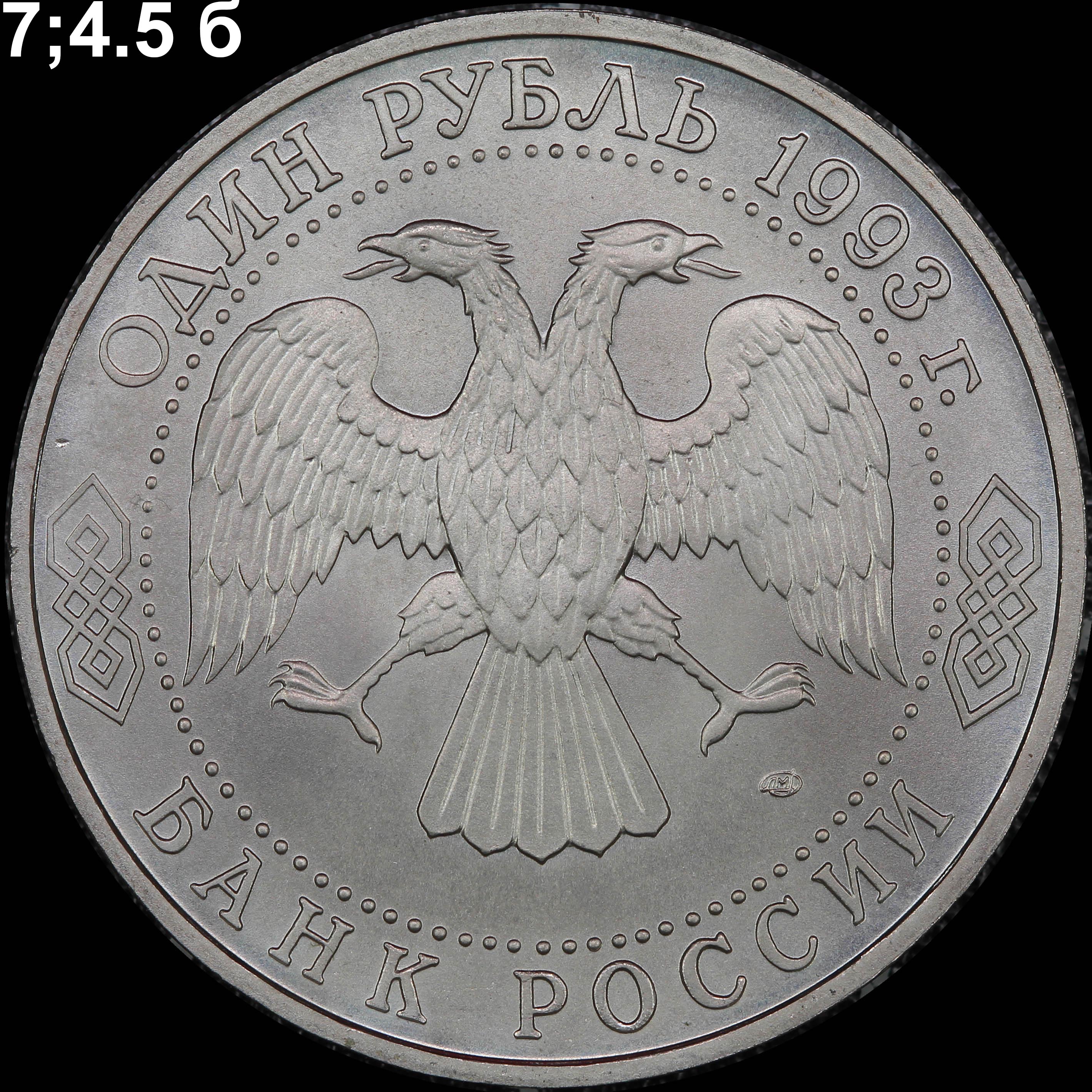

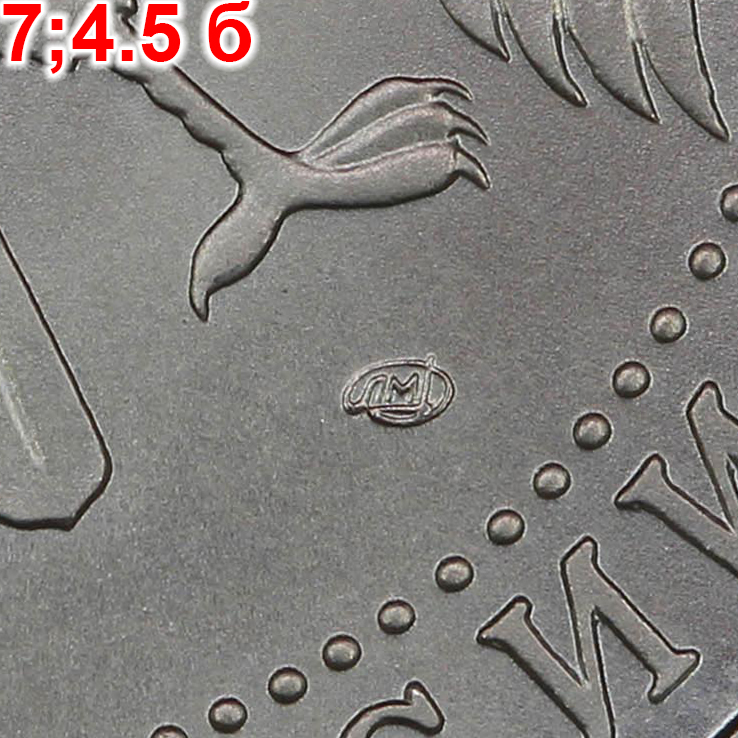

13	7 ; 4.5 б	1.2.3					+++

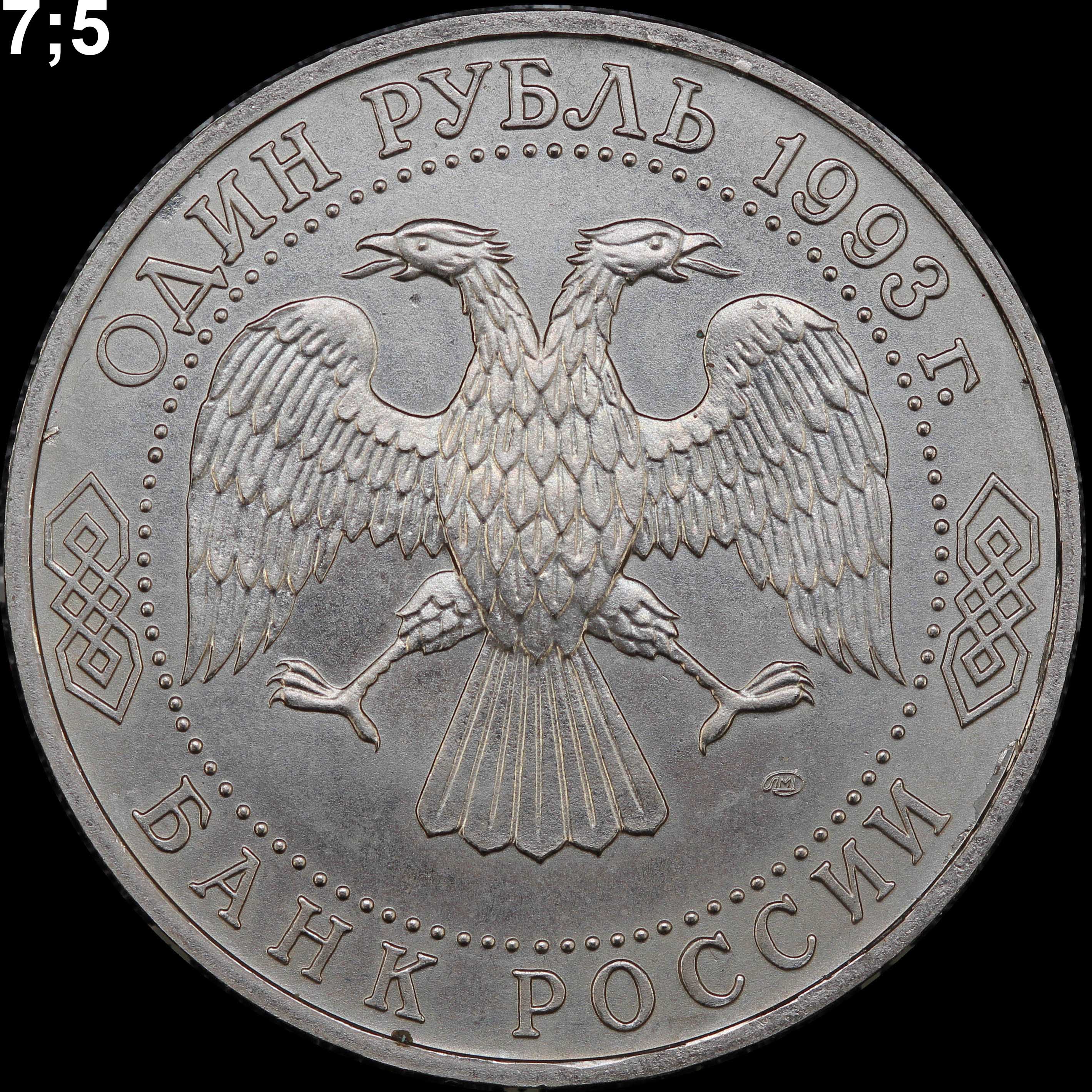

14	7 ; 5	1.5.8					+++

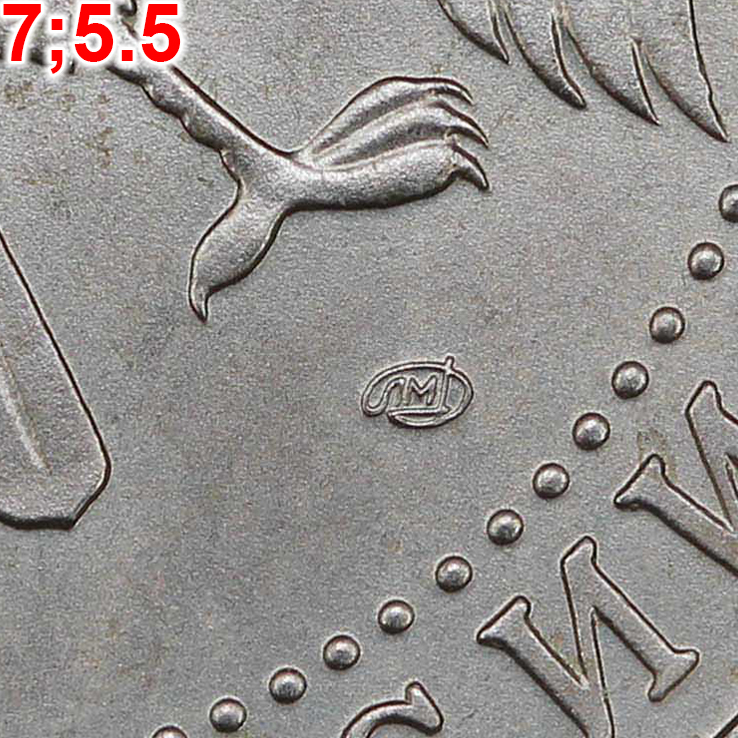

15	7 ; 5.5	1.1.4	+++

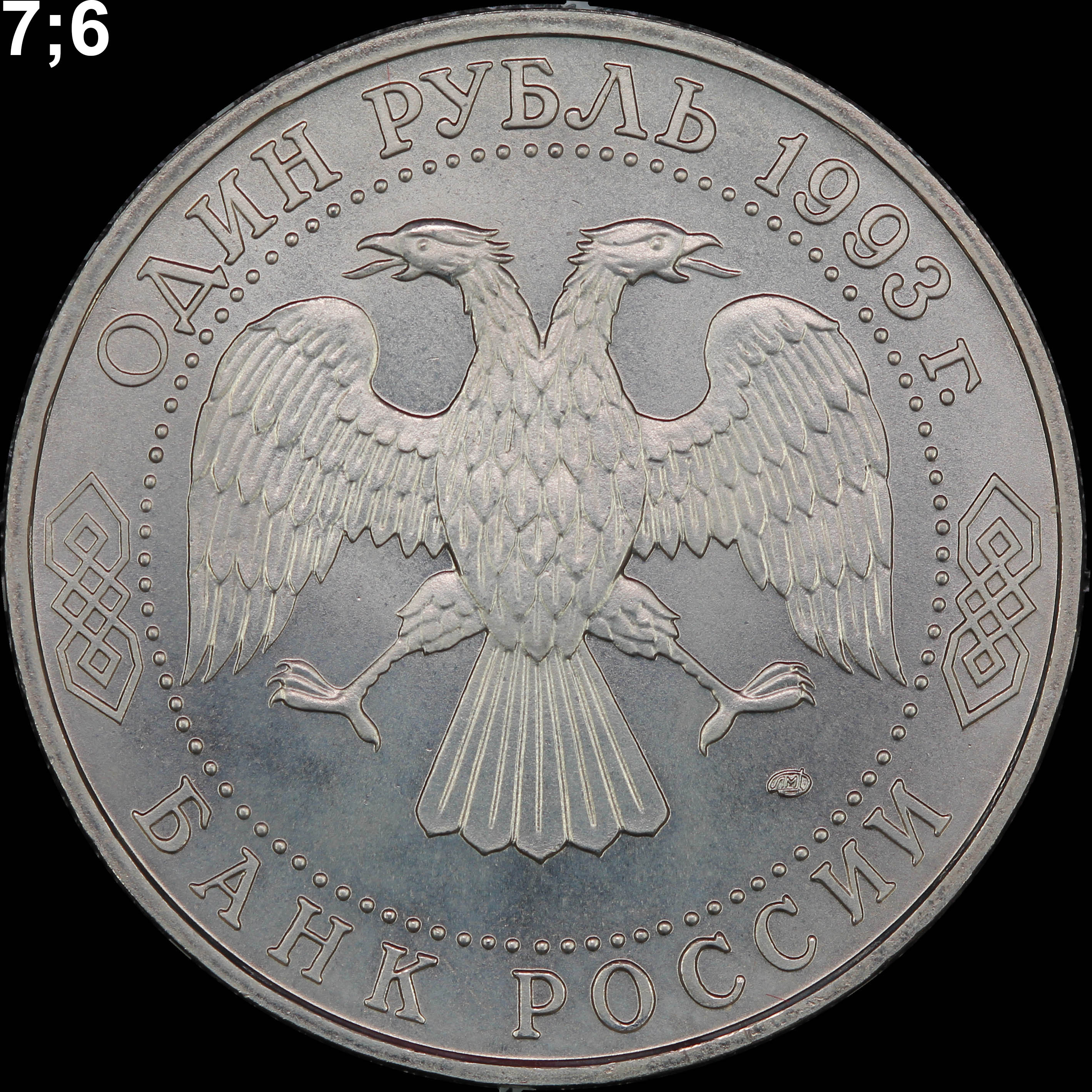

16	7 ; 6	1.5.7					+++

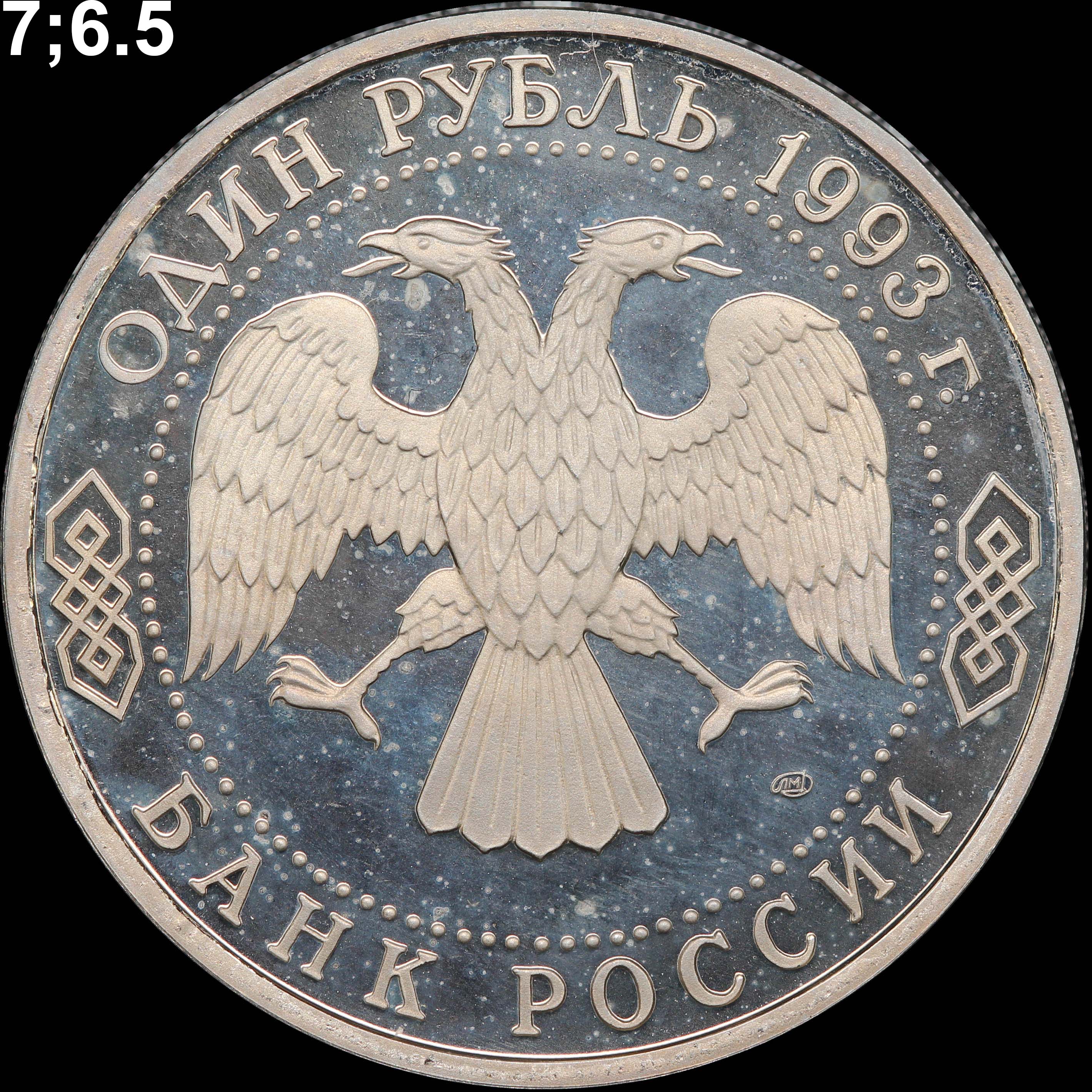

17	7 ; 6.5	1.2.8		+++

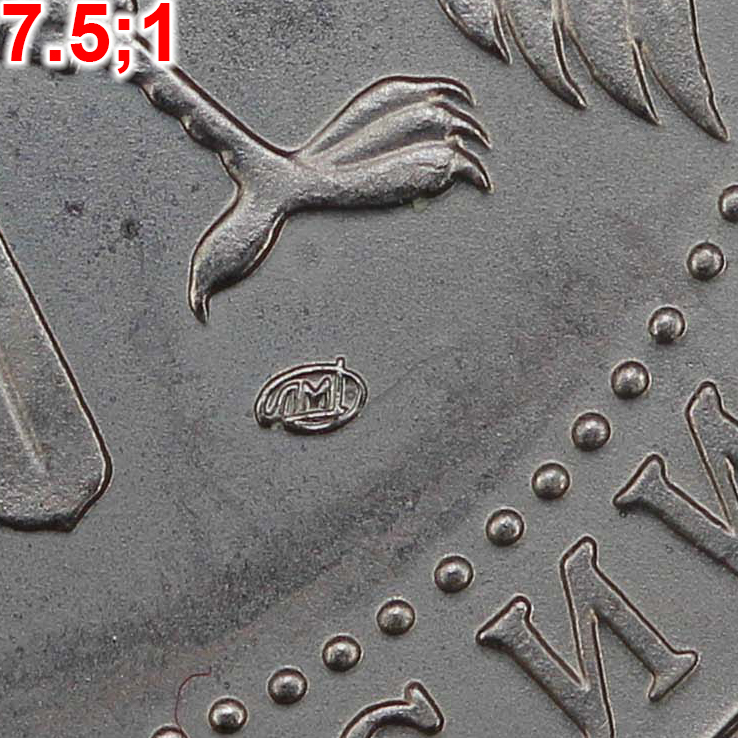

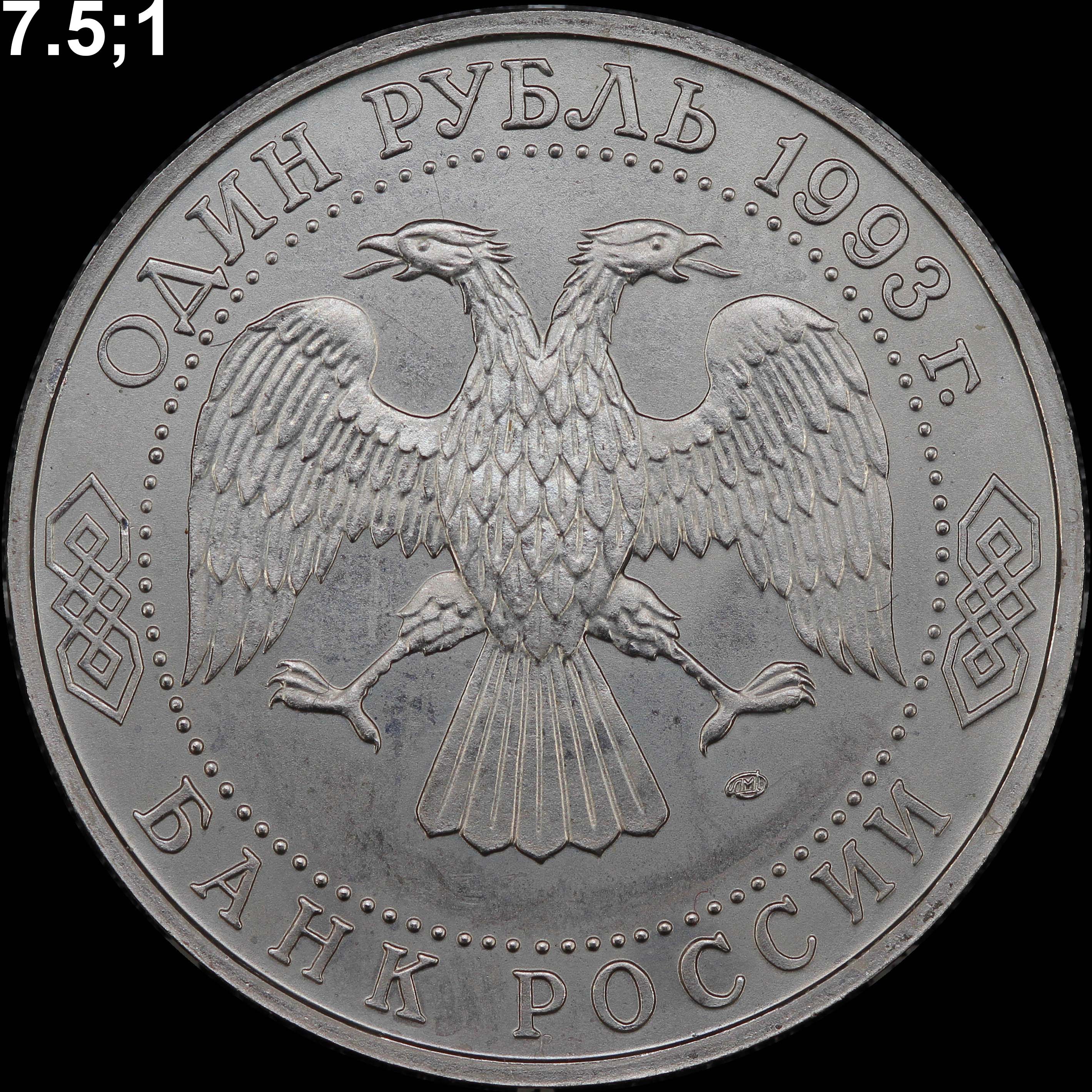

18	7.5 ; 1	1.5.2					+++

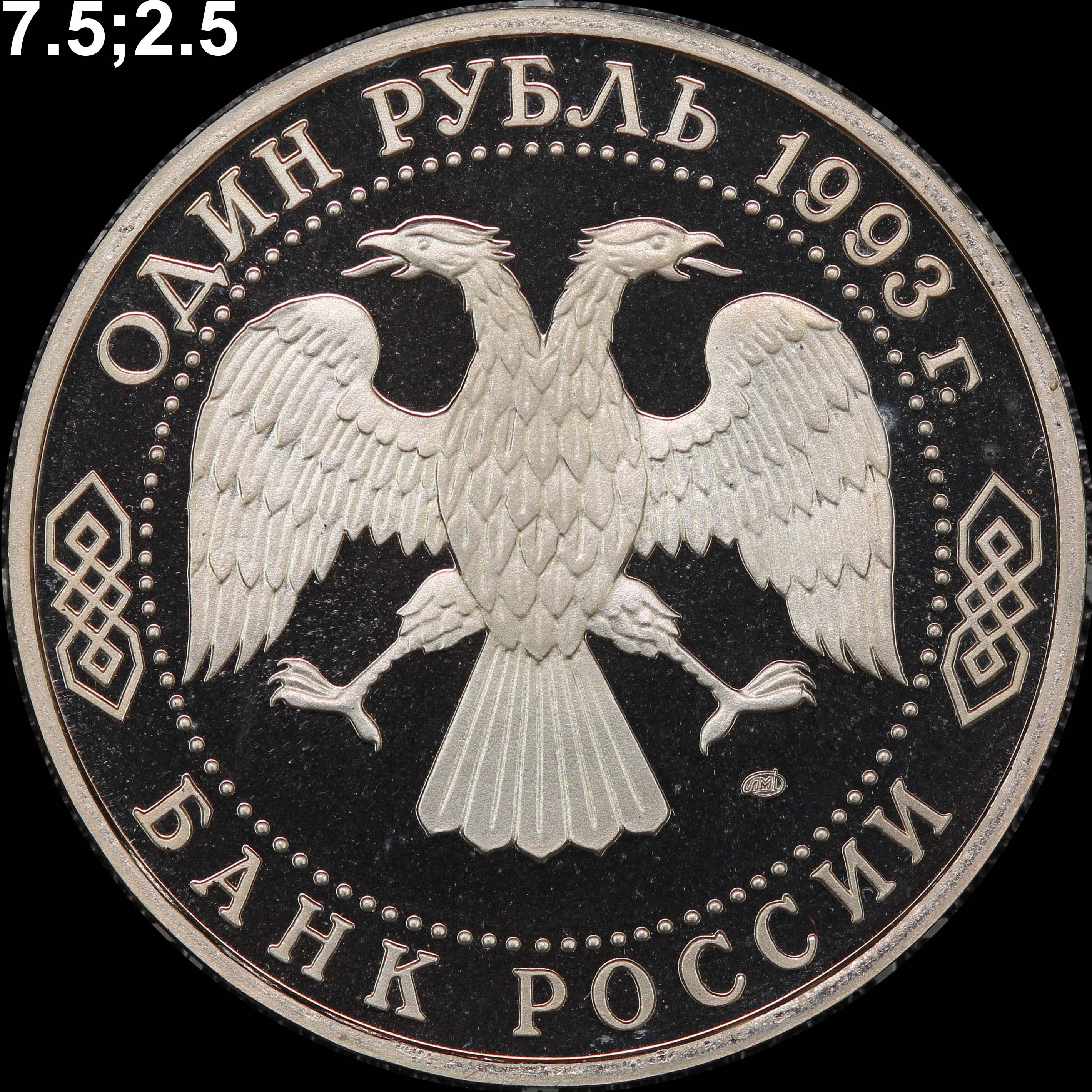

19	7.5 ; 2.5	1.4.2				+++

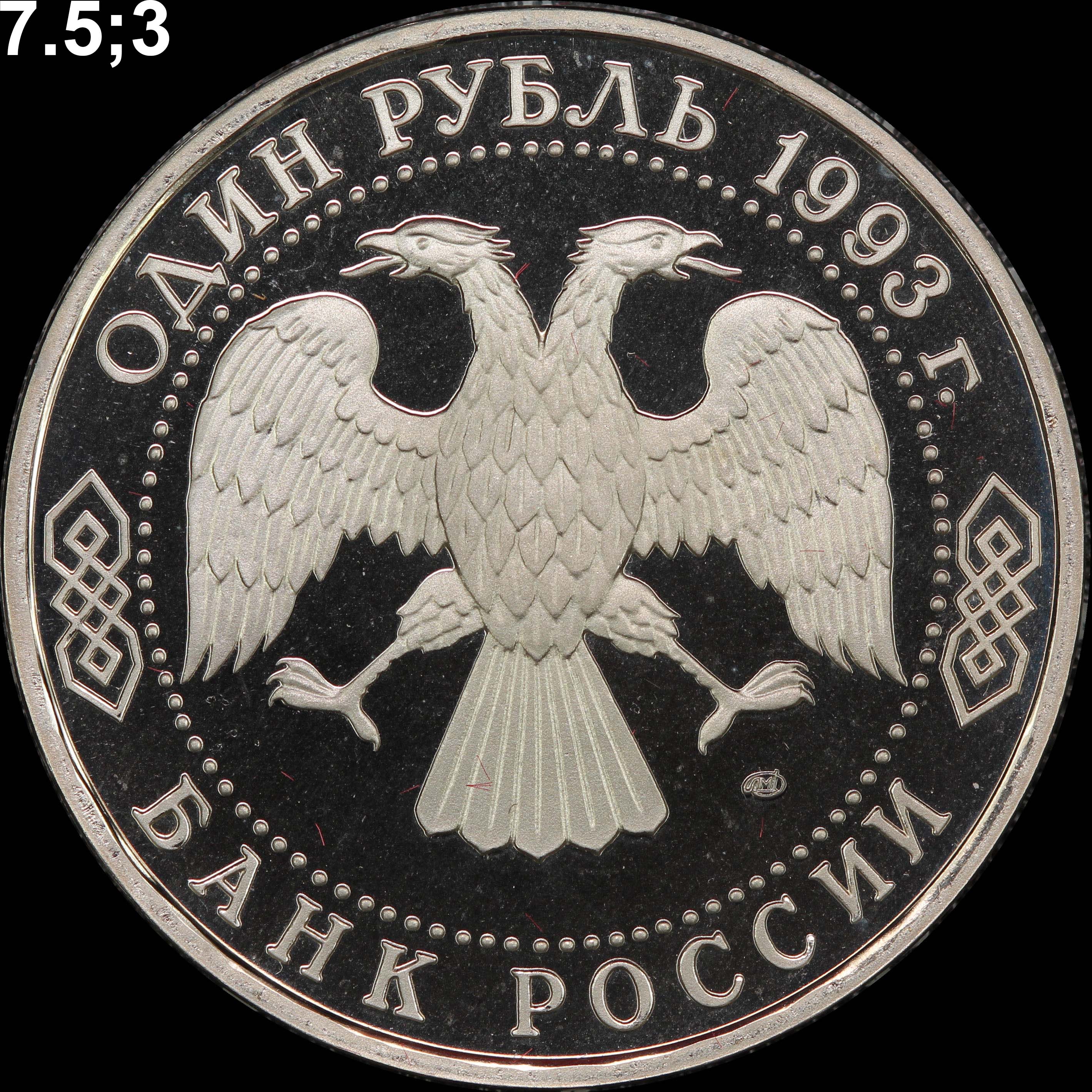

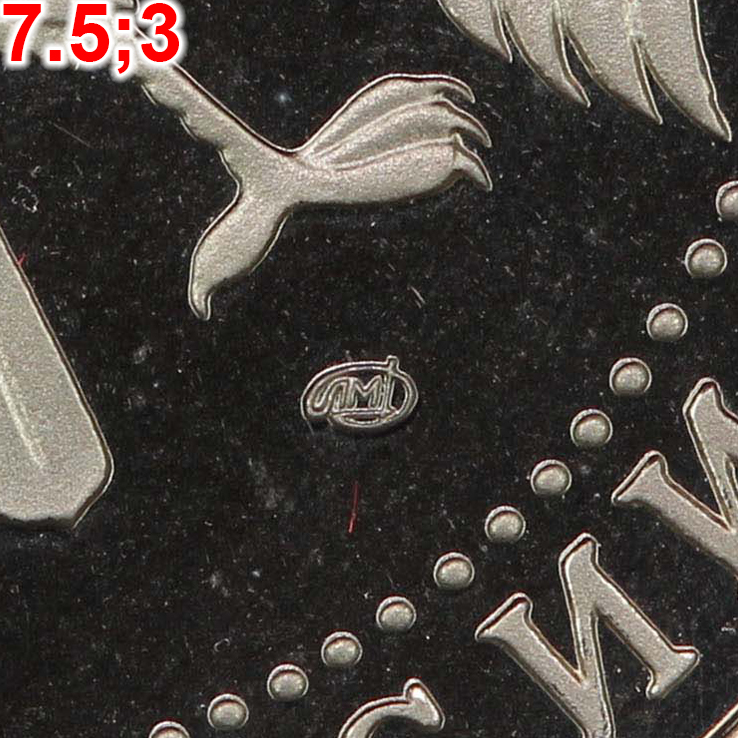

20	7.5 ; 3	1.4.14				+++
21	7.5 ; 3.5	1.4.13				+++

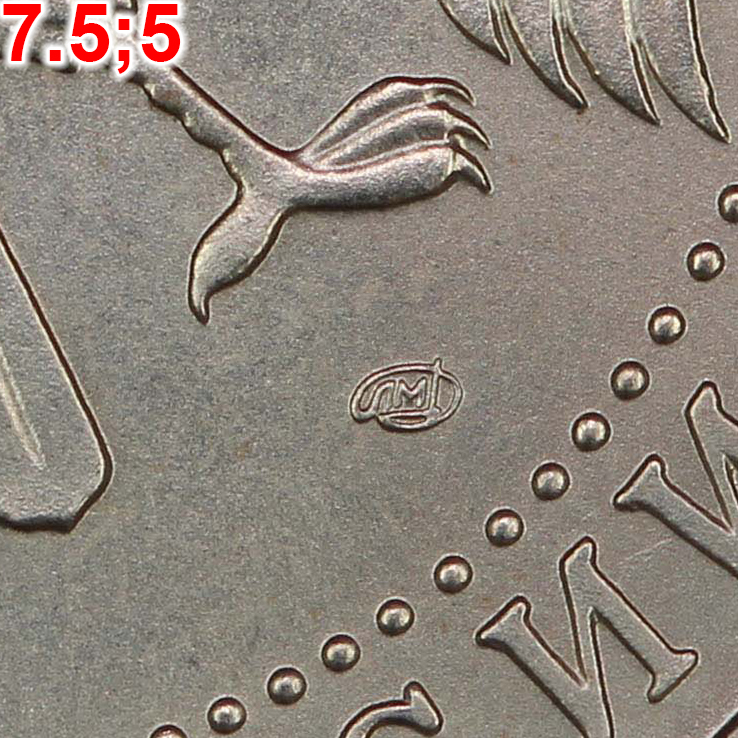

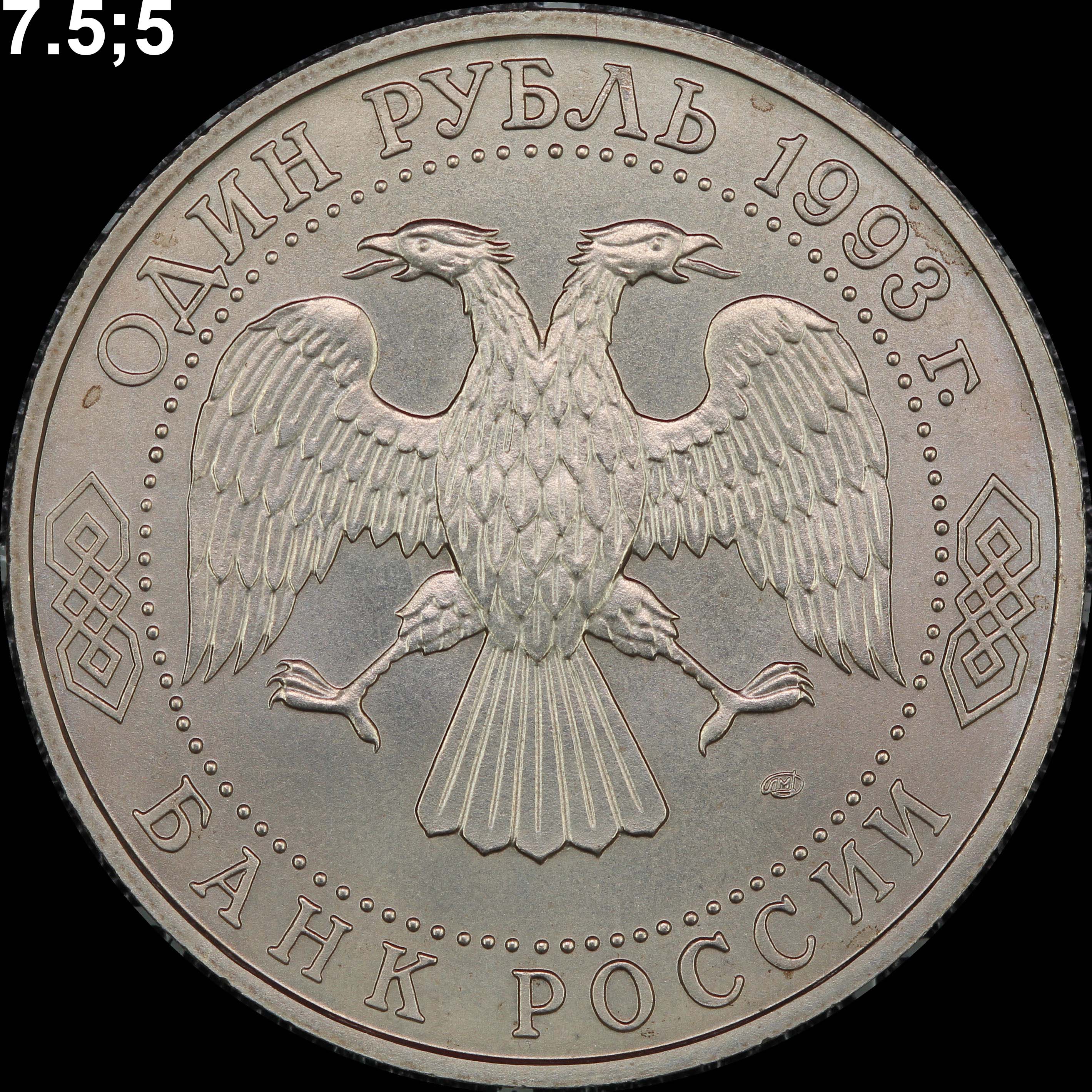

22	7.5 ; 5	1.3.3			+++

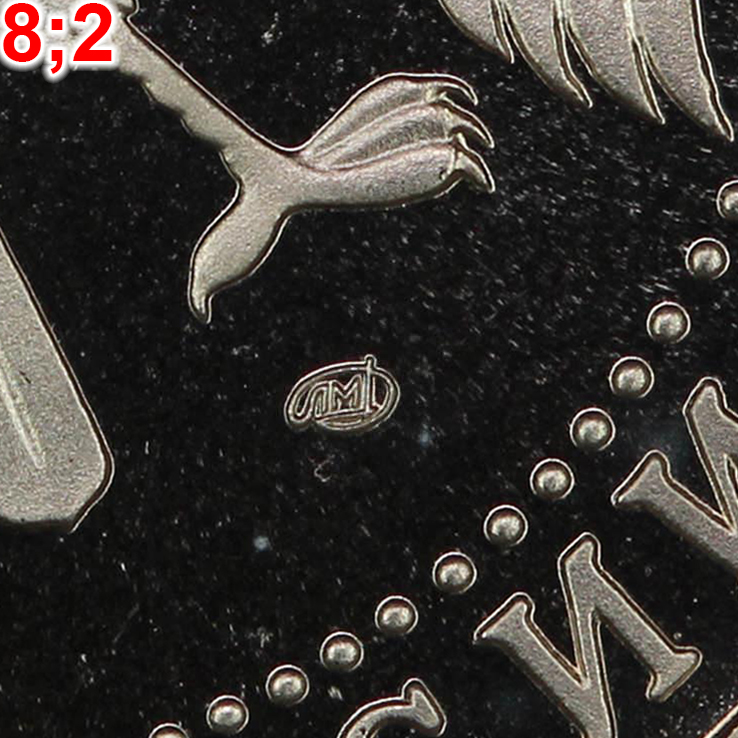

23	8 ; 2	1.4.11				+++

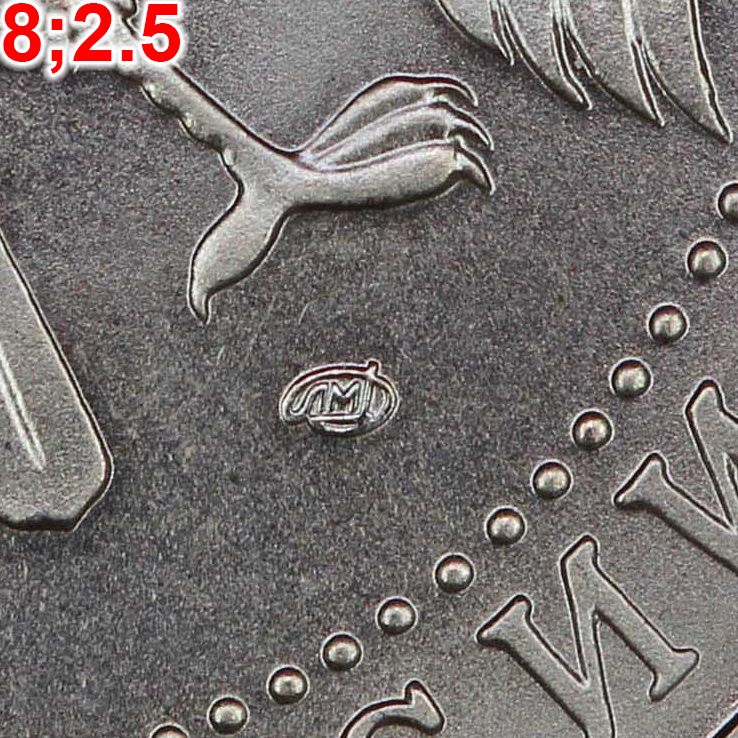

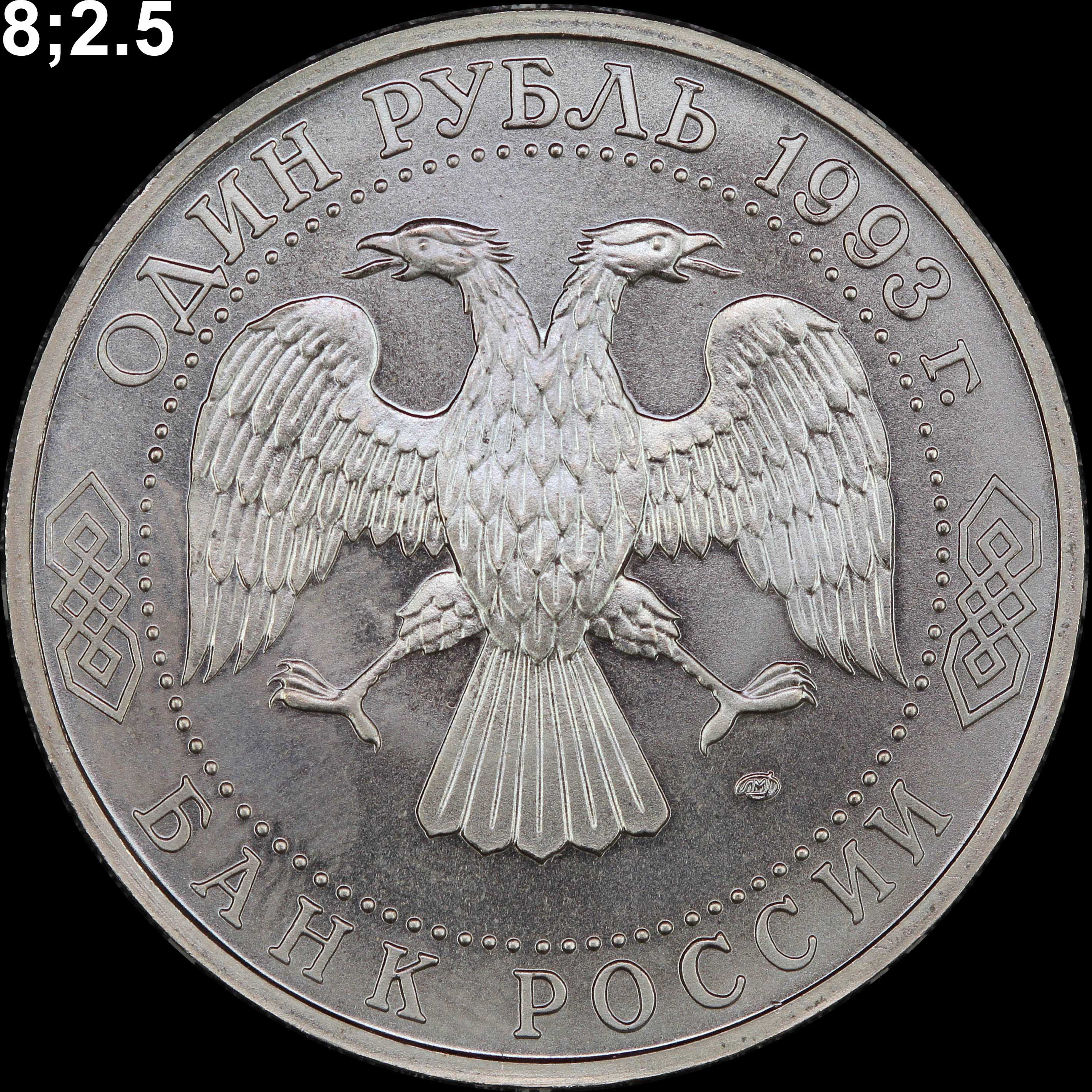

24	8 ; 2.5	1.5.1					+++

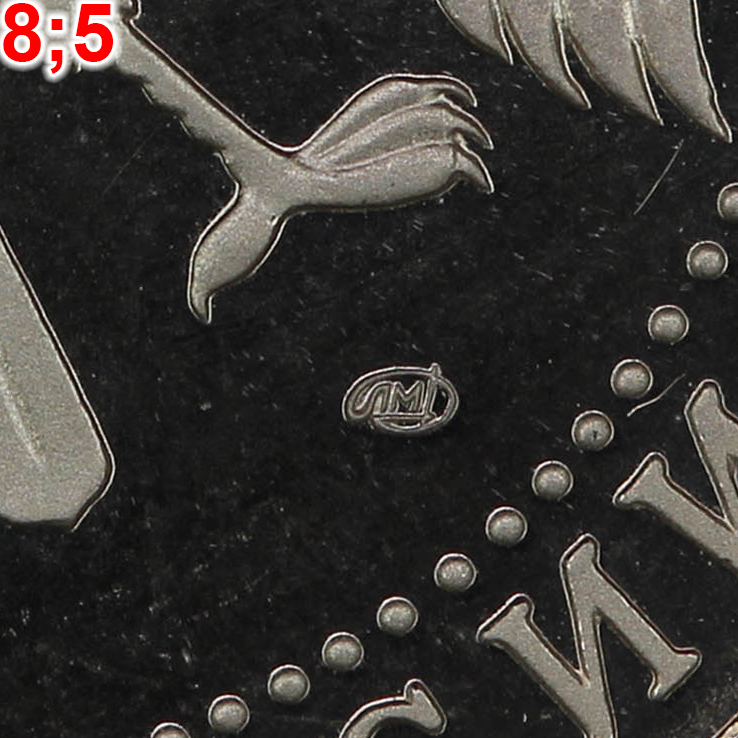

25	8 ; 3.5	1.4.16				+++

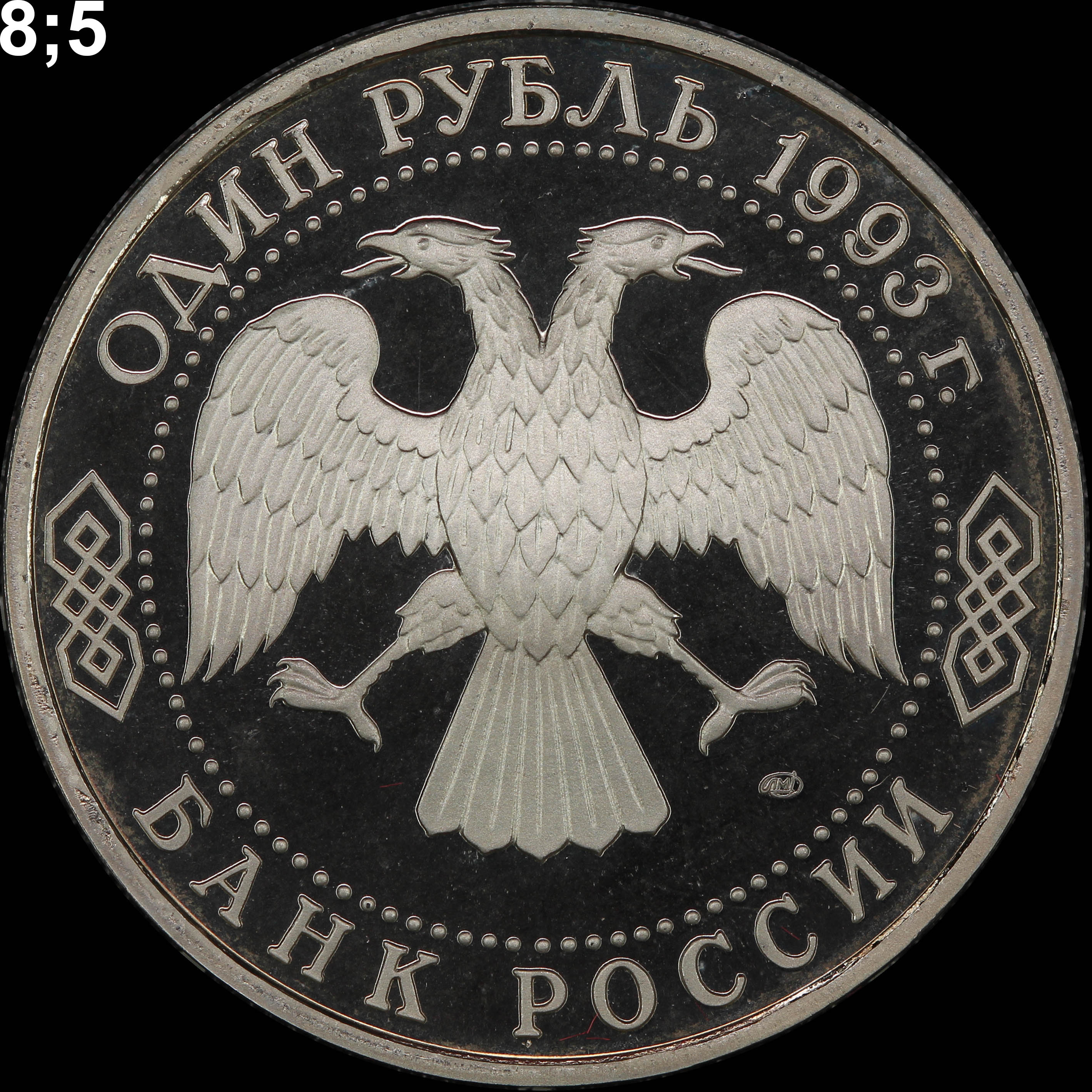

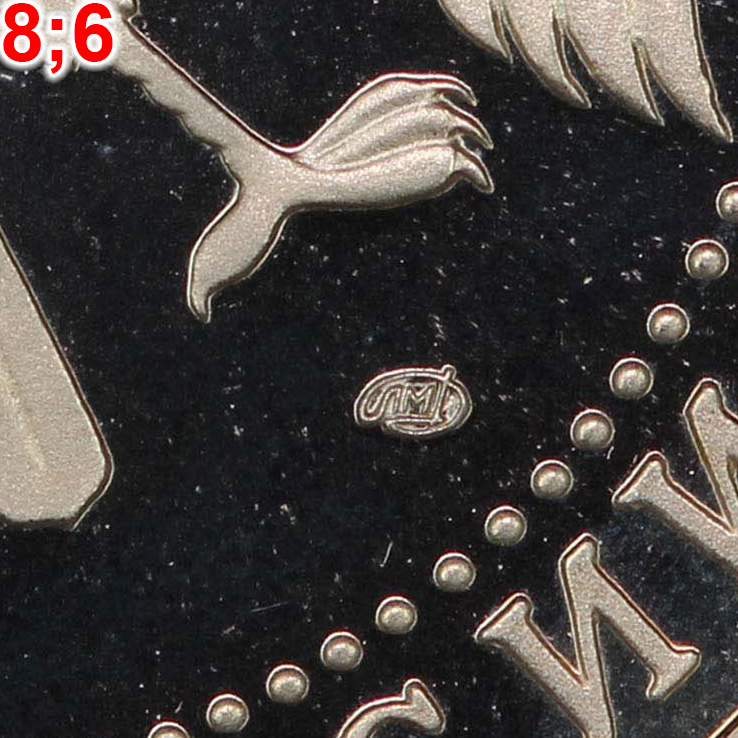

26	8 ; 5	1.4.5				+++

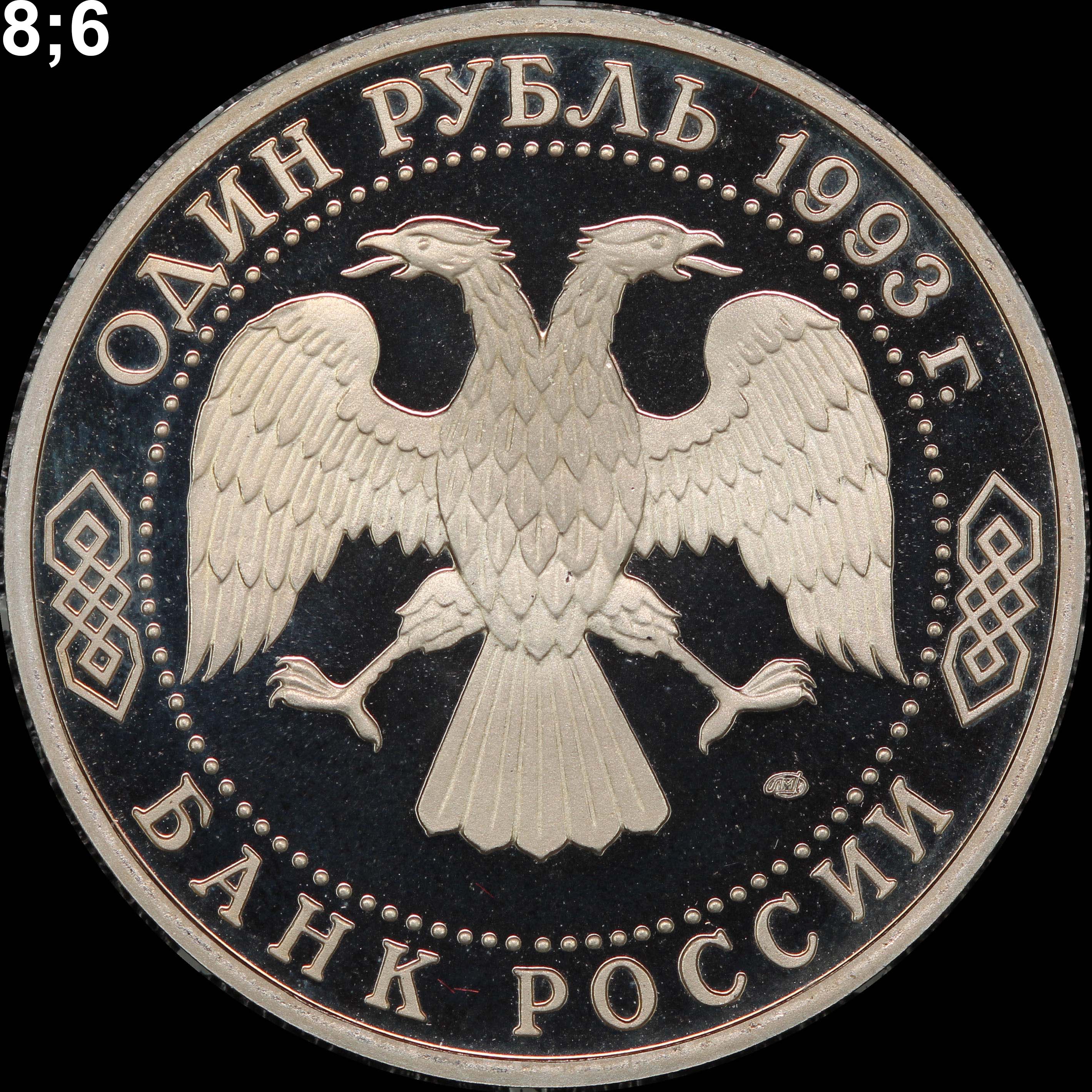

27	8 ; 6	1.2.6		+++

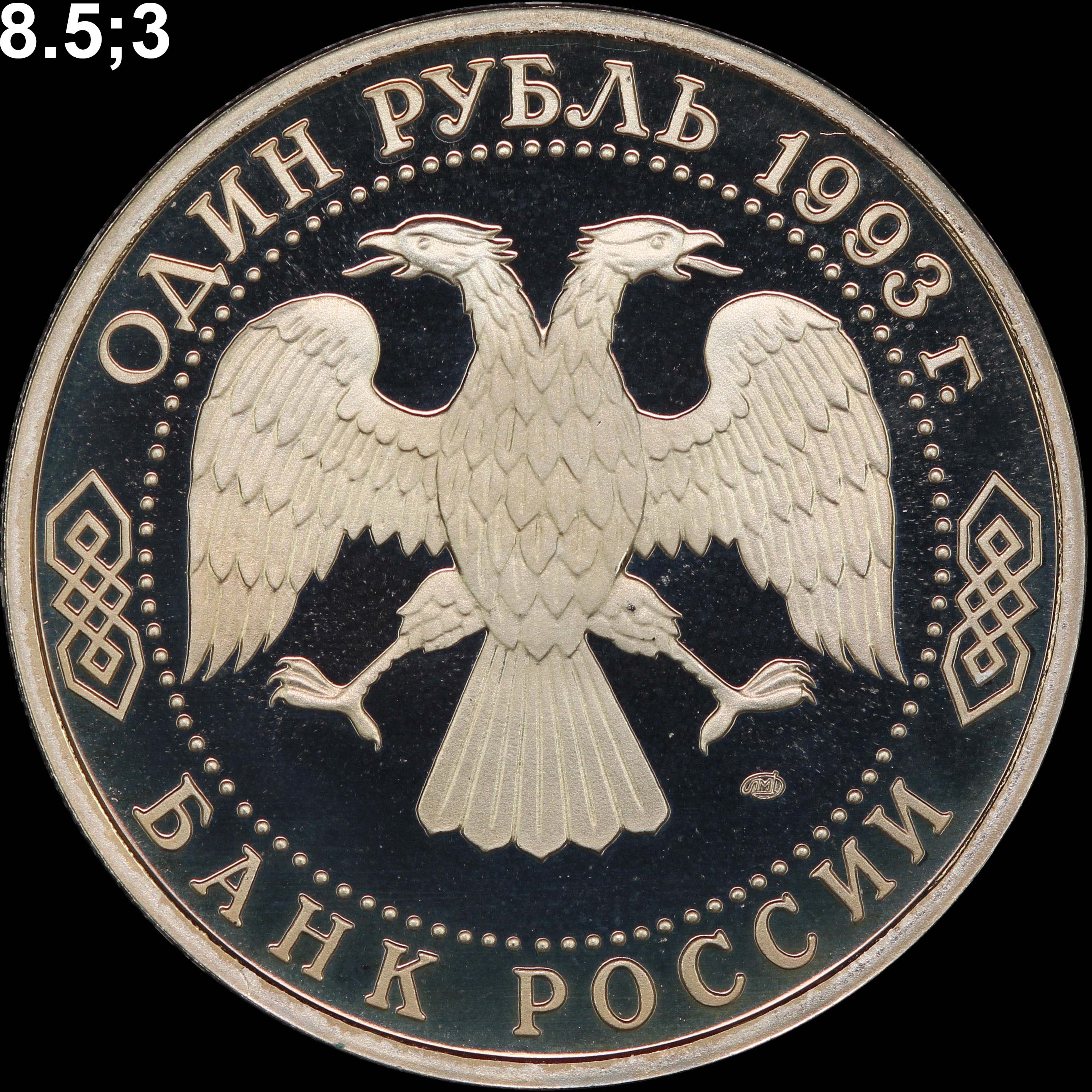

28	8.5 ; 3	–				+++

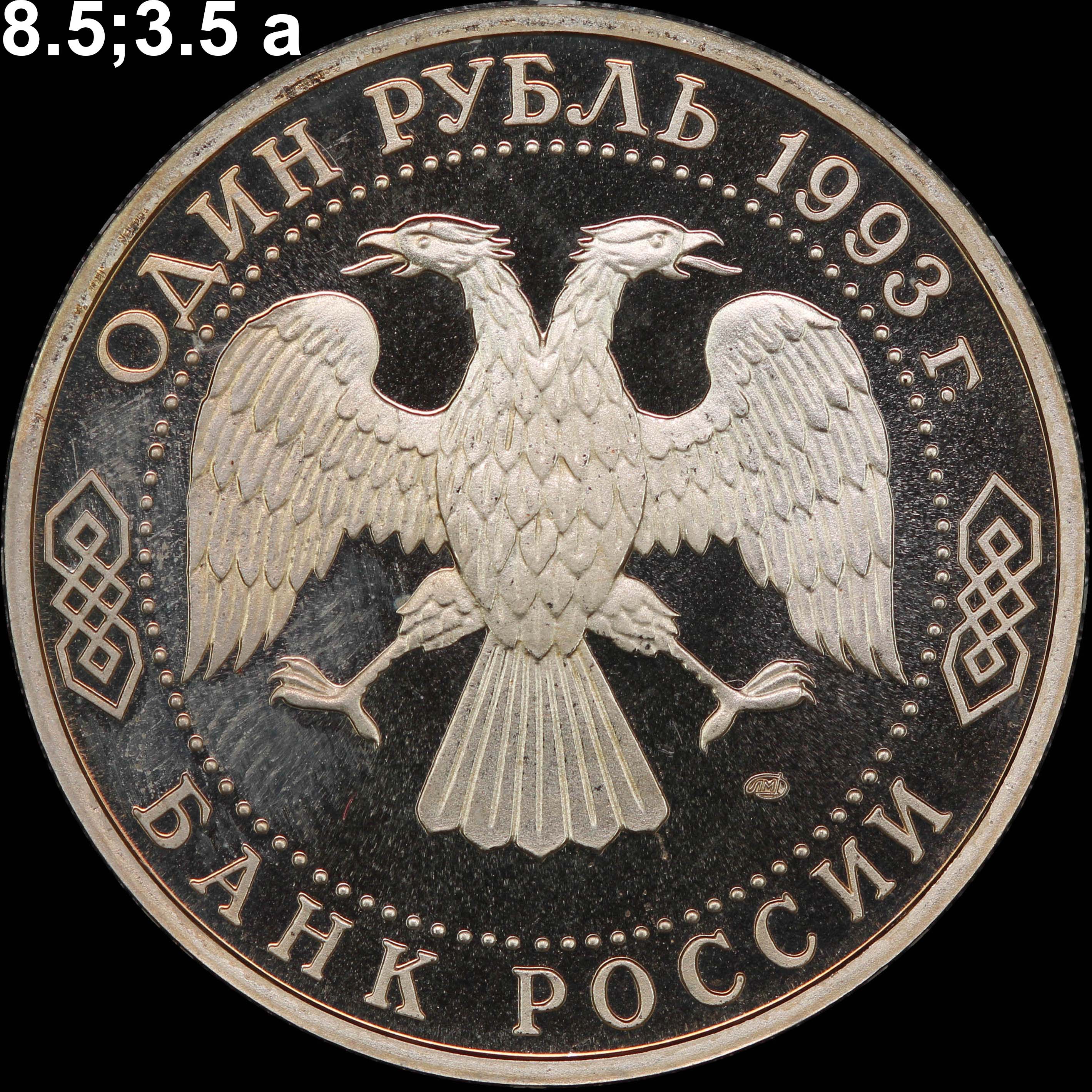

29	8.5 ; 3.5 a	1.1.2				+++

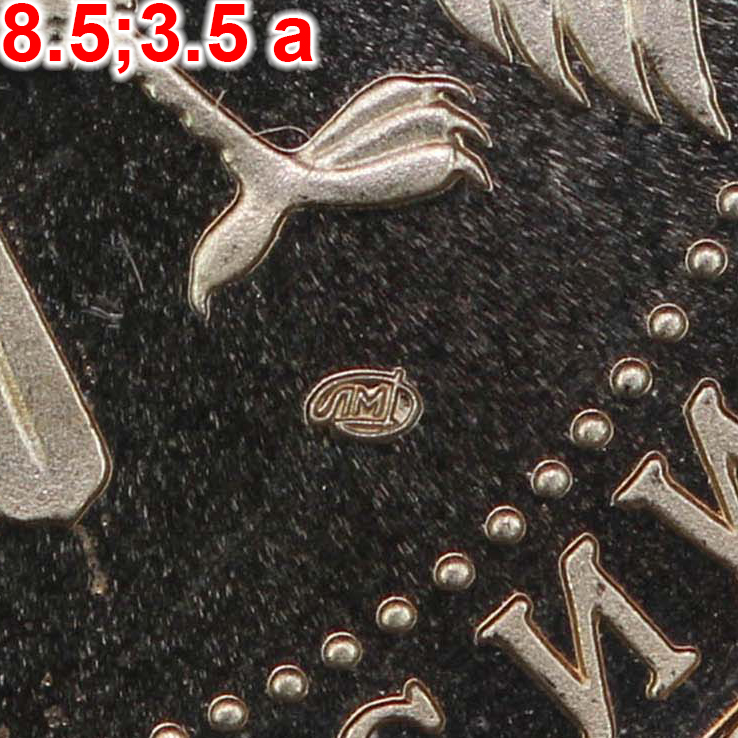

30	8.5 ; 3.5 б	1.4.1				+++

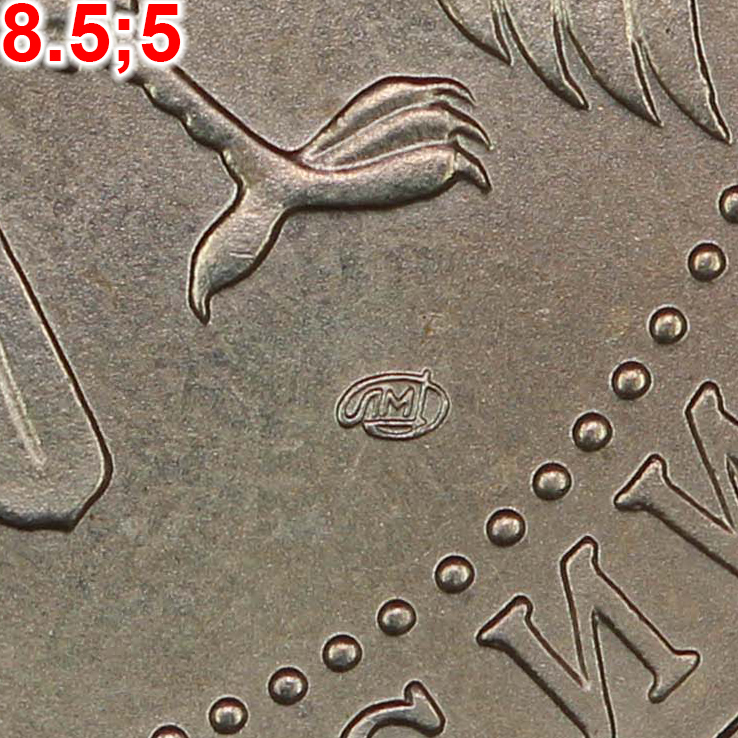

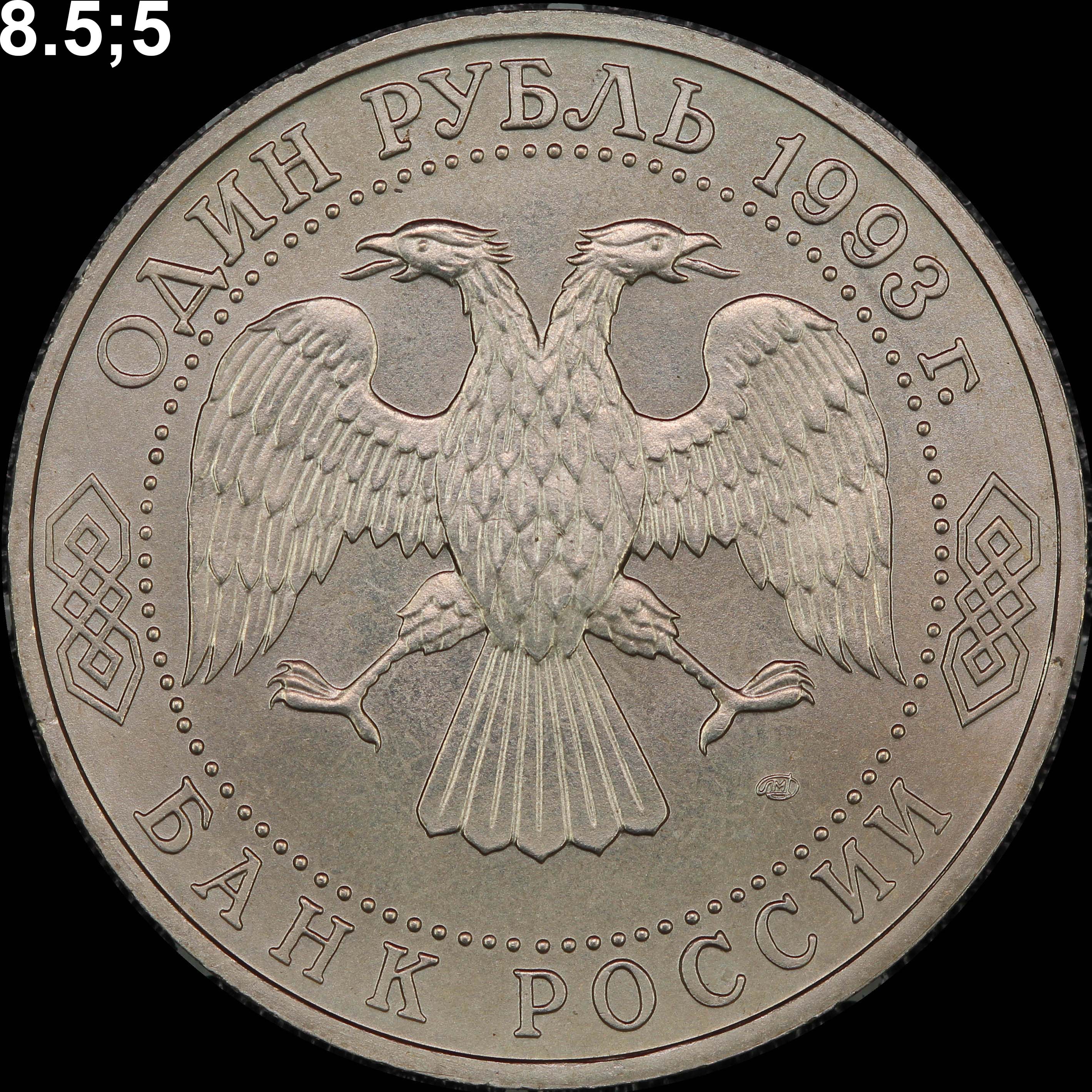

31	8.5 ; 5	1.1.7	+++	+++

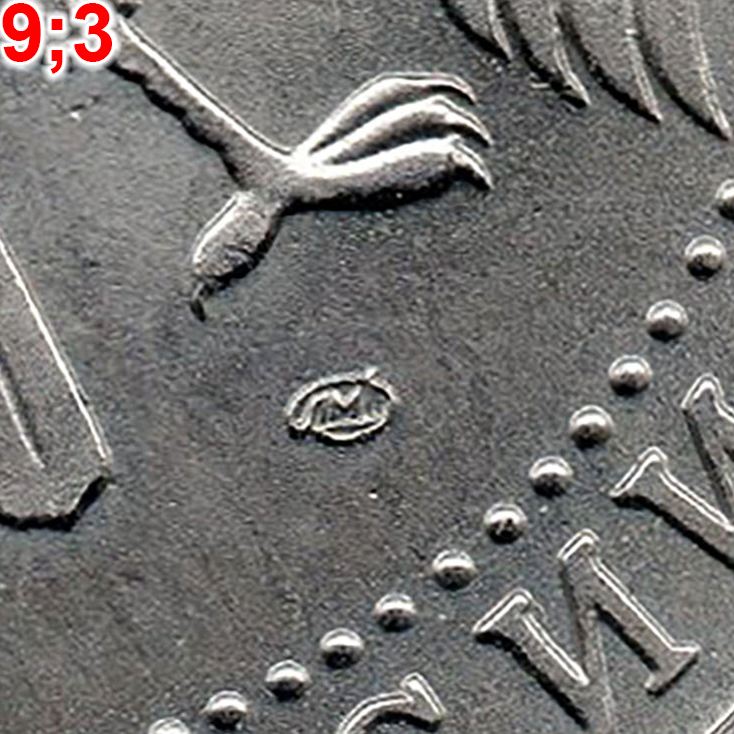

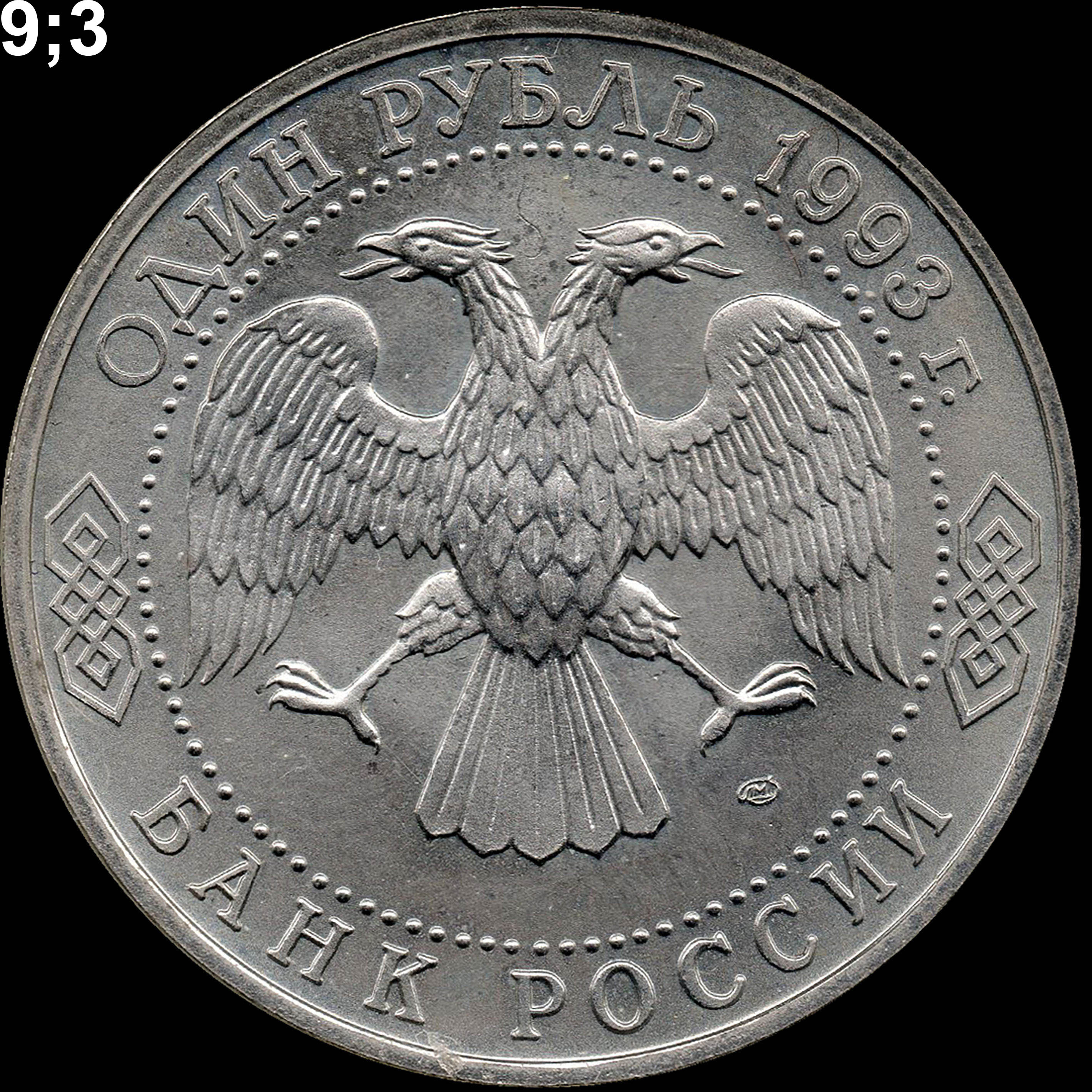

32	9; 3	–	Тургенев улучшенное

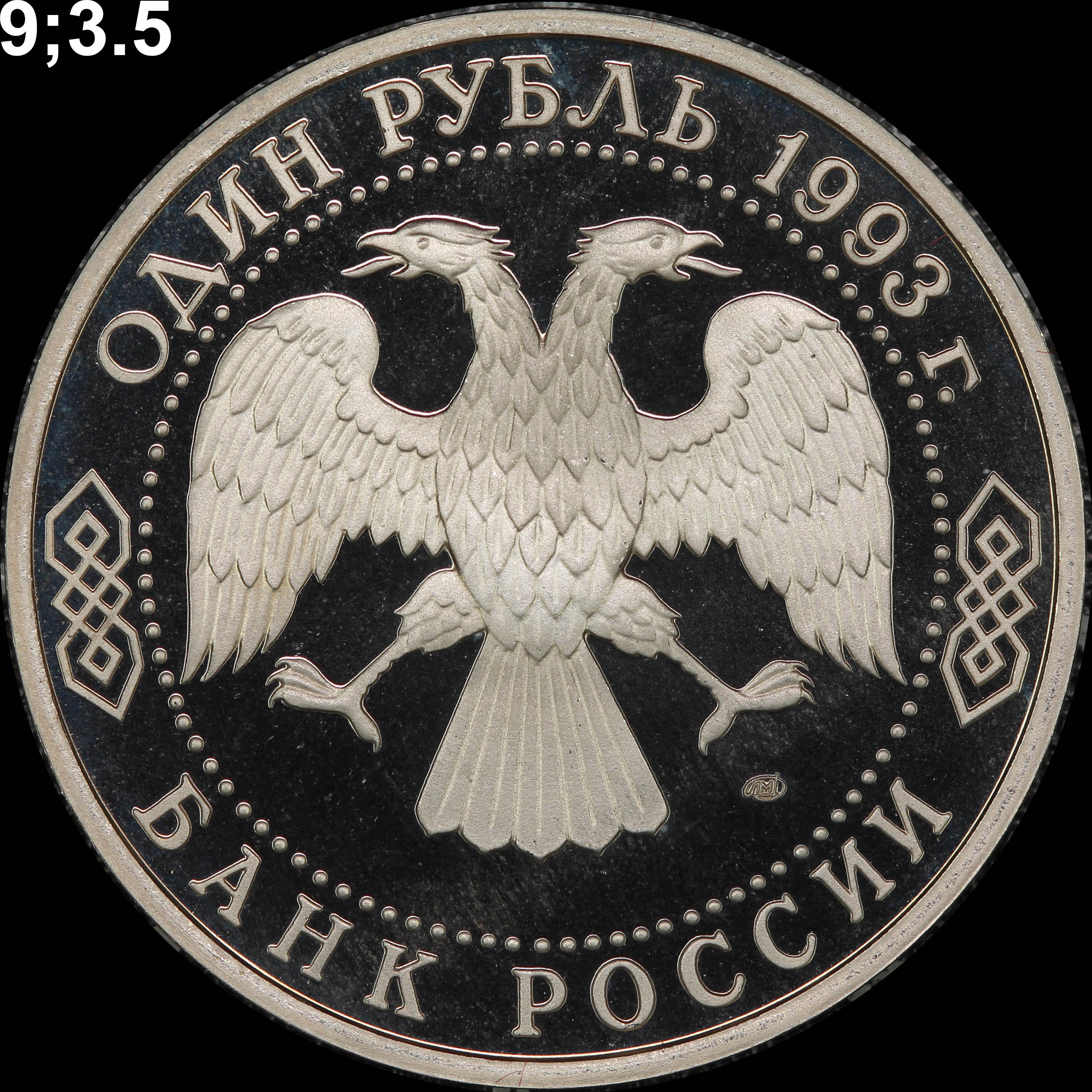

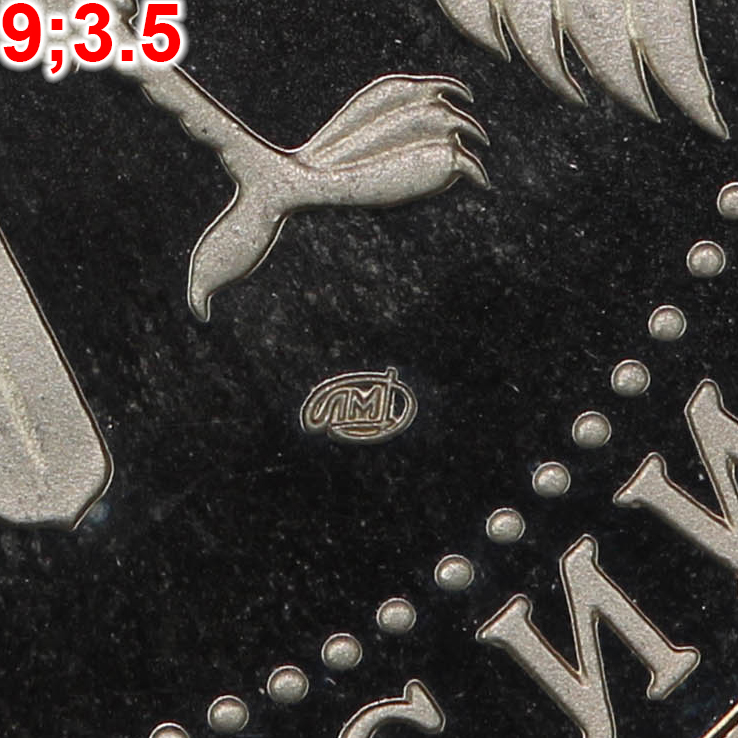

33	9 ; 3.5	1.4.17				+++

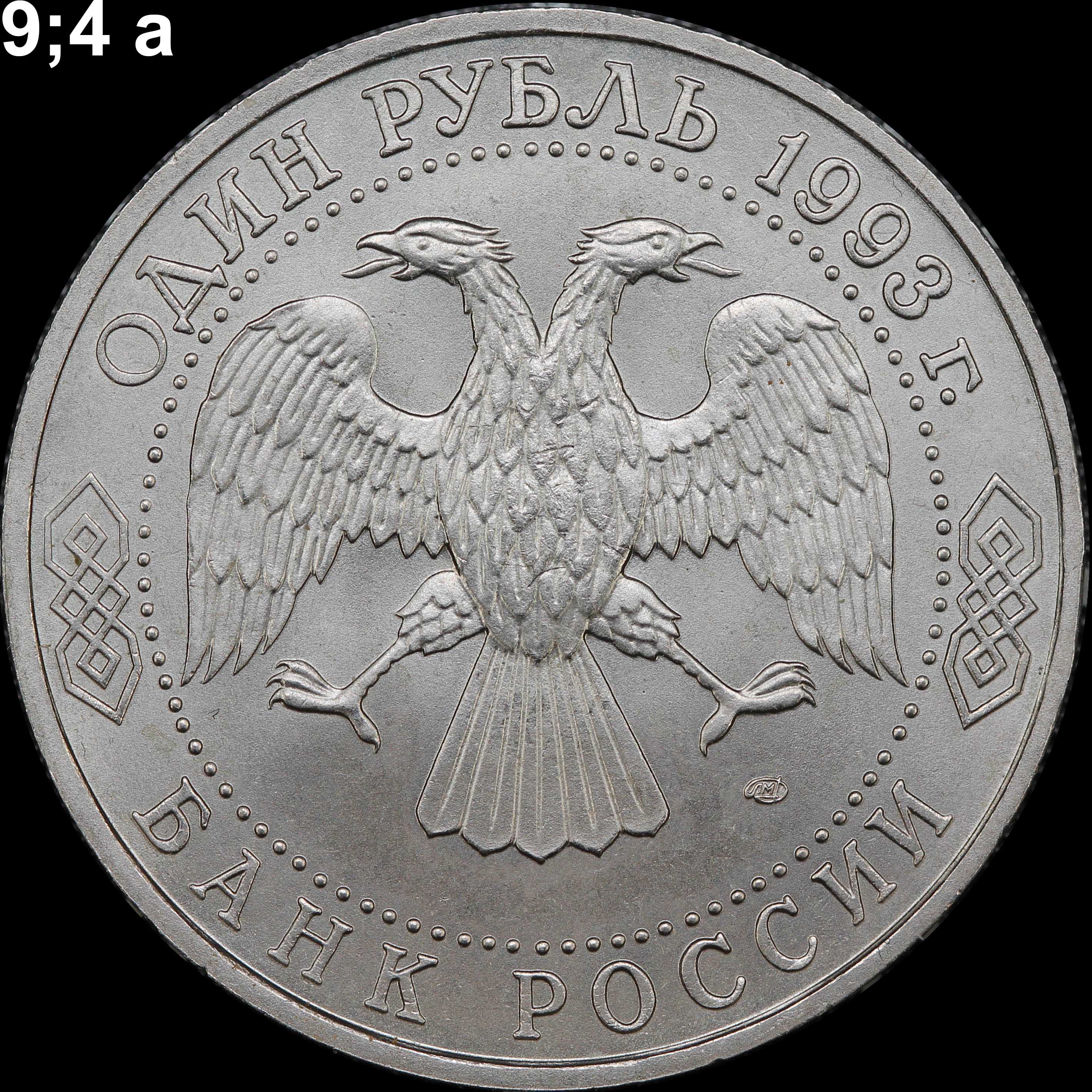

34	9 ; 4 a	1.1.2	+++	+++

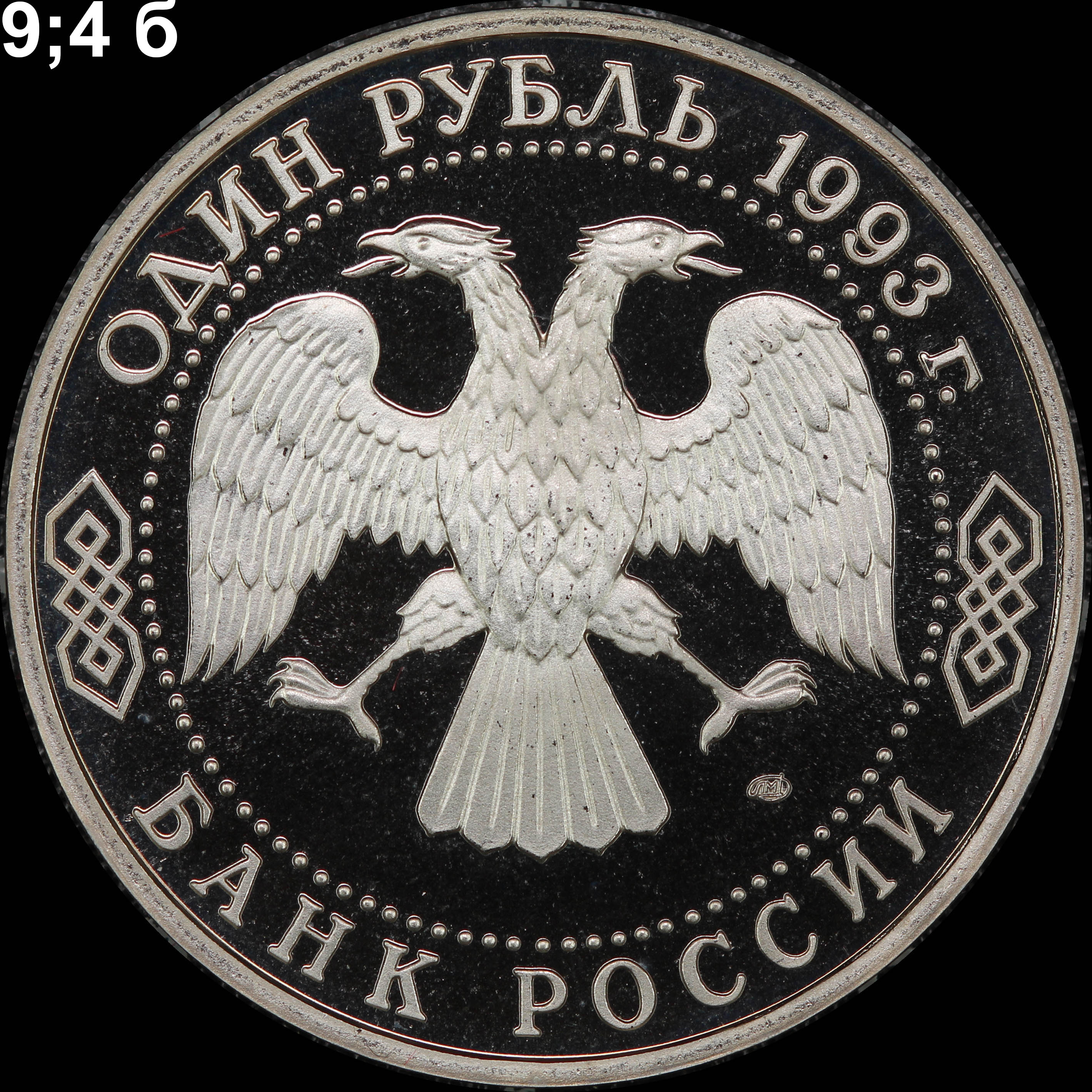

35	9 ; 4 б	1.4.3				+++

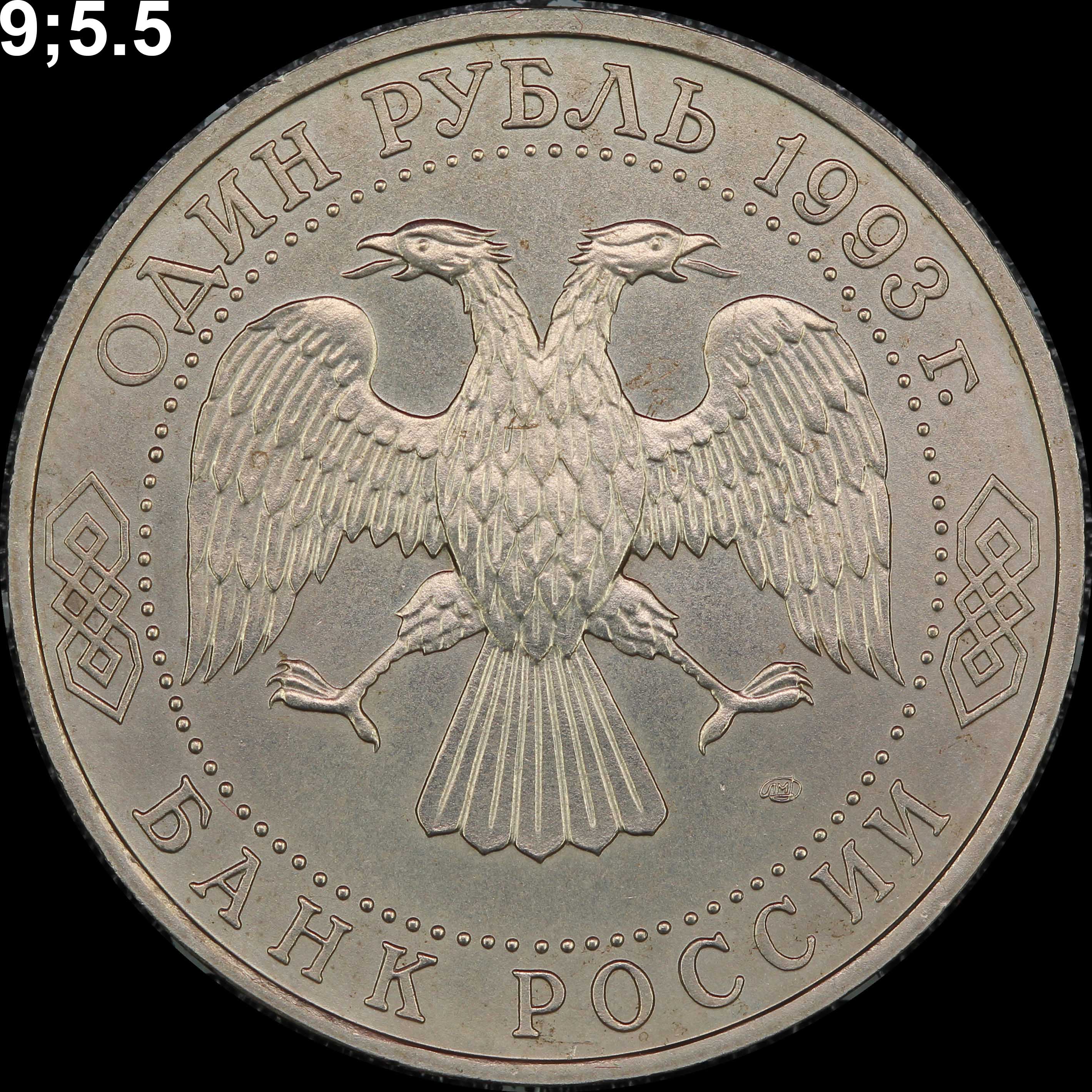

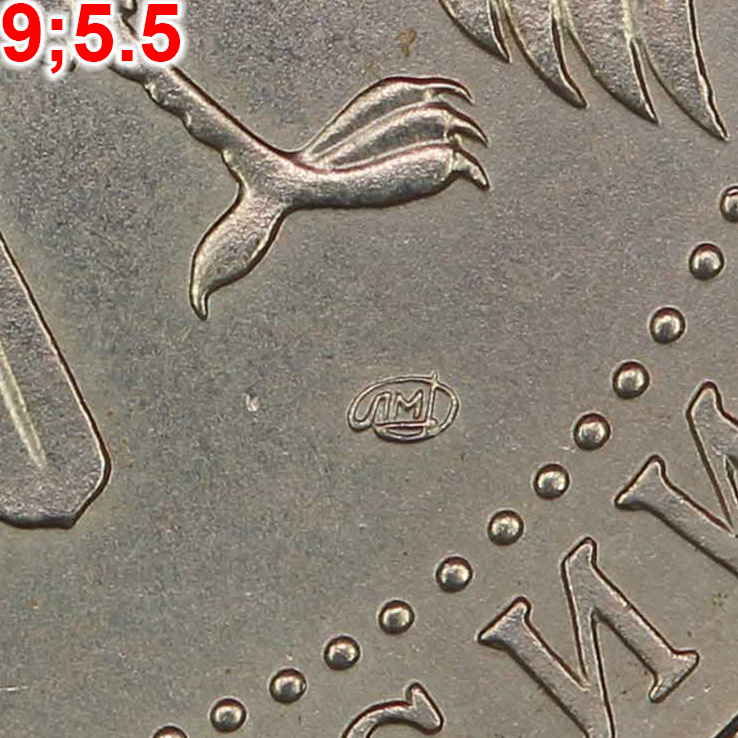

36	9 ; 5.5	1.3.2			+++

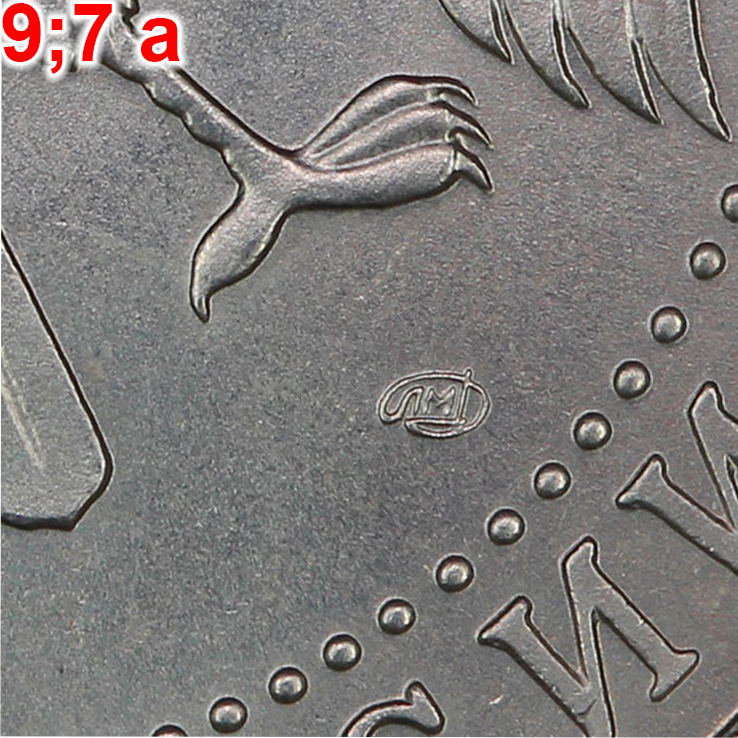

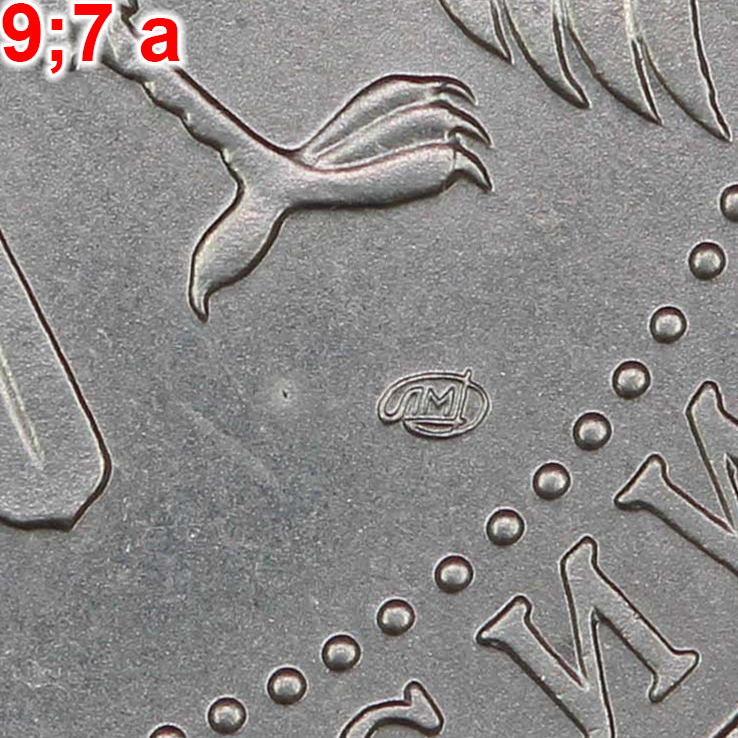

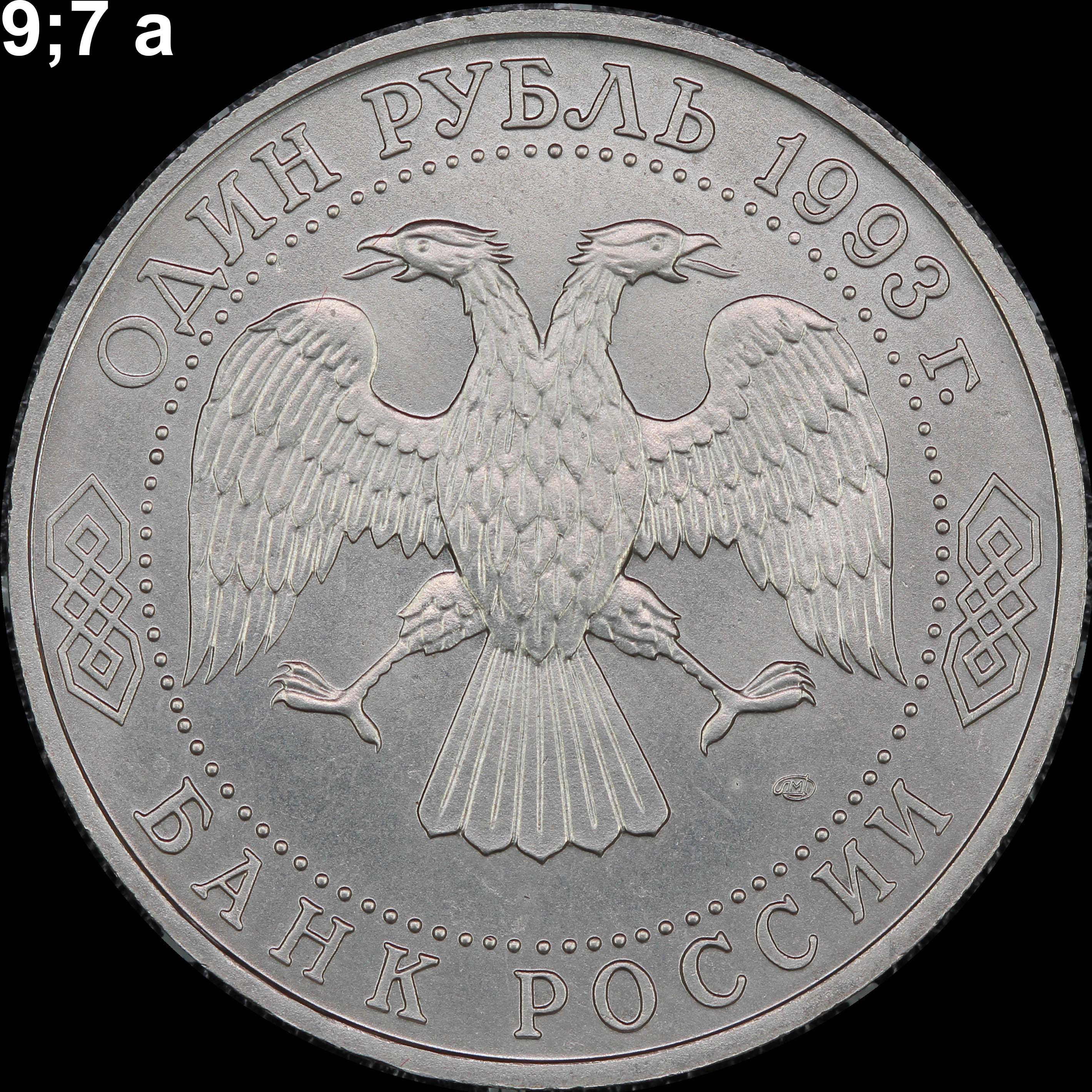

37	9 ; 7 a	1.2.5	+++		+++

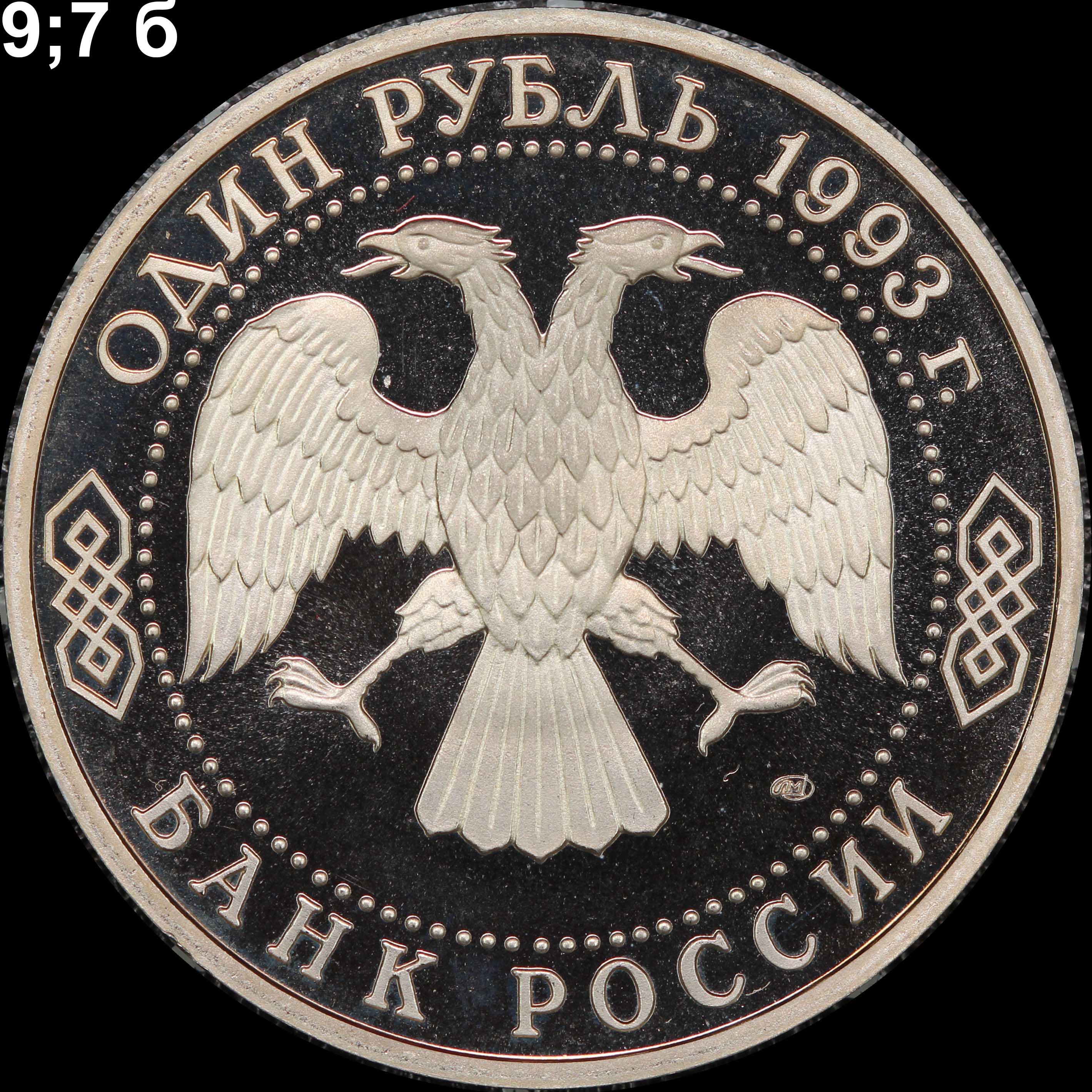

38	9 ; 7 б	1.2.5, 1.5.10		+++			+++

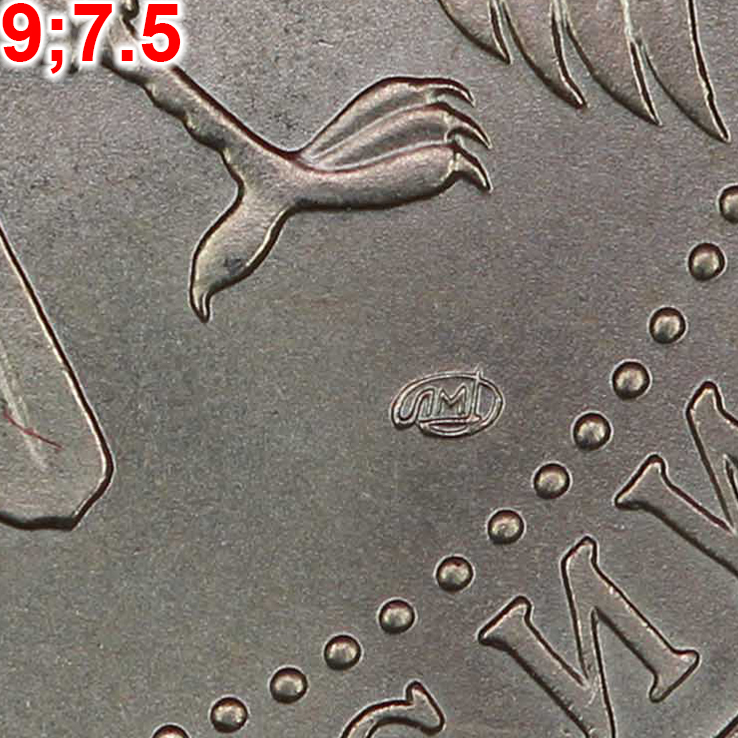

39	9 ; 7.5	1.1.6	+++

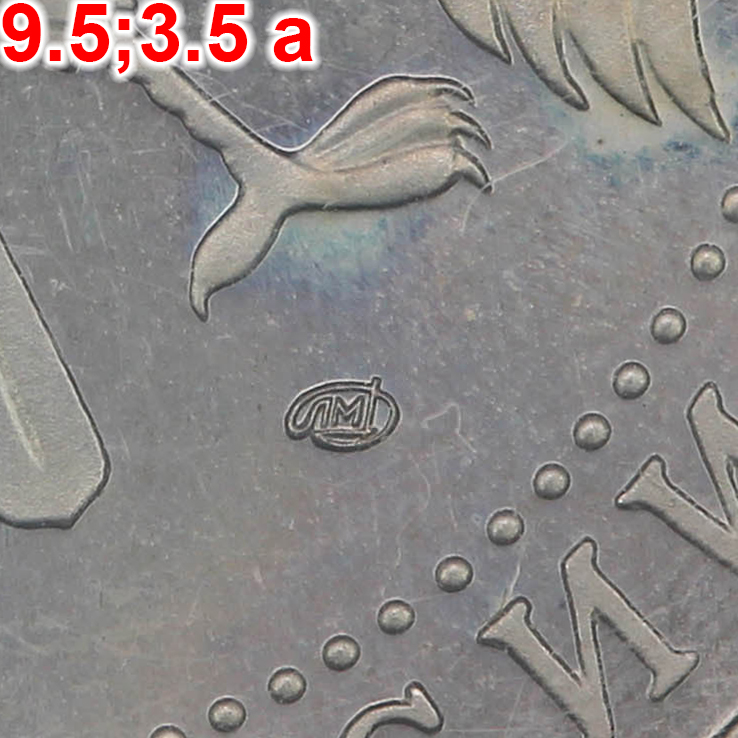

40	9.5 ; 3.5 a	1.4.10				+++

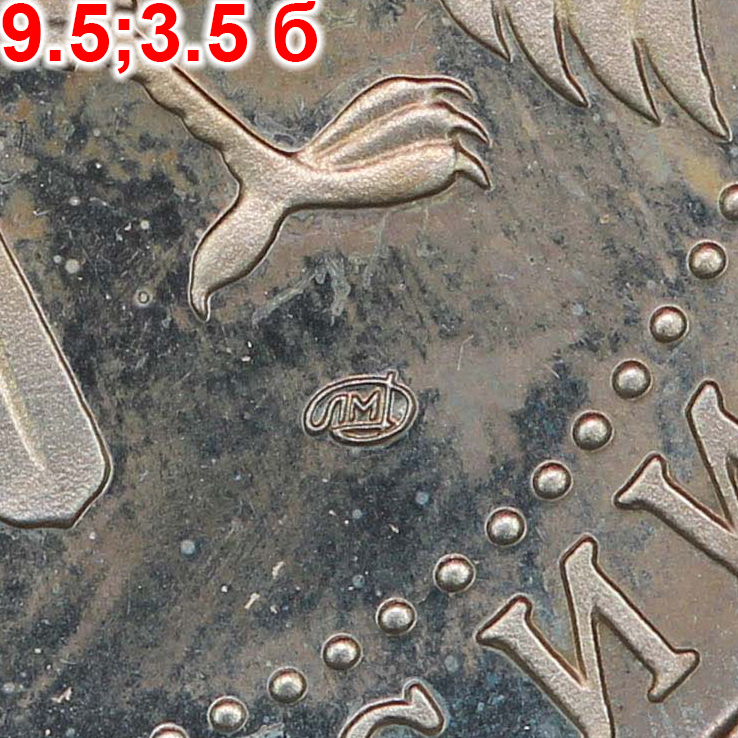

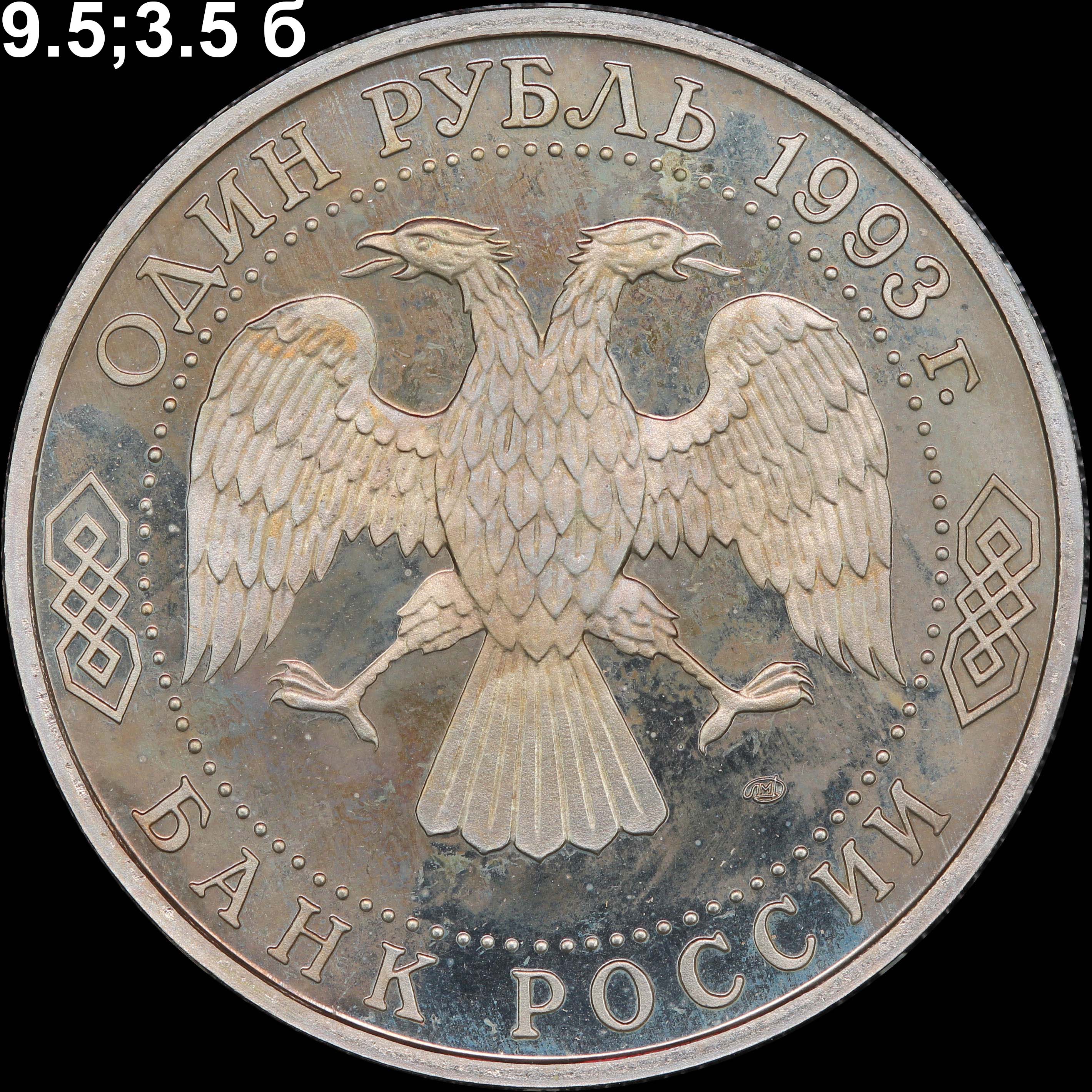

41	9.5 ; 3.5 б	–				+++

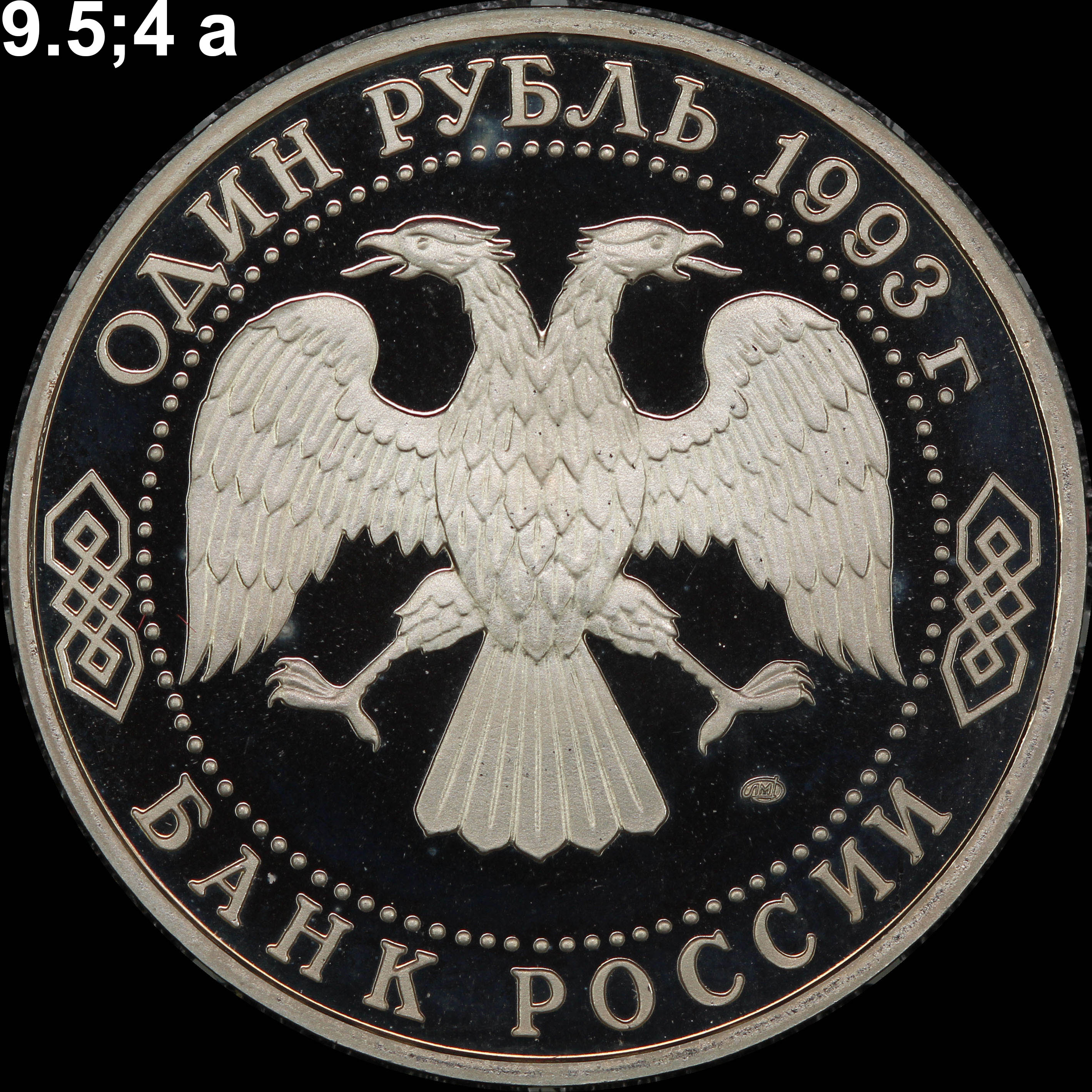

42	9.5 ; 4 a	1.4.15				+++

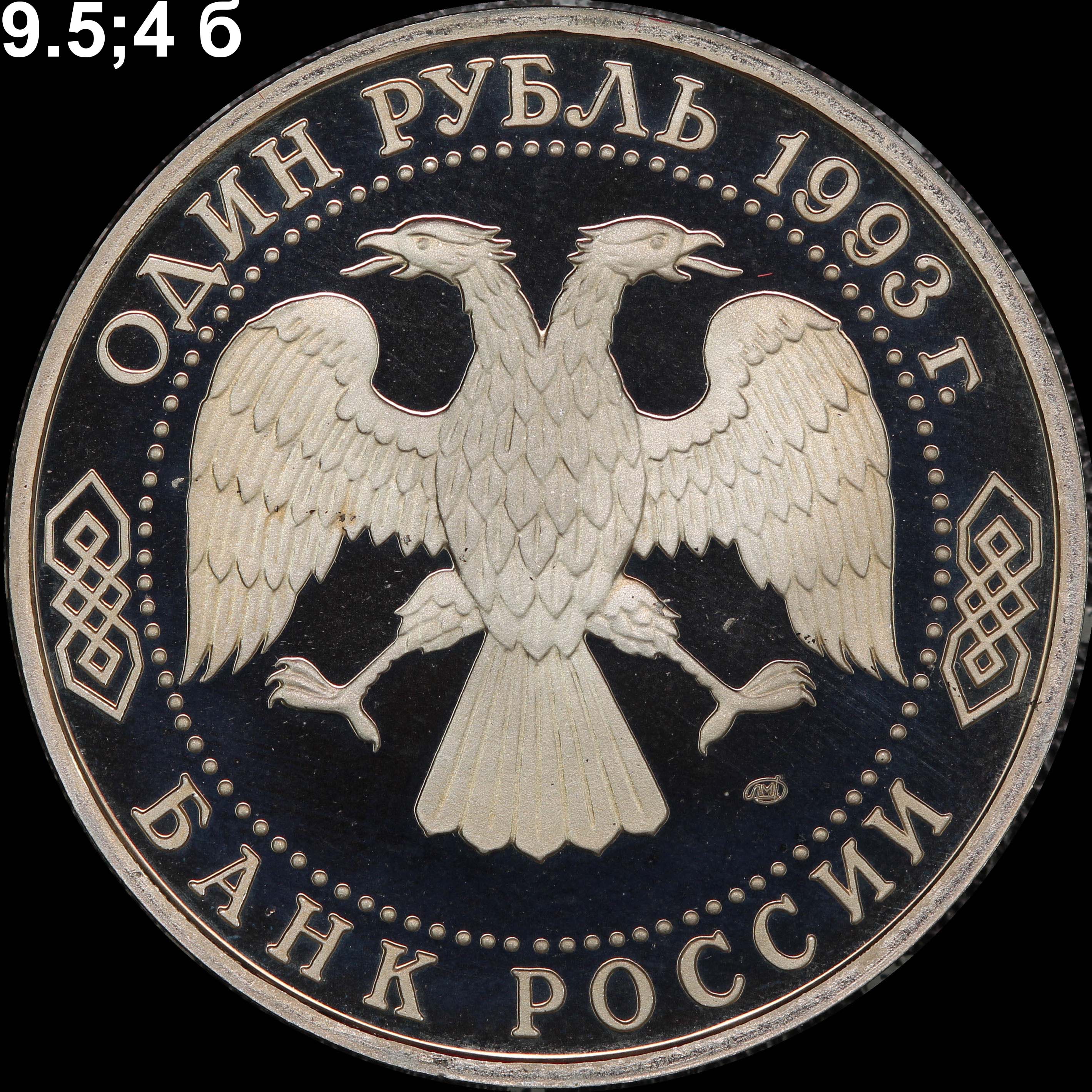

43	9.5 ; 4 б	1.4.8				+++

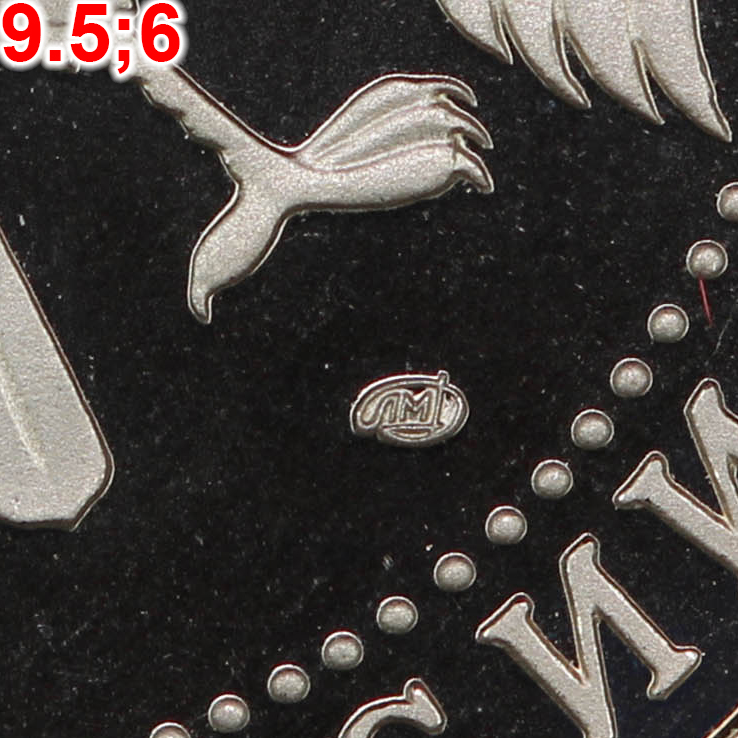

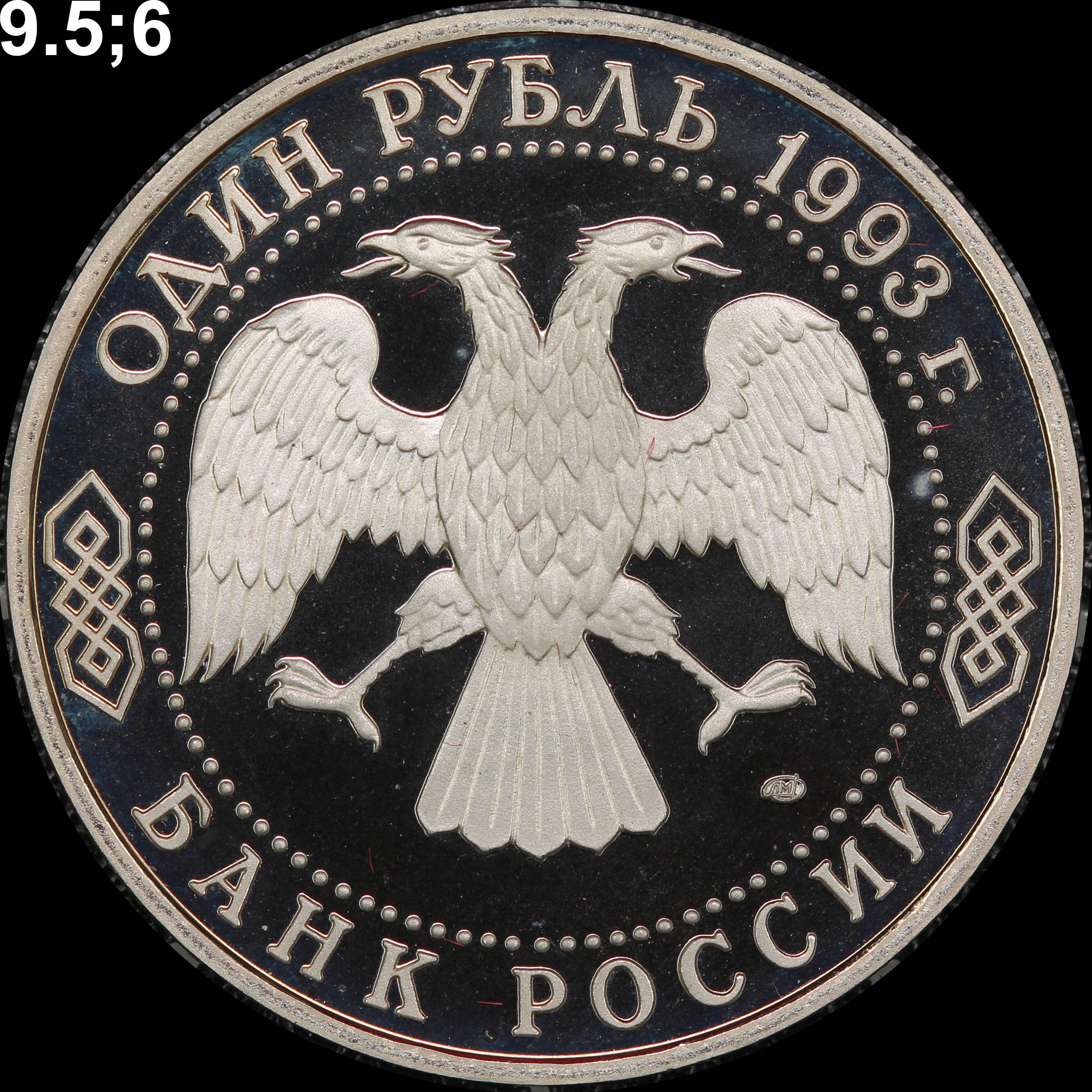

44	9.5 ; 6	1.4.7				+++

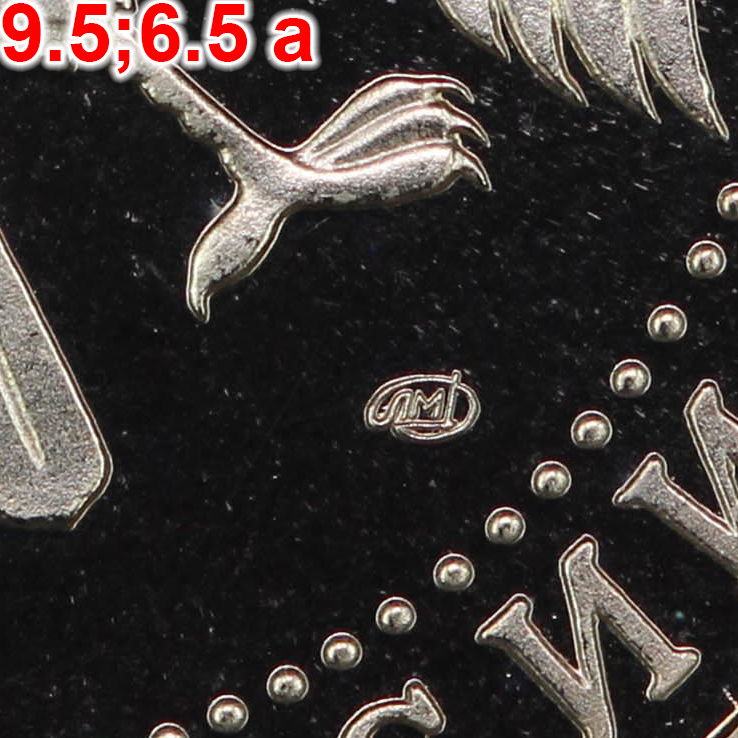

45	9.5 ; 6.5 a	1.2.1		+++

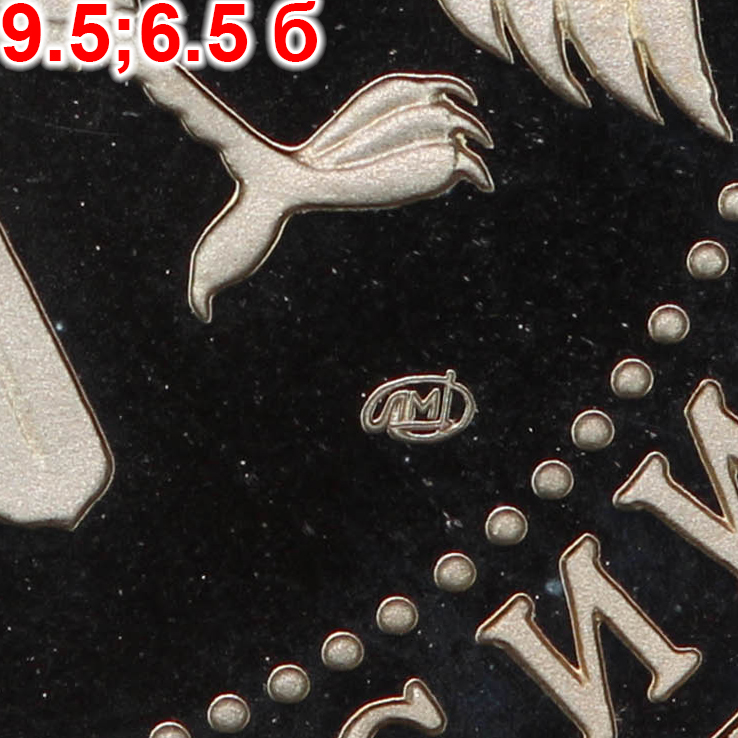

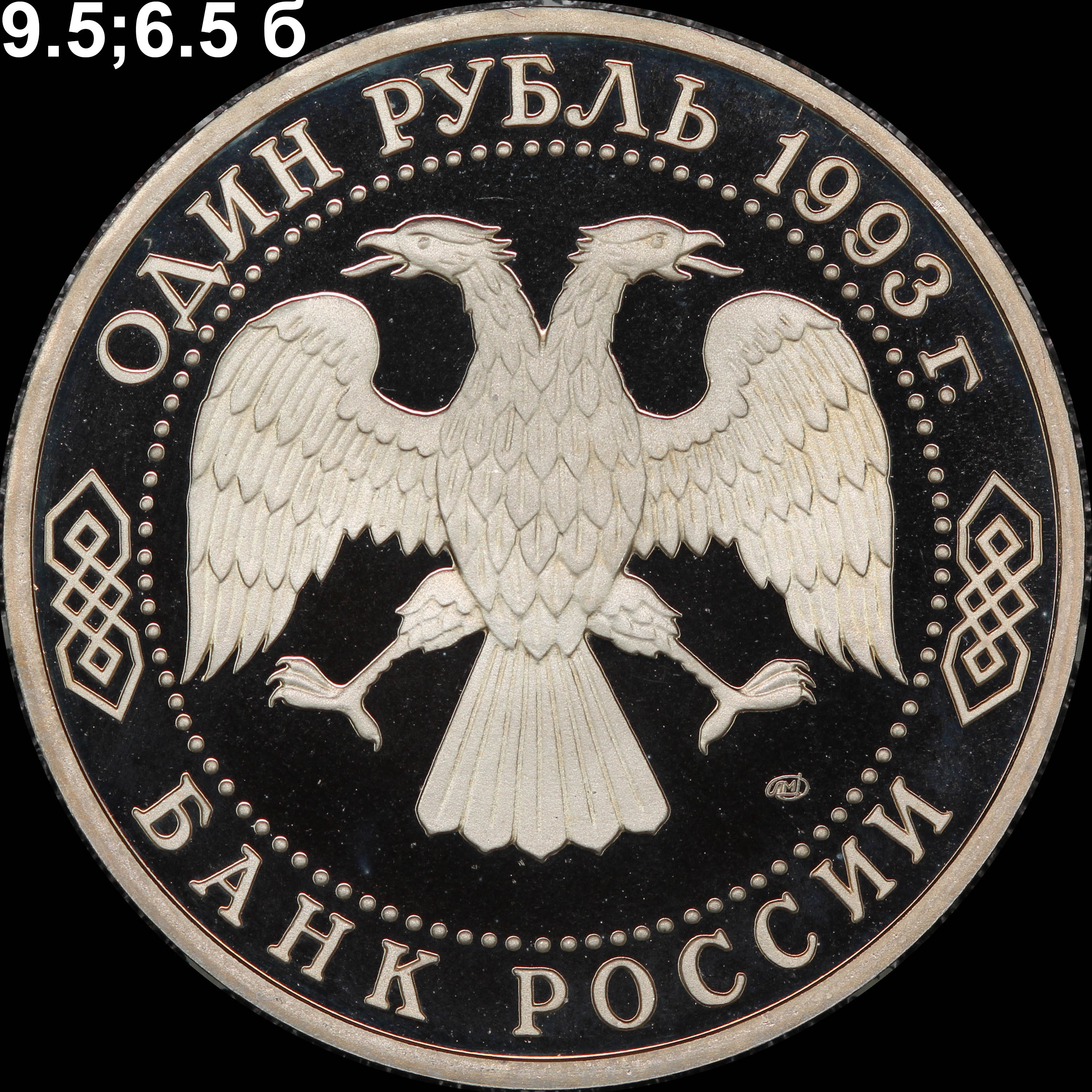

46	9.5 ; 6.5 б	1.2.2		+++

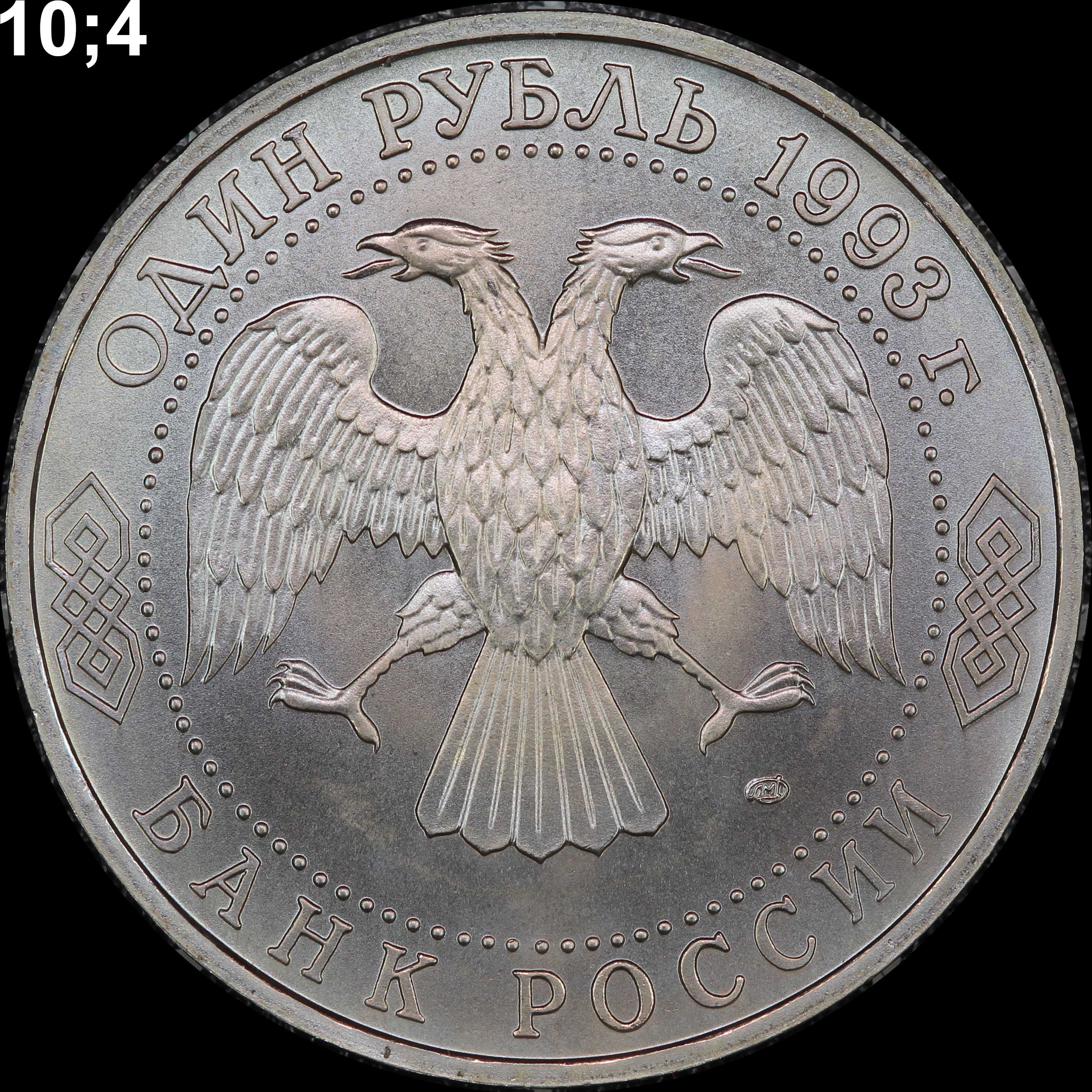

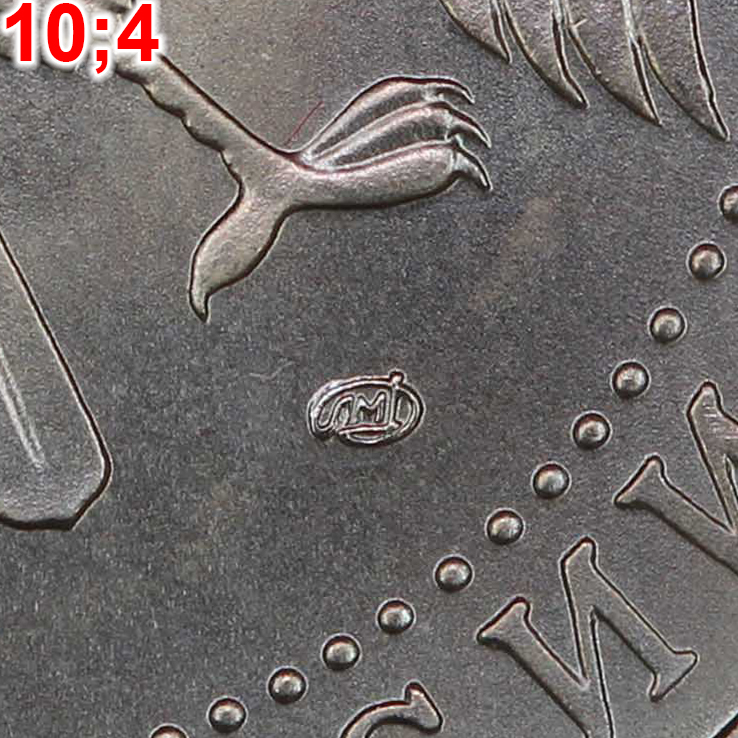

47	10 ; 4	1.5.6					+++

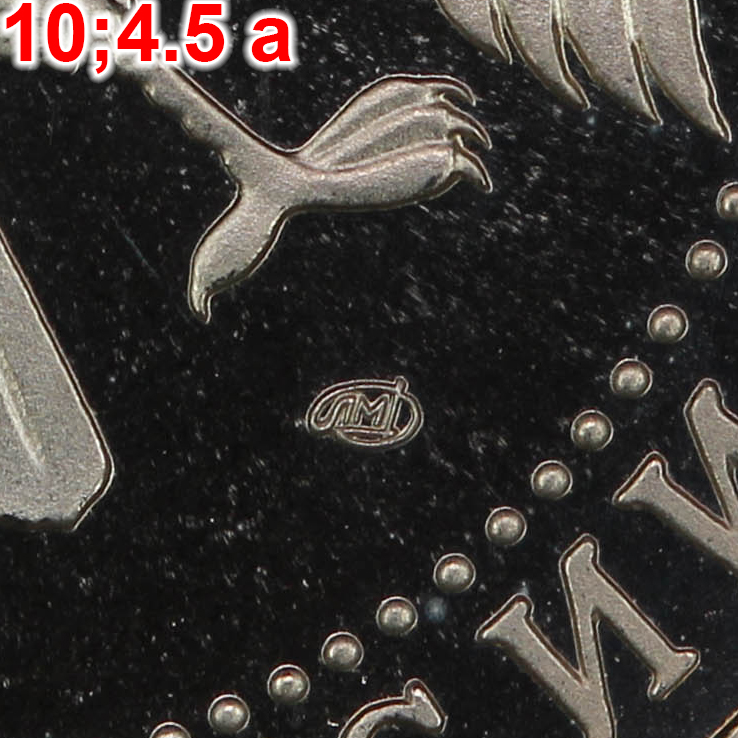

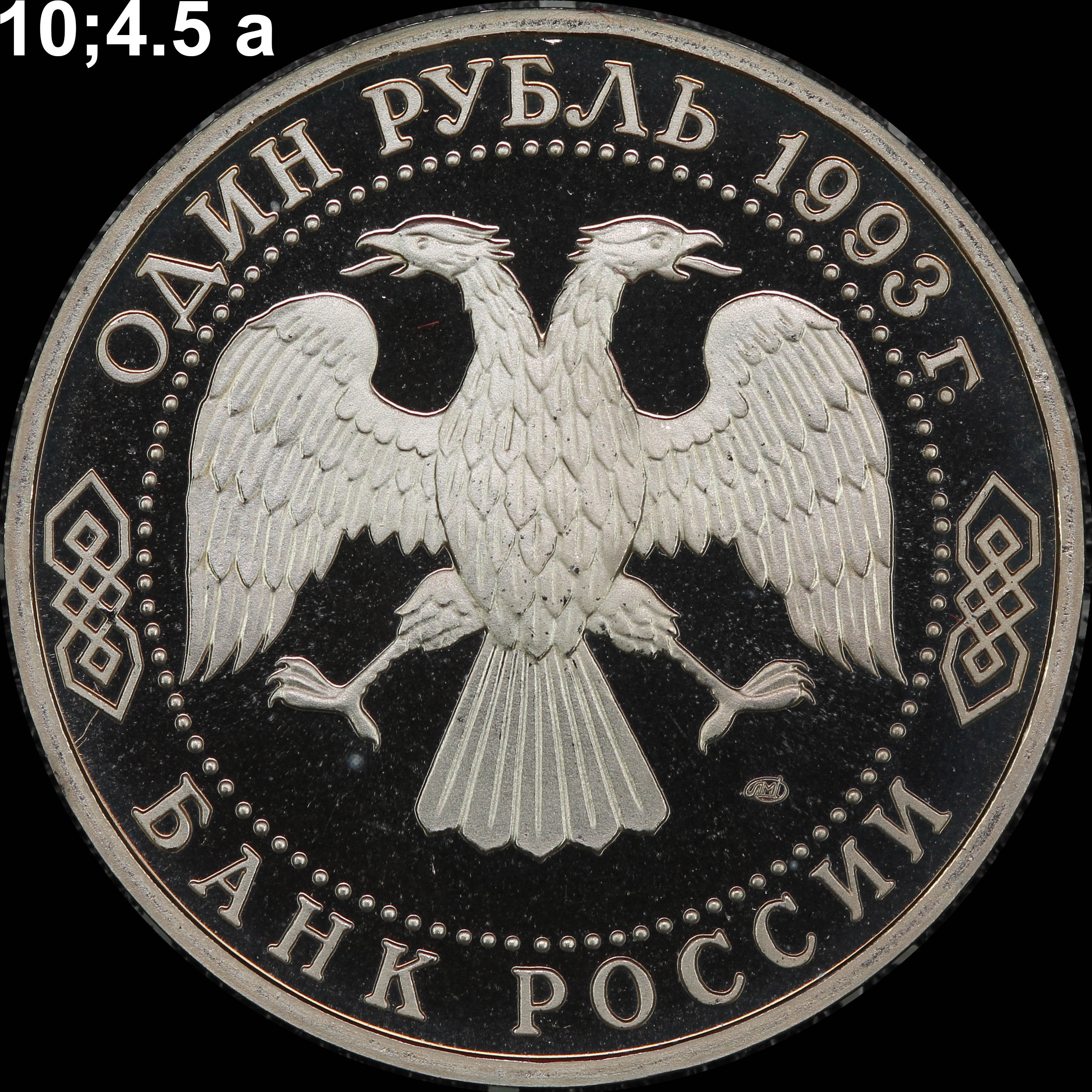

48	10 ; 4.5 a	1.4.4				+++

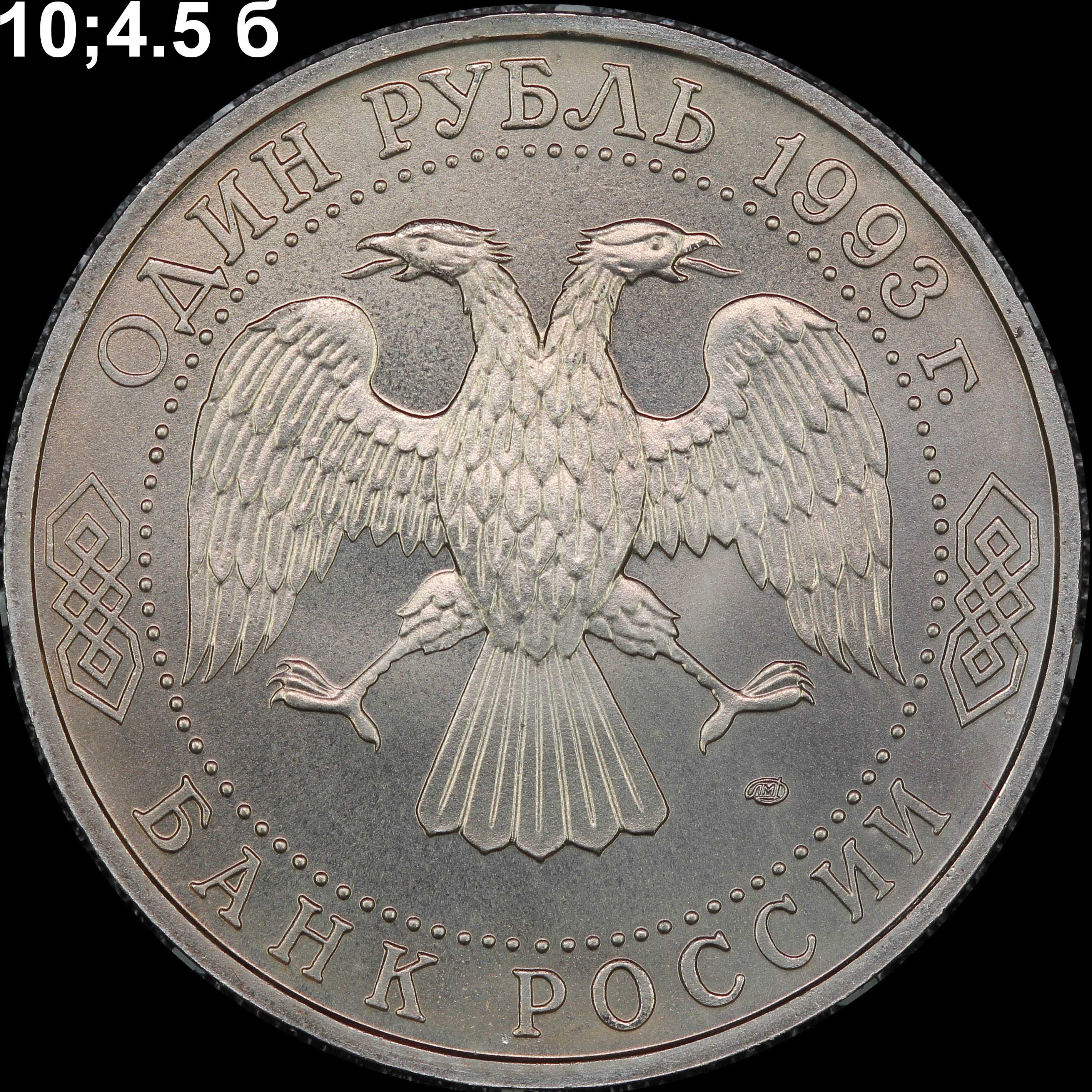

49	10 ; 4.5 б	–					+++

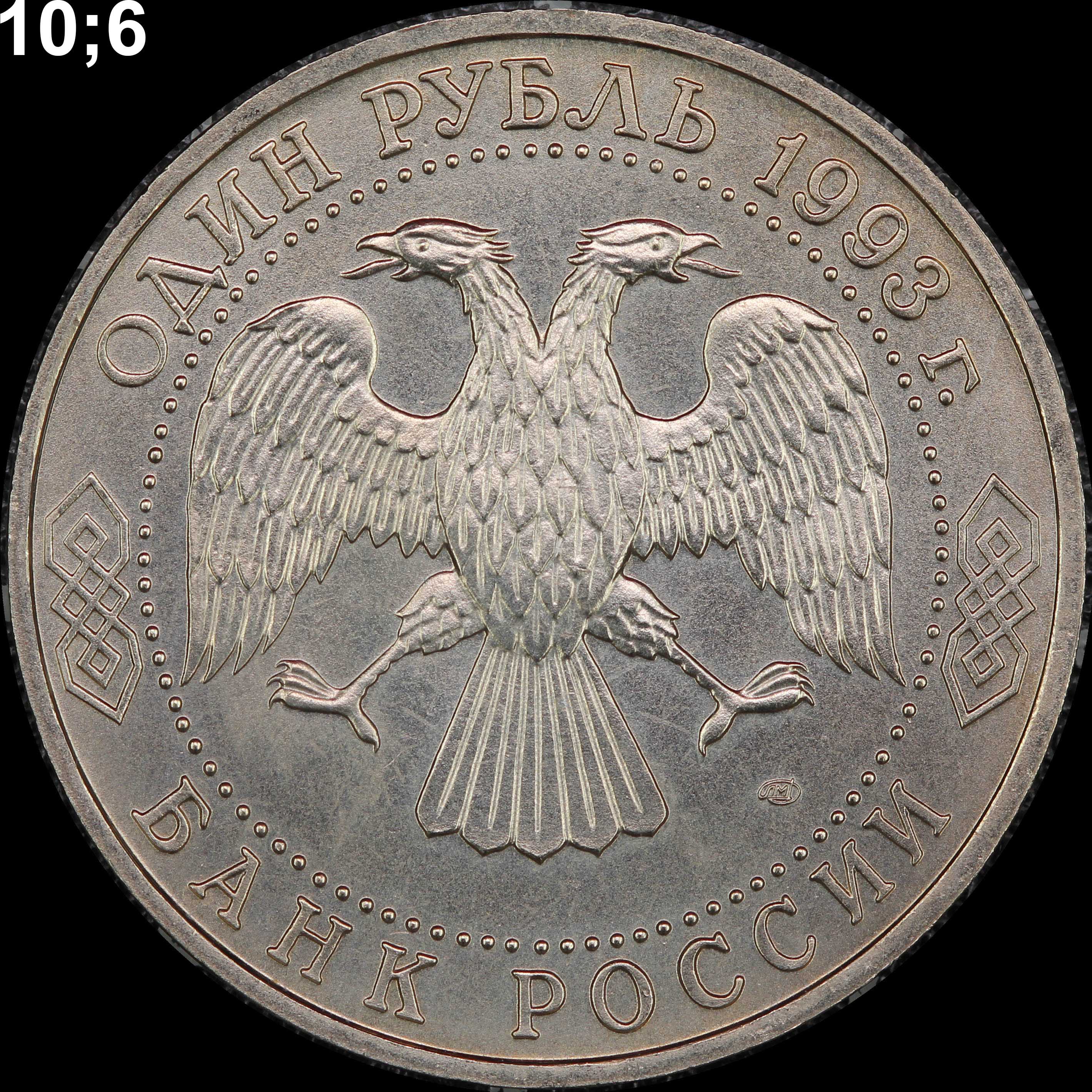

50	10 ; 6	1.1.8	+++

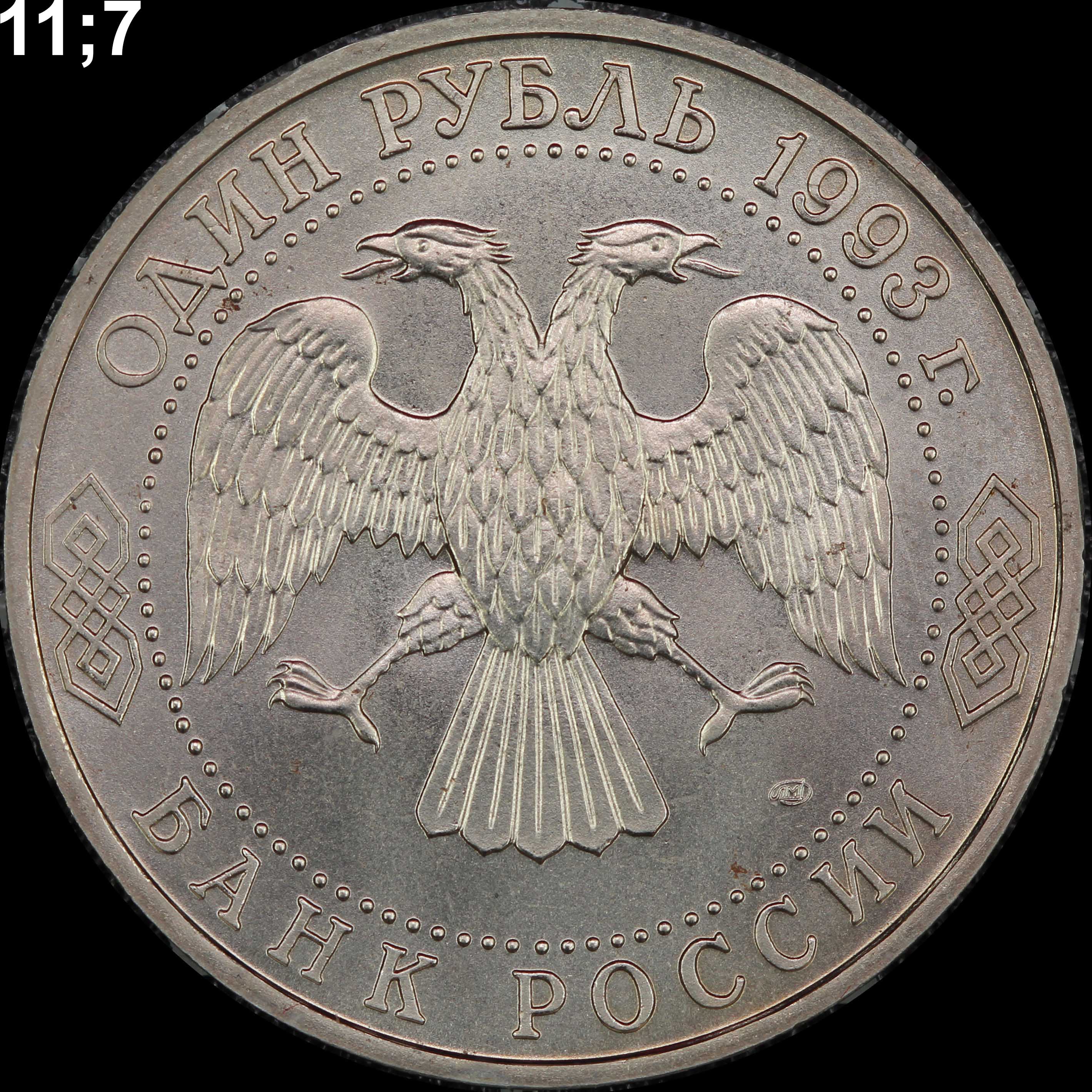

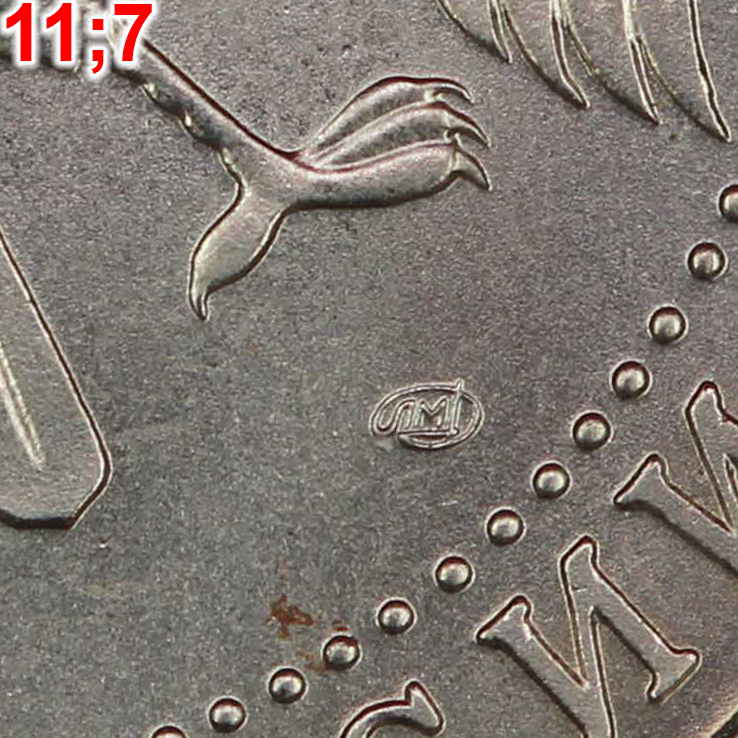

51	11 ; 7	1.1.5	+++

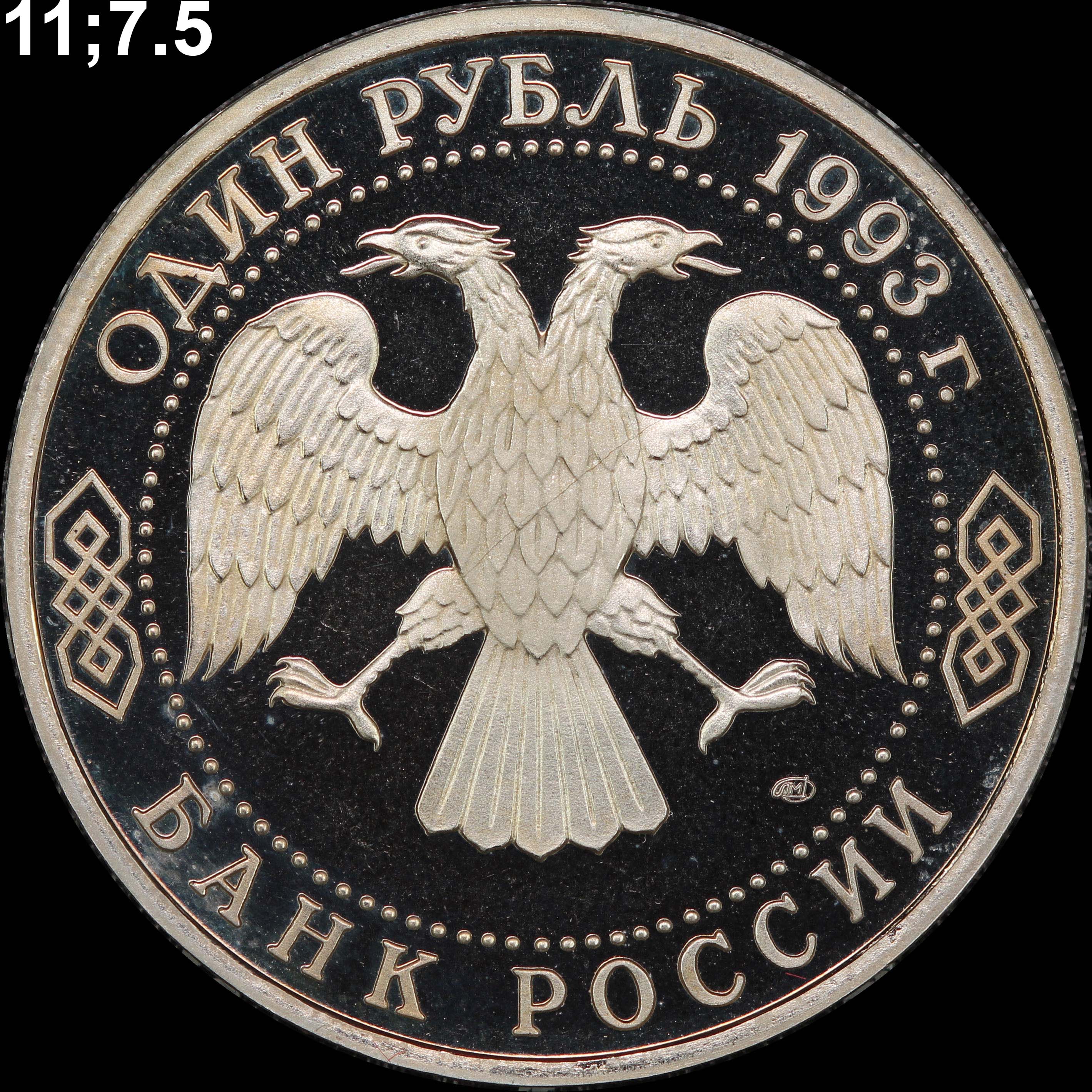

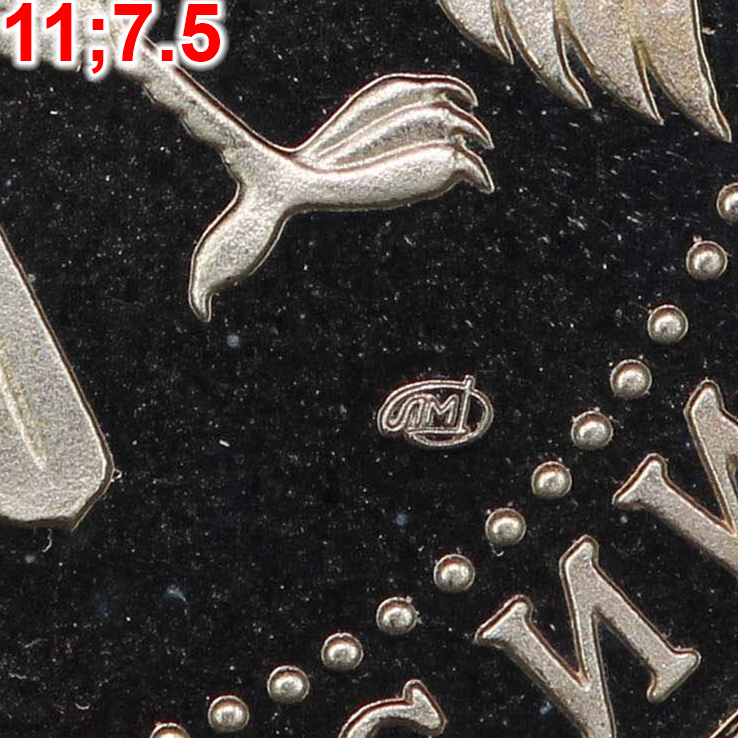

52	11 ; 7.5	1.2.7		+++

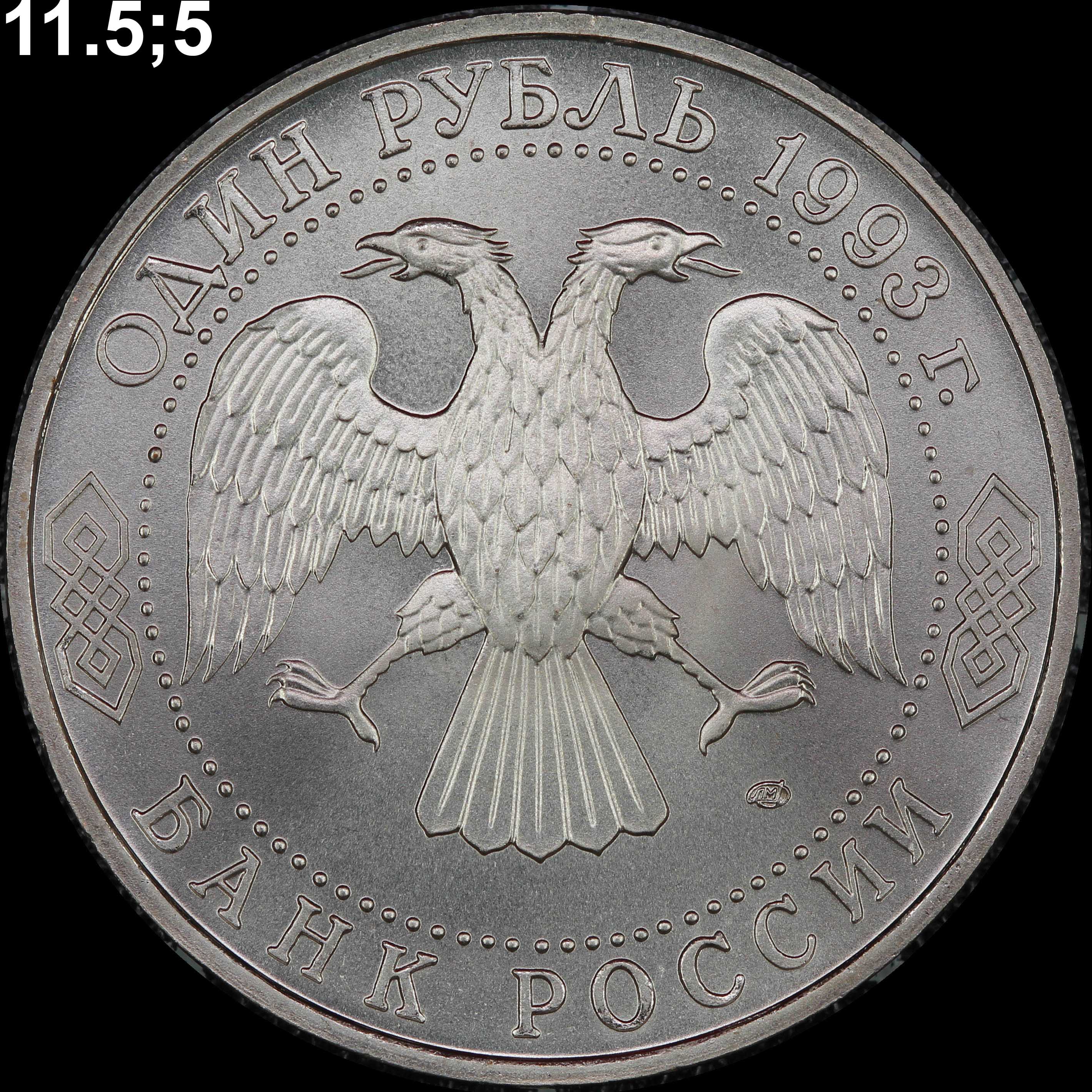

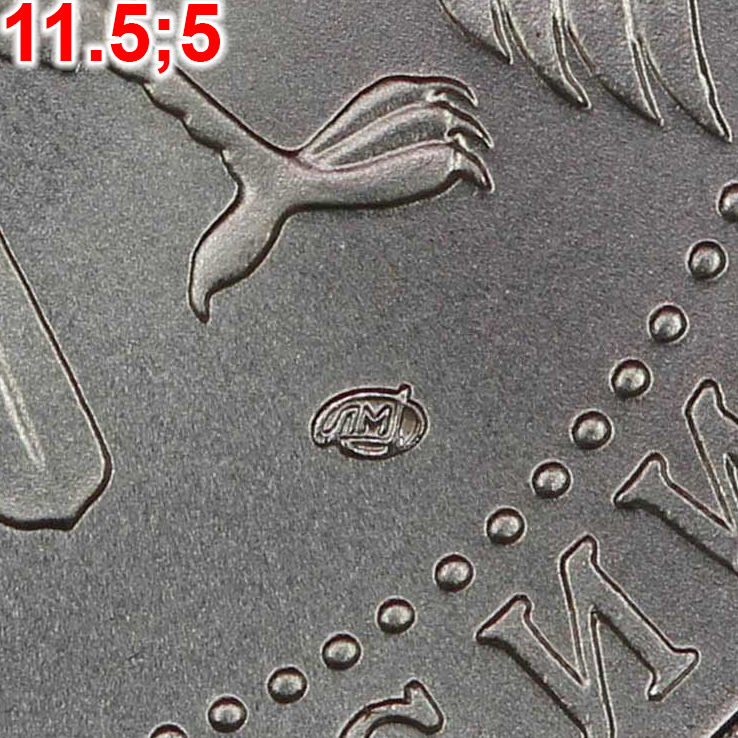

53	11.5 ; 5	1.5.5					+++
54	11.5 ; 6	1.5.9					+++

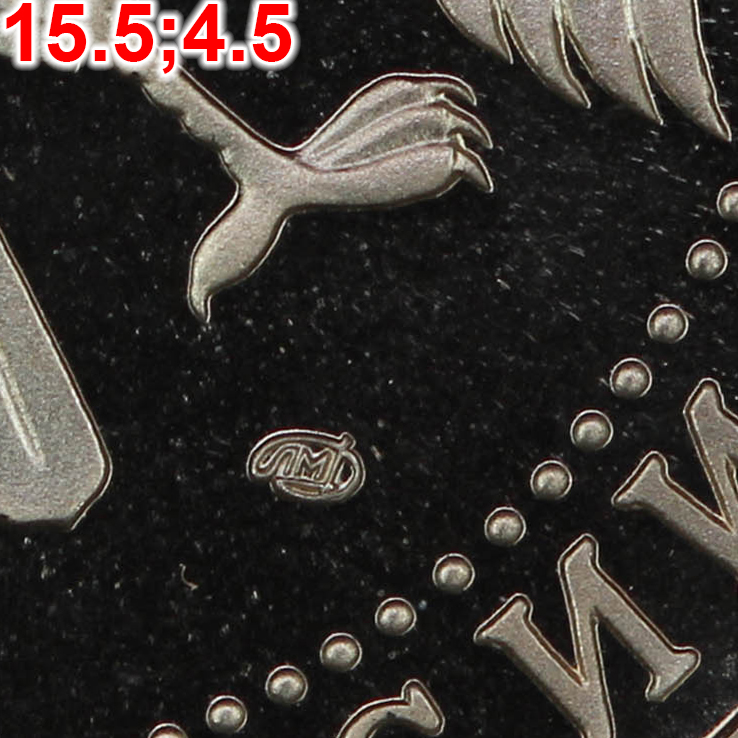

55	15.5 ; 4.5	1.4.6				+++

Примечания:

1) Существует несколько вариантов, которые встречаются на монетах как улучшенного, так и высшего качества. В этих случаях знак расположен вроде бы одинаково; однако можно было бы ожидать какие-то совсем мелкие отличия между штемпелями улучшенного и высшего качества. Поэтому монеты этих вариантов дополнительно тщательно изучались на предмет устойчивых различий.

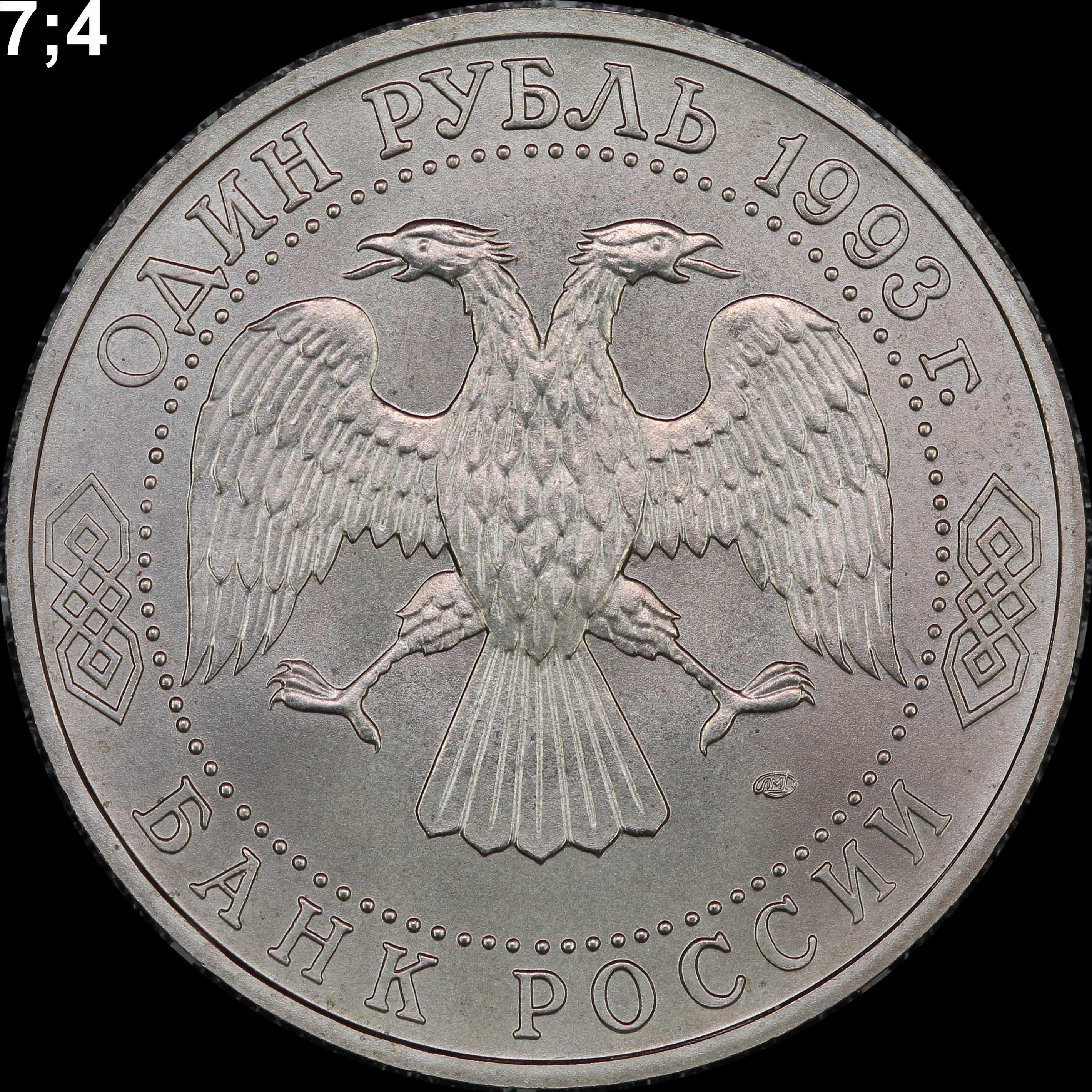

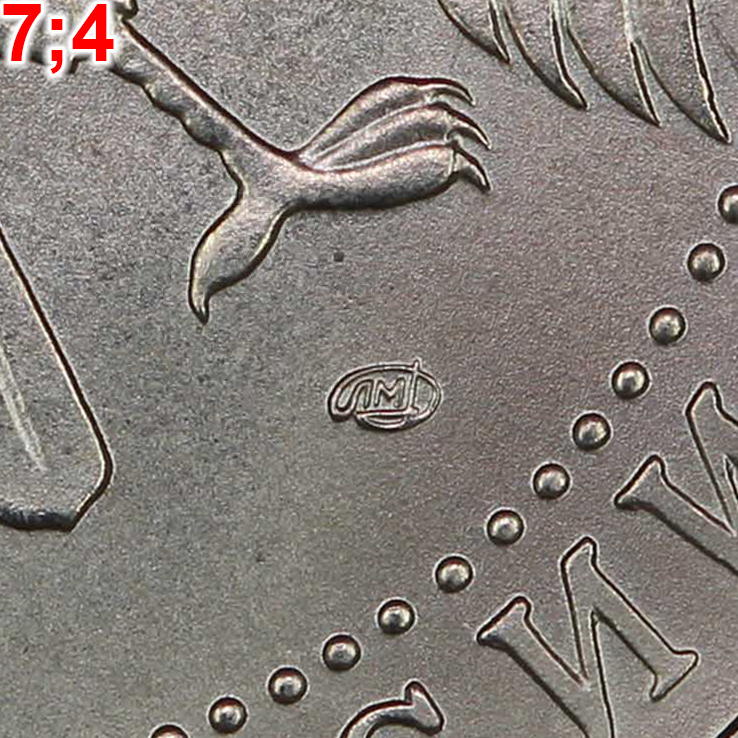

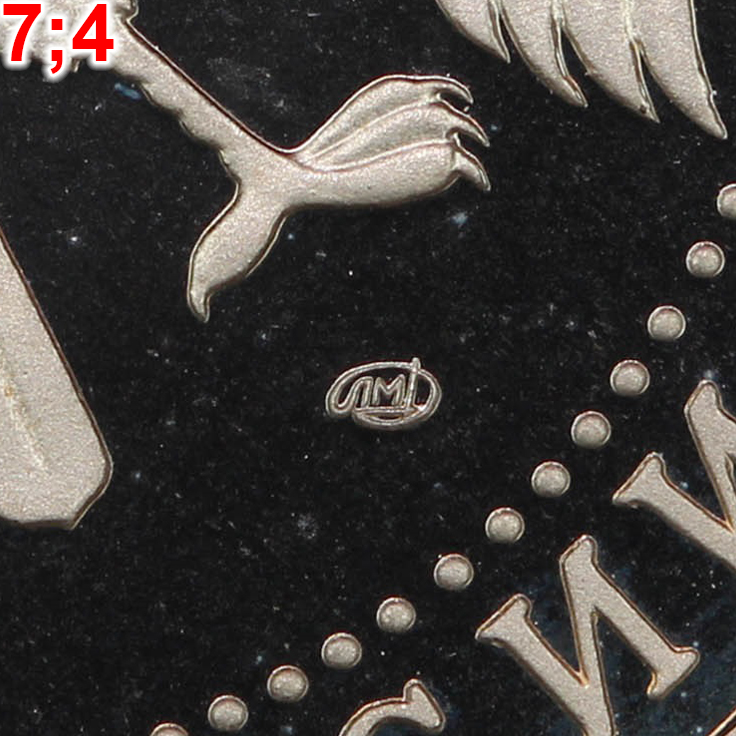

1.1) Вариант (7; 4). Монет слишком мало, видимых различий или явных свидетельств в пользу одинаковости не наблюдается.

1.2) Вариант (7; 4.5 a). Разделён на два (а1 и а2), чуть-чуть отличающихся по форме знака (в частности, на 7; 4.5 a1 левая ножка буквы "М" отставлена налево).

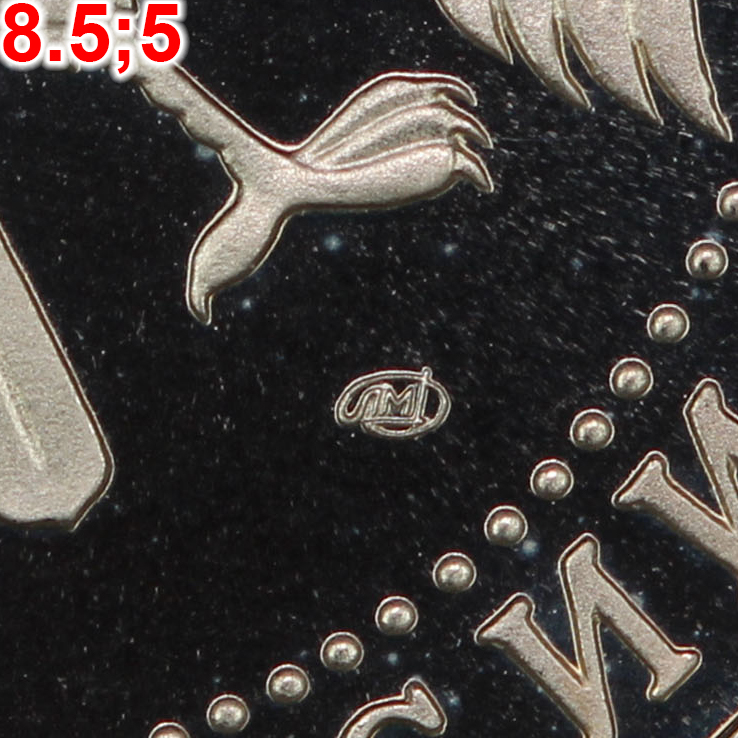

1.3) Вариант (8.5; 5). На монетех высшего качества внутри знака есть матовые и зеркальные области. На монетах улучшенного качества эти области в точности повторяются (хотя и видны совсем плохо). Поэтому штемпель, видимо, одинаковый.

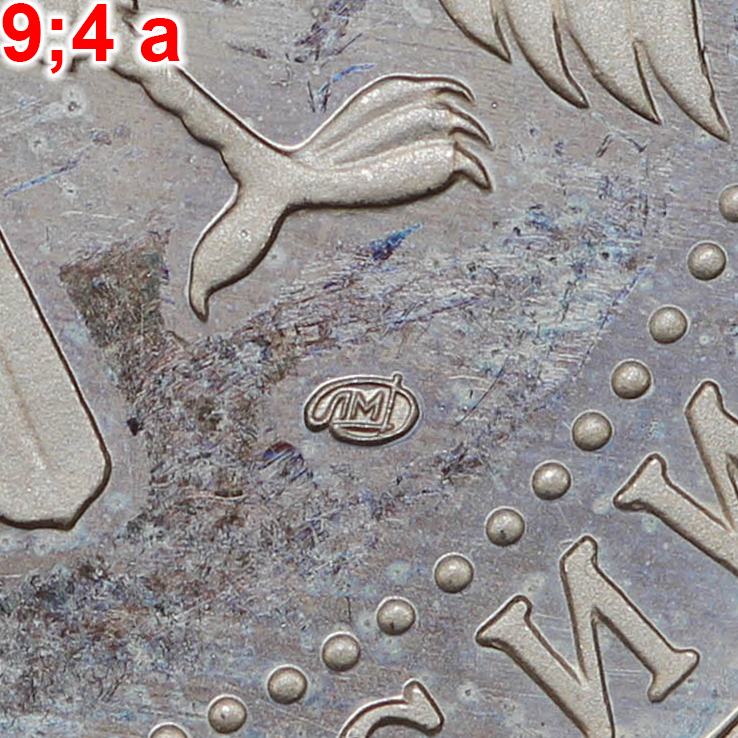

1.4) Вариант (9; 4 а). Аналогично предыдущему варианту. В этом случае штемпели точно одинаковые, поскольку полированная область, примыкающая к верхней границе знака (над буквой "М") отлично видна на монетах и высшего, и улучшенного качества.

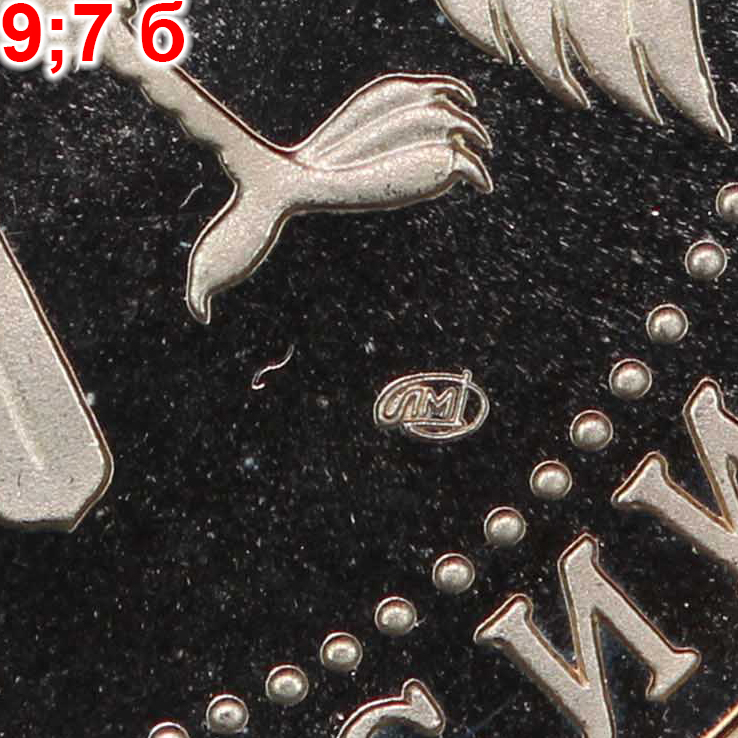

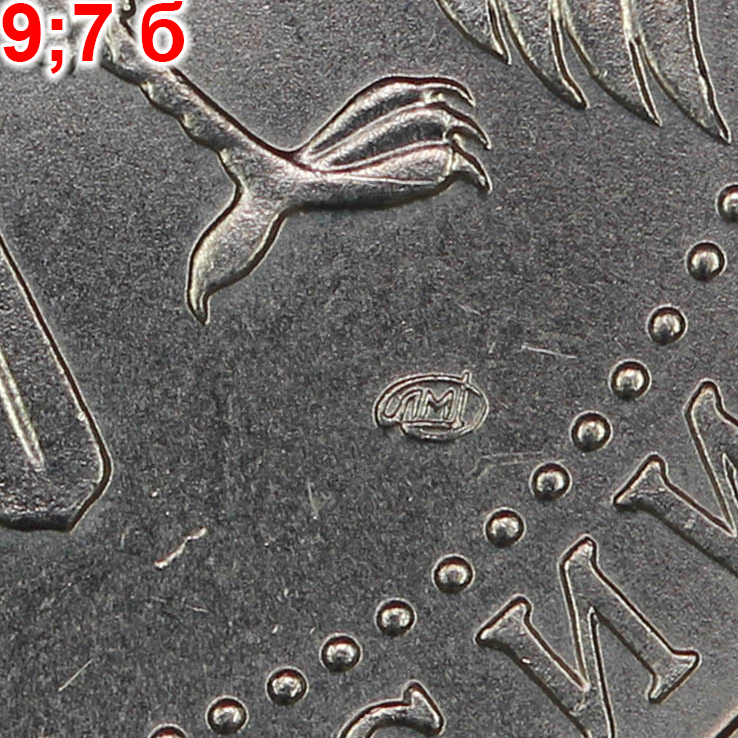

1.5) Вариант (9; 7 б). Аналогично двум предыдущим вариантам. Идентичность областей видна лучше, чем для (8.5; 5), но менее очевидна, чем для (9; 4 а).

2) Варианты, обозначенные в каталоге 2016 года как 1.2.4 и 1.4.9 - одинаковые. Одинаковыми также являются 1.4.12 и 1.4.2, и 1.2.5 (для Вернадского А высшего исполнения) и 1.5.10.

3) Шлифовка, которую принято использовать для идентификации положения монограммы на современных монетах из оборота, в данном случае никак не помогает - её на монетах не видно.

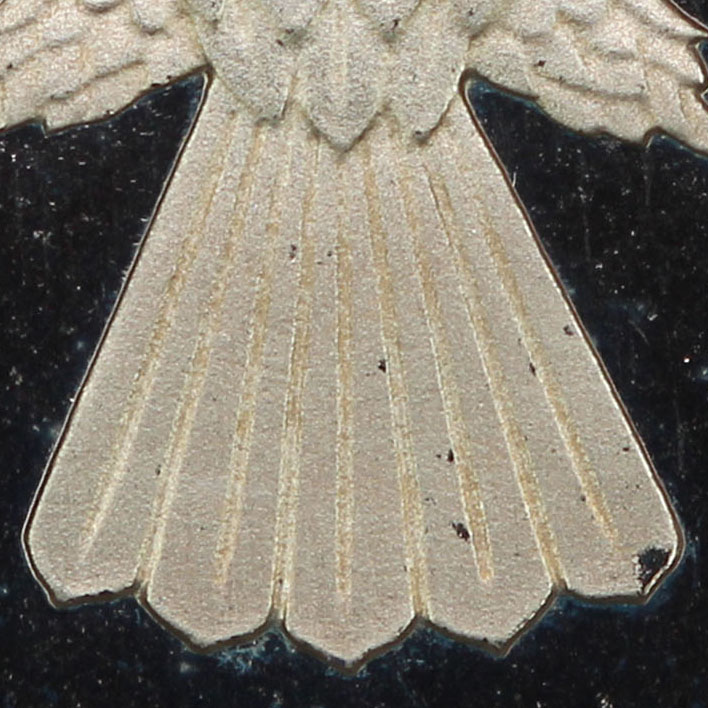

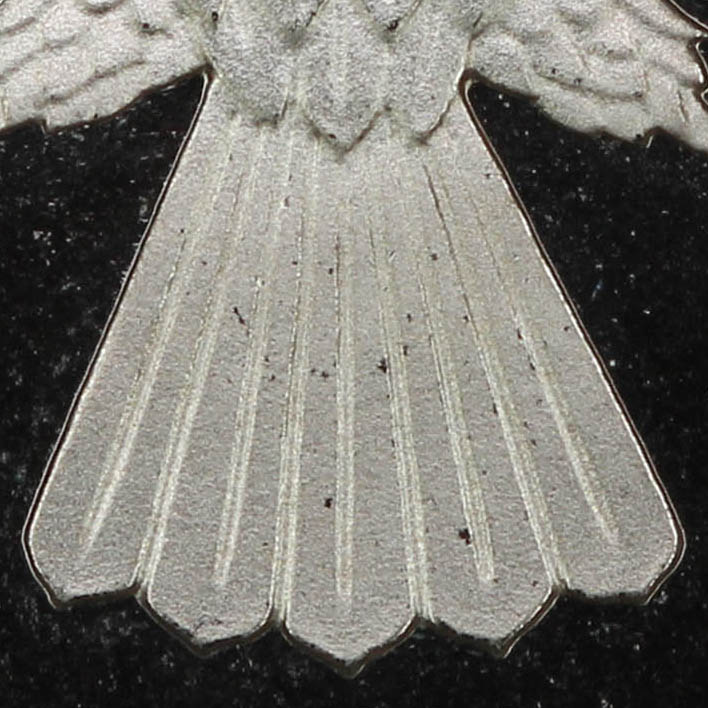

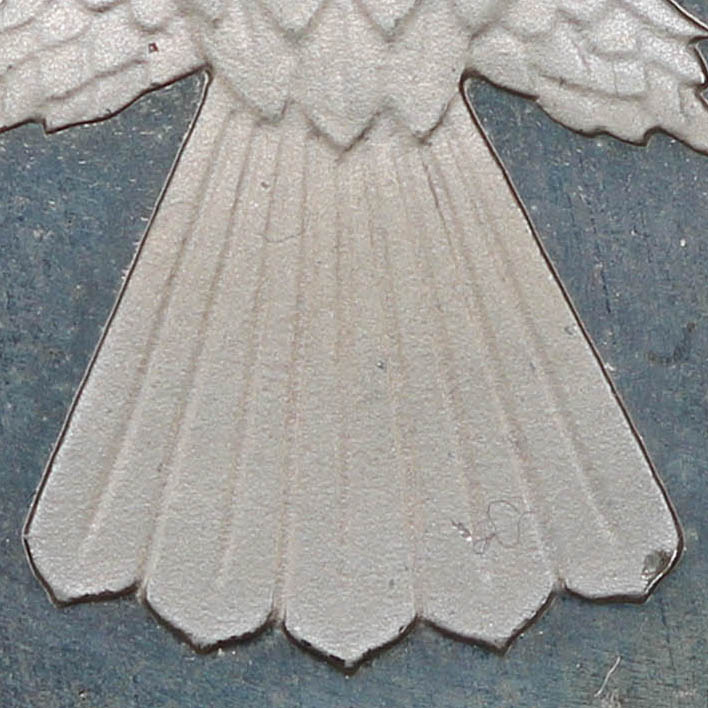

4) В процессе чеканки монет высшего качества штемпель может деградировать, что проявляется в появлении тёмных точек на матовых участках монеты. По конфигурации этих точек можно определять принадлежность монеты к тому или иному штемпелю (но это, конечно, не так надёжно, как по шлифовке). Пример - три монеты разной степени деградации на варианте 9;4 б:

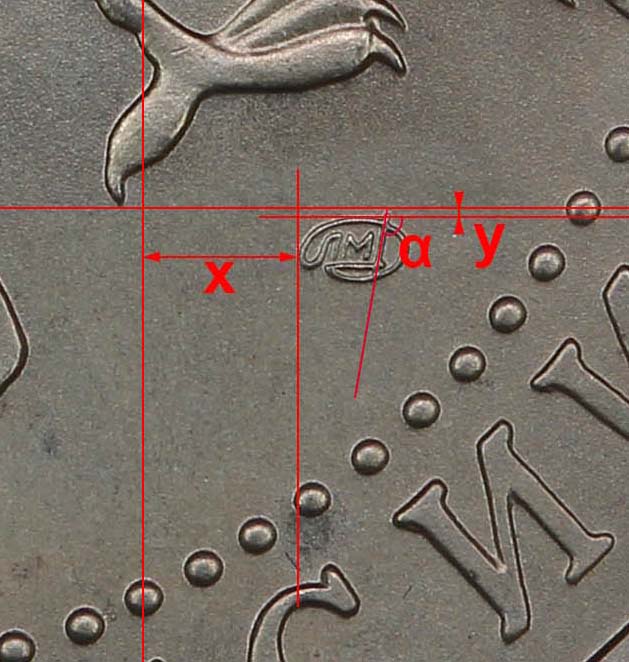

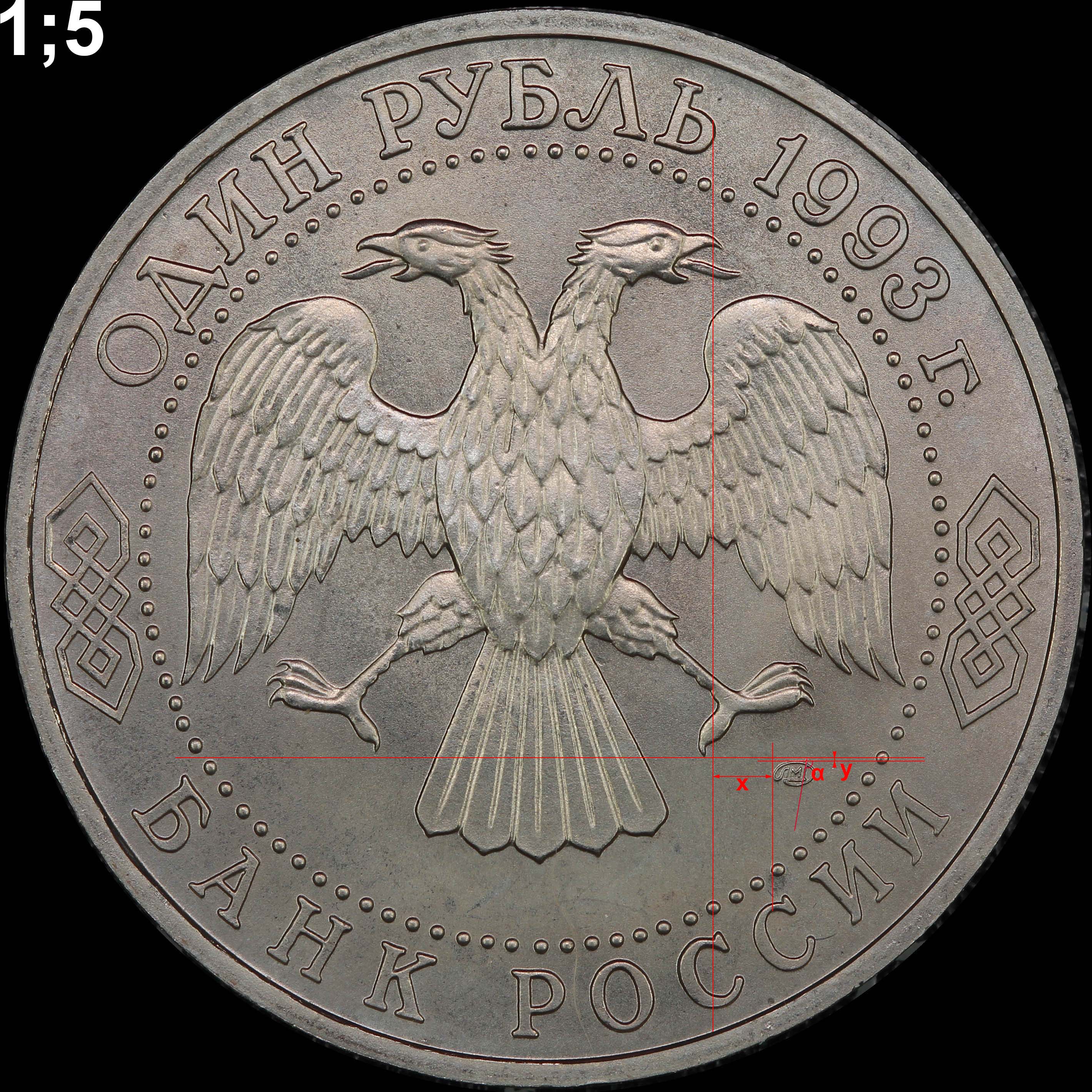

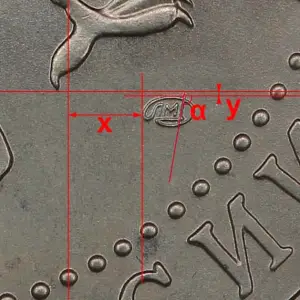

Дополнительно положение для каждого варианта знака было определено в более привычных декартовых координатах (x, y и угол поворота знака α). Они вводились так, как показано на рисунках ниже.
